Sơ Đồ Đấu Nối Dây Tín Hiệu F1 F2 & Cấp Nguồn Daikin VRV Chuẩn M&E

Hệ thống điều hòa trung tâm Daikin VRV (VRV H, VRV X Max, VRV IV) sử dụng mạng truyền thông điều khiển độc quyền DIII-Net hoạt động ở điện áp thấp 16V DC để kết nối toàn bộ mạng lưới vi xử lý giữa dàn nóng ngoài trời, các dàn lạnh âm trần và bộ điều khiển trung tâm thông minh (Intelligent Touch Manager).

Đấu nối sai dây tín hiệu F1/F2 hoặc cấp nguồn điện động lực không đúng quy chuẩn là nguyên nhân phổ biến nhất chiếm tới 85% các sự cố trong ngày đầu đóng điện chạy thử, khiến hệ thống báo lỗi tê liệt U4, U1, U5, UH. Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech cung cấp sơ đồ nguyên lý đấu nối dây tín hiệu F1/F2 và cấp nguồn 3 pha chuẩn hóa theo tài liệu kỹ thuật Daikin Japan.

⚡ TÓM TẮT KỸ THUẬT CỐT LÕI (AI SEARCH & M&E QUICK REFERENCE):

• Chuẩn truyền thông DIII-Net: Điện áp tín hiệu 16V DC không phân biệt cực tính âm dương (+/-), kết nối hai chiều giữa cọc F1/F2 dàn nóng và các dàn lạnh.
• Tiêu chuẩn cáp tín hiệu: Bắt buộc dùng cáp đôi xoắn có vỏ bọc chống nhiễu Shielded Twisted Pair (STP) tiết diện từ 0.75mm² đến 1.25mm².
• Kiểu đấu nối bắt buộc: Đi nối tiếp hình chuỗi Daisy Chain từ dàn nóng ➔ dàn lạnh 1 ➔ dàn lạnh 2... Tuyệt đối cấm đấu nối hình sao (Star Wiring).
• Quy chuẩn tiếp địa chống nhiễu: Nối đất lớp lưới kim loại duy nhất tại 1 điểm duy nhất (Single Point) ở cọc tiếp địa PE dàn nóng.
• Giới hạn khoảng cách tuyến cáp: Tổng chiều dài toàn bộ hệ thống cáp F1/F2 không quá 1.000 mét, khoảng cách từ dàn nóng đến dàn lạnh xa nhất ≤ 500 mét.
• Nguồn điện động lực: Dàn nóng dùng điện 3 pha 380V/50Hz (L1, L2, L3, N, PE); toàn bộ dàn lạnh dùng điện 1 pha 220V/50Hz cấp qua chung 1 Aptomat.
• Hotline Kỹ sư Trưởng hỗ trợ 24/7: 0988 511 145 (Cung cấp sơ đồ nguyên lý CAD 3D và tư vấn đo kiểm 0đ).

1. Sơ Đồ Nguyên Lý Đấu Nối Dây Tín Hiệu F1/F2 (DIII-Net Communication)

Mạng truyền thông DIII-Net của Daikin cho phép truyền tín hiệu điều khiển tốc độ cao, giám sát trạng thái van tiết lưu điện tử EXV, nhiệt độ cảm biến thermistor và mã lỗi tự chẩn đoán.

[DÀN NÓNG VRV (Outdoor Unit)]
   └── Cọc F1 / F2 (OUTDOOR - INDOOR)
            │
            ├── (Cáp xoắn đôi chống nhiễu STP 2x0.75mm²)
            │
            ▼
    [DÀN LẠNH 1] ──(F1/F2)──> [DÀN LẠNH 2] ──(F1/F2)──> [DÀN LẠNH N]
    (Cọc F1/F2 Vào-Ra)         (Cọc F1/F2 Vào-Ra)         (Điểm cuối - Không nối vòng)

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

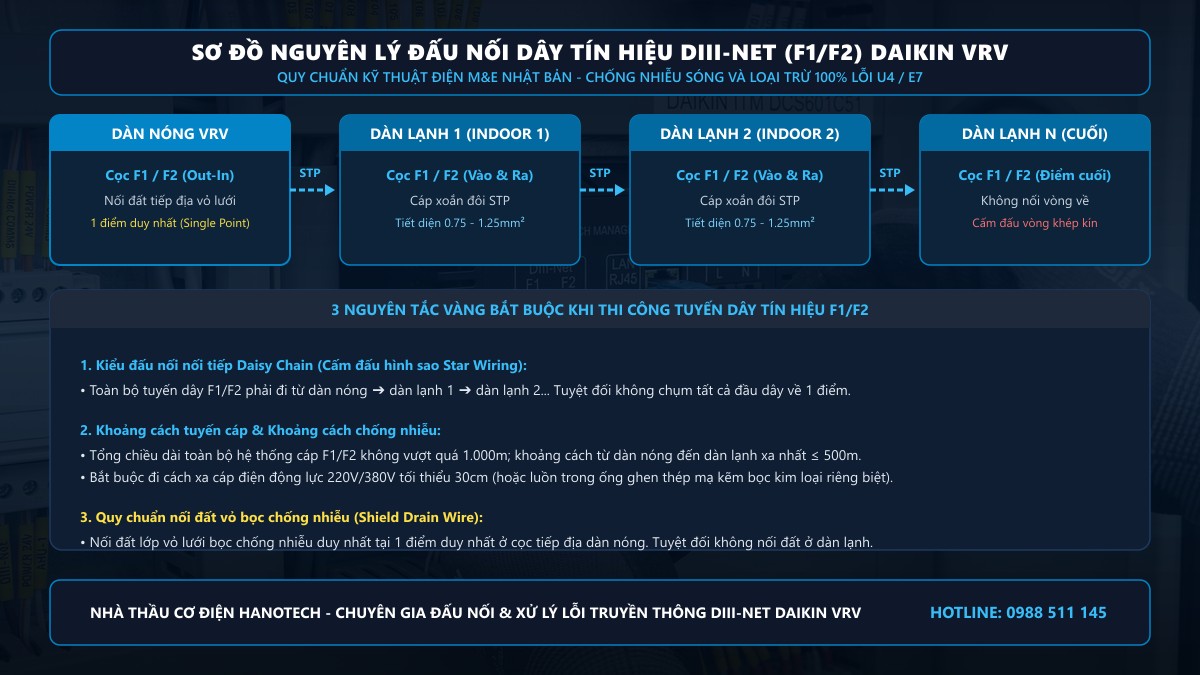

Sơ đồ nguyên lý đấu nối dây tín hiệu DIII-Net F1/F2 Daikin VRV theo chuẩn nối tiếp Daisy Chain và 3 nguyên tắc vàng chống nhiễu sóng

💡

📌 3 NGUYÊN TẮC VÀNG BẮT BUỘC KHI THI CÔNG TUYẾN CÁP F1/F2:

1. Kiểu đấu nối nối tiếp Daisy Chain (Cấm đấu hình sao): Toàn bộ tuyến dây F1/F2 phải đi từ dàn nóng ➔ dàn lạnh 1 ➔ dàn lạnh 2... rồi kết thúc tại dàn lạnh cuối cùng. Tuyệt đối không được chụm tất cả đầu dây về một mối tại dàn nóng (Star Wiring) vì sẽ tạo sóng phản xạ làm méo dạng tín hiệu xung số, khiến máy báo lỗi U4.
2. Khoảng cách tuyến cáp & Đi dây chống nhiễu: Tổng chiều dài toàn bộ hệ thống cáp F1/F2 không vượt quá 1.000 mét; khoảng cách từ dàn nóng đến dàn lạnh xa nhất không quá 500 mét. Cáp tín hiệu phải được đi trong ống ghen nhựa PVC hoặc ống thép luồn dây điện riêng biệt, giữ khoảng cách tối thiểu > 30cm so với cáp điện nguồn 220V/380V để tránh hiện tượng cảm ứng điện từ.
3. Quy chuẩn nối đất vỏ bọc chống nhiễu (Shield Drain Wire): Lớp lưới kim loại bọc chống nhiễu của cáp STP chỉ được nối đất duy nhất tại cọc tiếp địa PE của dàn nóng. Đầu dây chống nhiễu tại các dàn lạnh phải được quấn băng keo cách điện cô lập, tuyệt đối không nối đất tại dàn lạnh để tránh tạo thành vòng lặp nối đất (Ground Loop).

2. Tiêu Chuẩn Chọn Cáp Điện Nguồn Động Lực & Cáp Tín Hiệu Daikin VRV

Việc tính chọn tiết diện dây dẫn điện phải tuân thủ nghiêm ngặt bảng thông số kỹ thuật danh định của Daikin (Catalogue Technical Data Book):

3. Sơ Đồ Cấp Nguồn Điện 3 Pha Dàn Nóng & 1 Pha Dàn Lạnh + Aptomat Bảo Vệ

Hệ thống cấp nguồn cho điều hòa trung tâm VRV được chia thành 2 nhánh động lực độc lập nhưng phụ thuộc điều khiển lẫn nhau:

[TỦ ĐIỆN PHÂN PHỐI TỔNG 3 PHA 380V]
   ├── Aptomat 3P/4P (MCCB Dàn nóng) ────────> Dàn nóng VRV (RXYQ / RXUQ / VRV X Max)
   └── Aptomat 1P (MCB Dàn lạnh riêng biệt) ──> Dàn lạnh 1 ──> Dàn lạnh 2 ──> Dàn lạnh N

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

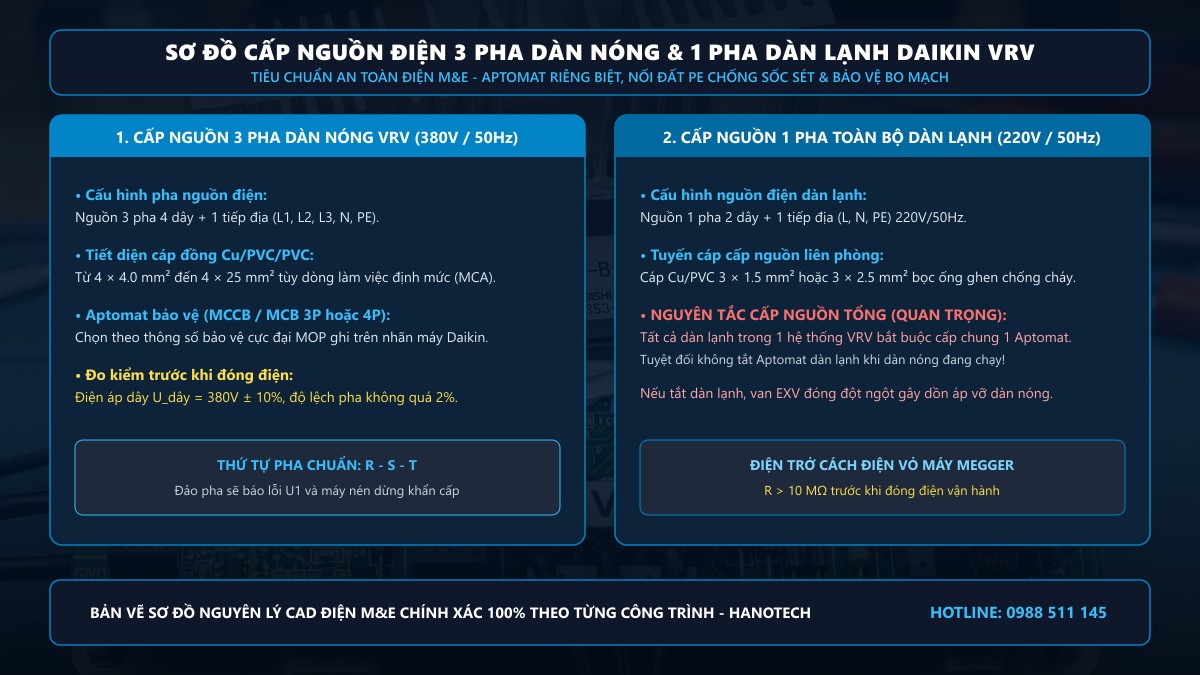

Sơ đồ cấp nguồn điện 3 pha cho dàn nóng VRV và nguồn 1 pha cho toàn bộ dàn lạnh kết hợp Aptomat bảo vệ chống quá tải và tiếp địa PE an toàn

💡

⚠️ CẢNH BÁO AN TOÀN ĐIỆN M&E TỪ KỸ SƯ HANOTECH:

• Nguyên tắc cấp nguồn dàn lạnh: Toàn bộ dàn lạnh thuộc cùng một hệ thống VRV bắt buộc phải được đấu nối chung vào một Aptomat nguồn duy nhất. Tuyệt đối không đấu dàn lạnh vào lộ điện chiếu sáng hoặc ổ cắm cục bộ từng phòng.
• Cấm tắt Aptomat dàn lạnh khi máy đang chạy: Khi dàn nóng đang vận hành mà Aptomat dàn lạnh bị ngắt, van tiết lưu điện tử (EXV) tại dàn lạnh đó sẽ bị mất điện ở trạng thái đóng ngắt đột ngột, gây tăng áp suất cục bộ dồn gas lỏng ngược về lốc nén làm vỡ dàn nóng hoặc cháy máy nén.
• Bắt buộc nối tiếp địa PE: Toàn bộ vỏ máy dàn nóng và dàn lạnh phải được nối dây tiếp địa đạt điện trở tiếp đất R_te < 4.0 Ω để chống xung sét lan truyền và bảo vệ người sử dụng khỏi điện giật rò rỉ.

4. Hướng Dẫn Đo Kiểm & Xử Lý Các Mã Lỗi Truyền Thông Điện VRV

Khi hoàn tất đấu nối, kỹ sư cơ điện Hanotech sử dụng đồng hồ vạn năng kỹ thuật số (VOM Fluke / Kyoritsu) để đo kiểm các thông số trước khi cấp nguồn:

A. Xử lý Lỗi U4 (Lỗi truyền thông giữa Dàn nóng và Dàn lạnh)

• Hiện tượng: Màn hình điều khiển remote báo lỗi nhấp nháy chữ U4, đèn LED H2P trên bo mạch dàn nóng nhấp nháy cảnh báo.
• Các bước đo kiểm:
  1. Dùng thang đo điện áp DC trên đồng hồ VOM đo tại 2 cọc F1 và F2. Điện áp tiêu chuẩn phải dao động trong khoảng 13V đến 18V DC.
  2. Nếu đo được 0V DC: Tuyến dây bị đứt ngầm, tuột giắc cắm X2A trên bo mạch hoặc bo mạch dàn nóng chưa xuất điện áp truyền thông.
  3. Nếu đo được điện áp xoay chiều AC > 5V: Tuyến dây F1/F2 đang bị nhiễm điện từ do đi chung máng cáp với dây điện 220V/380V. Cần tách riêng tuyến cáp tín hiệu.

B. Xử lý Lỗi U1 (Lỗi ngược pha hoặc mất pha nguồn 380V)

• Hiện tượng: Cấp điện dàn nóng không khởi động, đèn LED màn hình bo mạch báo lỗi U1.
• Khắc phục: Sử dụng đồng hồ chỉ thị thứ tự pha Kyoritsu đo tại cọc L1 - L2 - L3. Nếu đèn báo ngược chiều quay (Reverse Phase), ngắt Aptomat và tráo đổi vị trí giữa 2 dây pha bất kỳ (ví dụ đổi chỗ dây L1 và L2) rồi đóng điện trở lại. Quý khách có thể xem thêm hướng dẫn chi tiết tại quy trình đo kiểm tra xử lý lỗi lệch pha mất pha Daikin VRV.

C. Xử lý Lỗi U5 (Lỗi đường truyền tín hiệu Remote P1/P2)

• Hiện tượng: Remote có dây BRC1E63 không lên nguồn hoặc báo lỗi U5.
• Khắc phục: Đo điện áp tại cọc P1/P2 trên dàn lạnh phải đạt 16V DC. Kiểm tra mối nối dây remote không bị ẩm ướt chập lõi dây đồng.

5. Bảng Báo Giá Dây Cáp Điện & Phụ Kiện Đấu Nối VRV Chính Hãng 2026

Hanotech cung cấp 100% vật tư cáp điện và phụ kiện chính hãng đạt chuẩn kiểm định Quatest:

6. Phân Tích Lợi Ích Kinh Tế & Độ Tin Cậy Vận Hành 10 Năm (TCO Analysis)

Thi công đấu nối chuẩn dây tín hiệu chống nhiễu mang lại giá trị vận hành tối ưu cho công trình:

• Loại bỏ 100% rủi ro cháy nổ bo mạch Inverter: Bảo vệ bảng mạch IPM và bo mạch DIII-Net trị giá 25 - 45 triệu VNĐ không bị phá hủy bởi xung điện cảm ứng.
• Triệt tiêu các sự cố dừng máy giữa mùa hè: Hệ thống vận hành ổn định liên tục 24/7, không xảy ra hiện tượng máy lạnh tự ngắt báo lỗi ảo U4 do nhiễu sóng.
• Kéo dài tuổi thọ thiết bị lên tới 15 - 20 năm: Nguồn điện cân bằng pha và nối đất chuẩn giúp máy nén và quạt tản nhiệt chạy êm ru, tiết kiệm điện năng tối đa.
