Thiết Kế & Thi Công Hệ Thống Chống Sét Cho Điều Hòa Trung Tâm Daikin VRV: Quy' Tư vấn kỹ thuật 24/7 & Báo giá trọn gói 2026 từ Kỹ sư Hanotech: 0988 511...
💡Tóm Tắt Trọng Tâm Kỹ Thuật (Giải pháp chống sét VRV)
- Nguy cơ thực tế: Dàn nóng VRV đặt trên mái nhà rất dễ bị cháy bo mạch PCB (trị giá hàng chục triệu) do sét đánh trực tiếp hoặc xung sét lan truyền qua nguồn 380V / dây tín hiệu RS485 (F1-F2).
- Giải pháp Lớp 1 (Chống sét trực tiếp): Đặt kim thu sét tiên phong ESE (như Pulsar/Liva) cao hơn điểm cao nhất của dàn nóng VRV tối thiểu 2.0 mét.
- Giải pháp Lớp 2 (Chống sét lan truyền SPD): Lắp cắt lọc sét 3 pha SPD Type 2 (40kA) tại tủ điện nguồn dàn nóng và SPD tín hiệu RS485 trên đường dây F1-F2.
- Bãi tiếp địa tiêu chuẩn: Hệ thống cọc đồng Phi16 kết hợp hóa chất giảm điện trở GEM đạt trị số R < 4 Ohm.
Vì Sao Hệ Thống Điều Hòa Trung Tâm VRV Bắt Buộc Phải Làm Chống Sét?
Trong các công trình biệt thự cao cấp Vinhomes, lâu đài, khách sạn hay tòa nhà văn phòng, hệ thống điều hòa trung tâm Daikin VRV H / VRV A là tài sản có giá trị rất lớn (từ vài trăm triệu đến hàng tỷ đồng).
Tuy nhiên, dàn nóng VRV lại thường được bố trí lắp đặt tại vị trí cao nhất trên tầng mái (Rooftop) để tối ưu khả năng tản nhiệt. Vị trí này biến cụm dàn nóng kim loại khổng lồ thành "vật dẫn sét" lý tưởng trong mùa mưa dông dầm dề tại miền Bắc.

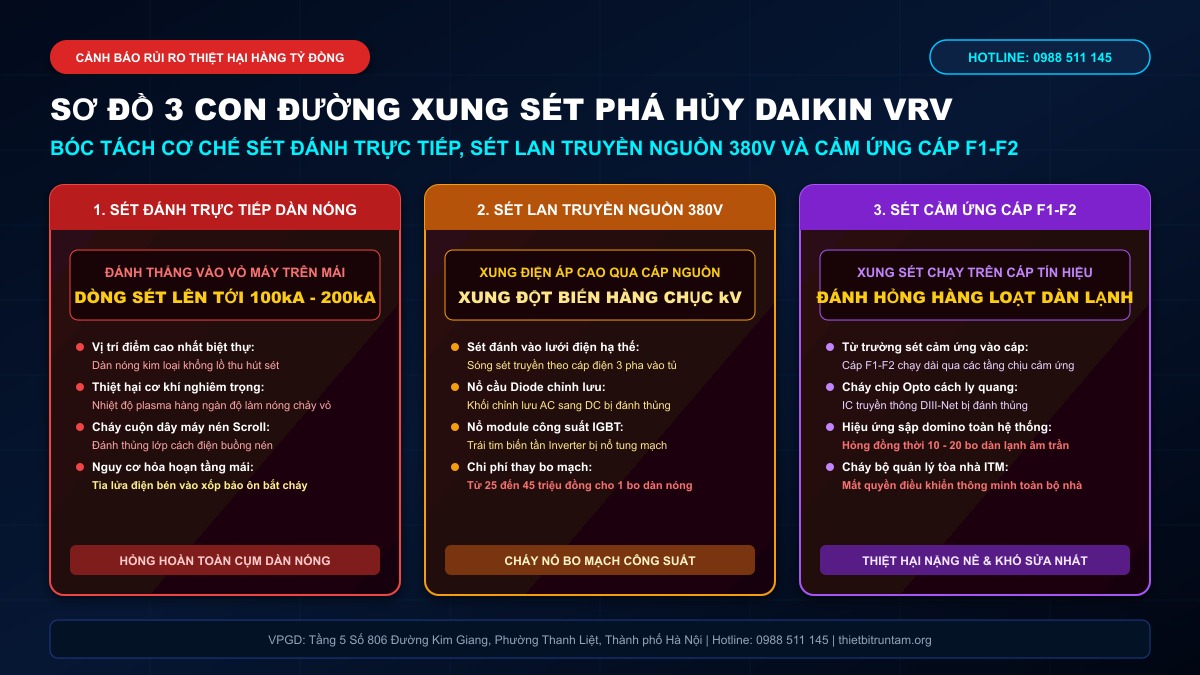

Nếu không được trang bị hệ thống chống sét chuẩn kỹ thuật, chỉ cần một tia sét đánh ở vùng lân cận, xung điện áp đột biến hàng nghìn Volt sẽ lan truyền qua đường điện 3 pha 380V hoặc đường dây tín hiệu điều khiển F1-F2, đốt cháy hoàn toàn toàn bộ bo mạch vi xử lý PCB của dàn nóng và dàn lạnh âm trần.
Bảng 3 Lớp Bảo Vệ Chống Sét Toàn Diện Cho Daikin VRV Hàng Đầu Hanotech
| Lớp Bảo Vệ Chống Sét | Thiết Bị Vận Hành | Chức Năng Bảo Vệ Kỹ Thuật | Tiêu Chuẩn Kỹ Thuật |
|---|---|---|---|
| Lớp 1: Chống Sét Trực Tiếp | Kim thu sét phát xạ sớm ESE (Pulsar / Ingesco / Liva) | Thu hút tia sét trực tiếp và dẫn dòng cực lớn xuống đất | Bán kính bảo vệ bao phủ toàn bộ cụm dàn nóng mái |
| Lớp 2: Cắt Lọc Sét Lan Truyền Nguồn 380V | Thiết bị SPD Type 2 (Cắt lọc sét 3 pha 40kA OBO / Schneider) | Dập tắt xung điện áp cao đột biến trên đường nguồn 3 pha | Điện áp dư Điện áp dư (Up) < 1.5kV, thời gian phản hồi < 25ns |

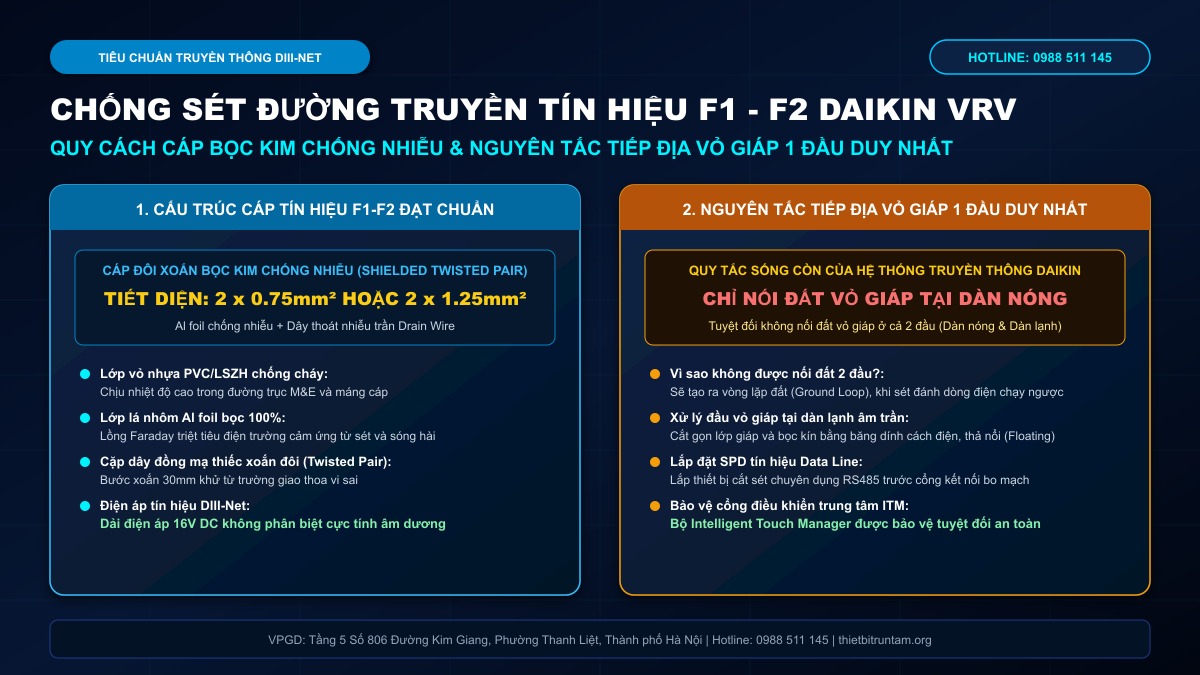

| Lớp 3: Chống Sét Lan Truyền Dây Tín Hiệu | Bộ bảo vệ SPD RS485 Data Line (Bảo vệ cổng F1 - F2) | Triệt tiêu xung sét cảm ứng chạy trên cáp tín hiệu bọc kim | Bảo vệ bo vi xử lý truyền thông dàn nóng - dàn lạnh |
| Bãi Tiếp Địa Độc Lập | Cọc tiếp địa đồng nguyên chất Ø16 x 2.4m + Hóa chất GEM | Xả nhanh năng lượng dòng sét vào sâu trong lòng đất | Điện trở tiếp địa an toàn R tiếp địa < 4.0 Ω |
Quy Trình 4 Bước Thi Công Chống Sét VRV Chuẩn Kỹ Sư Hanotech
Bước 1: Khảo Sát Tầng Mái & Đo Điện Trở Đất
Kỹ sư Hanotech sử dụng máy đo điện trở đất chuyên dụng Kyoritsu 4105A để kiểm tra địa trở khu vực thi công bãi cọc tiếp địa.

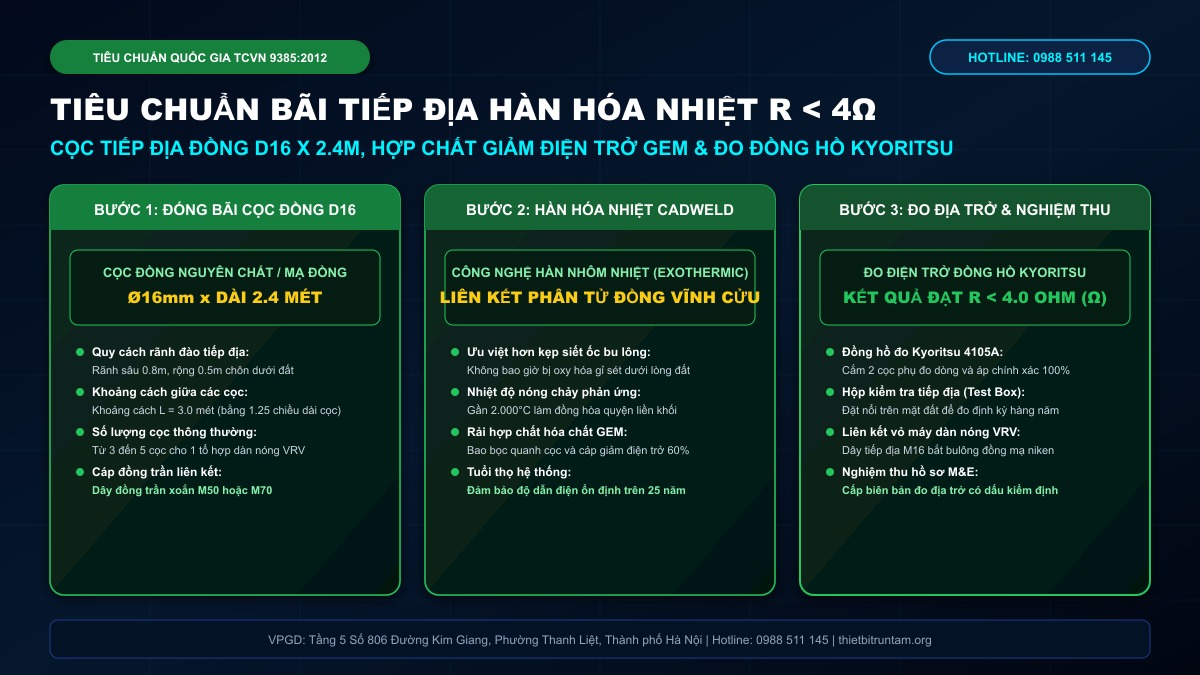

Bước 2: Đóng Bãi Cọc Tiếp Địa & Đổ Hóa Chất Giảm Trở GEM
Đào rãnh sâu 0.8m, đóng bãi cọc đồng Phi16 cách nhau 3m, liên kết bằng dây đồng trần 70mm² hàn hóa nhiệt Cadweld. Đổ hóa chất GEM xung quanh cọc để duy trì trị số điện trở < 4Ω ổn định suốt 20 năm.

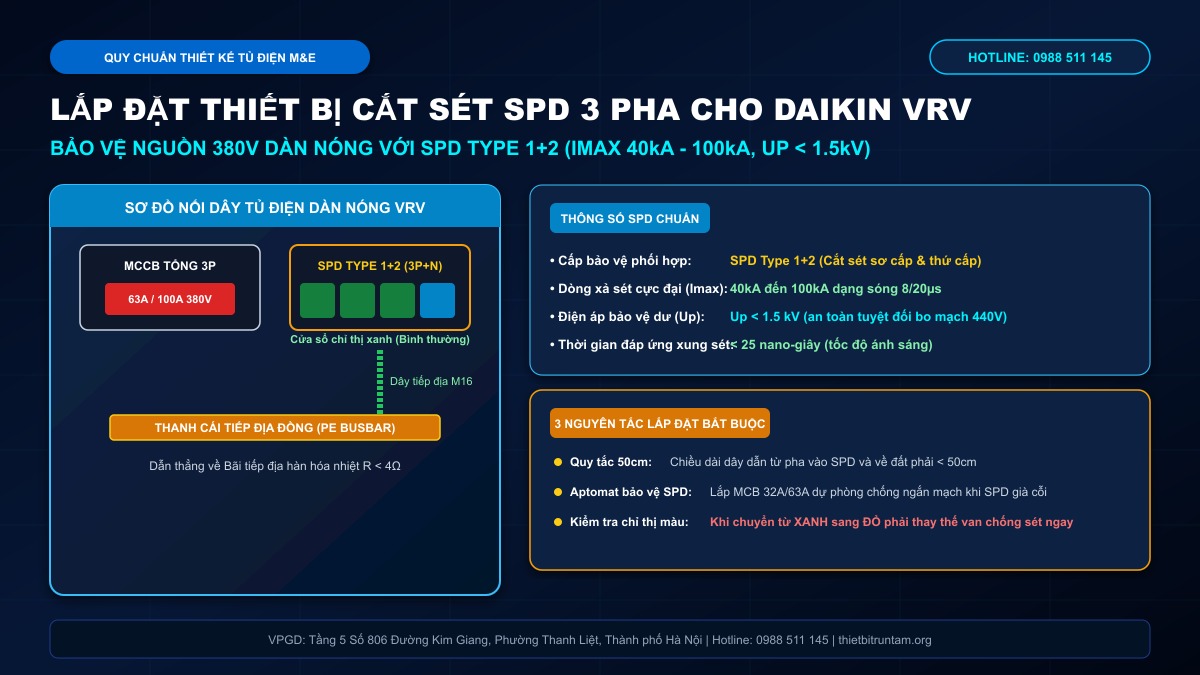

Bước 3: Lắp Tủ Cắt Lọc Sét SPD Tại Nguồn Cấp Dàn Nóng
Lắp đặt bộ chống sét lan truyền 3 pha SPD ngay trong tủ điện điều khiển nguồn dàn nóng VRV, nối dây tiếp địa xanh vàng 16mm² thẳng về bãi tiếp địa.
Bước 4: Kiểm Định Hàng Năm Trước Mùa Mưa Dông
Trước khi bước vào mùa mưa dông (tháng 4 - tháng 8), đội ngũ bảo trì Hanotech sẽ đến đo lại điện trở tiếp địa và kiểm tra chỉ thị màu trên các van cắt lọc sét SPD để đảm bảo hệ thống luôn sẵn sàng bảo vệ 100%.
