[Hướng Dẫn Kỹ Thuật 2026] Cách Lắp Đặt & Tính Chọn Bộ Chia Gas Refnet Joint Daikin VRV Chuẩn M&E
![[Hướng Dẫn Kỹ Thuật 2026] Cách Lắp Đặt & Tính Chọn Bộ Chia Gas Refnet Joint Daikin VRV Chuẩn M&E](/images/tin-tuc/cover_cach-lap-dat-tinh-chon-bo-chia-gas-refnet-joint-daikin-vrv.svg)
Mục Lục Nội Dung Bài Viết
Bộ chia gas Refnet Joint (Bộ chia môi chất lạnh) là linh kiện huyết mạch trong hệ thống điều hòa trung tâm Daikin VRV, có nhiệm vụ phân bổ đồng đều luồng gas lỏng và gas hơi đến từng dàn lạnh. Lắp đặt sai quy cách bộ chia Refnet là nguyên nhân hàng đầu gây ra sự cố dồn dầu chênh lệch áp suất, cháy lốc Inverter và báo lỗi L5/E7. Kỹ sư Hanotech hướng dẫn chuẩn kỹ thuật M&E Nhật Bản.

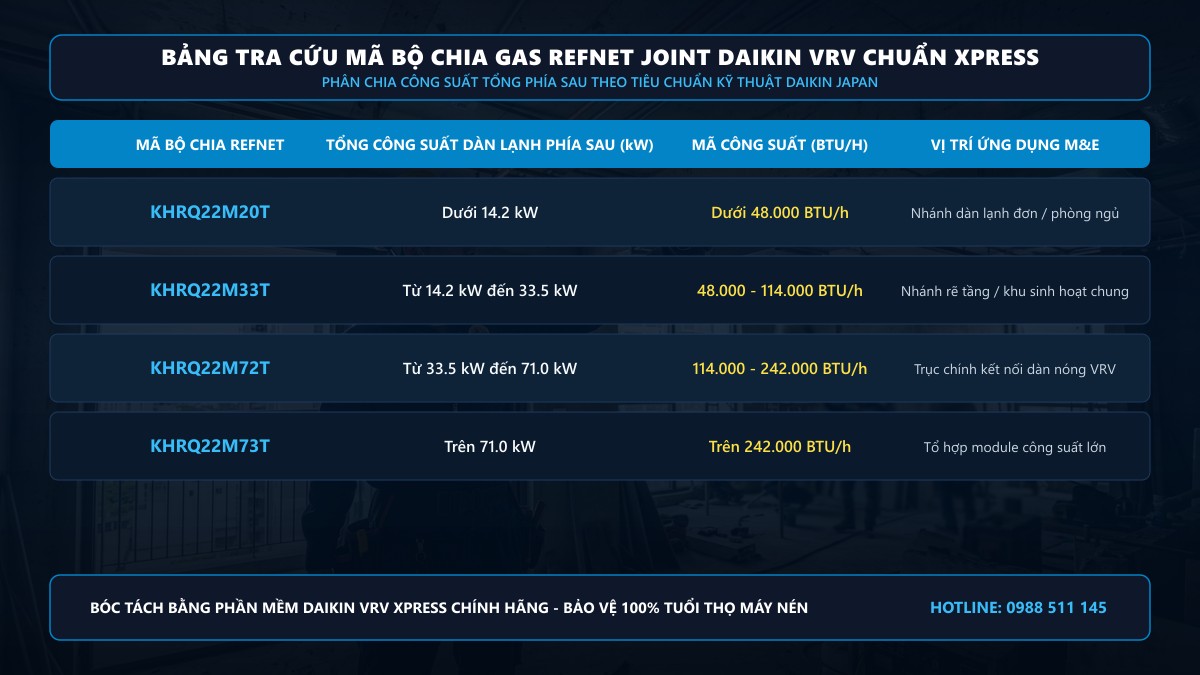

1. Bảng Tra Mã Bộ Chia Gas Refnet Joint Daikin VRV Theo Công Suất
| Mã bộ chia Refnet (Dàn đơn) | Mã bộ chia Refnet (Dàn đôi) | Tổng công suất dàn lạnh phía sau (kW) | Mã công suất (BTU/h) |
|---|---|---|---|
| KHRQ22M20T | KHRQ22M64TH | Dưới 14.2 kW | Dưới 48.000 BTU/h |
| KHRQ22M33T | KHRQ22M75TH | Từ 14.2 kW đến 33.5 kW | 48.000 - 114.000 BTU/h |
| KHRQ22M72T | KHRQ22M75TH | Từ 33.5 kW đến 71.0 kW | 114.000 - 242.000 BTU/h |
| KHRQ22M73T | KHRQ22M75TH | Trên 71.0 kW | Trên 242.000 BTU/h |

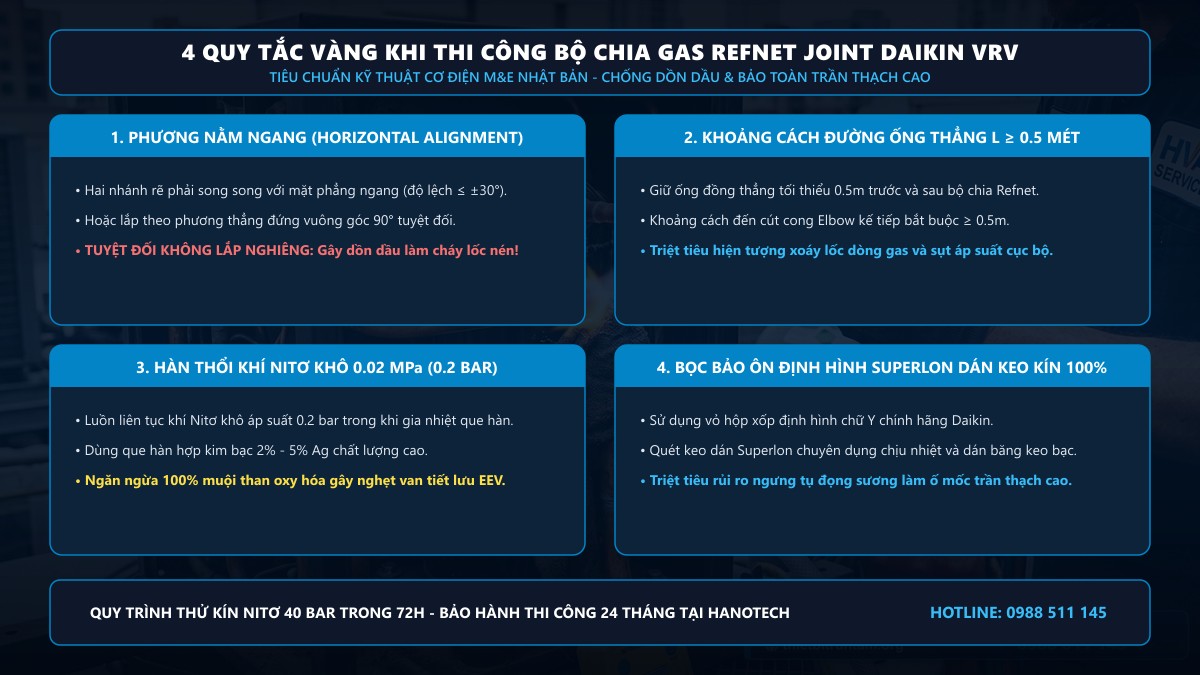

2. 4 Quy Tắc Vàng Khi Thi Công Lắp Đặt Refnet Joint Daikin
- Quy tắc phương nằm ngang (Horizontal Alignment): Hai nhánh phân chia của bộ chia Refnet phải nằm song song với mặt phẳng nằm ngang. Độ lệch góc cho phép tối đa trong khoảng ± 30°.
- Quy tắc khoảng cách ống thẳng L ≥ 0.5m: Bắt buộc giữ khoảng cách đường ống đồng thẳng không uốn cong tối thiểu L ≥ 0.5 mét trước và sau bộ chia Refnet để ổn định luồng gas chảy.
- Quy tắc hàn thổi Nitơ áp suất nhẹ 0.2 bar: Hàn mối nối Refnet bằng que hàn bạc 5% Ag dưới dòng khí Nitơ bảo vệ nhẹ để không bị xỉ đen bám tắc phin lọc.
- Bọc bảo ôn dán keo kín 100%: Dùng vỏ bảo ôn định hình đi kèm bộ Refnet Daikin bọc kín 100% mối nối, dán keo chuyên dụng chống ngưng tụ đọng nước tràn trần.
