Cài Đặt Địa Chỉ Dàn Lạnh & Field Setting Daikin VRV Chuẩn M&E

💡

📌 Tóm Tắt Trọng Tâm Kỹ Thuật (Executive Engineering Summary):

• Field Setting (Cài đặt trường): Cấu hình vi xử lý chuyên sâu trên bo mạch dàn lạnh Daikin VRV thông qua điều khiển từ xa, cho phép tinh chỉnh áp suất tĩnh quạt (ESP), chọn vị trí cảm biến nhiệt độ hồi, bật tính năng tự khởi động lại sau sự cố mất điện và phân bổ địa chỉ kết nối BMS.
• Thiết bị điều khiển tương thích: Áp dụng toàn diện cho điều khiển có dây chuẩn công nghiệp Daikin BRC1E63, điều khiển thông minh cảm ứng BRC1H63 (Madoka) và remote không dây BRC4C160 / BRC7EB518.
• Hotline hỗ trợ kỹ thuật M&E 24/7: 0988 511 145 (Kỹ sư Hanotech hỗ trợ cài đặt, bàn giao và khắc phục xung đột hệ thống trực tuyến qua Zalo Video).

1. Bản Chất Của Chế Độ Field Setting Trên Hệ Điều Hòa Daikin VRV

Trong quá trình thi công cơ điện lạnh dân dụng và thương mại, mỗi không gian nội thất có yêu cầu đường ống gió, độ dài ống mềm và vị trí bố trí miệng gió khuếch tán khác nhau. Nếu chỉ sử dụng cài đặt mặc định của nhà máy, dàn lạnh giấu trần nối ống gió Daikin VRV (dòng FXMQ, FXDQ, FXSQ) rất dễ gặp hiện tượng:

1. Gió thổi yếu tại các miệng gió xa do chiều dài ống gió mềm và côn chia gây tổn thất áp suất động lực học.
2. Dàn lạnh bị quá tải, đọng sương miệng gió hoặc phát ra tiếng rít gió lớn tại miệng hút do áp suất tĩnh quạt không tương thích.
3. Không tự động chạy lại khi có sự cố ngắt nguồn điện lưới đột ngột tại các biệt thự hoặc tòa nhà văn phòng.

Để giải quyết triệt để vấn đề trên mà không cần can thiệp phần cứng, Daikin tích hợp tính năng Field Setting (Cài đặt trường) trực tiếp qua giao diện điều khiển cầm tay hoặc treo tường.

CẤU TRÚC MÃ CÀI ĐẶT TRƯỜNG DAIKIN (FIELD SETTING STRUCTURE):
┌─────────────────────────┬─────────────────────────┬─────────────────────────┐
│        Mode No.         │      First Code No.     │     Second Code No.     │
│  (Chế độ Cài đặt Nhóm)  │     (Mã Chức năng)      │     (Giá trị Cài đặt)   │
├─────────────────────────┼─────────────────────────┼─────────────────────────┤
│ • 10 - 15: Từng Dàn     │ • 0: Thời gian phin lọc │ • 01: Giá trị mặc định │
│ • 20 - 25: Toàn Bộ Nhóm │ • 2: Chọn cảm biến T°   │ • 02: Giá trị kích hoạt │
│                         │ • 5: Tự khởi động lại   │ • 03: Giá trị nâng cao  │
│                         │ • 6: Áp suất tĩnh ESP   │                         │
└─────────────────────────┴─────────────────────────┴─────────────────────────┘

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

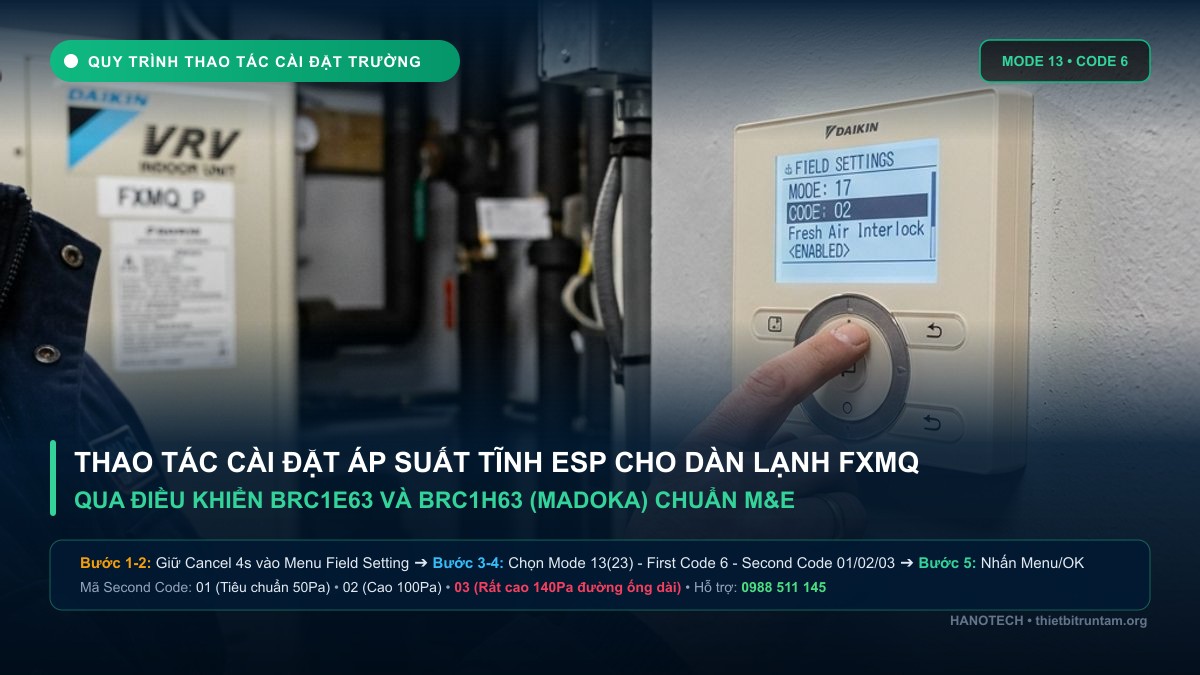

2. Hướng Dẫn Từng Bước Thao Tác Cài Đặt Trên Điều Khiển BRC1E63 & BRC1H63

A. Thao tác trên điều khiển màn hình LCD điều hướng BRC1E63

1. Bước 1 (Truy cập chế độ Service Settings): Tại màn hình hiển thị chính (Standard Display), nhấn và giữ nút Cancel trong tối thiểu 4 giây cho đến khi màn hình hiển thị menu ẩn Service Settings.
2. Bước 2 (Vào menu Field Settings): Sử dụng phím mũi tên Lên/Xuống để cuộn đến mục Field Settings, sau đó nhấn nút Menu/OK để xác nhận.
3. Bước 3 (Chọn chế độ cài đặt đơn lẻ hoặc nhóm):
   • Chọn Mode No. 1x (ví dụ 10, 12, 13) nếu chỉ muốn cài đặt riêng cho dàn lạnh đang kết nối trực tiếp với remote này.
   • Chọn Mode No. 2x (ví dụ 20, 22, 23) nếu muốn đồng bộ thiết lập cho toàn bộ các dàn lạnh trong cùng một nhóm Master-Slave.
4. Bước 4 (Nhập mã chức năng và giá trị):
   • Nhấn phím mũi tên Trái/Phải để chuyển giữa Mode No., First Code No. và Second Code No..
   • Dùng phím Lên/Xuống để điều chỉnh giá trị mong muốn.
5. Bước 5 (Lưu dữ liệu vào EEPROM): Nhấn phím Menu/OK một lần để lưu dữ liệu vào bộ nhớ vi xử lý dàn lạnh. Màn hình sẽ nhấp nháy xác nhận.
6. Bước 6 (Thoát ra màn hình chính): Nhấn phím Cancel 2 lần liên tiếp để thoát khỏi menu Service Mode. Hệ thống sẽ mất khoảng 15 – 30 giây để thiết lập lại thông số giao tiếp DIII-Net.

B. Thao tác trên điều khiển cảm ứng xoay thông minh BRC1H63 (Madoka)

Đối với dòng điều khiển thế hệ mới BRC1H63W/K/S (Madoka), kỹ sư có thể cài đặt bằng 2 phương pháp:

• Cách 1 (Thao tác phím cảm ứng): Nhấn và giữ nút Menu trong 5 giây ➔ Chọn biểu tượng hình Cờ-lê (Service Menu) ➔ Nhập mật mã kỹ thuật viên (Mặc định: 0000) ➔ Chọn mục Field Setting ➔ Nhập Mode, First Code và Second Code.
• Cách 2 (Cài đặt qua ứng dụng Madoka Assistant): Bật Bluetooth trên điện thoại thông minh, kết nối trực tiếp với remote BRC1H63 thông qua App Daikin Madoka Assistant để chỉnh áp suất tĩnh ESP, đổi tên phòng và địa chỉ trung tâm với giao diện đồ họa trực quan.

3. Bảng Ma Trận Các Mã Field Setting Quan Trọng Nhất Cho Dàn Lạnh Daikin VRV

Dưới đây là bảng tổng hợp các mã cài đặt trường chuẩn kỹ thuật được ban hành bởi Daikin Technical Support Vietnam:

4. Cách Cài Đặt Địa Chỉ Dàn Lạnh (Group Address & Centralized Address)

Khi kết nối hệ thống điều hòa trung tâm Daikin VRV với Bộ điều khiển trung tâm màn hình cảm ứng Intelligent Touch Manager (ITM - DCM601A51) hoặc giao thức tòa nhà thông minh BMS (Modbus RTU, BACnet/IP, KNX), mỗi dàn lạnh bắt buộc phải có một địa chỉ vật lý duy nhất.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

1. Địa chỉ nhóm (Group Address):

• Xác định vị trí kết nối mạng DIII-Net giữa dàn nóng và các dàn lạnh.
• Được đánh số theo cấu trúc: Số thứ tự tổ dàn nóng - Số thứ tự dàn lạnh (Ví dụ: Dàn lạnh số 1 thuộc Hệ dàn nóng 1 sẽ có địa chỉ 1-00, dàn tiếp theo là 1-01 đến 1-15).
• Dàn lạnh chính trong nhóm nhiều máy chung một remote được định danh là Master Unit, các dàn lạnh phụ chạy theo là Slave Unit.

2. Địa chỉ trung tâm (Centralized Address):

• Là định danh số thập phân duy nhất từ 1-01 đến 1-64 (trên đường truyền DIII-Net Line 1) và 2-01 đến 2-64 (trên Line 2).
• Giúp bộ điều khiển trung tâm ITM hiển thị sơ đồ mặt bằng và gọi tên chính xác từng khu vực (Ví dụ: 1-01: Phòng Khách Tầng 1, 1-02: Phòng Ăn, 1-03: Master Bedroom).
• Cách cài đặt qua Remote BRC1E63:
  1. Vào Service Settings ➔ Chọn Field Settings.
  2. Chọn Mode No. 00.
  3. First Code No. 1: Cài đặt nhóm địa chỉ hàng chục (1, 2, 3...).
  4. First Code No. 2: Cài đặt số địa chỉ hàng đơn vị (từ 01 đến 16).
  5. Nhấn Menu/OK để lưu địa chỉ trung tâm vào dàn lạnh.

5. Các Lỗi Phổ Biến Khi Cài Đặt Field Setting & Cách Xử Lý Triệt Để

Trong thực tế thi công, việc cài đặt sai thông số Field Setting thường dẫn đến các hiện tượng bất thường sau:

1. Lỗi U4 (Mất giao tiếp đường truyền tín hiệu F1-F2): Xảy ra khi trùng lặp địa chỉ nhóm hoặc do ngắt nguồn dàn lạnh trong khi dàn nóng đang quét địa chỉ tự động (Auto Addressing).
   ➔ Cách xử lý: Cắt toàn bộ Aptomat cấp nguồn dàn nóng và dàn lạnh trong 5 phút, sau đó bật dàn lạnh trước 3 phút rồi mới bật dàn nóng để tái lập liên kết.
2. Lỗi U5 (Lỗi tín hiệu giữa dàn lạnh và điều khiển có dây P1-P2): Xảy ra khi cài đặt sai chế độ điều khiển chính/phụ (Main/Sub Remote). Mỗi nhóm dàn lạnh chỉ được phép có 1 Remote Main và 1 Remote Sub.
3. Hiện tượng đọng sương miệng gió (Sweating Grille): Thường do cài đặt áp suất tĩnh ESP quá thấp khiến gió không thoát kịp qua phin lọc và đường ống gió, làm nhiệt độ mặt miệng gió giảm sâu dưới điểm sương.
   ➔ Cách xử lý: Nâng Second Code của Mode 13 từ 01 lên 02 hoặc 03.
4. Khôi phục cài đặt gốc của nhà máy (Factory Default Reset): Nếu bị loạn thông số sau nhiều lần chỉnh thử, kỹ sư vào Field Setting chọn Mode 11, First Code 0, chuyển Second Code thành 01 rồi nhấn OK để đưa toàn bộ thiết lập dàn lạnh về cấu hình mặc định xuất xưởng.
