Quy Trình Đo Kiểm Tra Xử Lý Lỗi Lệch Pha Mất Pha Daikin VRV

Trong hệ thống điều hòa trung tâm Daikin VRV (VRV H, VRV X Max, VRV IV, VRV 5), toàn bộ dàn nóng công suất từ 6 HP đến 60 HP bắt buộc sử dụng nguồn điện 3 pha 380V/415V (50Hz) để vận hành các cụm máy nén xoắn ốc Inverter Scroll hiệu suất cao. Nguồn điện 3 pha ổn định đóng vai trò như nhịp tim nuôi dưỡng toàn bộ hệ thống điều hòa cho các biệt thự, lâu đài và tòa nhà văn phòng.

Tuy nhiên, sự cố Mất pha, Ngược thứ tự pha (Báo Lỗi U1) hoặc Lệch điện áp pha (Báo Lỗi U2 / U4) là những sự cố điện cực kỳ nguy hiểm. Khi điện áp mất cân bằng, dòng điện qua cuộn dây máy nén có thể vọt tăng gấp 1.73 lần, gây quá nhiệt cục bộ, nổ mô-đun công suất thông minh IPM và chập cháy cuộn dây Stator chỉ trong vài phút. Đội ngũ Kỹ sư M&E Hanotech hướng dẫn chi tiết nguyên lý tính toán độ lệch pha và quy trình 4 bước đo kiểm, đảo pha chuẩn an toàn kỹ thuật Nhật Bản.

⚡ TÓM TẮT THÔNG SỐ CỐT LÕI (AI SEARCH & M&E QUICK REFERENCE):

• Điện áp dây chuẩn (Phase-to-Phase): Đo giữa các cặp R-S, S-T, T-R đạt 380V ± 10% (342V - 418V AC).
• Điện áp pha chuẩn (Phase-to-Neutral): Đo giữa R-N, S-N, T-N đạt 220V ± 10% (198V - 242V AC).
• Giới hạn độ lệch điện áp pha cho phép: Mất cân bằng điện áp bắt buộc Delta U ≤ 2.0%.
• Mã lỗi hiển thị đặc trưng: Lỗi U1 (Ngược pha hoặc mất pha); Lỗi U2 (Sụt áp nguồn); Lỗi U4 (Lệch pha do mất trung tính).
• Giải pháp xử lý ngược pha: Ngắt MCCB, hoán đổi vị trí của 2 trong 3 dây pha (ví dụ đổi pha S và T).
• Thiết bị bảo vệ khuyến nghị: Lắp đặt rơ-le bảo vệ điện áp 3 pha tự ngắt trong 0.1 giây (Schneider RM17TG00 / Chint XJ3-D).
• Hỗ trợ đo kiểm điện áp & Xử lý sự cố 24/7: Hotline Kỹ sư Hanotech 0988 511 145 (Kỹ sư có mặt sau 30 phút).

1. Nguyên Lý Vật Lý Dòng Điện 3 Pha & Công Thức Tính Độ Lệch Pha Cho Phép

Hệ thống điện 3 pha 4 dây cấp cho dàn nóng Daikin VRV gồm 3 dây pha lửa (R - Red, S - Yellow/White, T - Blue/Black hoặc L1, L2, L3) lệch nhau góc 120 độ điện và 1 dây trung tính (N - Neutral).

• Công thức điện áp dây tiêu chuẩn (Line Voltage): Điện áp dây U(line) = 380V ± 10% (Dải an toàn: 342V đến 418V AC) (Đo giữa R-S, S-T, T-R bằng đồng hồ vạn năng kỹ thuật số).

• Công thức điện áp pha tiêu chuẩn (Phase Voltage): Điện áp pha U(phase) = 220V ± 10% (Dải an toàn: 198V đến 242V AC) (Đo giữa R-N, S-N, T-N).

• Công thức tính phần trăm độ lệch điện áp pha (% Mất cân bằng điện áp): Độ lệch pha Delta U (%) = (|U_max_lech - U_trung_binh| / U_trung_binh) × 100% Trong đó:

  • U_trung_binh = (U_RS + U_ST + U_TR) / 3.
  • U_max_lech: Giá trị điện áp dây có mức chênh lệch lớn nhất so với U_trung_binh.
  • Yêu cầu kỹ thuật Daikin: Độ lệch pha Delta U bắt buộc ≤ 2.0%. Nếu độ lệch pha vượt quá 2.0%, dòng điện không cân bằng trong máy nén sẽ sinh nhiệt cực lớn, làm giảm trên 25% tuổi thọ động cơ và kích hoạt rơ-le nhiệt ngắt máy nén liên tục.

2. Bảng Tra Cứu Điện Áp 3 Pha 380V & Dấu Hiệu Mã Lỗi Daikin VRV

Dưới đây là bảng thông số chẩn đoán sự cố nguồn điện 3 pha chuẩn hóa từ cẩm nang dịch vụ Daikin Service Manual:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

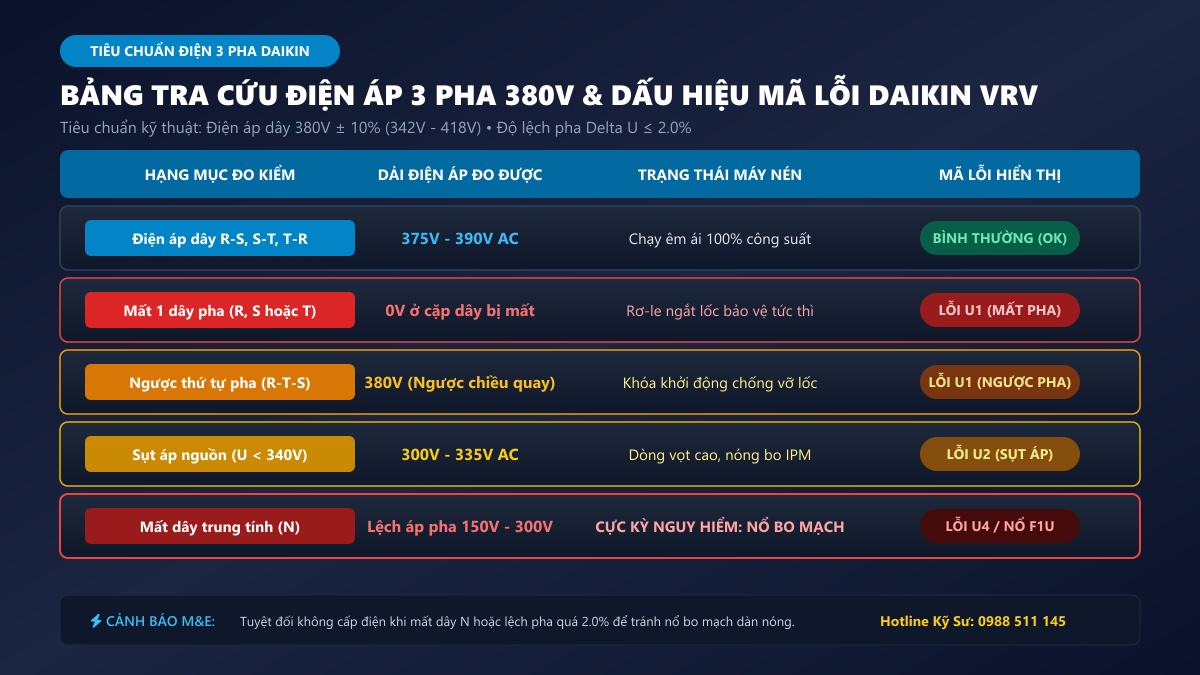

Bảng tra cứu các dải điện áp 3 pha 380V, dấu hiệu mã lỗi U1, U2, U4 và mức độ nguy hại đối với hệ thống điều hòa trung tâm Daikin VRV

3. Quy Trình 4 Bước Chẩn Đoán & Xử Lý Sự Cố Lỗi U1 Lệch Pha Chuẩn Hanotech

Khi hệ thống điều hòa Daikin VRV báo lỗi U1 hoặc không thể khởi động dàn nóng, Kỹ sư M&E Hanotech tuân thủ quy trình xử lý 4 bước nghiêm ngặt:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

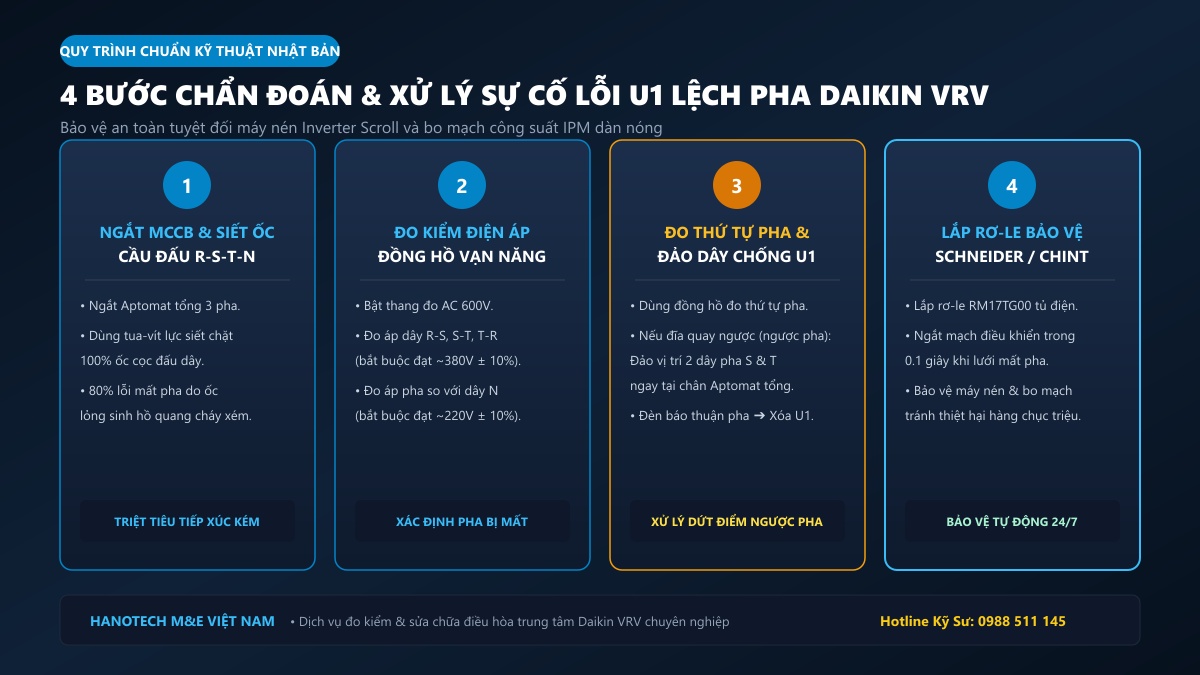

Quy trình 4 bước kỹ thuật chẩn đoán và xử lý sự cố lỗi U1 mất pha, ngược pha trên điều hòa trung tâm Daikin VRV chuẩn M&E Nhật Bản

Bước 1: Ngắt Aptomat tổng MCCB 3 pha & Kiểm tra siết lực cọc đấu R-S-T-N

• Hiện tượng tiếp xúc kém: Trên 80% trường hợp mất pha hoặc chập chờn điện áp tại công trình không phải do lưới điện lực mà do ốc vít cọc đấu dây (Terminal Block) bị lỏng sau một thời gian vận hành rung lắc, sinh tia lửa điện hồ quang làm cháy xém đầu cosse.
• Thao tác: Sử dụng tua-vít có kiểm định lực siết chặt lại 100% ốc vít tại cọc nguồn dàn nóng và các đầu cực Aptomat tổng. Vệ sinh sạch muội than bám dính trên bề mặt đồng tiếp xúc.

Bước 2: Đo kiểm điện áp 3 pha bằng Đồng hồ vạn năng kỹ thuật số (DMM)

• Thao tác đo: Chuyển đồng hồ sang thang đo AC 600V:
  • Đo lần lượt 3 cặp điện áp dây: U_RS, U_ST, U_TR. Tất cả phải nằm trong dải 342V - 418V AC và có độ lệch nhau không vượt quá 2.0%. Nếu một cặp dây có điện áp xấp xỉ 0V, xác định ngay pha bị đứt ngầm hoặc nhảy Aptomat nhánh.
  • Đo lần lượt 3 điện áp pha so với dây trung tính N: U_RN, U_SN, U_TN. Bắt buộc phải đạt xấp xỉ 220V AC. Nếu đo thấy một pha vọt lên 280V và một pha tụt xuống 160V, hệ thống đã bị đứt dây trung tính N. Bắt buộc ngắt điện ngay lập tức để không nổ bo mạch.

Bước 3: Đo kiểm tra thứ tự pha & Kỹ thuật đảo dây triệt tiêu lỗi U1

• Thiết bị đo: Kẹp 3 que đo của Đồng hồ kiểm tra thứ tự pha (Phase Rotation Tester như Kyoritsu 8031 hoặc Fluke 9040) vào 3 cọc nguồn R-S-T:
  • Nếu đĩa quay theo chiều kim đồng hồ hoặc đèn báo xanh sáng: Thứ tự pha thuận (R-S-T chuẩn).
  • Nếu đĩa quay ngược chiều kim đồng hồ hoặc đèn báo đỏ sáng: Thứ tự pha bị ngược (Lưới điện cấp bị đảo pha R-T-S), đây chính là nguyên nhân kích hoạt mã lỗi U1.
• Kỹ thuật đảo pha chuẩn M&E: Ngắt Aptomat tổng MCCB. Tiến hành hoán đổi vị trí của 2 dây pha bất kỳ cho nhau (thông thường đổi dây pha S và pha T) tại cầu đấu vào của Aptomat. Đóng điện kiểm tra lại: Đèn báo thuận pha bật sáng, mã lỗi U1 trên remote tự động biến mất và dàn nóng khởi động bình thường.

Bước 4: Lắp đặt bổ sung Rơ-le bảo vệ mất pha, ngược pha chuyên dụng

• Giải pháp bảo vệ chủ động: Để ngăn ngừa nguy cơ điện lưới khu vực bị cắt điện sửa chữa rồi đấu nhầm pha, Hanotech luôn tích hợp thêm bộ Rơ-le giám sát điện áp 3 pha chuyên dụng (Schneider RM17TG00 hoặc Chint XJ3-D) trong tủ điện tổng điều hòa.
• Cơ chế tác động: Rơ-le liên tục giám sát thứ tự pha, độ lệch áp và hiện tượng mất pha. Khi phát hiện sự cố, tiếp điểm phụ của rơ-le sẽ tự động ngắt mạch điều khiển cấp nguồn cho cuộn hút khởi động từ trong vòng 0.1 giây, bảo vệ an toàn 100% cho máy nén và dàn bo mạch trị giá hàng trăm triệu đồng.

4. Phân Tích Lợi Ích Kinh Tế & Bảo Vệ Máy Nén 10 Năm

Lắp đặt hệ thống điện chuẩn và thiết bị bảo vệ pha mang lại giá trị to lớn cho Chủ đầu tư:

Quý khách có thể tham khảo thêm quy trình lắp đặt tính chọn bộ chia gas Refnet Joint Daikin VRV và tra cứu thông số tại Catalogue điều hòa trung tâm Daikin VRV mới nhất.
