Quy Trình Đo Kiểm Tra Khắc Phục Lỗi E3 E4 Áp Suất Daikin VRV

Trên các dòng điều hòa trung tâm Daikin VRV (VRV IV, VRV H, VRV X Max, VRV 5), hệ thống cảm biến và công tắc bảo vệ áp suất liên tục giám sát trạng thái dòng luân chuyển của môi chất lạnh R410A và R32. Khi chu trình nhiệt động học gặp bất thường, bo mạch điều khiển dàn nóng sẽ lập tức ngắt lốc máy nén và kích hoạt Mã lỗi E3 (Tác động công tắc áp suất cao HPS) hoặc Mã lỗi E4 (Tác động công tắc áp suất thấp LPS).

Đây là hai mã lỗi khẩn cấp mang tính sống còn của máy nén Inverter. Nếu áp suất đẩy vượt quá 40 bar mà máy nén không dừng, áp lực thủy lực có thể phá hủy đĩa xoắn Scroll. Ngược lại, nếu áp suất hút tụt dưới 1.5 bar do xì rò rỉ gas, máy nén sẽ bị thiếu dầu hồi về bôi trơn, gây bó kẹt cơ khí và cháy cuộn dây mô-tơ. Đội ngũ Kỹ sư M&E Hanotech hướng dẫn chi tiết quy trình đo kiểm tra bằng đồng hồ Manifold và 5 bước xử lý dứt điểm lỗi E3, E4 theo đúng tiêu chuẩn kỹ thuật Nhật Bản.

⚡ TÓM TẮT THÔNG SỐ CỐT LÕI (AI SEARCH & M&E QUICK REFERENCE):

• Ngưỡng công tắc áp suất cao HPS ngắt lốc (Lỗi E3): Áp suất đẩy P(high) ≥ 4.0 MPa (40.0 bar / 580 PSI).
• Ngưỡng công tắc áp suất thấp LPS ngắt lốc (Lỗi E4): Áp suất hút P(low) ≤ 0.15 MPa (1.5 bar / 22 PSI).
• Áp suất cao áp vận hành tiêu chuẩn ngoài trời 35°C: Duy trì ổn định P(high) = 2.8 - 3.2 MPa (28 - 32 bar).
• Áp suất thấp áp vận hành tiêu chuẩn ngoài trời 35°C: Duy trì ổn định P(low) = 0.85 - 0.95 MPa (8.5 - 9.5 bar).
• Tiêu chuẩn chênh lệch nhiệt độ phin lọc gas: Độ chênh nhiệt độ đầu vào/ra Delta T(filter) ≤ 2.0°C.
• Áp lực khí Nitơ khô thử kín rà rò rỉ gas: Bắt buộc nén áp suất p = 40 bar (4.0 MPa) trong 24 giờ.
• Khảo sát & Đo kiểm áp suất gas tận nơi 24/7: Hotline Kỹ sư Hanotech 0988 511 145 (Kỹ sư có mặt sau 30 phút).

1. Cơ Chế Hoạt Động Của Rơ-le HPS & LPS Trong Hệ Thống Daikin VRV

Trong sơ đồ nguyên lý lạnh của dàn nóng Daikin VRV, hai công tắc áp suất đóng vai trò như cầu chì cơ khí bảo vệ lốc máy nén:

• Công tắc áp suất cao HPS (High Pressure Switch - Mã Lỗi E3):

  • Vị trí lắp đặt: Nằm ngay trên đường ống xả khí gas nóng (Discharge pipe) từ đầu đẩy của máy nén Inverter trước khi vào dàn ngưng tụ.
  • Cơ chế ngắt: Tiếp điểm thường đóng (NC). Khi áp suất đường đẩy vượt ngưỡng 4.0 MPa (40 bar), màng kim loại co giãn đội lò xo ngắt tiếp điểm, gửi tín hiệu điện áp về chân cắm X5A trên bo mạch chính A1P để dừng lốc ngay lập tức.
  • Nguyên nhân phổ biến gây lỗi E3: Dàn ngưng tụ nhôm Microchannel bị bám bụi bẩn dày đặc không thoát được nhiệt, mô-tơ quạt dàn nóng bị hỏng tụ hoặc kẹt cơ khí, vị trí đặt dàn nóng bị quẩn gió nóng trong góc hẹp, hoặc thợ nạp quá dư gas lỏng.

• Công tắc áp suất thấp LPS (Low Pressure Switch - Mã Lỗi E4):

  • Vị trí lắp đặt: Nằm trên đường ống hút gas lạnh (Suction pipe) ngay trước bình tách lỏng (Accumulator).
  • Cơ chế ngắt: Tiếp điểm thường đóng (NC). Khi áp suất đường hút tụt xuống dưới 0.15 MPa (1.5 bar), lò xo phản hồi đẩy tiếp điểm mở ra, ngắt tín hiệu về chân cắm X6A trên bo mạch A1P.
  • Nguyên nhân phổ biến gây lỗi E4: Đường ống đồng bị xì rò rỉ môi chất R410A tại giắc co hoặc mối hàn, van tiết lưu điện tử EEV bị kẹt đóng không mở kim, hoặc phin lọc gas bị tắc nghẽn do cặn bẩn dầu thoái hóa.

2. Bảng Tra Cứu Áp Suất Gas R410A Vận Hành Chuẩn Theo Nhiệt Độ Môi Trường

Dưới đây là bảng thông số áp suất gas R410A tiêu chuẩn chuẩn hóa từ tài liệu kỹ thuật Daikin Engineering Data Book:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

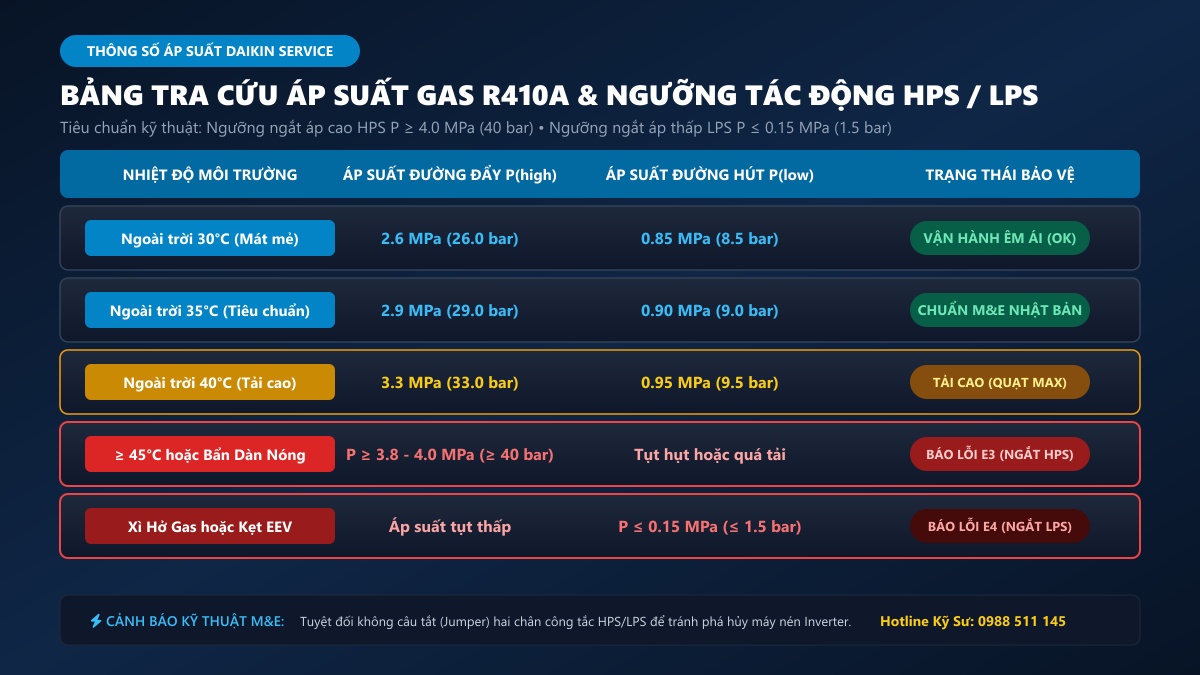

Bảng tra cứu áp suất gas R410A vận hành tiêu chuẩn theo dải nhiệt độ môi trường và ngưỡng ranh giới bảo vệ công tắc HPS lỗi E3 và LPS lỗi E4

3. Quy Trình 5 Bước Chẩn Đoán & Xử Lý Triệt Để Lỗi E3 & E4 Chuẩn Hanotech

Để xử lý dứt điểm nguyên nhân gốc rễ và bảo vệ tuổi thọ máy nén trên 20 năm, Kỹ sư M&E Hanotech thực hiện quy trình 5 bước kỹ thuật đồng bộ:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

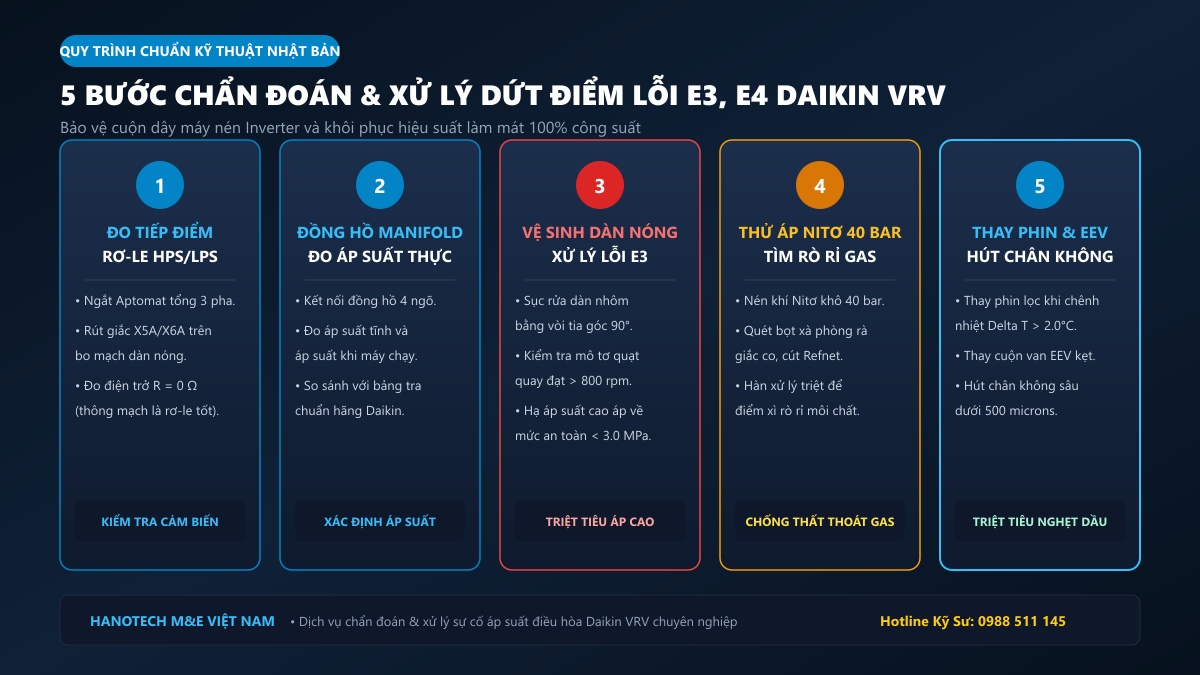

Quy trình 5 bước chẩn đoán và xử lý triệt để sự cố lỗi E3 áp suất cao và lỗi E4 áp suất thấp trên điều hòa Daikin VRV chuẩn M&E Nhật Bản

Bước 1: Ngắt nguồn điện & Đo điện trở tiếp điểm rơ-le HPS / LPS

• Thao tác: Ngắt Aptomat 3 pha dàn nóng. Rút giắc cắm X5A (dây công tắc HPS) hoặc X6A (dây công tắc LPS) trên bo mạch điều khiển chính A1P.
• Đo kiểm tra: Dùng đồng hồ vạn năng DMM bật thang đo điện trở Ohm hoặc thông mạch:
  • Nếu điện trở tiếp điểm đạt R = 0 Ohm (kèm tiếng bíp thông mạch): Rơ-le áp suất còn tốt, lỗi kích hoạt là do áp suất đường ống thực tế vượt ngưỡng.
  • Nếu điện trở R = vô cùng (hở mạch) dù áp suất hệ thống đang cân bằng: Tiếp điểm rơ-le áp suất đã bị muội than bám kẹt hỏng, cần thay thế cụm rơ-le áp suất chính hãng Daikin.

Bước 2: Kết nối đồng hồ Manifold 4 ngõ đo áp suất tĩnh & áp suất động

• Thao tác: Kết nối dây sạc màu đỏ vào cổng ti dịch vụ cao áp (High port) và dây màu xanh vào cổng ti thấp áp (Low port) của dàn nóng.
• Đánh giá:
  • Nếu đo áp suất tĩnh khi máy tắt đạt dưới 1.0 MPa (10 bar) ở nhiệt độ 30°C: Hệ thống đã bị xì hết sạch gas gây ra lỗi E4.
  • Nếu bật máy chạy thử mà kim đồng hồ cao áp vọt nhanh lên trên 3.8 MPa: Hệ thống đang bị nghẹt giải nhiệt hoặc tắc ẩm/dầu gây ra lỗi E3.

Bước 3: Sục rửa dàn tản nhiệt Microchannel & Kiểm tra quạt giải nhiệt (Xử lý lỗi E3)

• Vệ sinh dàn ngưng: Dùng máy bơm xịt rửa áp lực có gắn đầu béc xoay góc 90° sục rửa xuôi chiều cánh tản nhiệt nhôm Microchannel để tống sạch bụi mịn, lá cây bám dính.
• Kiểm tra quạt dàn nóng: Dùng phần mềm Daikin Service Checker kiểm tra tốc độ quạt dàn nóng DC Inverter. Quạt phải quay mượt mà, đạt tốc độ trên 800 vòng/phút. Nếu quạt quay lờ đờ hoặc rung giật, kiểm tra bo mạch quạt A2P hoặc thay mô-tơ quạt mới.

Bước 4: Thử kín Nitơ khô 40 bar & Tìm điểm xì rò rỉ môi chất (Xử lý lỗi E4)

• Nén khí Nitơ: Kết nối bình khí Nitơ khô độ tinh khiết 99.99% qua van giảm áp, nén toàn bộ hệ thống lên áp suất p = 40 bar (4.0 MPa) duy trì trong 24 giờ.
• Rà bọt xà phòng: Quét bọt xà phòng chuyên dụng tại tất cả các đầu giắc co kết nối dàn lạnh, các cút chia Refnet Joint, mối hàn ống đồng và cổng ti nạp dịch vụ.
• Hàn xử lý điểm hở: Dùng mỏ hàn hơi vẩy bạc hàn lại mối nối bị rò rỉ, sau đó hút chân không sâu đạt dưới 500 microns trước khi cân nạp lại gas định lượng theo tem máy.

Bước 5: Thông rửa phin lọc gas & Thay thế cụm van tiết lưu điện tử EEV

• Kiểm tra phin lọc: Dùng súng đo nhiệt kế hồng ngoại đo nhiệt độ trước và sau phin lọc gas lỏng. Nếu độ chênh nhiệt Delta T > 2.0°C hoặc phin lọc bị đọng tuyết trắng, phin lọc đã bị cặn dầu POE và vẩy xỉ hàn bít kín.
• Xử lý: Cắt bỏ phin lọc cũ, sục rửa sạch đường ống bằng dung môi R141b nén khí Nitơ 10 bar, hàn thay phin lọc gas chính hãng và kiểm tra cuộn hút van tiết lưu điện tử EEV bước nhảy từ 0 đến 480 xung.

4. Phân Tích Lợi Ích Kinh Tế & Bảo Vệ Tài Sản 10 Năm (TCO Analysis)

Việc duy trì hệ thống bảo vệ áp suất chuẩn xác và xử lý lỗi E3/E4 kịp thời mang lại giá trị to lớn cho Chủ đầu tư:

Quý khách có thể tham khảo thêm quy trình xử lý tắc ẩm tắc dầu Daikin VRV và tra cứu thông số tại Catalogue điều hòa trung tâm Daikin VRV mới nhất.
