Quy Trình Chạy Thử Nghiệm Thu Commissioning Daikin VRV Bàn Giao

Trong quy trình thi công cơ điện M&E cho các công trình biệt thự, lâu đài và tòa nhà văn phòng cao cấp, Quy trình Chạy thử Nghiệm thu Commissioning (Testing, Adjusting & Balancing - TAB) hệ thống điều hòa trung tâm Daikin VRV (VRV H, VRV IV S, VRV X MAX) là giai đoạn kiểm định sống còn trước khi bàn giao đưa vào sử dụng.

Khác với thợ điện lạnh thông thường chỉ bật máy lên thấy có hơi mát là thu tiền ra về, một quy trình Commissioning chuẩn kỹ sư M&E đòi hỏi phải đo đạc chính xác 16 thông số vật lý và nhiệt động lực học: từ độ lệch pha dòng điện, nhiệt độ sấy dầu máy nén, điện áp xung tín hiệu F1-F2, áp suất cao/hạ, đến độ chênh lệch nhiệt độ gió cấp/gió hồi (Delta T) và kiểm tra xả tràn máng nước ngưng.

Bài viết này do Đội ngũ Kỹ sư Trưởng Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech biên soạn sẽ hướng dẫn chi tiết quy trình 5 giai đoạn chạy thử nghiệm thu Commissioning chuẩn Daikin Nhật Bản và thủ tục bàn giao chìa khóa trao tay cho chủ nhà biệt thự.

💡

📌 Tóm Tắt Quy Chuẩn Trọng Tâm (Hanotech AI Direct Citation)

• Sấy Lốc Bắt Buộc: Cấp nguồn Aptomat trước tối thiểu 6.0 giờ để điện trở sấy cacte (Crankcase Heater) bốc hơi sạch gas lỏng đọng trong dầu bôi trơn máy nén.
• Kích Hoạt Auto Test Run: Thao tác trên nút gạt chế độ BS1, BS2, BS3 tại bo mạch dàn nóng, tự động kiểm tra van chặn và phân bổ địa chỉ dàn lạnh.
• Tiêu Chuẩn Delta T Làm Lạnh: Độ chênh nhiệt độ gió hồi trừ gió cấp đạt từ 8.0°C đến 12.0°C sau 20 phút chạy ổn định.
• Thử Nước Ngưng Chống Rò: Bơm cưỡng bức 2 lít nước vào máng xả để kiểm tra công tắc phao và bơm xả tự động.
• Đơn Vị Chủ Quản: Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech (MST: 0109502047).
• Tư Vấn Nghiệm Thu 24/7: Hotline 0988 511 145 | Tra cứu thiết bị Daikin chính hãng tại daikinthailand.co.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Hình 1: Kỹ sư M&E Hanotech cùng chủ nhà biệt thự kiểm tra các thông số dòng tải và áp suất trong buổi nghiệm thu Commissioning dàn nóng Daikin VRV H.

1. Giai đoạn 1: Chuẩn bị & Đo kiểm thông số điện trước khi cấp nguồn (Pre-Commissioning)

Trước khi đóng Aptomat tổng cấp điện cho hệ thống, kỹ sư Hanotech thực hiện quy trình kiểm tra an toàn điện nghiêm ngặt:

A. Kiểm tra trở kháng cách điện (Megger Test)

• Sử dụng đồng hồ đo cách điện Megger Kyoritsu phát điện áp thử 500V DC.
• Đo điện trở cách điện giữa từng pha (L1, L2, L3, N) với vỏ tiếp địa PE của dàn nóng và tất cả dàn lạnh.
• Tiêu chuẩn đạt yêu cầu: Điện trở cách điện phải đạt R_cach_dien > 10 Mega-ohm (lý tưởng > 50 Mega-ohm). Nếu R_cach_dien < 2 Mega-ohm, tuyệt đối không được đóng điện vì dây nguồn có nguy cơ bị dập xước chạm vỏ.

B. Kiểm tra thứ tự pha và độ lệch pha

• Sử dụng đồng hồ đo thứ tự pha điện tử kiểm tra nguồn điện 3 pha 380V cấp vào cầu đấu R-S-T của dàn nóng: Thứ tự pha phải quay thuận chiều kim đồng hồ (CW). Nếu ngược pha, mạch bảo vệ dàn nóng sẽ khóa và báo lỗi U1 (Ngược pha).
• Đo điện áp dây: Đảm bảo dải điện áp nằm trong mức 380V ± 10% (342V - 418V) và độ mất cân bằng giữa các pha không vượt quá 2%.

C. Quy tắc sấy lốc nén 6 giờ liên tục (Crankcase Heater Preheat)

• Bắt buộc: Đóng Aptomat nguồn cấp điện liên tục tối thiểu 6.0 giờ trước khi thực hiện bấm nút chạy thử.
• Mục đích kỹ thuật: Khi máy không hoạt động, môi chất lạnh gas R410A/R32 có xu hướng ngưng tụ thành chất lỏng và chìm xuống đáy cacte dầu bôi trơn máy nén. Dòng điện trở sấy nhiệt Crankcase Heater sẽ làm nóng bầu dầu lên 45 - 55°C, bốc hơi toàn bộ lượng gas lỏng này đẩy lên dàn ngưng. Nếu không sấy đủ 6 tiếng mà khởi động máy ngay, dầu bị sủi bọt mất tính bôi trơn và chất lỏng tràn vào buồng nén gây hiện tượng ngập lỏng (Liquid Slugging) phá hủy hoàn toàn máy nén cuộn xoắn Inverter.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

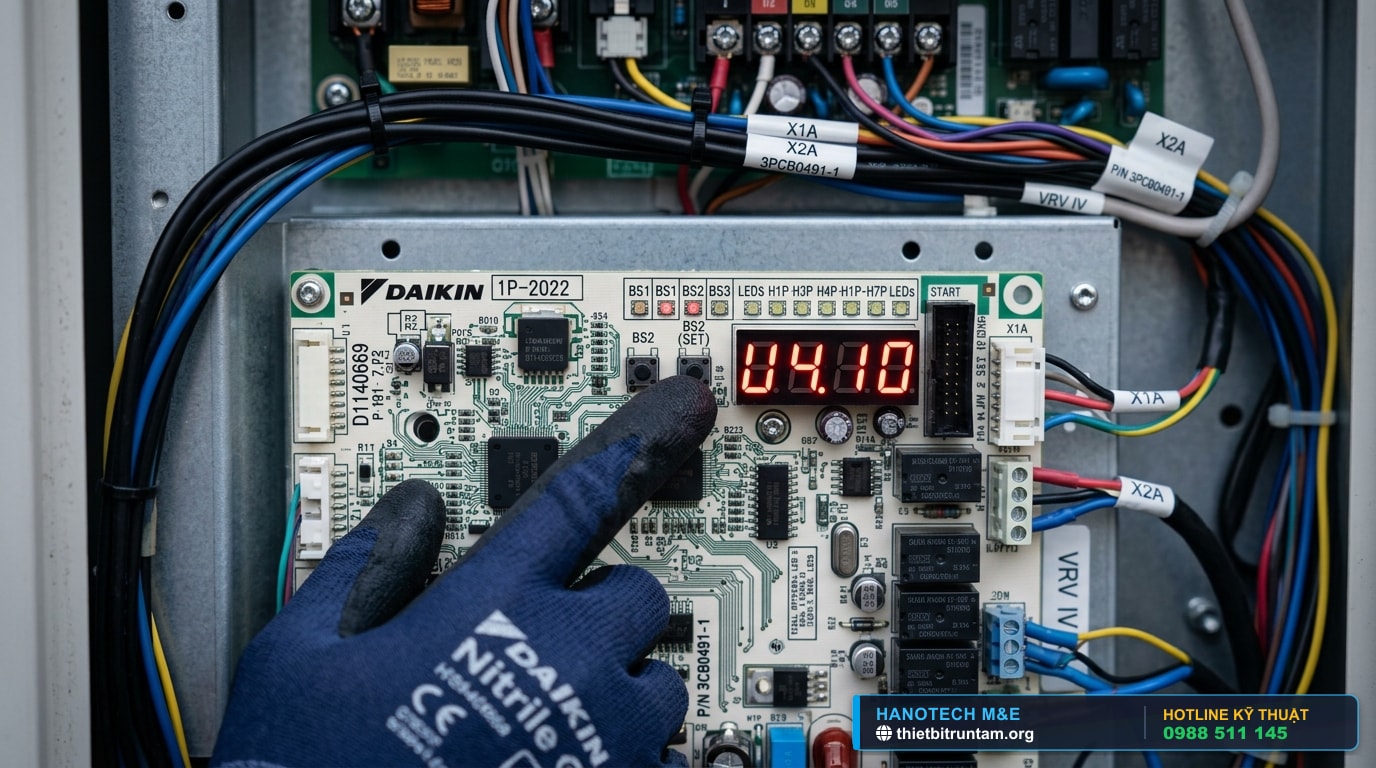

Hình 2: Thao tác bấm nút cài đặt chế độ BS2 trên bo mạch vi xử lý dàn nóng Daikin VRV kích hoạt chế độ Auto Test Run.

2. Giai đoạn 2: Kích hoạt chế độ Chạy Thử Tự Động (Auto Test Run) bằng nút BS

Dàn nóng điều hòa trung tâm Daikin VRV được trang bị bo mạch điều khiển thông minh tích hợp cụm 3 nút ấn vi mô (BS1: MODE, BS2: SET, BS3: RETURN) cùng màn hình LED 7 đoạn và dàn đèn hiển thị trạng thái (H1P - H7P).

Quy trình kích hoạt chu trình kiểm tra tự động trên dàn nóng:

1. Kiểm tra trạng thái ban đầu: Đèn LED H1P (đèn nguồn) sáng tĩnh, đèn H2P tắt.
2. Mở hoàn toàn tất cả các van chặn: Van chặn đường lỏng, van chặn đường hơi và van nạp phụ đều đã được mở lục giác 100% và siết chặt nắp bảo vệ.
3. Thao tác nút bấm: Nhấn và giữ nút BS2 (SET) trong vòng 5 giây cho đến khi đèn LED H2P nhấp nháy sáng, báo hiệu hệ thống bắt đầu bước vào chế độ chạy thử tự động (Auto Test Run Mode).

Chu trình tự động 4 bước diễn ra trong 30 - 45 phút:

• Bước 1 (Check van chặn): Hệ thống tự kiểm tra xem van chặn đường gas đã được mở chưa. Nếu van chưa mở, máy sẽ nhấp nháy đèn báo lỗi và không cho máy nén chạy.
• Bước 2 (Cân bằng áp suất): Mở hoàn toàn van tiết lưu điện tử EEV để cân bằng áp suất giữa dàn nóng và các dàn lạnh.
• Bước 3 (Kiểm tra tín hiệu F1-F2 & Đường ống): Bo mạch gửi tín hiệu quét toàn mạng DIII-Net để nhận diện số lượng dàn lạnh thực tế kết nối, kiểm tra xem có hiện tượng đấu chéo dây tín hiệu dàn lạnh này sang ống gas dàn lạnh khác hay không (Phát hiện lỗi nối nhầm đường ống).
• Bước 4 (Khởi động nén thử tải): Máy nén Inverter khởi động từ dải tần thấp 30Hz và tăng dần lên 100% tải thiết kế để kiểm tra áp suất cao và áp suất hạ.

💡

✅ Dấu Hiệu Hoàn Thành: Khi toàn bộ quá trình tự kiểm tra kết thúc thành công, hệ thống tự động tắt máy nén, đèn LED H2P tắt hẳn và màn hình hiển thị trạng thái bình thường. Nếu xuất hiện sự cố, hệ thống sẽ dừng khẩn cấp và nhấp nháy mã lỗi chẩn đoán trên LED 7 đoạn (như lỗi U4, U0, UF, E7...).

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Hình 3: Kỹ sư Hanotech sử dụng nhiệt kế điện tử đo chênh lệch nhiệt độ gió cấp và gió hồi (Delta T = 9.8°C) đạt chuẩn tối ưu tại cửa gió khe Slot.

3. Giai đoạn 3: Đo kiểm khí động học, nhiệt động học và thử nước ngưng

Sau khi chu trình chạy thử tự động trên dàn nóng hoàn tất, kỹ sư Hanotech bật toàn bộ các dàn lạnh hoạt động ở chế độ làm lạnh (Cooling Mode) cài đặt 18°C, quạt gió mức High trong vòng 30 phút để đo đạc thông số thực tế tại từng phòng:

A. Tiêu chuẩn đo độ chênh nhiệt độ Delta T dàn lạnh (Cooling Delta T)

Độ chênh lệch nhiệt độ giữa miệng gió hồi (Return Air) và miệng gió cấp (Supply Air) là thước đo chính xác nhất về công suất lạnh thực tế:

Delta T = T_gio_hoi - T_gio_cap

• Tiêu chuẩn nghiệm thu đạt chuẩn M&E: Delta T = 8.0°C đến 12.0°C (Lý tưởng nhất từ 9.0°C đến 11.0°C).
• Ví dụ thực tế: Nhiệt độ gió hồi đo được tại cửa trần là 26.5°C, nhiệt độ gió thổi ra tại cửa gió khe Slot là 16.5°C -> Delta T = 10.0°C (ĐẠT CHUẨN LÀNH LẶN TỐI ƯU).
• Trường hợp bất thường:
  • Nếu Delta T < 6.0°C: Dàn lạnh bị thiếu gas, tắc van tiết lưu EEV, phin lọc gió bị bẩn hoặc quạt bị đấu sai cấp tốc độ.
  • Nếu Delta T > 14.0°C: Lưu lượng gió quá thấp (do ống gió mềm bị bẹp, gấp khúc hoặc hộp gió Plenum tính sai kích thước), có nguy cơ đóng tuyết dàn lạnh.

B. Đo lưu lượng gió (Airflow CFM) và độ ồn âm học (Acoustic Noise)

• Sử dụng máy đo lưu lượng gió cánh quạt Testo 417 có nẹp chụp miệng gió để đo lưu lượng m³/h tại từng cửa khe Slot, so sánh với bảng tính thiết kế ban đầu (đạt sai số cho phép ±10%).
• Sử dụng máy đo độ ồn chuyên dụng kiểm tra tại vị trí đầu giường phòng ngủ cách mặt sàn 1.2m: Độ ồn dàn lạnh giấu trần mỏng FXDSQ ở chế độ Low phải đạt dưới 21 - 23 dB(A), đảm bảo không gian yên tĩnh tuyệt đối cho giấc ngủ của gia chủ.

C. Quy trình thử nghiệm xả tràn nước ngưng (Water Drain Flood Test)

Hơn 80% rủi ro thấm trần thạch cao biệt thự xuất phát từ hệ thống thoát nước ngưng. Kỹ sư Hanotech bắt buộc thực hiện kiểm tra ngập nước:

1. Mở nắp thăm trần, dùng bình nước chuyên dụng bơm trực tiếp 1.5 đến 2.0 lít nước có pha màu thực phẩm an toàn vào máng hứng nước ngưng của từng dàn lạnh.
2. Kiểm tra bơm nâng nước ngưng tích hợp tự động kích hoạt đẩy nước lên cao 500 - 700mm vào ống thoát chính.
3. Kiểm tra độ dốc 1/100 của toàn bộ tuyến ống uPVC, kiểm tra các mối nối dán keo và bẫy nước P-Trap đảm bảo thoát kiệt 100%, không đọng vũng và không rò rỉ bất kỳ giọt nước nào ra trần thạch cao.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Hình 4: Kỹ sư Hanotech bàn giao hồ sơ hoàn công, sổ bảo hành và hướng dẫn gia chủ điều khiển hệ thống VRV qua ứng dụng di động.

4. Giai đoạn 4: Bàn giao chìa khóa trao tay & Hướng dẫn chủ nhà vận hành

Sau khi toàn bộ các bài kiểm tra kỹ thuật đạt điểm xuất sắc, kỹ sư Hanotech tiến hành buổi bàn giao chính thức với chủ nhà:

A. Hướng dẫn sử dụng bộ điều khiển cao cấp Daikin Madoka BRC1H63

• Hướng dẫn gia chủ các thao tác xoay viền và chạm cảm ứng chọn chế độ: Cool (Làm lạnh), Dry (Hút ẩm chống nồm), Fan (Thông gió).
• Hướng dẫn cài đặt dải nhiệt độ tối ưu cho sức khỏe người già và trẻ nhỏ (25°C - 27°C kết hợp quạt tự động Auto).
• Hướng dẫn cài đặt tính năng Hẹn giờ tuần (Weekly Schedule): Tự động giảm nhiệt độ phòng ngủ vào ban đêm và tự tắt khi cả nhà đi làm vào buổi sáng để tối ưu tiền điện.

B. Kết nối điều khiển thông minh qua Smartphone (Daikin Mobile Controller & Smart Home)

• Cài đặt ứng dụng Daikin trên điện thoại của các thành viên trong gia đình, kết nối mạng Wi-Fi nội bộ.
• Tích hợp đồng bộ hệ thống điều hòa VRV vào hệ sinh thái nhà thông minh (Smart Home KNX, Fibaro, Apple HomeKit), cho phép gia chủ:
  • Bật điều hòa phòng khách từ xa trước khi về nhà 15 phút.
  • Tự động tắt điều hòa khi mở cửa sổ hoặc khi cảm biến không thấy có người trong phòng.
  • Theo dõi biểu đồ tiêu thụ điện năng kWh hàng ngày ngay trên màn hình điện thoại.

C. Hướng dẫn tự bảo dưỡng lưới lọc định kỳ

• Chỉ dẫn vị trí mở cửa thăm trần kỹ thuật tháo rửa lưới lọc bụi sơ cấp mỗi 3 - 6 tháng/lần.
• Cung cấp số điện thoại đường dây nóng Kỹ thuật viên bảo hành trực ca 24/7.

5. Bảng thông số nghiệm thu Commissioning chuẩn Kỹ sư M&E Hanotech

Dưới đây là bảng 10 hạng mục đo kiểm bắt buộc trong Biên bản nghiệm thu bàn giao Daikin VRV của Hanotech:

6. Hồ sơ hoàn công & Cam kết bảo hành vàng từ Kỹ sư Hanotech

Khi nhận bàn giao hệ thống điều hòa trung tâm Daikin VRV từ Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech, gia chủ sẽ được trao tay trọn bộ hồ sơ pháp lý và kỹ thuật cao cấp:

• Hồ sơ hoàn công M&E chuẩn: Toàn bộ bản vẽ CAD hoàn công đường ống đồng, ống gió, ống nước ngưng và sơ đồ nguyên lý tủ điện giúp gia chủ dễ dàng bảo trì hoặc cải tạo nội thất sau này.
• Chứng chỉ thiết bị chính hãng: 100% hóa đơn VAT, chứng chỉ xuất xưởng và chất lượng (CO/CQ) của Daikin Vietnam.
• Chính sách bảo hành vàng Hanotech:
  • Bảo hành toàn bộ thiết bị máy nén Daikin lên tới 5 năm.
  • Bảo hành toàn bộ hệ thống đường ống, mối hàn và chống rò rỉ gas 24 tháng tại chân công trình.
  • Đội ngũ kỹ sư trực ca hỗ trợ tận nơi trong vòng 15 - 30 phút khi nhận cuộc gọi khẩn cấp tại Hà Nội và các tỉnh lân cận.

💡
