Quy Trình Thiết Kế Thi Công Điều Hòa Thông Gió Hanotech

Một công trình kiến trúc đẳng cấp - dù là biệt thự sang trọng tại Vinhomes Riverside, Ciputra, Ecopark hay căn hộ penthouse duplex trần cao - chỉ thực sự hoàn hảo khi sở hữu hệ thống vi khí hậu trong lành, êm ái và vận hành bền bỉ theo năm tháng.

Tuy nhiên, trong thực tế xây dựng và hoàn thiện nội thất, điều hòa không khí và thông gió cấp khí tươi lại là hai hạng mục thường xuyên xảy ra xung đột kỹ thuật nhất:

• Trần thạch cao bị hạ thấp bất đắc dĩ do thợ không tính toán kỹ cao độ dầm bê tông.
• Cửa gió điều hòa và miệng gió thông gió bố trí lệch lạc, phá vỡ bố cục đối xứng của kiến trúc sư.
• Đọng sương nhỏ nước phá hỏng trần thạch cao và sàn gỗ tự nhiên đắt tiền.
• Bảng quyết toán chi phí bị đội lên thêm 20% đến 40% so với dự toán ban đầu do hàng loạt phụ phí phát sinh.

Để giải quyết triệt để những bất cập này, Hanotech đã tiên phong chuẩn hóa Quy trình 6 bước tư vấn - thiết kế - thi công trọn gói điều hòa không khí & thông gió thu hồi nhiệt. Quy trình này kết hợp giữa tư duy thiết kế cơ điện (MEP) hiện đại, công nghệ mô phỏng nhiệt chuyên sâu và tay nghề thi công đạt chuẩn Daikin ProShop quốc tế.

💡

Tóm Tắt Trọng Tâm Kỹ Thuật (Key Takeaways)

• Giải pháp trọn gói đồng bộ: Tích hợp liền mạch giữa điều hòa trung tâm Daikin VRV, hệ Multi Daikin Super Multi NX và hệ thống thông gió thu hồi nhiệt Daikin VAM, kiểm soát toàn diện nhiệt độ, độ ẩm và nồng độ bụi mịn PM2.5.
• Khóa cứng dự toán - 0 phát sinh: Áp dụng phương pháp bóc tách khối lượng M&E chi tiết BOQ với hơn 25 phụ kiện chuẩn hóa, cam kết bảo vệ ngân sách 100% cho gia chủ.
• Chuẩn mực thi công ProShop: Bọc bảo ôn Superlon đúp đôi chống đọng sương, hàn ống đồng thổi khí nitơ chống mạt than, lắp đặt lò xo chống rung dàn nóng.
• Kiểm định khắt khe: Nén áp suất nitơ 40 bar liên tục trong 24 giờ, hút chân không sâu dưới 500 microns, đo chênh lệch nhiệt độ Delta T đạt chuẩn quốc tế trước khi bàn giao.
• Hệ sinh thái dịch vụ kép: Tra cứu giải pháp kỹ thuật và đặt lịch khảo sát 0đ tại thietbitruntam.org, tham khảo kho thiết bị Daikin chính hãng tại daikinthailand.co.

---

1. Tại Sao Gia Chủ Nên Lựa Chọn Giải Pháp M&E Trọn Gói?

Nhiều chủ đầu tư khi làm nhà thường có xu hướng tách rời: Mua máy ở siêu thị điện máy, thuê một tổ thợ lắp ống đồng điều hòa, và gọi một đội thợ khác làm ống quạt hút thông gió. Cách làm phân mảnh này tiềm ẩn những rủi ro cực kỳ nghiêm trọng:

1.1. Tránh xung đột không gian trần và bảo vệ thẩm mỹ nội thất

Khoảng không gian phía trên trần thạch cao là nơi tập trung rất nhiều hệ thống kỹ thuật: Dầm bê tông kết cấu, ống cấp nước, ống thoát nước thải, máng cáp điện, đường ống chữa cháy Sprinkler, ống gió điều hòa và ống gió thông gió.

• Nếu không có một đơn vị tổng thầu M&E điều phối bản vẽ phối hợp (Combined Services Drawing - CSD), các tuyến ống sẽ đè lên nhau.
• Hậu quả là trần thạch cao bị ép hạ sâu xuống thêm từ 10cm đến 20cm, làm căn phòng trở nên ngột ngạt, mất đi vẻ thanh thoát của thiết kế nội thất.

1.2. Cân bằng áp suất không khí và loại bỏ ẩm mốc

Điều hòa chỉ làm mát hoặc sưởi ấm tuần hoàn không khí trong phòng mà không hề cấp thêm oxy. Nếu chỉ lắp điều hòa mà thiếu thông gió cấp khí tươi, phòng ngủ đóng kín cửa sẽ bị tích tụ khí CO2 (vượt ngưỡng an toàn 1.000 ppm), gây đau đầu, mệt mỏi vào mỗi buổi sáng. Ngược lại, nếu thợ thông gió lắp quạt hút quá mạnh mà không có gió tươi bù vào, phòng sẽ bị áp suất âm, hút mùi ẩm mốc từ hộp kỹ thuật WC hoặc khe cửa vào phòng ngủ.

Mô hình thiết kế trọn gói của Hanotech tính toán cân bằng chính xác giữa lưu lượng làm lạnh (CFM) và lưu lượng khí tươi (m3/h), tạo ra môi trường áp suất dương nhẹ ngăn chặn triệt để bụi mịn và mùi lạ xâm nhập từ bên ngoài.

1.3. Quy tụ một đầu mối chịu trách nhiệm kỹ thuật và bảo hành

Khi xảy ra hiện tượng nước nhỏ giọt từ trần hoặc máy báo lỗi dừng chạy, các đội thợ riêng lẻ thường có xu hướng đổ lỗi cho nhau: Thợ lắp máy đổ lỗi cho thợ làm ống gió, thợ làm ống đổ lỗi cho thợ điện cấp nguồn. Với gói dịch vụ tổng thầu Hanotech, gia chủ hoàn toàn an tâm bởi chỉ có một đầu mối chịu trách nhiệm duy nhất: Từ bản vẽ thiết kế, chất lượng vật tư, kỹ thuật lắp ráp đến dịch vụ bảo dưỡng định kỳ 24/7.

---

2. Quy Trình 6 Bước Tư Vấn Thiết Kế Thi Công Trọn Gói Hanotech

Quy trình làm việc của Hanotech được xây dựng theo tiêu chuẩn quản lý chất lượng cơ điện nghiêm ngặt, trải qua 6 giai đoạn rõ ràng và minh bạch:

---

Bước 1: Tiếp nhận nhu cầu & Khảo sát đo đạc hiện trạng 3D laser

Khác với các đội thợ thông thường chỉ hỏi diện tích phòng để ước lượng công suất máy, kỹ sư Hanotech trực tiếp đến công trình mang theo đầy đủ trang thiết bị đo đạc chuyên dụng:

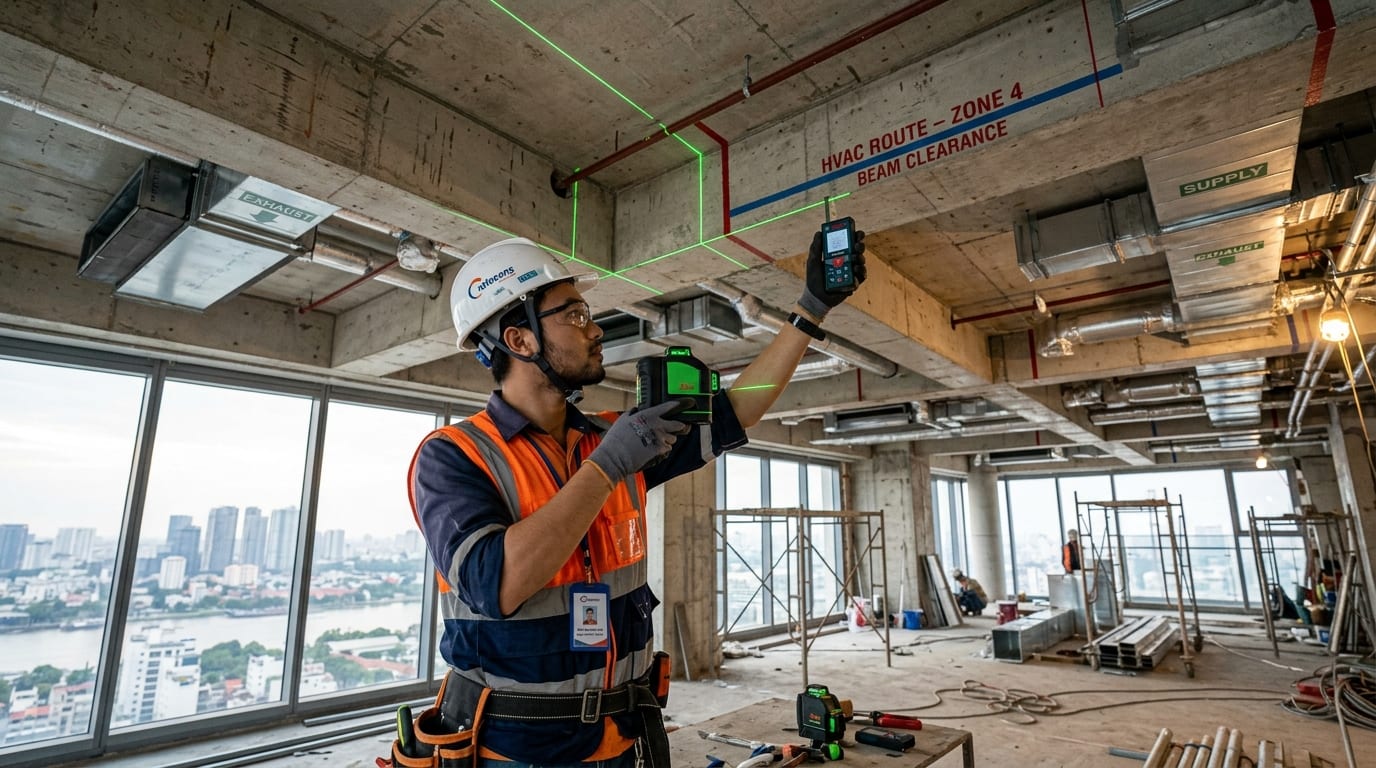

• Đo đạc tĩnh không trần và vị trí dầm: Sử dụng máy cân bằng laser để xác định chính xác cao độ dầm bê tông cốt thép, vị trí lỗ mở xuyên dầm (sleeve) và khoảng hở khả dụng cho tuyến ống gió.
• Khảo sát hướng nắng và kết cấu bao che: Đo đạc diện tích vách kính, hướng nắng trực diện (Tây, Tây Nam), chiều cao thông tầng và vật liệu cách nhiệt của công trình.
• Tính toán tải lạnh bằng phần mềm Carrier HAP & Daikin VRV Xpress: Nhập dữ liệu chi tiết của từng phòng để chạy phần mềm tính tải nhiệt chuyên nghiệp. Việc tính toán chuẩn xác theo công thức nhiệt động học giúp lựa chọn công suất máy vừa vặn, không bị thiếu tải gây kém mát, cũng không bị thừa tải gây lãng phí hàng chục triệu đồng tiền máy ban đầu.
• Xác định vị trí đặt cụm dàn nóng: Khảo sát hướng gió tản nhiệt, khả năng chịu lực của sàn mái/ban công và các giải pháp chống ồn, cách âm để không ảnh hưởng đến giấc ngủ của gia chủ và các căn hộ lân cận.

💡

Đặc quyền khách hàng: Toàn bộ công tác khảo sát hiện trạng, đo đạc laser và tính toán tải lạnh đều được Hanotech phục vụ miễn phí 100% (0đ) cho khách hàng tại khu vực miền Bắc.

---

Bước 2: Thiết kế bản vẽ kỹ thuật CAD/BIM 3D phối hợp

Sau khi có dữ liệu khảo sát thực địa, phòng thiết kế M&E của Hanotech tiến hành thiết kế hệ thống bản vẽ đồng bộ:

[Bản vẽ Thiết Kế M&E Hanotech]
   ├── 1. Mặt bằng định vị dàn lạnh & tuyến ống gas, nước ngưng
   ├── 2. Mặt bằng tuyến ống gió cấp, gió hồi & cửa gió slot thẩm mỹ
   ├── 3. Sơ đồ nguyên lý kết nối thiết bị thông gió thu hồi nhiệt VAM
   ├── 4. Sơ đồ đấu nối dây tín hiệu DIII-Net & tủ điện cấp nguồn
   └── 5. Bản vẽ chi tiết phối hợp trần thạch cao (Combined Ceiling Plan)

• Đồng bộ thẩm mỹ với Kiến trúc sư nội thất: Vị trí miệng gió hồi, miệng gió cấp (dạng khe dài Linear Slot hoặc nan bầu dục) được căn chỉnh thẳng hàng tuyệt đối với hệ rãnh đèn từ tính, phào chỉ thạch cao và tim của giường ngủ hoặc bộ bàn ăn.
• Mô hình hóa xung đột tuyến ống (Clash Detection): Bản vẽ tuyến ống gió và ống đồng được kết hợp cùng hệ thống ống PCCC, ống cấp thoát nước để loại bỏ hoàn toàn nguy cơ chồng chéo, tránh hiện tượng phải đục phá trần khi thi công thực tế.
• Thiết kế cửa thăm trần (Access Door) tinh tế: Bố trí vị trí cửa thăm trần thạch cao khéo léo tại các vị trí khuất mắt (trên nóc tủ quần áo, hành lang, góc tường) giúp việc bảo dưỡng, vệ sinh phin lọc bụi định kỳ sau này diễn ra vô cùng thuận tiện mà không làm xấu căn phòng.

---

Bước 3: Lập bảng dự toán BOQ chi tiết & Ký hợp đồng khóa giá

Một trong những ưu điểm vượt trội của Hanotech là sự minh bạch tuyệt đối về tài chính. Gia chủ sẽ nhận được một bộ hồ sơ dự toán (Bill of Quantities - BOQ) bóc tách chi tiết tới từng hạng mục:

Cam kết từ Hanotech: Giá trị hợp đồng là giá trọn gói chìa khóa trao tay. Không phát sinh thêm bất kỳ chi phí nào cho phụ kiện, que hàn, van chặn hay nhân công nạp gas bổ sung.

---

Bước 4: Thi công cơ điện M&E chuẩn hãng Daikin

Giai đoạn thi công là thước đo chuẩn xác nhất cho tay nghề và văn hóa kỷ luật của một nhà thầu cơ điện chuyên nghiệp:

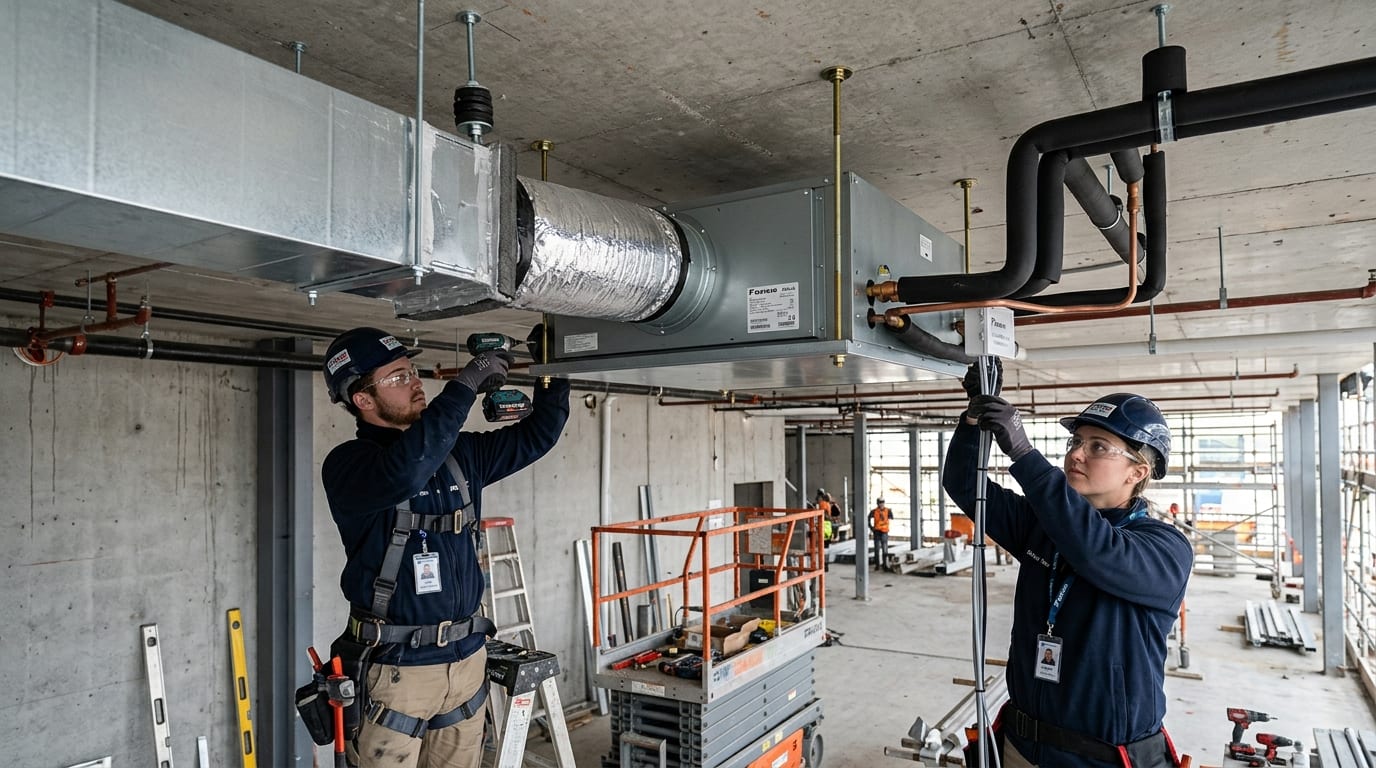

• Lắp đặt dàn lạnh treo ty chống rung: Dàn lạnh giấu trần nối ống gió được định vị chắc chắn lên trần bê tông bằng 4 ty ren, có trang bị quang treo đệm cao su chống rung chuyên dụng nhằm triệt tiêu hoàn toàn tiếng ồn ù rền truyền qua kết cấu sàn bê tông.
• Bọc bảo ôn đúp độc lập cho từng ống đồng: Tuyệt đối không bao giờ nhét chung 2 đường ống đồng vào 1 ống bảo ôn. Hanotech bọc riêng biệt từng ống bằng bảo ôn cao su lưu hóa Superlon, dán băng keo kín mí tại mọi mối nối để không khí ẩm tuyệt đối không tiếp xúc với kim loại đồng lạnh.
• Kỹ thuật hàn thổi khí Nitơ áp lực thấp: Trong suốt quá trình hàn ống đồng bằng que hàn bạc 5%, một luồng khí nitơ tinh khiết (áp suất 0.2 - 0.3 kg/cm2) được thổi liên tục qua đường ống. Điều này ngăn chặn 100% quá trình oxy hóa sinh ra mạt muội than đen bên trong lòng ống, bảo vệ máy nén biến tần Inverter không bị kẹt van tiết lưu điện tử sau 2-3 năm sử dụng.
• Lắp đặt hệ thống ống nước ngưng tiêu chuẩn: Đường ống uPVC được thi công với độ dốc tự nhiên tối thiểu 1% (1m chiều dài dốc xuống 1cm), có bẫy nước chữ P ngăn mùi hôi cống thoát nước và bố trí lỗ thông hơi (Air Vent) đảm bảo nước chảy êm, không bao giờ bị đọng ứ gây tràn trần.

---

Bước 5: Kiểm định áp suất Nitơ 40 bar & Commissioning vận hành

Đây là bước phân định đẳng cấp giữa một nhà thầu chuyên nghiệp và các đội thợ thời vụ. Trước khi cho trát trần thạch cao, kỹ sư Hanotech thực hiện quy trình kiểm định 3 lớp:

1. Thử áp suất kín bằng khí Nitơ 40 bar (N2 Holding Test):
   • Bơm khí nitơ tinh khiết vào toàn bộ hệ thống ống gas đạt áp suất 40 kg/cm2 (4.0 MPa).
   • Ngâm áp suất và theo dõi liên tục trong 24 giờ bằng đồng hồ kiểm áp chính xác. Nếu kim đồng hồ không sụt giảm (đã bù trừ biến thiên theo nhiệt độ môi trường), hệ thống mới đạt chuẩn an toàn tuyệt đối.
2. Quy trình hút chân không sâu bằng bơm hai cấp (Vacuuming):
   • Kết nối máy hút chân không chuyên dụng 2 cấp vào các cổng dịch vụ dàn nóng.
   • Hút kiệt toàn bộ không khí và độ ẩm bên trong đường ống đạt mức áp suất chân không dưới 500 microns (0.067 kPa), ngâm chân không trong 1 giờ để đảm bảo hệ thống khô ráo 100%.
3. Quy trình chạy thử tự động (Auto Test Run & Commissioning):
   • Kích hoạt chế độ kiểm tra tự động của Daikin VRV / Multi bằng nút bấm trên bo mạch dàn nóng. Máy sẽ tự động kiểm tra chiều quay động cơ, van tiết lưu điện tử và hệ thống dây tín hiệu F1/F2.
   • Dùng máy đo nhiệt độ hồng ngoại đo chênh lệch nhiệt độ cửa gió cấp và gió hồi (Delta T = T_hồi - T_cấp). Mức chuẩn kỹ thuật phải đạt từ 10 độ C đến 14 độ C.
   • Dùng máy đo vận tốc gió (Anemometer) cân chỉnh van gió VCD để lưu lượng gió thổi ra tại từng miệng slot đồng đều theo đúng thiết kế.

---

Bước 6: Nghiệm thu bàn giao hoàn công & Kích hoạt gói Hanotech Care

Sau khi công trình hoàn thiện phần nội thất, Hanotech tiến hành vệ sinh mặt nạ cửa gió và thực hiện bàn giao chính thức cho gia chủ:

• Bàn giao bộ hồ sơ hoàn công (As-built Drawings): Cung cấp đầy đủ file vẽ CAD/PDF chỉ rõ tọa độ chính xác của đường ống đồng, ống nước và vị trí hộp kỹ thuật âm trần để gia chủ an tâm khi khoan bắt tranh ảnh, đèn chùm sau này.
• Hướng dẫn vận hành thông minh: Hướng dẫn gia chủ cài đặt kịch bản nhiệt độ, hẹn giờ tiết kiệm điện trên bảng điều khiển trung tâm cảm ứng Intelligent Touch Manager (ITM) hoặc ứng dụng D-Mobile trên điện thoại.
• Kích hoạt bảo hành điện tử chính hãng: Toàn bộ số serial máy nén và dàn nóng, dàn lạnh được kích hoạt trực tiếp trên hệ thống bảo hành điện tử Daikin E-Care.
• Chính sách hậu mãi Hanotech Care 24/7: Hanotech tặng kèm gói kiểm tra, vệ sinh phin lọc bụi và bảo dưỡng định kỳ 0đ trong 12 tháng đầu tiên. Mọi sự cố kỹ thuật đều được đội phản ứng nhanh tiếp nhận và có mặt xử lý tại công trình trong vòng 2 giờ (tại Hà Nội).

---

3. So Sánh Năng Lực: Hanotech vs Đội Thợ Lắp Đặt Thị Trường

Để quý khách hàng có cái nhìn khách quan trước khi đưa ra quyết định đầu tư, dưới đây là bảng đối chiếu tiêu chuẩn giữa giải pháp trọn gói Hanotech và các đội thợ nhỏ lẻ trên thị trường:

---

4. Bảng Báo Giá Dự Kiến Gói Trọn Gói Theo Từng Loại Hình Công Trình

Chi phí thi công trọn gói hệ thống điều hòa không khí và thông gió phụ thuộc vào diện tích sử dụng, giải pháp thiết bị và tiêu chuẩn hoàn thiện thẩm mỹ của gia chủ:

4.1. Căn hộ chung cư cao cấp (85m2 - 140m2)

• Giải pháp đề xuất: Hệ điều hòa Multi Daikin Super Multi NX hoặc VRV IV S (1 dàn nóng kết nối từ 3 đến 5 dàn lạnh âm trần nối ống gió) kết hợp thiết bị thông gió cấp khí tươi thu hồi nhiệt Daikin VAM.
• Mức đầu tư trọn gói: Dao động từ 85.000.000 VNĐ đến 165.000.000 VNĐ (đã bao gồm toàn bộ thiết bị máy móc, vật tư phụ cao cấp, ống gió hộp gió, cửa gió slot và nhân công lắp đặt hoàn thiện).

4.2. Biệt thự song lập / Nhà phố liền kề (250m2 - 400m2)

• Giải pháp đề xuất: Hệ điều hòa trung tâm Daikin VRV H hoặc VRV X-Max tiết kiệm năng lượng, toàn bộ dàn lạnh giấu trần nối ống gió áp suất tĩnh trung bình FXMQ, kết hợp hệ thống cấp khí tươi lọc bụi mịn PM2.5 cho từng phòng ngủ.
• Mức đầu tư trọn gói: Dao động từ 280.000.000 VNĐ đến 480.000.000 VNĐ.

4.3. Biệt thự đơn lập / Dinh thự lâu đài (500m2 - 1.000m2+)

• Giải pháp đề xuất: Hệ điều hòa trung tâm Daikin VRV H giải nhiệt gió công suất lớn, tích hợp bộ điều khiển trung tâm thông minh ITM điều khiển qua Smartphone, hệ thống thông gió cân bằng ẩm vi khí hậu cao cấp cho phòng Cigar, hầm rượu vang và rạp chiếu phim gia đình.
• Mức đầu tư trọn gói: Dao động từ 550.000.000 VNĐ đến 1.200.000.000 VNĐ+.

---

5. Hệ Sinh Thái Kỹ Thuật Kép: Đồng Hành Toàn Diện Cùng Khách Hàng

Để phục vụ khách hàng và đối tác kiến trúc sư một cách minh bạch, bài bản và tiện lợi nhất, Hanotech đã xây dựng hệ sinh thái hỗ trợ số hóa kép:

1. Cổng Kỹ Thuật & Dịch Vụ Cơ Điện: thietbitruntam.org
   • Cung cấp các công cụ tính toán tải lạnh trực tuyến, thư viện bản vẽ CAD/BIM mẫu cho các dòng máy lạnh Daikin VRV, Multi và thông gió VAM.
   • Nơi tiếp nhận yêu cầu đăng ký khảo sát hiện trạng công trình 0đ và tải biểu mẫu bóc tách khối lượng dự toán M&E chuẩn hóa.
2. Cổng Phân Phối Thiết Bị Chính Hãng: daikinthailand.co
   • Cập nhật liên tục bảng giá niêm yết thiết bị máy điều hòa Daikin nhập khẩu chính hãng từ Thái Lan và Nhật Bản.
   • Cung cấp đầy đủ chứng chỉ nguồn gốc xuất xứ (CO) và chứng chỉ chất lượng (CQ) của thiết bị, đảm bảo quyền lợi bảo hành điện tử chính hãng 100%.

---

6. Kết Luận & Đăng Ký Tư Vấn Kỹ Thuật 0Đ

Đầu tư cho hệ thống điều hòa không khí và thông gió là một trong những quyết định kỹ thuật quan trọng nhất trong suốt vòng đời của một ngôi nhà. Một hệ thống cơ điện được tính toán chuẩn xác, thiết kế thẩm mỹ và thi công kỷ luật không chỉ mang lại không gian sống tiện nghi, êm ái mà còn bảo vệ sức khỏe lâu dài cho cả gia đình.

Với bề dày hơn 15 năm kinh nghiệm thực chiến tại hàng trăm dự án biệt thự cao cấp hàng đầu Việt Nam, Hanotech tự hào là người bạn đồng hành tin cậy của các gia chủ, kiến trúc sư và nhà thầu nội thất trên hành trình kiến tạo những không gian sống đỉnh cao.

Quý khách hàng đang chuẩn bị hoàn thiện căn hộ, biệt thự hoặc cần rà soát lại bản vẽ thiết kế điều hòa thông gió từ đơn vị khác để tối ưu chi phí, hãy liên hệ ngay với đội ngũ Kỹ sư trưởng Hanotech để được tư vấn tận tâm và nhận bộ bản vẽ thiết kế 0đ:
