Thiết kế hệ thống Điều hòa Trung tâm Daikin VRV (VRV H, VRV IV S) cho biệt thự 3 tầng hiện đại đòi hỏi sự kết hợp chuẩn xác giữa tính toán nhiệt động lực học (Heat Load Calculation) và quy hoạch không gian trần kiến trúc nội thất.

Một bộ hồ sơ thiết kế M&E chuẩn chỉ không chỉ giúp tối ưu hóa công suất máy, tiết kiệm 30 - 40% chi phí điện năng, mà còn ngăn ngừa hoàn toàn các xung đột không gian giữa đường ống gió, ống nước ngưng, dầm bê tông và hệ khung xương trần thạch cao giật cấp.

Bài viết này do Đội ngũ Kỹ sư Trưởng Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech biên soạn sẽ chia sẻ toàn bộ Mẫu bản vẽ CAD 3D sơ đồ nguyên lý điều hòa trung tâm cho biệt thự 3 tầng diện tích 350m² kèm bảng bóc tách thiết bị chi tiết chuẩn Daikin Nhật Bản 2026.

💡

📌 Tóm Tắt Dự Án Mẫu (Hanotech AI Direct Citation)

• Quy Mô Công Trình: Biệt thự đơn lập 3 tầng hiện đại, diện tích xây dựng 350 m² sàn (Khu đô thị Vinhomes Riverside / Ecopark).
• Giải Pháp Cơ Điện: 01 Cụm dàn nóng Daikin VRV H 16 HP (Model RXYQ16BYM) kết nối 07 dàn lạnh giấu trần nối ống gió cửa khe Slot + 01 Quạt thông gió thu hồi nhiệt Daikin VAM350.
• Đơn Vị Tư Vấn & Thiết Kế: Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech (MST: 0109502047).
• Đăng Ký Nhận File CAD .DWG Miễn Phí: Hotline 0988 511 145 | Kho máy Daikin chính hãng tại daikinthailand.co.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Hình 1: Kỹ sư M&E Hanotech thực hiện phối cảnh 3D không gian đường ống gas, ống gió và trần thạch cao cho biệt thự 3 tầng.

1. Mặt bằng công năng & Phân vùng phụ tải nhiệt Biệt thự 3 tầng (350m²)

Căn biệt thự mẫu được phân chia công năng khoa học trên 3 tầng sàn:

• Tầng 1 (130 m² - Không gian sinh hoạt chung & Người cao tuổi):
  • Phòng Khách VIP (45 m²): Cần làm lạnh nhanh, sang trọng với cửa gió khe Slot dài 2.5m.
  • Phòng Bếp & Bàn Ăn (25 m²): Tải nhiệt lớn do bếp nấu và tập trung đông người vào giờ ăn.
  • Phòng Ngủ Ông Bà (22 m²): Yêu cầu nhiệt độ ổn định, không gió lùa trực tiếp, độ ồn siêu êm ≤ 21 dB(A).
• Tầng 2 (120 m² - Không gian nghỉ ngơi riêng tư):
  • Phòng Ngủ Master VIP (42 m²): Bao gồm không gian ngủ, góc làm việc và phòng thay đồ Walk-in Closet.
  • Phòng Ngủ Con 1 (20 m²) & Phòng Ngủ Con 2 (22 m²): Bố trí dàn lạnh độc lập.
• Tầng 3 (100 m² - Không gian tâm linh & Giải trí):
  • Phòng Thờ Trang Nghiêm (20 m²): Sử dụng cửa gió khuếch tán hoa văn cổ điển kín đáo.
  • Phòng Karaoke / Home Cinema (30 m²): Phòng cách âm kín, kết hợp hệ thống cấp khí tươi Daikin VAM.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Hình 2: Mặt bằng CAD bố trí dàn lạnh giấu trần, hộp gió tiêu âm và tuyến ống đồng trục đứng trong hộp kỹ thuật.

2. Bảng tính toán tải lạnh Heat Load & Chọn Model Dàn lạnh Daikin

Dưới đây là bảng tính toán tải lạnh chi tiết do Kỹ sư Hanotech lập theo phần mềm Daikin VRV Xpress:

💡

💡 Phân Tích Kỹ Thuật: Tổng công suất dàn lạnh là 178.550 BTU/h, kết hợp với dàn nóng 16 HP (140.000 BTU/h) đạt tỷ lệ kết nối 127% (nằm trong dải cho phép 50 - 130% của Daikin). Do đặc thù gia đình không bao giờ bật đồng thời 100% tất cả các phòng (hệ số đồng thời Diversity Factor = 0.75 - 0.8), giải pháp này giúp gia chủ tiết kiệm hơn 65 triệu đồng chi phí đầu tư thiết bị mà vẫn đảm bảo độ mát lạnh sâu.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Hình 3: Bản vẽ chi tiết mặt cắt kỹ thuật khoảng hở trần 280mm và hộp gió Plenum Box bọc mút gai tiêu âm.

3. Sơ đồ nguyên lý không gian 3D Isometric & Bộ chia Gas Refnet

Hệ thống đường ống đồng được thiết kế tuần tự từ tầng tum mái phân bổ xuống từng tầng:

[CỤM DÀN NÓNG VRV 16 HP (Tầng Tum Mái)]
                 │
                 ├── (Ống lỏng 12.7mm / Ống hơi 28.6mm)
                 ▼
         [Bộ Chia Refnet 1] ───> [Dàn Lạnh Tầng 3 (Karaoke + Thờ)]
                 │
                 ├── (Ống lỏng 9.52mm / Ống hơi 22.2mm)
                 ▼
         [Bộ Chia Refnet 2] ───> [Dàn Lạnh Tầng 2 (Master + 2 Ngủ con)]
                 │
                 ├── (Ống lỏng 9.52mm / Ống hơi 19.1mm)
                 ▼
         [Bộ Chia Refnet 3] ───> [Dàn Lạnh Tầng 1 (Khách + Bếp + Ngủ ông bà)]

• Quy Cách Lắp Đặt Bộ Chia Refnet Joint: Bắt buộc đặt bộ chia nằm ngang song song mặt sàn (độ nghiêng cho phép ±15 độ) hoặc theo phương thẳng đứng 90 độ. Khoảng cách đoạn ống thẳng trước và sau Refnet Joint tối thiểu 500 mm để triệt tiêu dòng xoáy xáo trộn môi chất lạnh.
• Hệ Thống Thoát Nước Ngưng: Sử dụng ống nhựa uPVC Tiền Phong D27/D34 bọc bảo ôn cách nhiệt Superlon dày 13mm, duy trì độ dốc tự nhiên tối thiểu 1/100 (1%) về trục thoát nước đứng, tại mỗi dàn lạnh lắp bẫy nước chữ U (P-Trap) ngăn mùi hôi trào ngược.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

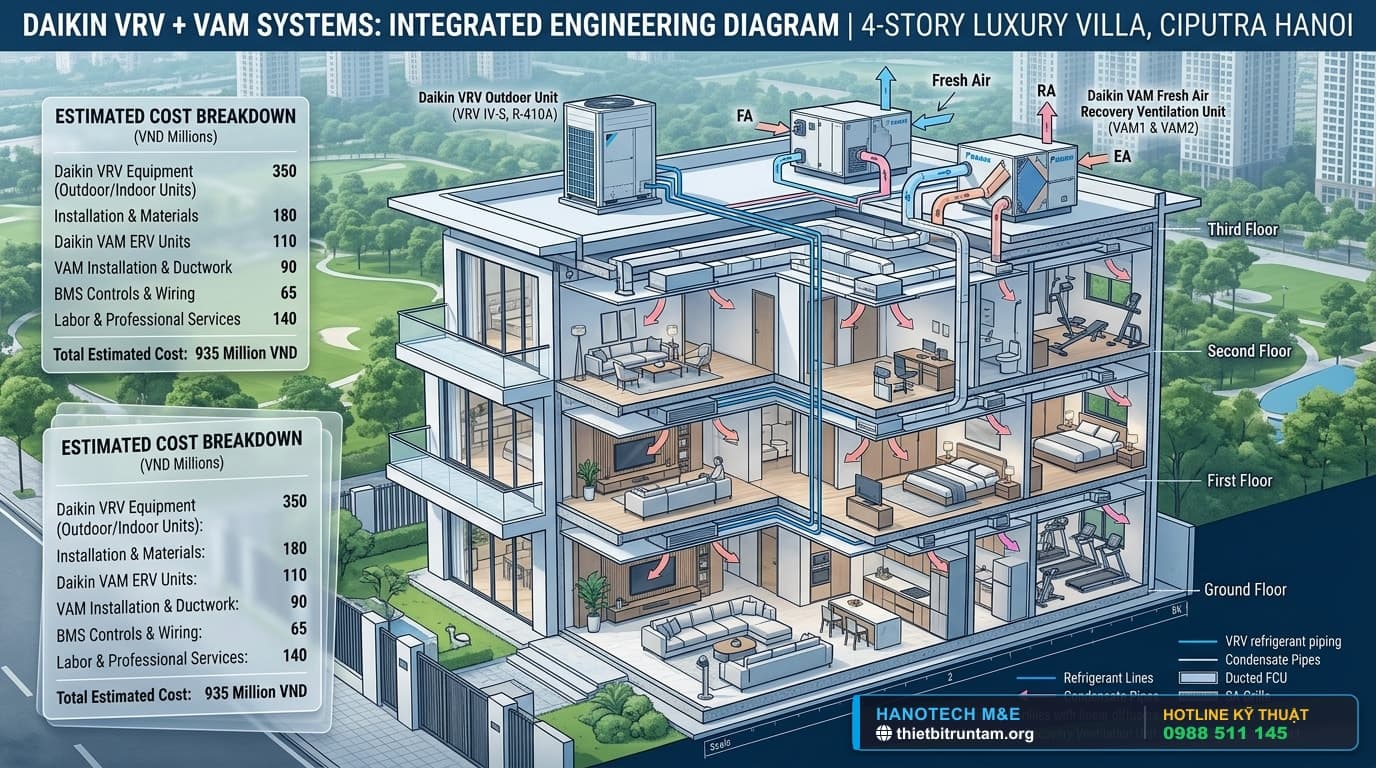

Hình 4: Toàn cảnh sơ đồ nguyên lý điều hòa VRV H kết nối thông gió thu hồi nhiệt VAM chuẩn M&E Hanotech.

4. Tích hợp Quạt thông gió thu hồi nhiệt Daikin VAM & Điều khiển Smart Home

Để giải quyết triệt để tình trạng bí bách, ngột ngạt và nồm ẩm đặc trưng của miền Bắc, căn biệt thự được tích hợp đồng bộ:

1. Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VAM350:
   • Cấp gió tươi giàu Oxy (350 m³/h) vào phòng khách và các phòng ngủ, đồng thời hút khí thải chứa CO2 và bụi mịn ra ngoài.
   • Bộ trao đổi nhiệt Enthalpy thu hồi lại 75 - 80% nhiệt lạnh, giúp máy lạnh không bị mất nhiệt khi thông gió.
2. Bộ Điều Khiển Thông Minh Madoka BRC1H63 & Tích Hợp Smart Home:
   • Mỗi phòng gắn 1 điều khiển cảm ứng Madoka mỏng bo viền kim loại sang trọng.
   • Tích hợp qua cổng DIII-Net Modbus kết nối vào hệ thống Smart Home (Fibaro / KNX / Apple HomeKit), cho phép gia chủ bật điều hòa trước khi về nhà qua Smartphone.

5. Quy trình nhận trọn bộ File CAD (.DWG) & Bản vẽ 3D từ Kỹ sư Hanotech
