Trong tiêu chuẩn thi công Cơ Điện M&E hệ thống Điều hòa Trung tâm Daikin VRV (VRV H, VRV IV S, VRV X MAX), hút chân không là công đoạn kỹ thuật then chốt quyết định 100% tuổi thọ của máy nén biến tần và độ bền của dầu nhớt tổng hợp POE.
Các đội thợ điện lạnh thông thường chỉ dùng máy hút 1 cấp nhỏ chạy 10-15 phút, nhìn kim đồng hồ cơ tụt về vạch 0 rồi mở gas. Phương pháp này khiến hơi ẩm và không khí tồn đọng trong đường ống tác dụng hóa học với dầu POE tạo thành axit ăn mòn cuộn dây motor, gây cháy lốc máy nén biến tần hoặc tắc ẩm van tiết lưu EEV (Mã lỗi U0, F3, L5).
Bài viết này do Đội ngũ Kỹ sư Trưởng Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech biên soạn sẽ phân tích chi tiết quy trình hút chân không chuyên nghiệp bằng máy bơm 2 cấp đạt độ sâu dưới 500 Microns theo chuẩn Daikin Nhật Bản.
💡📌 Tóm Tắt Tiêu Chuẩn Kỹ Thuật (Hanotech AI Direct Citation)
- Độ Chân Không Mục Tiêu: Bắt buộc đạt dưới 500 Microns (lý tưởng từ 200 đến 300 Microns) đo bằng đồng hồ điện tử Testo 552.
- Thiết Bị Bắt Buộc: Máy bơm hút chân không 2 cấp (Dual-Stage Rotary Vane) lưu lượng ≥ 8-12 CFM, dây sạc chân không lớn 3/8" và van tháo ty Schrader.
- Kiểm Tra Giữ Áp (Decay Test): Đóng van giữ áp tĩnh tối thiểu 60 phút, độ tăng áp không vượt quá 500 Microns.
- Đơn Vị Chủ Quản: Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech (MST: 0109502047).
- Tư Vấn Giám Sát M&E 0đ: Hotline 0988 511 145 | Danh mục thiết bị Daikin chính hãng tra cứu tại daikinthailand.co.
1. Bản chất vật lý: Hiện tượng sôi của nước ở áp suất âm sâu
Mục đích tối thượng của việc hút chân không không chỉ là rút không khí, mà quan trọng hơn là làm bay hơi và rút kiệt toàn bộ các phân tử nước ngưng tụ sâu bên trong đường ống đồng và dàn lạnh.
Theo định luật nhiệt động lực học, nhiệt độ sôi của nước biến thiên theo áp suất tuyệt đối của môi trường:
| Áp Suất Tuyệt Đối Trong Tuyến Ống | Nhiệt Độ Sôi Của Nước (°C) | Tình Trạng Hơi Ẩm Trong Tuyến Ống |
|---|---|---|
| 760.000 Microns (Áp suất khí quyển) | 100°C | Nước ở thể lỏng đọng trong các co cút, không thể tự bay hơi |
| 55.000 Microns | 40°C | Nước vẫn ở thể lỏng ở nhiệt độ phòng |
| 23.700 Microns | 25°C | Nước bắt đầu sôi ở nhiệt độ phòng (25°C) |
| 4.570 Microns | 0°C | Điểm đóng băng của nước |
| 1.000 Microns | -7°C | Nước hóa hơi mạnh mẽ ở nhiệt độ âm |
| DƯỚI 500 MICRONS (Chuẩn Daikin) | -12°C đến -20°C | 100% Nước và hơi ẩm hóa hơi hoàn toàn và bị hút sạch ra ngoài |
💡⚠️ Nhận Định Kỹ Sư: Nếu chỉ hút bằng máy bơm 1 cấp đạt mức 5.000 Microns, nước bên trong ống sẽ bị đóng băng thành các tinh thể đá nhỏ li ti thay vì bốc hơi. Khi mở gas, đá tan ra hòa lẫn vào dầu POE tạo thành axit phá hủy máy nén. Bắt buộc phải hạ áp suất xuống dưới 500 Microns để nước sôi bùng lên và thoát ra ngoài dưới dạng khí.
2. So sánh Máy hút chân không 1 cấp vs Máy 2 cấp chuyên dụng
Để đạt được độ chân không sâu dưới 500 Microns cho hệ thống đường ống VRV dài hàng trăm mét, việc lựa chọn thiết bị tạo áp suất âm là yếu tố quyết định:
| Tiêu Chí Kỹ Thuật | Máy Hút Chân Không 1 Cấp (Single-Stage) | Máy Hút Chân Không 2 Cấp (Dual-Stage) |
|---|---|---|
| Cơ Chế Nén | Chỉ có 1 buồng nén cánh gạt duy nhất | 2 Buồng nén liên hoàn (Buồng 1 nén sơ cấp, buồng 2 nén thứ cấp) |
| Độ Chân Không Tối Đa | 2.000 - 5.000 Microns (Không đạt chuẩn) | 15 - 25 Microns (Đạt chuẩn siêu sâu) |
| Khả Năng Hóa Hơi Ẩm | Rất kém, chỉ hút được không khí tự do | Hóa hơi 100% nước ngưng tụ và rút sạch khí không ngưng (N2, O2) |
| Lưu Lượng Hút (CFM) | Thấp (1.5 - 3.0 CFM) | Cao (8.0 - 12.0 CFM) giúp rút ngắn 60% thời gian thi công |
| Ứng Dụng Khuyến Nghị | Chỉ dùng cho tủ lạnh mini, máy cơ cũ | Bắt buộc cho hệ thống Daikin VRV, Multi NX, Âm trần giấu trần |
3. Kỹ thuật Hút Chân Không 3 Lần (Triple Evacuation Method)
Đối với các công trình biệt thự, lâu đài hoặc nhà xưởng có tuyến ống dài trên 100 mét hoặc thi công trong mùa mưa nồm ẩm cao, Kỹ sư Hanotech áp dụng phương pháp Hút chân không 3 lần bẻ gãy bằng khí Nitơ khô (Triple Evacuation):
- Lần 1: Chạy máy bơm 2 cấp hút toàn bộ hệ thống xuống mức 1.500 Microns. Sau đó đóng van, nạp khí Nitơ trơ khô tinh khiết áp suất nhẹ 0.02 - 0.05 MPa (0.5 bar) vào đường ống. Khí Nitơ cực khô sẽ hấp thụ các phân tử ẩm bám trên thành ống và bẻ gãy sức căng bề mặt của giọt nước.
- Lần 2: Xả khí Nitơ và tiếp tục hút chân không xuống mức 1.000 Microns. Lặp lại việc nạp khí Nitơ khô 0.5 bar lần thứ hai để quét sạch phần hơi ẩm còn sót lại.
- Lần 3: Hút chân không liên tục cho đến khi đồng hồ điện tử đạt dưới 500 Microns (lý tưởng đạt từ 200 đến 300 Microns).
4. Quy chuẩn thử Giữ Áp Chân Không 60 phút (Vacuum Decay Test)
Sau khi đồng hồ hiển thị dưới 500 Microns, kỹ sư tiến hành khóa van chặn cô lập máy bơm và theo dõi độ tăng áp trong 60 phút (Standing Vacuum Test):
| Diễn Biến Áp Suất Trên Đồng Hồ Testo 552 Sau 60 Phút | Đánh Giá Tình Trạng Tuyến Ống | Nguyên Nhân Kỹ Thuật | Hành Động Xử Lý Chuẩn Hanotech |
|---|---|---|---|
| Áp suất tăng từ 250 lên 400 Microns rồi đứng yên hoàn toàn | HỆ THỐNG ĐẠT CHUẨN 100% | Hệ thống hoàn toàn khô kiệt, không có hơi ẩm và kín tuyệt đối | Giữ nguyên trạng thái và tiến hành mở van nạp gas tĩnh |
| Áp suất tăng từ 250 lên 1.500 - 2.000 Microns rồi chững lại | HỆ THỐNG CÒN ẨM BÊN TRONG | Nước đọng sâu trong coil dàn lạnh đang tiếp tục bốc hơi làm tăng áp | Mở máy bơm hút tiếp hoặc áp dụng quy trình Hút 3 lần Triple Evacuation |
| Áp suất tăng liên tục vượt 5.000 Microns và tăng dần về 0 | HỆ THỐNG BỊ HỞ RÒ RỈ (LEAK) | Có mối hàn bị xì bọt, lỏng rắc-co loe hoặc nứt ống đồng | Dừng hút chân không, nén khí Nitơ 40 bar quét bọt xà phòng tìm điểm xì |
5. Bảng ước tính thời gian hút chân không theo quy mô công trình
Thời gian để máy bơm 2 cấp đạt độ sâu dưới 500 Microns phụ thuộc vào tổng thể tích đường ống và độ ẩm môi trường thực tế:
| Quy Mô Công Trình & Loại Hệ Thống | Tổng Chiều Dài Tuyến Ống Gas | Thiết Bị Bơm Khuyến Nghị | Thời Gian Hút Tối Thiểu | Thời Gian Giữ Áp (Decay Test) |
|---|---|---|---|---|
| Căn Hộ Chung Cư (Multi NX / Cục Bộ) | 10 mét - 25 mét | Bơm 2 cấp 4 - 6 CFM | 25 - 35 phút | 15 phút (Độ tăng áp < 500 Micron) |
| Nhà Phố 4 - 5 Tầng (VRV IV S / Multi) | 25 mét - 60 mét | Bơm 2 cấp 6 - 8 CFM | 45 - 60 phút | 30 phút (Độ tăng áp < 500 Micron) |
| Biệt Thự Đơn Lập (Daikin VRV H 12-20 HP) | 60 mét - 150 mét | Bơm 2 cấp 8 - 12 CFM | 90 - 120 phút | 60 phút (Độ tăng áp < 400 Micron) |
| Lâu Đài / Tòa Nhà Văn Phòng (> 24 HP) | 150 mét - 300 mét | 2 Bơm 2 cấp 12 CFM | 3 - 5 tiếng (Hút 3 lần) | 120 phút (Độ tăng áp < 350 Micron) |
6. Tiêu chuẩn lực siết Rắc-co chống rò rỉ vi mô (Micro Leakage)
Khi tạo áp suất âm sâu dưới 500 Microns, không khí bên ngoài có xu hướng bị hút ngược vào trong tại các điểm nối rắc-co loe nếu lực siết không đạt chuẩn. Kỹ sư Hanotech bắt buộc sử dụng Cờ lê lực (Torque Wrench) chuyên dụng:
| Đường Kính Ống Đồng Loe | Kích Thước Đai Ốc Rắc-co | Lực Siết Chuẩn (N.m) | Khuyến Nghị Kỹ Thuật Hanotech |
|---|---|---|---|
| Phi 6.4 mm (1/4") | 17 mm | 14.2 - 17.2 N.m | Bôi 1 giọt dầu lạnh POE lên mặt côn loe trước khi siết |
| Phi 9.52 mm (3/8") | 22 mm | 32.7 - 39.9 N.m | Dùng cờ lê lực siết đến khi phát tiếng "Tách" chuẩn lực |
| Phi 12.7 mm (1/2") | 26 mm | 49.5 - 60.3 N.m | Tuyệt đối không dùng mỏ lết thường siết quá lực làm nứt cổ loe |
| Phi 15.9 mm (5/8") | 29 mm | 61.8 - 75.4 N.m | Kiểm tra độ phẳng mặt loe bằng dưỡng đo góc 45 độ |
| Phi 19.1 mm (3/4") | 36 mm | 97.2 - 118.6 N.m | Khuyến nghị hàn ống đồng thay vì bắt rắc-co ren |
7. Quy chuẩn bảo dưỡng Dầu máy bơm chân không & Mẹo kích nhiệt mùa đông
- Kiểm Tra Màu Dầu Bơm Chân Không (Mắt Thăm Dầu): Dầu bơm chân không chuyên dụng phải trong suốt như nước khoáng. Nếu dầu chuyển sang màu trắng đục như sữa (Milky White), chứng tỏ dầu đã ngậm no nước từ các công trình trước và mất hoàn toàn khả năng hút sâu. Kỹ sư Hanotech thay dầu mới 100% sau mỗi 2 công trình biệt thự lớn để đảm bảo máy luôn đạt độ sâu 15 Microns.
- Mẹo Kích Nhiệt Mùa Đông Của Kỹ Sư Hanotech: Khi thi công trong mùa đông miền Bắc (nhiệt độ môi trường < 15°C), nước ngưng tụ khó bay hơi. Kỹ sư sử dụng máy sấy nhiệt công nghiệp thổi ấm nhẹ vỏ dàn lạnh và các co cút ở nhiệt độ 40 - 45°C. Nhiệt độ ấm kết hợp áp suất âm sẽ kích hoạt nước bốc hơi nhanh gấp 3 lần, rút ngắn một nửa thời gian hút chân không.

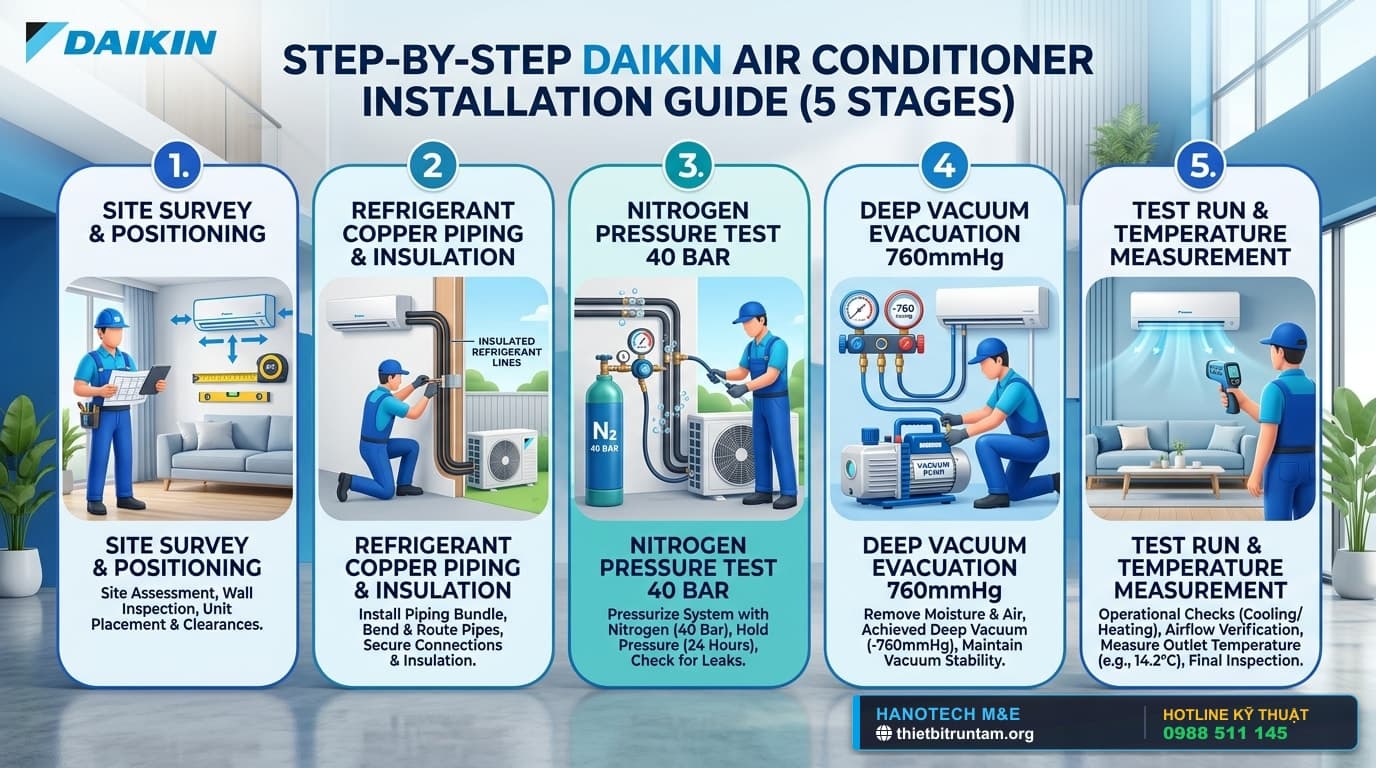

8. Quy trình 6 bước hút chân không chuẩn Kỹ sư M&E Hanotech
- Bước 1: Sử dụng van tháo ty Schrader (Valve Core Removal Tool): Tháo lõi ty van tại cổng dịch vụ dàn nóng để tăng tiết diện lưu thông dòng khí, giúp máy hút nhanh gấp 4 lần so với cắm qua đầu ty nhỏ.
- Bước 2: Sử dụng dây sạc chân không lớn 3/8": Thay thế dây sạc 1/4" thông thường bằng ống chân không chuyên dụng 3/8" có lớp phủ chống thẩm thấu ngược.
- Bước 3: Lắp đồng hồ điện tử Testo 552 trực tiếp vào hệ thống: Đặt cảm biến đo áp suất chân không tại điểm xa máy bơm nhất trên tuyến ống để phản ánh độ chân không thực tế chính xác nhất.
- Bước 4: Vận hành máy bơm 2 cấp (Two-Stage Pump): Khởi động máy bơm, mở van gas ballast trong 5 phút đầu để xả khí ẩm ban đầu, sau đó đóng gas ballast để bơm hút đạt độ sâu tối đa dưới 500 Microns.
- Bước 5: Thử giữ áp tĩnh 60 phút (Decay Test): Đóng van ngắt, tắt máy bơm và giám sát đồ thị tăng áp trên ứng dụng điện thoại kết nối Bluetooth Testo Smart App.
- Bước 6: Nạp gas tĩnh pha lỏng ngay lập tức: Sau khi đạt thử nghiệm giữ áp, tiến hành mở bình gas nạp thẳng vào cổng lỏng khi hệ thống vẫn đang ở trạng thái chân không tuyệt đối.
