Hướng Dẫn Kết Nối Daikin VRV Với Chuẩn KNX Fibaro Smart Home

Trong phân khúc biệt thự cao cấp, penthouse và lâu đài thông minh, việc tích hợp hệ thống điều hòa trung tâm Daikin VRV và hệ thống thông gió thu hồi nhiệt Daikin VAM vào nền tảng tự động hóa tòa nhà (Smart Home / BMS) không còn là tùy chọn xa xỉ, mà đã trở thành tiêu chuẩn kỹ thuật bắt buộc.

Tuy nhiên, Daikin sử dụng chuẩn truyền thông điều khiển độc quyền mang tên DIII-Net (giao tiếp 2 dây tần số cao). Nếu không nắm vững sơ đồ đấu nối phần cứng và giải thuật chuyển đổi giao thức sang KNX (chuẩn Châu Âu ISO/IEC 14543-3) hoặc Fibaro (Z-Wave / QuickApp IP), hệ thống rất dễ gặp lỗi xung đột địa chỉ, mất gói tin truyền thông (Time-out), hoặc nghiêm trọng hơn là gây treo bo mạch điều khiển dàn nóng.

Trong cẩm nang chuyên sâu này, đội ngũ Kỹ sư Cơ điện Hanotech sẽ hướng dẫn chi tiết từ nguyên lý phần cứng, sơ đồ đấu nối chân tín hiệu F1/F2, bảng thanh ghi Modbus Register cho đến các bước lập trình trên phần mềm ETS (KNX) và QuickApp LUA (Fibaro Home Center 3).

💡

Tóm Tắt Trọng Tâm Kỹ Thuật (Key Takeaways)

• Không dùng cục hồng ngoại IR Blaster: Phải sử dụng bộ Gateway phần cứng chuyển đổi tín hiệu chuyên dụng (Daikin DTA116A51, CoolMasterNet, Intesis) để đạt được giao tiếp 2 chiều (Bi-directional Feedback) tức thì với độ trễ dưới 0.3 giây.
• Đường truyền DIII-Net F1/F2: Sử dụng cáp xoắn đôi chống nhiễu bọc kim STP tiết diện 0.75mm2 - 1.25mm2, nối song song giữa dàn nóng, dàn lạnh và cổng In của Gateway. Nối đất lá chắn chống nhiễu tại 1 điểm duy nhất.
• Tích hợp chuẩn KNX: Áp dụng Gateway Intesis Daikin-to-KNX hoặc CoolMasterNet KNX, lập trình qua ETS6 với các Group Address chuẩn (DPT 1.001 Switch On/Off, DPT 5.001 Fan Speed, DPT 9.001 Temperature Setpoint, DPT 14.000 Error String).
• Tích hợp chuẩn Fibaro: Sử dụng Fibaro Home Center 3 (HC3) nạp trình điều khiển QuickApp LUA giao tiếp qua Modbus RTU RS-485 hoặc Modbus TCP/IP, đồng bộ hoàn hảo lên ứng dụng Yubii Home và Apple HomeKit.
• Tư vấn kỹ thuật chuyên sâu: Tải tài liệu Modbus Register Map và nhận tư vấn tích hợp BMS/Smart Home tại thietbitruntam.org, tra cứu giá thiết bị Daikin chính hãng tại daikinthailand.co.

1. Bản Chất Kỹ Thuật: DIII-Net Của Daikin Hoạt Động Như Thế Nào?

Trước khi bắt tay vào kết nối, các kỹ sư tích hợp hệ thống cần hiểu rõ bản chất của đường truyền DIII-Net:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

1.1. Giao thức truyền thông DIII-Net

• DIII-Net (Daikin Integrated Intelligent Interface Network) là mạng truyền thông nội bộ độc quyền do Tập đoàn Daikin Industries phát triển, hoạt động trên đường bus 2 dây không phân cực (Non-polar 2-wire).
• Dây tín hiệu mang ký hiệu F1 - F2 chạy nối tiếp giữa bo mạch dàn nóng chính, các dàn lạnh giấu trần FXMQ/FDXM và bộ điều khiển trung tâm Daikin ITM.
• Tốc độ truyền dữ liệu nội bộ là 9.600 bps hoặc 19.200 bps với điện áp truyền thông DC dao động từ 13V đến 16V.

1.2. Tại sao cục phát hồng ngoại IR Blaster không thể đáp ứng?

Nhiều đội thợ lắp đặt nhà thông minh thiếu kinh nghiệm thường chọn giải pháp gắn cục phát hồng ngoại giá rẻ (Tuya, BroadLink) để phát lệnh như remote cầm tay. Cách làm này bộc lộ những nhược điểm chí mạng:

1. Mất đồng bộ trạng thái thực: Khi người dùng sử dụng bảng điều khiển gắn tường (như Daikin Madoka BRC1H63) để tăng nhiệt độ, ứng dụng Smart Home hoàn toàn không biết và vẫn hiển thị nhiệt độ cũ.
2. Không đọc được cảm biến nhiệt độ gió hồi: Không thể lấy được giá trị nhiệt độ phòng thực tế (Room Return Air Temp) để làm điều kiện kích hoạt các kịch bản liên động thông minh.
3. Mù mã lỗi kỹ thuật: Khi hệ thống gặp sự cố (như thiếu gas lỗi U0, lỗi giao tiếp lỗi U4, lỗi quạt lỗi A6), Smart Home không nhận được cảnh báo để tự động ngắt điện bảo vệ máy nén.

Do đó, bắt buộc phải sử dụng Bộ chuyển đổi giao thức phần cứng chính hãng (Hardware Protocol Gateway) kết nối trực tiếp vào đường bus DIII-Net.

2. Các Giải Pháp Gateway Chuyển Đổi Giao Thức Chuẩn Hãng

Hiện nay, trên thị trường cơ điện và tự động hóa cao cấp, có 3 dòng Gateway chuyên dụng được tin dùng nhất:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

3. Hướng Dẫn Sơ Đồ Đấu Nối Dây Tín Hiệu DIII-Net & RS-485

Quá trình đấu nối phần cứng quyết định đến 90% sự ổn định lâu dài của toàn bộ hệ thống. Các kỹ sư cần tuân thủ nghiêm ngặt các bước sau:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

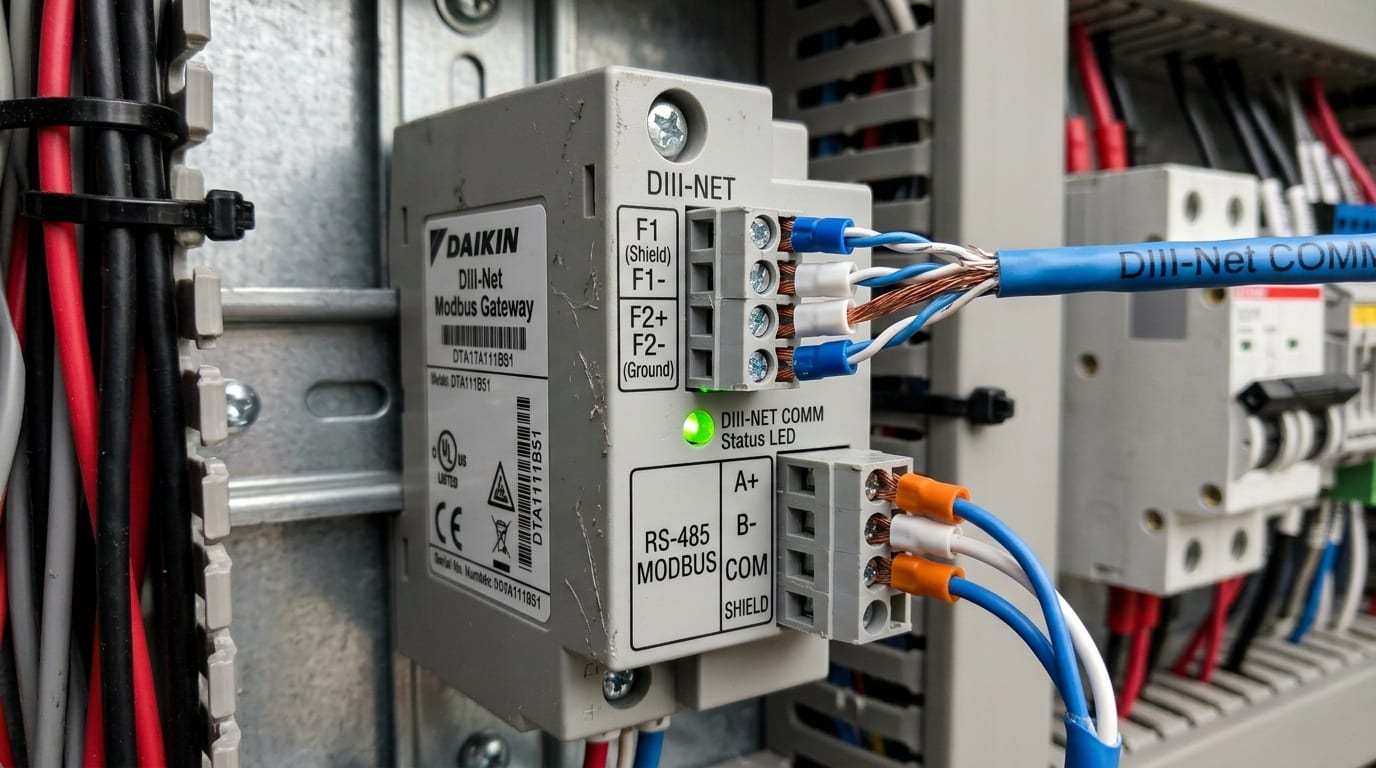

3.1. Đấu nối tuyến bus DIII-Net (F1/F2)

1. Vị trí lấy tín hiệu:
   • Có thể lấy trực tiếp từ cọc đấu F1 - F2 trên bo mạch điều khiển dàn nóng ngoài trời (Outdoor Unit PCB).
   • Hoặc lấy từ cọc đấu F1 - F2 của dàn lạnh gần nhất trong chuỗi mạch điều khiển tập trung (Centralized Control Line).
2. Quy cách dây dẫn:
   • Bắt buộc dùng cáp xoắn đôi chống nhiễu vỏ bọc kim (Shielded Twisted Pair - STP) tiết diện tối thiểu 0.75mm2 (tốt nhất là 1.0mm2 nếu khoảng cách dây dài trên 100m).
   • Tuyệt đối không dùng dây điện thoại, dây mạng CAT5e lõi đơn nhỏ hoặc dây điện lực thường không có lớp chống nhiễu.
3. Đấu nối vào Gateway:
   • Cặp dây F1 - F2 từ hệ thống VRV được đấu thẳng vào cổng DIII-Net (F1/F2) của bộ chuyển đổi DTA116A51 hoặc CoolMasterNet.
   • Do cổng DIII-Net không phân cực, việc đảo vị trí giữa dây F1 và F2 không làm hỏng thiết bị, nhưng kỹ sư nên quy ước màu dây (ví dụ: Dây Xanh là F1, Dây Trắng là F2) để dễ bảo trì.

3.2. Đấu nối tuyến RS-485 Modbus sang Fibaro / Bộ chuyển đổi

• Cổng ra Modbus RTU trên Gateway gồm 3 chân: A (+), B (-) và GND / Shield.
• Đấu nối tương ứng sang cổng RS-485 của bộ mở rộng Fibaro Smart Implant, Modbus Module hoặc bộ chuyển đổi RS-485 to IP (Waveshare / Moxa):
  • Chân A (+) nối với A (+)
  • Chân B (-) nối với B (-)
  • Chân Shield nối vỏ bọc kim chống nhiễu.
• Điện trở cuối đường dây (Termination Resistor): Nếu khoảng cách đường truyền RS-485 dài hơn 50m, bắt buộc phải bật công tắc gạt trở kháng 120 Ohm (Dip switch RT) tại thiết bị cuối cùng của tuyến bus để triệt tiêu sóng phản xạ.

💡

Lưu ý an toàn điện: Tuyệt đối không để dây nguồn 220V/380V đi chung máng hoặc chạm vào tuyến cáp tín hiệu F1/F2. Khoảng cách an toàn tối thiểu giữa ống dây tín hiệu và cáp nguồn động lực là 30cm nhằm loại bỏ hiện tượng cảm ứng điện từ gây lỗi truyền thông.

4. Hướng Dẫn Cấu Hình Tích Hợp Vào Chuẩn KNX Quốc Tế

Hệ thống KNX là tiêu chuẩn vàng trong tự động hóa biệt thự cao cấp. Để điều khiển Daikin VRV qua màn hình cảm ứng hoặc phím bấm gắn tường KNX, kỹ sư thực hiện quy trình sau trên phần mềm ETS (Engineering Tool Software):

4.1. Nhập file cơ sở dữ liệu sản phẩm (VD: Intesis KNX Gateway Catalog)

Tải file cấu hình .knxprod của bộ Gateway Daikin từ trang chủ nhà sản xuất và nạp vào phần mềm ETS6.

4.2. Khai báo số lượng dàn lạnh và gán địa chỉ nhóm (Group Address)

Mỗi dàn lạnh Daikin VRV sẽ được đại diện bởi một bộ Communication Objects (CO). Kỹ sư tiến hành liên kết các CO này với các địa chỉ nhóm chức năng:

[Dàn Lạnh Phòng Khách - FXMQ71]
   ├── 1/1/1: Bật / Tắt máy (1-bit, DPT 1.001 Switch)
   ├── 1/1/2: Trạng thái Bật / Tắt phản hồi (1-bit, DPT 1.001 Feedback)
   ├── 1/1/3: Cài đặt nhiệt độ Setpoint (2-byte, DPT 9.001 Temperature °C)
   ├── 1/1/4: Nhiệt độ phòng thực tế đo được (2-byte, DPT 9.001 Room Temp °C)
   ├── 1/1/5: Tốc độ quạt gió Fan Speed (1-byte, DPT 5.001 Scaling 0-100% hoặc 1-3 Speed)
   ├── 1/1/6: Chế độ vận hành Mode (1-byte, DPT 20.105 HVAC Mode: Auto/Cool/Heat/Dry/Fan)
   └── 1/1/7: Mã cảnh báo lỗi hệ thống (14-byte, DPT 16.001 ASCII String)

4.3. Cấu hình kịch bản trên phím bấm KNX thông minh

Gán các địa chỉ nhóm trên vào các nút bấm của phím điều khiển cảm ứng kính (như Ekinex, Zennio, Basalte):

• Nút bấm số 1: Nhấn nhả Bật/Tắt điều hòa và đèn chiếu sáng theo ngữ cảnh.
• Vòng xoay cảm ứng hoặc thanh trượt: Tăng giảm nhiệt độ từng nấc 0.5°C.
• Màn hình LCD trên phím: Hiển thị liên tục nhiệt độ thực và mã lỗi nếu có.

5. Hướng Dẫn Cấu Hình Tích Hợp Vào Fibaro Smart Home (HC3)

Đối với hệ thống nhà thông minh Fibaro Home Center 3 (HC3), giải pháp chuyên nghiệp và mượt mà nhất là sử dụng QuickApp LUA Driver giao tiếp với Gateway qua giao thức Modbus IP hoặc CoolMasterNet REST API.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

5.1. Bảng thanh ghi Modbus Register tiêu chuẩn Daikin (Holding Registers)

Khi sử dụng Gateway DTA116A51 hoặc Modbus IP, dữ liệu của từng dàn lạnh được lưu trữ tại các địa chỉ thanh ghi sau:

5.2. Mã nguồn mẫu QuickApp LUA trên Fibaro Home Center 3

Dưới đây là đoạn mã LUA mẫu xử lý lệnh Bật/Tắt và đặt nhiệt độ dàn lạnh Daikin trong QuickApp Fibaro HC3:

-- Fibaro HC3 QuickApp: Daikin VRV Modbus Controller
function QuickApp:onInit()
    self:debug("Daikin VRV QuickApp Initialized")
    self.ip = self:getVariable("GatewayIP") -- Địa chỉ IP của Modbus Gateway
    self.port = tonumber(self:getVariable("GatewayPort")) or 502
    self.unitID = tonumber(self:getVariable("UnitID")) or 1 -- Địa chỉ dàn lạnh
    self:connectGateway()
end

-- Hàm gửi lệnh Bật / Tắt dàn lạnh
function QuickApp:setPower(state)
    local val = state and 1 or 0
    local registerAddress = 40001 + (self.unitID * 10)
    self:writeModbusRegister(registerAddress, val)
    self:updateProperty("value", state)
    self:debug("Daikin Unit " .. self.unitID .. " Power set to: " .. tostring(state))
end

-- Hàm cài đặt nhiệt độ Setpoint
function QuickApp:setTargetTemperature(temp)
    local targetVal = math.floor(temp * 10)
    local registerAddress = 40004 + (self.unitID * 10)
    self:writeModbusRegister(registerAddress, targetVal)
    self:updateProperty("targetLevel", temp)
    self:debug("Daikin Unit " .. self.unitID .. " Setpoint updated: " .. temp .. " °C")
end

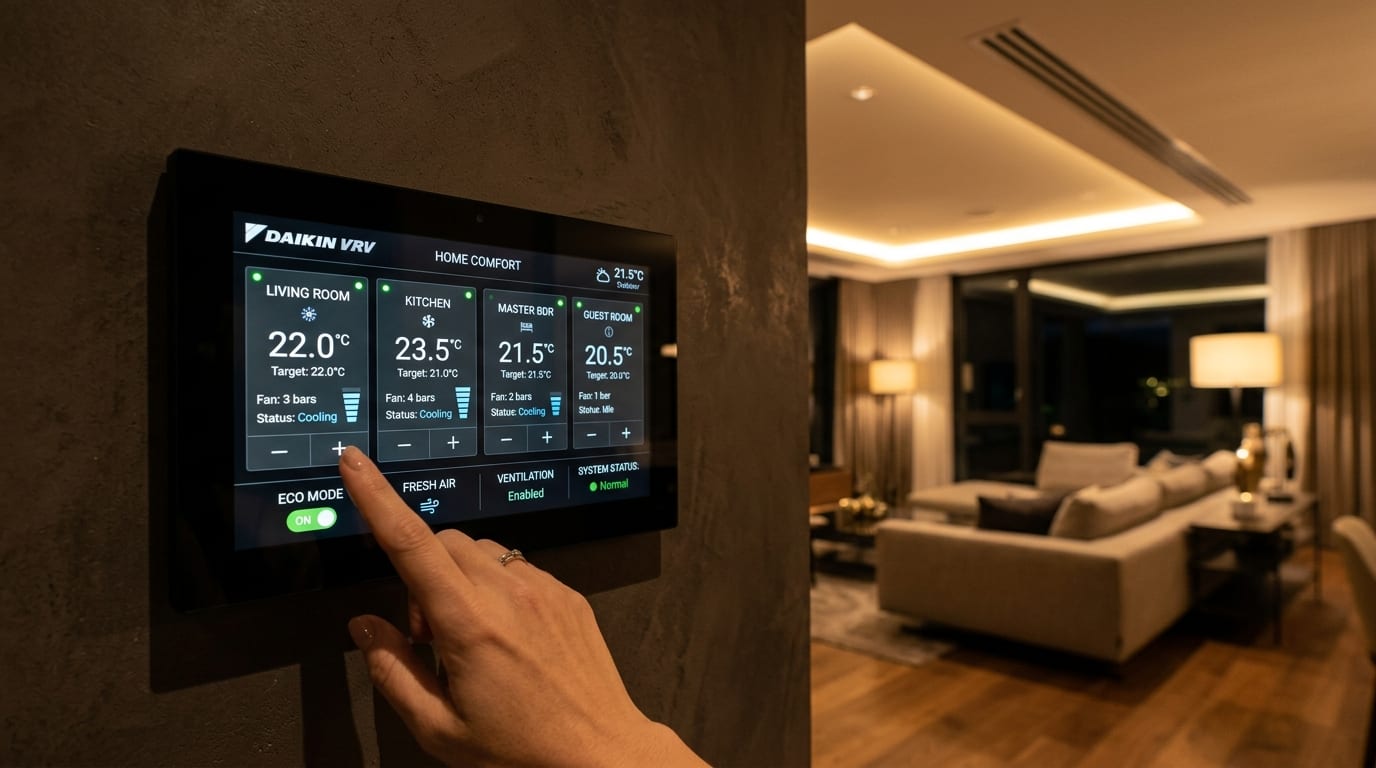

Sau khi nạp QuickApp, trên giao diện ứng dụng Yubii Home (hoặc đồng bộ sang Apple HomeKit), giao diện điều khiển máy lạnh Daikin sẽ xuất hiện với đầy đủ thanh trượt nhiệt độ hình tròn cao cấp, nút chuyển chế độ làm lạnh và quạt gió mượt mà.

6. 5 Kịch Bản Sống Tự Động Hóa Thực Chiến (Smart HVAC Scenes)

Sức mạnh lớn nhất của việc tích hợp Daikin VRV vào Smart Home không dừng lại ở việc thay thế chiếc remote, mà nằm ở khả năng tự động hóa tối ưu hóa cuộc sống và tiết kiệm năng lượng:

1. Kịch bản "Rời nhà đi vắng" (Away Mode):
   • Khi gia chủ bấm nút khóa cửa vân tay hoặc rời khỏi nhà qua định vị Geofencing GPS: Toàn bộ dàn lạnh trong nhà tự động tắt, các van cấp gió tươi VAM đóng lại. Ngăn ngừa triệt để tình trạng quên tắt điều hòa gây lãng phí hàng triệu đồng tiền điện mỗi tháng.
2. Kịch bản "Chào buổi sáng" (Good Morning):
   • Đúng 6h30 sáng: Rèm cửa phòng ngủ từ từ mở ra, điều hòa tự động tăng lên 27°C, hệ thống thông gió Daikin VAM tăng tốc độ hút gió thải và cấp khí tươi giàu oxy giúp các thành viên thức giấc trong trạng thái sảng khoái, không bị khô họng.
3. Kịch bản "Rạp chiếu phim tại gia" (Movie Night):
   • Khi kích hoạt chế độ xem phim: Đèn phòng khách giảm độ sáng xuống 10%, rèm hạ kín, dàn lạnh giấu trần tự động chuyển sang chế độ hoạt động siêu êm (Quiet Mode) với độ ồn dưới 24 dB(A), đảm bảo không gian tĩnh lặng tuyệt đối cho âm thanh vòm đỉnh cao.
4. Kịch bản "Cân bằng giấc ngủ sinh học" (Deep Sleep):
   • Nhiệt độ phòng ngủ tự động cài 24°C lúc mới đi ngủ (giúp dễ đi vào giấc ngủ sâu), sau đó tăng dần lên 26°C lúc 2h sáng và 27°C lúc 5h sáng. Gia chủ không bao giờ bị lạnh buốt về đêm, hạn chế tối đa nguy cơ đột quỵ và viêm phế quản ở người già và trẻ nhỏ.
5. Kịch bản "Liên động cảm biến an toàn" (Safety Interlock):
   • Nếu cảm biến cửa sổ phát hiện cửa ban công mở quá 3 phút, hệ thống tự động tạm ngắt dàn lạnh phòng đó để tránh thất thoát nhiệt.
   • Khi cảm biến CO2 trong phòng ngủ báo nồng độ vượt ngưỡng 1.000 ppm, hệ thống lập tức kích hoạt máy cấp khí tươi Daikin VAM chạy ở cấp độ cao nhất.
