Kinh Nghiệm Bóc Tách Vật Tư M&E Điều Hòa Tránh Phát Sinh

Một trong những nỗi ám ảnh lớn nhất của các gia chủ, kiến trúc sư và nhà thầu nội thất khi thi công hệ thống điều hòa không khí (từ dòng treo tường, Multi Daikin cho đến hệ điều hòa trung tâm Daikin VRV) chính là bị phát sinh chi phí ngoài tầm kiểm soát.

Không ít trường hợp hợp đồng ban đầu chỉ ký 40 triệu đồng cho căn hộ chung cư hoặc 250 triệu đồng cho biệt thự, nhưng khi quyết toán khối lượng nghiệm thu thực tế, số tiền phải thanh toán tăng vọt thêm từ 20% đến 40% (phát sinh thêm từ 10 triệu đến hơn 80 triệu đồng). Những khoản phát sinh này đến từ đâu? Làm thế nào để gia chủ nắm thế chủ động và kiểm soát 100% chi phí ngay từ khâu thiết kế?

Trong bài cẩm nang chuyên sâu này, đội ngũ Kỹ sư Hanotech sẽ vạch trần những "cái bẫy" phụ phí phổ biến nhất trên thị trường, đồng thời chuyển giao Quy trình 5 bước bóc tách khối lượng (BOQ Take-off) chuẩn kỹ sư cơ điện M&E giúp quý gia chủ khóa chặt dự toán, cam kết không phát sinh bất kỳ một đồng chi phí nào.

💡

Tóm Tắt Trọng Tâm Kỹ Thuật (Key Takeaways)

• Nguyên nhân phát sinh hàng đầu: Đo đạc 2D thiếu cao độ vượt dầm bê tông (thiếu 15% - 25% chiều dài ống), tính mét kép gian lận, và cố tình "bỏ quên" 25 phụ kiện bắt buộc (ty treo inox, bẫy dầu, van chặn lửa, nạp gas bổ sung) trong bảng báo giá câu khách ban đầu.
• Hệ số hao hụt chuẩn M&E: Chiều dài ống đồng và bảo ôn trên bản vẽ CAD phải cộng thêm hệ số uốn lượn góc cua chuẩn +5% đến +8%; ống nước ngưng uPVC cộng +10% phụ kiện co lơ cút nối.

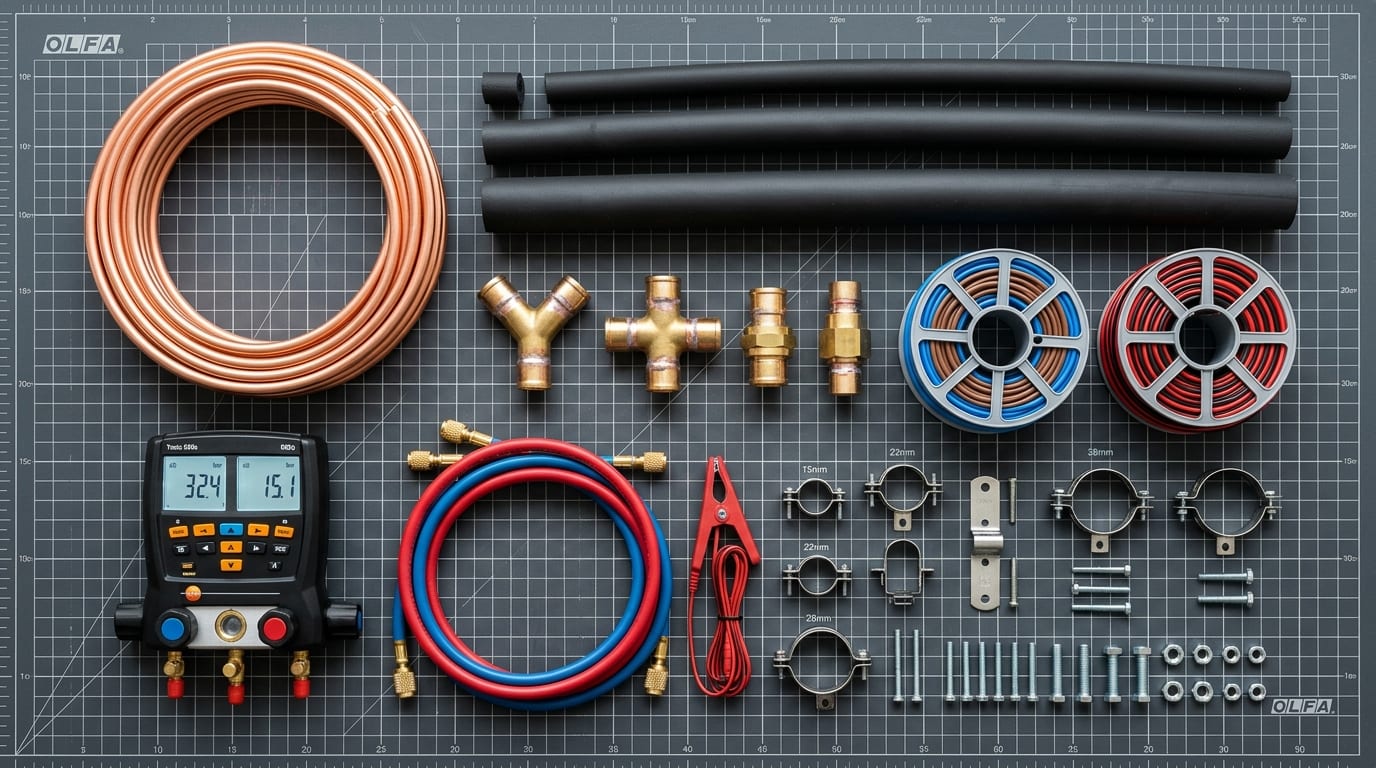

• Tiêu chuẩn vật tư cốt lõi: Bắt buộc sử dụng ống đồng Thái Lan LHCT độ dày tối thiểu 0.71mm - 0.81mm (chịu áp suất nén 40 bar của gas R32), bảo ôn cao su lưu hóa Dovlon/Superlon bọc đúp đôi dày 13mm - 19mm chống đọng sương trần.
• Hệ sinh thái minh bạch Hanotech: Tải biểu mẫu bóc tách dự toán BOQ và đặt lịch khảo sát đo đạc CAD 0đ tại thietbitruntam.org, tra cứu bảng giá thiết bị máy Daikin chính hãng tại daikinthailand.co.

1. Vạch Trần 5 "Cái Bẫy" Phát Sinh Chi Phí Phổ Biến Nhất

Nhiều đơn vị thi công hoặc thợ cơ sở nhỏ lẻ thường áp dụng chiêu trò cạnh tranh giá rẻ bằng cách đưa ra báo giá đầu vào rất thấp nhằm ký được hợp đồng. Tuy nhiên, trong quá trình thi công và nghiệm thu bàn giao, họ sẽ "vẽ" ra hàng loạt hạng mục phát sinh:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

1.1. Bẫy đo chiều dài đường ống trên mặt bằng 2D phẳng (Bỏ qua dầm bê tông)

Khi xem bản vẽ thiết kế kiến trúc, khoảng cách từ ban công lô gia đến phòng khách đo thẳng trên mặt bằng chỉ khoảng 8 mét. Thợ báo giá 8 mét ống đồng. Tuy nhiên trên thực tế công trường:

• Đường ống phải đi từ dàn nóng lên sát trần (cao 2.8m).
• Chui luồn dưới 3 dầm bê tông chịu lực (mỗi dầm cao 40cm - 50cm, đường ống phải uốn xuống rồi uốn lên để tránh dầm).
• Vượt qua trục ống thông gió và ống cứu hỏa PCCC của tòa nhà.
• Hạ xuống vị trí đấu nối giắc co dàn lạnh. Thực tế đo kiểm: Chiều dài ống thực tế tăng từ 8m lên 12.5m (tăng hơn 50%). Với mức giá 250.000 VNĐ/mét ống đồng bảo ôn, chỉ riêng 1 dàn lạnh này gia chủ đã bị phát sinh hơn 1.100.000 VNĐ. Nếu căn hộ có 4 dàn lạnh, số tiền phát sinh đã lên tới gần 5 triệu đồng!

1.2. Bẫy "Gian lận tính mét kép" và tính gộp chiều dài dây điện

Một chiêu trò cực kỳ tinh vi của thợ thi công không uy tín:

• Đường ống đồng điều hòa luôn gồm 2 ống: 1 ống lỏng (ống nhỏ) và 1 ống hơi (ống to) chạy song song cùng nhau. Tiêu chuẩn ngành M&E tính "1 mét ống đồng" là tính cho cả cặp 2 ống.
• Nhưng khi nghiệm thu, một số đơn vị tính rời từng ống riêng biệt rồi cộng dồn lại, hoặc lấy tổng chiều dài cuộn dây điện điều khiển (thường dài hơn ống đồng do có đoạn vòng đấu nối tủ điện) để nhân ra mét ống đồng, khiến khối lượng nghiệm thu bị đội lên gấp rưỡi.

1.3. Bẫy phụ kiện "Không bao gồm trong hợp đồng ban đầu"

Trong báo giá ban đầu chỉ ghi chung chung: "Giá nhân công và ống đồng". Đến khi lắp đặt, thợ bắt đầu kê ra hàng chục khoản phụ phí:

• Giá đỡ dàn nóng: Phát sinh 250.000 VNĐ/bộ.
• Khớp nối phân nhánh Refnet: Phát sinh 850.000 VNĐ/bộ.
• Aptomat nguồn và hộp át: Phát sinh 180.000 VNĐ/cái.
• Ty treo ren inox 304 và cùm kẹp xà gồ: Phát sinh 45.000 VNĐ/bộ.
• Nạp gas bổ sung: Báo thêm 300.000 - 500.000 VNĐ/máy với lý do đường ống dài vượt mức nạp sẵn của nhà máy.

1.4. Bẫy sử dụng vật tư giá rẻ kém chất lượng dẫn đến đọng sương

Để hạ giá thành vật tư, nhiều tổ đội sử dụng:

• Ống đồng mỏng Trung Quốc (độ dày chỉ 0.51mm - 0.56mm) rất dễ bị bẹp gập khi uốn cong, giảm lưu lượng gas và có nguy cơ bục nổ mối hàn khi nén áp suất gas R32 cao.
• Bảo ôn trắng PE giá rẻ (dễ ngấm ẩm) hoặc nhét chung cả 2 đường ống đồng vào 1 ống bảo ôn. Chỉ sau 1 mùa nồm ẩm, ống bảo ôn bị đọng sương sũng nước, làm ố vàng mốc meo và sập toàn bộ trần thạch cao phòng khách. Chi phí đập phá làm lại trần thạch cao và sơn bả tốn kém gấp hàng chục lần số tiền tiết kiệm được!

1.5. Bẫy đục phá tường, cắt dầm và dọn dẹp mặt bằng

Nhiều hợp đồng không ghi rõ trách nhiệm đục tường luồn ống âm tường. Khi thi công, thợ yêu cầu chủ nhà phải thuê thợ xây đục tường riêng, hoặc tính thêm chi phí đục tỉa bê tông từ 80.000 đến 120.000 VNĐ/mét dài, gây tranh cãi và làm chậm tiến độ toàn bộ công trình.

2. Quy Trình 5 Bước Bóc Tách Khối Lượng M&E Chuẩn Kỹ Sư Hanotech

Để bảo vệ quyền lợi tối đa cho gia chủ và mang lại sự minh bạch tuyệt đối, Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech áp dụng Quy trình 5 bước bóc tách khối lượng M&E chuẩn hóa theo tiêu chuẩn quốc tế:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

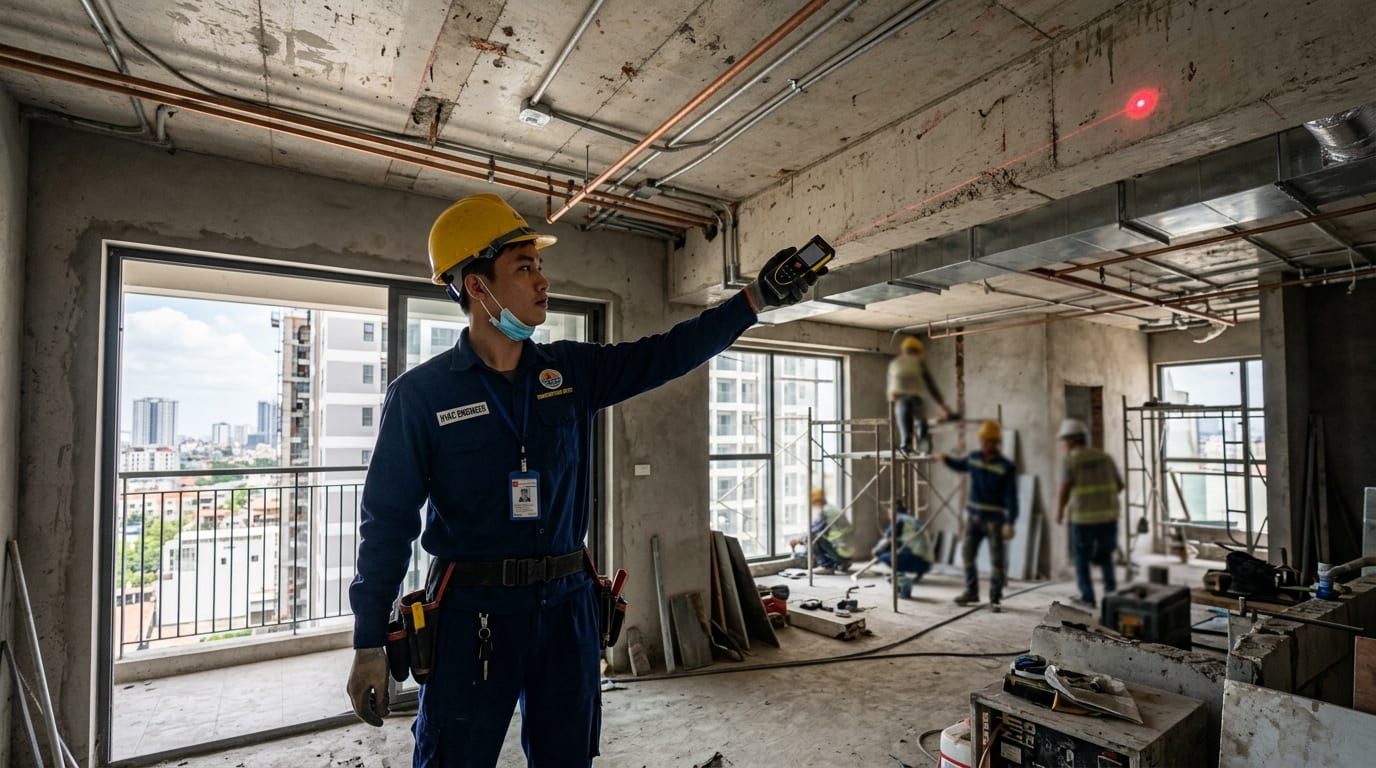

Bước 1: Khảo sát thực địa & Đối soát bản vẽ phối hợp (Clash Detection)

Kỹ sư Hanotech trực tiếp đến công trình sử dụng máy đo khoảng cách laser chuyên dụng Leica/Bosch để đo đạc không gian 3 chiều:

• Kiểm tra cao độ dầm bê tông thực tế, độ dày lớp trát và khoảng hở hạ trần thạch cao (tối thiểu 240mm cho dàn lạnh giấu trần mỏng).
• Phối hợp bản vẽ kiến trúc, bản vẽ nội thất và bản vẽ MEP (cấp thoát nước, điện chiếu sáng, cứu hỏa PCCC) để tìm ra tuyến ống đi ngắn nhất, thẳng nhất và không bị xung đột.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Bước 2: Bóc tách đường ống môi chất gas & Áp dụng hệ số hao hụt chuẩn

• Vẽ tuyến ống chính xác trên phần mềm AutoCAD / Revit 3D theo đúng đường đi thực tế (tính đủ chiều dài trục đứng riser từ dàn nóng, đoạn uốn tránh dầm và đoạn hạ xuống dàn lạnh).
• Công thức tính chiều dài ống bóc tách chuẩn: Chiều dài ống bóc tách = Chiều dài đo thực tế trên tuyến ống x (1 + Hệ số hao hụt uốn lượn) Trong đó: Hệ số hao hụt uốn lượn chuẩn ngành M&E dao động từ 5% đến 8% (bù cho các đoạn lượn góc cua 90 độ, bẫy dầu và đầu giắc co).
• Xác định chính xác số lượng bộ chia gas Refnet Daikin chính hãng (mỗi nhánh phân tầng hoặc chia dàn lạnh giấu trần cần 1 bộ Refnet tương ứng).

Bước 3: Bóc tách hệ thống đường gió & Cửa gió khe Slot

Đối với điều hòa giấu trần nối ống gió:

• Tính toán diện tích tôn kẽm mạ kẽm (độ dày tiêu chuẩn Z12 - Z18 từ 0.58mm đến 0.75mm) bọc bảo ôn cách nhiệt chống cháy cho đường ống gió cấp và ống gió hồi.
• Bóc tách số lượng hộp góp gió Plenum (Box gió) cửa cấp và cửa hồi, bắt buộc bọc mút gai tiêu âm cách âm chuyên dụng độ dày 20mm - 25mm để triệt tiêu độ ồn tiếng gió.
• Đo đạc chính xác kích thước miệng gió khe Slot (Linear Slot Diffuser 1 khe, 2 khe hoặc 3 khe) theo đúng thiết kế bản vẽ phối cảnh nội thất kiến trúc sư phê duyệt.

Bước 4: Bóc tách hệ thống thoát nước ngưng & Độ dốc thoát nước

• Tính toán đường ống nhựa uPVC Tiền Phong C2 (ống D21, D27 hoặc D34) chạy dọc theo các dàn lạnh gom về phễu thu sàn hoặc trục thoát nước ban công.
• Quy tắc vàng độ dốc: Bắt buộc duy trì độ dốc tự nhiên tối thiểu 1% (1cm hạ xuống trên 1 mét dài) để nước ngưng thoát nhanh, tuyệt đối không bị đọng nước gây ẩm mốc máng nước.
• Bắt buộc bọc bảo ôn cách nhiệt suốt dọc chiều dài ống nước ngưng để ngăn ngừa hiện tượng "đổ mồ hôi" nước ngưng làm ố trần thạch cao.

Bước 5: Lập bảng dự toán BOQ chi tiết & Ký cam kết khóa giá trọn gói

Toàn bộ khối lượng sau khi bóc tách được xuất thành bảng dự toán chi tiết Bill of Quantities (BOQ) với đầy đủ 25 danh mục phụ kiện và đơn giá cố định. Hanotech ký cam kết với khách hàng: "Khối lượng thực tế thi công chuẩn khớp với bản vẽ thiết kế, cam kết không phát sinh chi phí phụ ngoài hợp đồng".

3. Checklist 25 Hạng Mục Vật Tư M&E Điều Hòa Bắt Buộc

Dưới đây là bảng danh mục 25 vật tư M&E cốt lõi trong một hệ thống điều hòa hoàn chỉnh. Khi xem xét bất kỳ bảng báo giá nào, gia chủ hãy đối chiếu xem đơn vị thi công đã tính đủ các hạng mục này hay chưa:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

4. Bảng So Sánh Bóc Tách Khối Lượng Thực Tế Cho 2 Dự Án Điển Hình

Để quý khách hình dung rõ ràng sự chênh lệch giữa báo giá "ảo" và bóc tách thực tế, Kỹ sư Hanotech đưa ra số liệu thực tế từ 2 dự án vừa thi công hoàn thiện trong năm 2026:

Dự án 1: Căn hộ chung cư 3 Phòng Ngủ (Diện tích 95m2 tại Vinhomes Smart City)

• Hệ thống điều hòa: 1 Tổ Daikin Super Multi NX (Dàn nóng 4.0 HP kết nối 4 dàn lạnh: 1 Giấu trần khe Slot phòng khách 21.000 BTU + 3 Treo tường phòng ngủ).

Dự án 2: Biệt thự đơn lập 3 tầng (Diện tích 350m2 tại KĐT Starlake Tây Hồ Tây)

• Hệ thống điều hòa: Hệ điều hòa trung tâm Daikin VRV H (1 Tổ dàn nóng 14 HP ghép đôi kết nối 9 dàn lạnh giấu trần nối ống gió khe Slot toàn bộ nhà).

5. Mẹo Kiểm Tra Nhận Biết Vật Tư Chính Hãng Tại Công Trường

Để đảm bảo ngôi nhà của mình được lắp đặt bằng vật tư loại 1 cao cấp nhất, gia chủ chỉ cần kiểm tra 3 chi tiết "biết nói" sau đây ngay khi vật tư được tập kết tại công trình:

1. Kiểm tra chữ dập nổi trên ống đồng LHCT Thái Lan:
   • Dùng tay sờ và quan sát dọc thân ống đồng đỏ: Hàng chính hãng LHCT luôn có dòng chữ dập chìm sắc nét lặp lại đều đặn: LHCT THAILAND [Đường kính] x [Độ dày].
   • Độ dày tiêu chuẩn cho gas R32: Ống phi 6 và phi 10 tối thiểu dày 0.71mm; ống phi 12 và phi 16 dày 0.81mm; ống phi 19 đến phi 28 dày 1.00mm - 1.20mm. Tuyệt đối không nhận ống đồng không có chữ dập hoặc chữ in mực mờ nhòe.
2. Kiểm tra độ đàn hồi và cấu trúc bảo ôn cao su Superlon / Dovlon:
   • Dùng ngón tay bóp mạnh vào ống bảo ôn đen: Bảo ôn cao su lưu hóa cao cấp sẽ nhanh chóng đàn hồi trở lại hình dạng ban đầu, bề mặt mịn màng dai chắc, cấu trúc tế bào kín bọt khí không thấm nước.
   • Thử nghiệm bằng bật lửa: Bảo ôn chính hãng có phụ gia chống cháy lan, khi tiếp xúc lửa chỉ sun lại và tự tắt ngay khi bỏ lửa, không bùng cháy thành ngọn lửa lớn.
3. Kiểm tra tem bảo hành và mã vạch CO/CQ máy Daikin:
   • Mỗi thùng máy dàn nóng, dàn lạnh Daikin đều có tem phụ tiếng Việt ghi rõ nguồn gốc xuất xứ (nhà máy Daikin Hưng Yên hoặc nhập khẩu Thái Lan) kèm số Serial máy.
   • Quét mã QR code trên thân máy qua ứng dụng Daikin E-Care sẽ hiển thị chính xác ngày xuất xưởng từ kho Daikin Việt Nam.

6. Tiêu Chuẩn Nghiệm Thu & Khóa Dự Toán Tại Hanotech

Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech tự hào là đơn vị tiên phong áp dụng quy chuẩn "Dự toán minh bạch - Khóa giá trọn gói - Không phụ phí ẩn" cho hàng nghìn công trình tại Hà Nội và các tỉnh miền Bắc:

• Bản vẽ CAD 3D miễn phí: Kỹ sư Hanotech khảo sát và lập bản vẽ thi công chi tiết, tối ưu độ hạ trần chỉ từ 240mm - 260mm, bảo tồn tối đa không gian thông thủy của căn nhà.
• Biên bản nghiệm thu áp suất Nitơ 40 bar: Lưu đồng hồ áp suất có niêm phong kẹp chì trong 24 giờ trước sự chứng kiến của chủ nhà hoặc giám sát công trình.
• Biên bản nghiệm thu hút chân không sâu dưới 500 microns: Đảm bảo hệ thống đạt độ tinh khiết tuyệt đối trước khi mở van gas vận hành.
• Bảo hành thi công lắp đặt 24 tháng tận nơi: Hỗ trợ kỹ thuật 24/7, có mặt xử lý sự cố trong vòng 15 - 30 phút tại khu vực nội thành Hà Nội.

7. Kết Luận & Kênh Nhận Bản Vẽ Thiết Kế CAD Miễn Phí

Việc bóc tách khối lượng vật tư M&E điều hòa chính xác ngay từ đầu không chỉ giúp gia chủ tiết kiệm từ hàng chục đến hàng trăm triệu đồng tiền phát sinh vô lý, mà còn là bảo chứng vững chắc nhất cho chất lượng, sự an toàn và thẩm mỹ dài lâu của ngôi nhà.

Quý khách hàng, kiến trúc sư và nhà thầu nội thất đang chuẩn bị thi công căn hộ, biệt thự hoặc dự án thương mại vui lòng liên hệ hệ sinh thái chính thức của Hanotech để nhận biểu mẫu dự toán Excel BOQ và đặt lịch khảo sát đo đạc thực tế hoàn toàn miễn phí:
