Tích Hợp Điều Hòa Daikin VRV Vào Smart Home Fibaro Control4 M&E

💡

📌 Tóm Tắt Trọng Tâm Kỹ Thuật (Executive Engineering Summary):

• Nguyên lý tích hợp Smart Home: Kết nối cầu nối Gateway trung gian giữa đường truyền dữ liệu độc quyền Daikin DIII-Net (F1/F2) và mạng điều khiển mở Modbus RTU/TCP, BACnet/IP, KNX.
• Thiết bị Gateway chuẩn hãng: Sử dụng bộ Card giao diện chính hãng Daikin DTA116A51, bộ điều khiển công nghiệp đa năng CoolMasterNet (CoolAutomation) hoặc IntesisBox (HMS Networks).
• Nền tảng hỗ trợ toàn diện: Đồng bộ hóa 100% hai chiều với Fibaro Home Center 3, Control4, Home Assistant (HASS), Crestron, Savant, Lumi và Apple HomeKit.
• Kỹ sư tư vấn tích hợp M&E & Smart Home 24/7: 0988 511 145 (Kỹ sư Hanotech hỗ trợ sơ đồ nguyên lý CAD, bảng Modbus Register Map và lập trình kịch bản miễn phí).

1. Nhu Cầu Tích Hợp Điều Hòa Daikin VRV Vào Hệ Thống Nhà Thông Minh Cao Cấp

Trong kiến trúc biệt thự cao cấp, Penthouse và lâu đài thông minh, hệ thống điều hòa trung tâm Daikin VRV (VRV H, VRV X Max) là trái tim kiểm soát vi khí hậu. Tuy nhiên, việc tồn tại quá nhiều bảng điều khiển trên vách tường (công tắc đèn, rèm cửa, remote điều hòa, chuông hình, âm thanh đa vùng) gây rối mắt và phá vỡ ngôn ngữ thiết kế nội thất.

Giải pháp tích hợp điều hòa Daikin VRV vào hệ thống Smart Home mang lại những giá trị vượt trội:

1. Gom toàn bộ điều khiển về một mối: Điều khiển nhiệt độ phòng, tốc độ quạt và chế độ chạy trực tiếp trên phím bấm cơ thông minh (KNX/Z-Wave Keypad), màn hình cảm ứng gắn tường Smart Touch Panel hoặc ứng dụng Smartphone đồng nhất.
2. Kịch bản tự động hóa vi khí hậu (Climate Automation): Tự động phối hợp điều hòa với hệ thống cấp khí tươi hồi nhiệt Daikin VAM, máy lọc không khí và cảm biến rèm cửa hướng nắng để duy trì chất lượng không khí hoàn hảo.
3. Tiết kiệm điện năng vượt bậc: Tự động tăng nhiệt độ hoặc tắt máy khi cảm biến phát hiện phòng không có người sau 30 phút, hoặc tự ngắt khi cửa ban công mở quá 3 phút.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

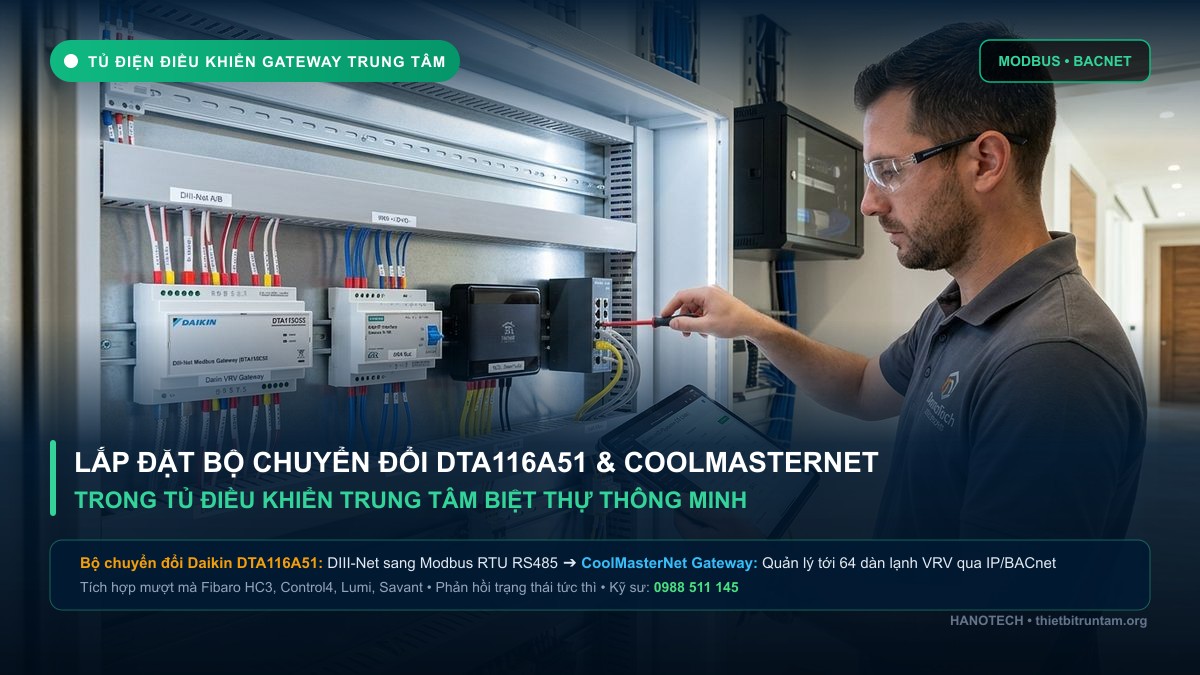

2. Các Phương Án Kết Nối Gateway Chuyên Nghiệp Chuẩn Hãng Daikin

Hệ thống VRV của Daikin giao tiếp nội bộ qua đường truyền tín hiệu 2 dây không phân cực DIII-Net (F1/F2) với điện áp 16V DC. Để các bộ điều khiển trung tâm Smart Home hiểu và kiểm soát được hệ máy, bắt buộc phải sử dụng các bộ chuyển đổi giao thức (Protocol Gateway):

3. Sơ Đồ Nguyên Lý Đấu Nối Cáp Tín Hiệu DIII-Net & Chuẩn Kỹ Thuật M&E

Việc thi công đường dây tín hiệu kết nối Gateway đóng vai trò quyết định độ ổn định lâu dài của cả hệ thống điều hòa và Smart Home:

SƠ ĐỒ NGUYÊN LÝ KẾT NỐI HỆ THỐNG VRV VÀO SMART HOME:
┌─────────────────┐       ┌─────────────────┐       ┌─────────────────┐
│ Dàn Nóng Daikin │       │ Dàn Lạnh VRV #1 │       │ Dàn Lạnh VRV #2 │
│    VRV H / X    │       │     (FXMQ)      │       │     (FXFQ)      │
└────────┬────────┘       └────────┬────────┘       └────────┬────────┘
         │                         │                         │
         └──[ Bus F1/F2 DIII-Net ──┴─────────────────────────┘
                    │
                    ▼
         ┌─────────────────────────────────────┐
         │  Bộ Chuyển Đổi Gateway Daikin       │
         │  (DTA116A51 / CoolMasterNet)        │
         └──────────────────┬──────────────────┘
                            │
               [ Cổng RS485 Modbus / RJ45 IP ]
                            │
                            ▼
         ┌─────────────────────────────────────┐
         │  Bộ Điều Khiển Trung Tâm Smart Home │
         │  (Fibaro HC3 / Control4 / HASS)     │
         └──────────────────┬──────────────────┘
                            │
         ┌──────────────────┴──────────────────┐
         ▼                                     ▼
┌──────────────────┐                  ┌──────────────────┐
│  Màn Hình Cảm Ứng│                  │ Điện Thoại / App │
│ Smart TouchPanel │                  │   iOS & Android  │
└──────────────────┘                  └──────────────────┘

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

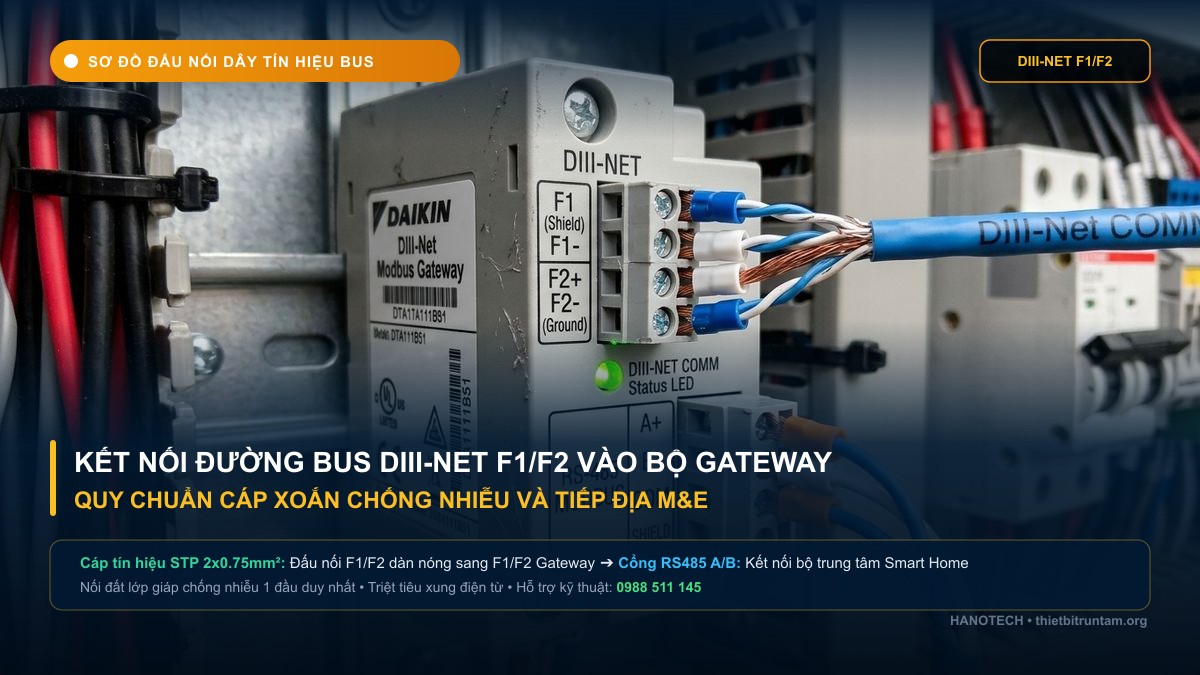

Các Quy Tắc Thi Công M&E Chống Nhiễu Tuyệt Đối:

1. Tiêu chuẩn cáp truyền dẫn: Bắt buộc sử dụng cáp đôi xoắn mềm có vỏ bọc kim chống nhiễu STP (Shielded Twisted Pair), tiết diện lõi đồng tối thiểu từ 0.75 mm² đến 1.25 mm² (ví dụ Altek Kabel hoặc Lapp Kabel).
2. Quy tắc tiếp địa lớp lưới bạc (Drain Wire): Dây tiếp địa chống nhiễu của cáp tín hiệu chỉ được phép nối đất tại 1 điểm duy nhất (tại tủ điện Gateway hoặc vỏ máy dàn nóng). Tuyệt đối không tiếp địa cả 2 đầu để tránh hiện tượng dòng vòng nối đất (Ground Loop) gây sốc điện áp ngược làm cháy cổng RS485.
3. Cách ly tuyến cáp: Tuyệt đối không đi chung ống luồn dây tín hiệu F1/F2 và RS485 với các đường dây cấp nguồn động lực 3 pha 380V. Duy trì khoảng cách tối thiểu 300 mm để triệt tiêu can nhiễu điện từ trường do biến tần Inverter phát ra.
4. Điện trở đầu cuối: Tại vị trí thiết bị cuối cùng của tuyến truyền thông RS485, cần gạt switch kích hoạt điện trở phối hợp trở kháng 120 Ω để chống phản xạ sóng tín hiệu.

4. Bảng Tra Cứu Thanh Ghi Modbus (Modbus Register Map) Cho Kỹ Sư Lập Trình

Dành cho các chuyên gia lập trình hệ thống Fibaro QuickApp, Control4 Driver hoặc Home Assistant YAML, dưới đây là bảng thanh ghi Modbus tiêu chuẩn khi kết nối qua bộ Gateway Daikin:

5. Trải Nghiệm Các Kịch Bản Sống Đẳng Cấp (Smart Living Scenarios)

Sau khi tích hợp hoàn tất, toàn bộ hệ thống điều hòa trung tâm Daikin VRV sẽ hòa vào nhịp sống hàng ngày của gia chủ qua những ngữ cảnh thông minh:

1. Kịch bản "Chào Đón Về Nhà" (Welcome Home):
   Khi ô tô của gia chủ cách nhà 2 km (định vị Geofencing), hệ thống tự động bật dàn lạnh phòng khách ở mức 24°C, quạt gió High và kích hoạt quạt cấp gió tươi thu hồi nhiệt Daikin VAM để làm thoáng phòng trước khi chủ nhân bước vào cửa.
2. Kịch bản "Ngủ Ngon Sâu Giấc" (Deep Sleep Comfort):
   Lúc 22:00, điều hòa phòng ngủ Master duy trì 25°C. Đến 02:00 sáng, nhiệt độ tự động nâng nhẹ lên 26.5°C theo đường cong thân nhiệt người, đồng thời quạt dàn lạnh chuyển sang chế độ Quiet vận hành êm ái dưới 25 dB(A).
3. Kịch bản "Tiết Kiệm Rời Nhà" (All Away Eco):
   Chỉ với 1 nút bấm "Rời Nhà" tại sảnh hoặc trên Smart Key, toàn bộ dàn lạnh trong biệt thự tự động tắt, các cửa gió đóng lại, hệ thống an ninh kích hoạt, đảm bảo không có phòng nào bị quên tắt máy lạnh gây lãng phí điện năng.
4. Kịch bản "Bảo Vệ Ngưng Tụ" (Window Sensor Interlock):
   Nếu cửa lùa kính ra ban công hoặc sân vườn bị mở quá 3 phút, dàn lạnh tại khu vực đó tự động chuyển sang chế độ chờ để ngăn ngừa hiện tượng không khí ẩm tràn vào gây đọng sương miệng gió.

6. Liên Hệ Kỹ Sư Hanotech Tư Vấn Giải Pháp Tích Hợp Daikin VRV & Smart Home

Hanotech là đơn vị cơ điện lạnh tiên phong kết hợp chuyên sâu giữa kỹ thuật điều hòa trung tâm Daikin VRV chuẩn hãng và giải pháp công nghệ Smart Home cao cấp. Chúng tôi cung cấp trọn gói từ tư vấn thiết kế, cung ứng phần cứng Gateway đến lập trình kịch bản theo yêu cầu riêng của từng gia chủ.

• Hotline hỗ trợ kỹ thuật M&E & Smart Home: 0988 511 145 (Kỹ sư Hanotech - 24/7)
• VPGD: Tầng 5 Số 806 Đường Kim Giang, Phường Thanh Liệt, Thành phố Hà Nội
• Website chuyên môn & Tra cứu kỹ thuật: thietbitruntam.org | daikinthailand.co
• Hỗ trợ miễn phí cho đơn vị Smart Home & Kiến trúc sư: Cung cấp sơ đồ CAD nguyên lý đấu nối, thư viện file cấu hình Modbus, Driver Control4 và hướng dẫn tích hợp Fibaro/HASS thực chiến tại công trình.
