Tiêu Chuẩn Thi Công Ống Nước Ngưng

Sự cố điều hòa giấu trần nối ống gió bị chảy nước làm sập trần thạch cao là nỗi ám ảnh lớn nhất của các chủ nhà biệt thự và chung cư cao cấp. Nguyên nhân 95% không xuất phát từ lỗi máy Daikin mà đến từ kỹ thuật thi công đường ống nước ngưng (Condensate Pipe) không đạt chuẩn.

💡

Tóm Tắt Trọng Tâm Kỹ Thuật

• Độ Dốc Tiêu Chuẩn 1/100: Đường ống nước ngưng tự chảy bắt buộc phải giữ độ dốc tối thiểu 1cm trên mỗi 1m chiều dài hướng về trục thoát nước chính.
• Bơm Nước Ngưng Tự Động (Drain Pump): Các dòng dàn lạnh giấu trần Daikin FXMQ, FBA, CDXM tích hợp sẵn bơm tự động nâng cột áp nước ngưng lên tới 700mm - 850mm.
• Bẫy Nước U-Trap Bắt Buộc: Giúp ngăn mùi hôi từ cống rãnh xộc ngược vào dàn lạnh và ngăn chênh lệch áp suất gió hút đọng nước trong máng.
• Hỗ Trợ Kỹ Thuật Hanotech: Đội ngũ thợ có chứng chỉ Daikin hỗ trợ kiểm tra đường nước ngưng và xử lý triệt me 24/7 qua Hotline 0988 511 145.

💡

Tóm tắt kỹ thuật quan trọng:

• Loại ống khuyên dùng: Ống nhựa uPVC Class 2 hoặc Class 3 đường kính tối thiểu Phi 27 (đối với dàn lạnh đơn) và Phi 34 đến Phi 42 (đối với trục gom chính nhiều dàn lạnh).
• Độ dày bảo ôn ống nước ngưng: Bắt buộc bọc bảo ôn đúp Superlon 9mm hoặc 13mm toàn bộ chiều dài ống chạy trong trần thạch cao để tránh hiện tượng ngưng tụ đọng sương bên ngoài thành ống.
• Công tắc phao chống tràn (Float Switch): Kết nối trực tiếp vào bo mạch điều khiển dàn lạnh Daikin, tự động ngắt máy nén và báo lỗi A3 ngay khi máng nước bị tắc.

1. Nguyên Lý & Công Thức Tính Lưu Lượng Nước Ngưng Thực Tế

Khi điều hòa Daikin hoạt động ở chế độ làm lạnh (Cooling), hơi ẩm trong không khí tiếp xúc với bề mặt dàn lạnh nhiệt độ thấp (từ 7°C đến 10°C) sẽ ngưng tụ thành giọt nước rơi xuống máng chứa.

💡

Công thức tính lưu lượng nước ngưng sinh ra: Lưu lượng nước thải (Lít/giờ) = Công suất lạnh (HP) x 1.2 x (Độ ẩm tương đối RH% / 60)

• Ví dụ thực tế: Một căn hộ 3 phòng ngủ chạy hệ thống dàn lạnh tổng 6 HP trong ngày hè oi bão (độ ẩm RH 80%) sẽ thải ra trung bình từ 8 đến 12 Lít nước ngưng mỗi giờ. Nếu đường ống bị dốc ngược hoặc tắc nghẽn rác thạch cao, nước sẽ tràn máng chỉ sau 30 phút vận hành!

2. Tiêu Chuẩn Thi Công Đường Ống Nước Ngưng Chuẩn Kỹ Sư Hanotech

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

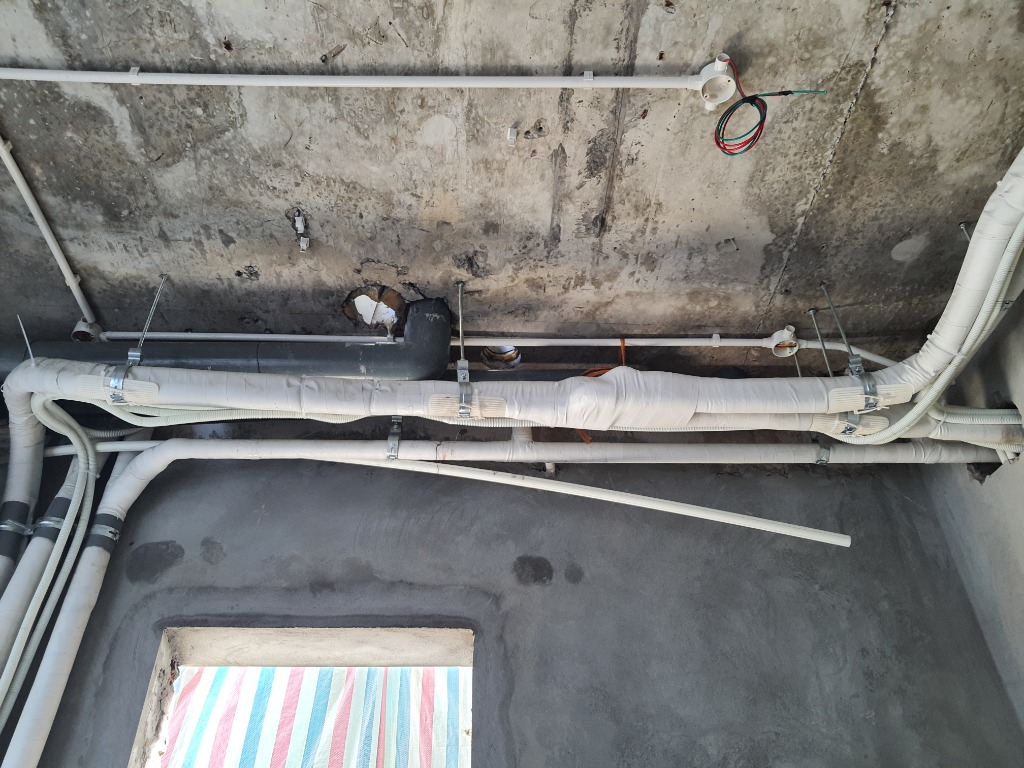

Hình 1: Đội ngũ Kỹ sư Hanotech thi công thực tế hệ thống đường ống thoát nước ngưng uPVC Phi 34 bọc bảo ôn đúp Superlon 13mm kèm cùm ty treo dầm trần bê tông tại dự án biệt thự.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

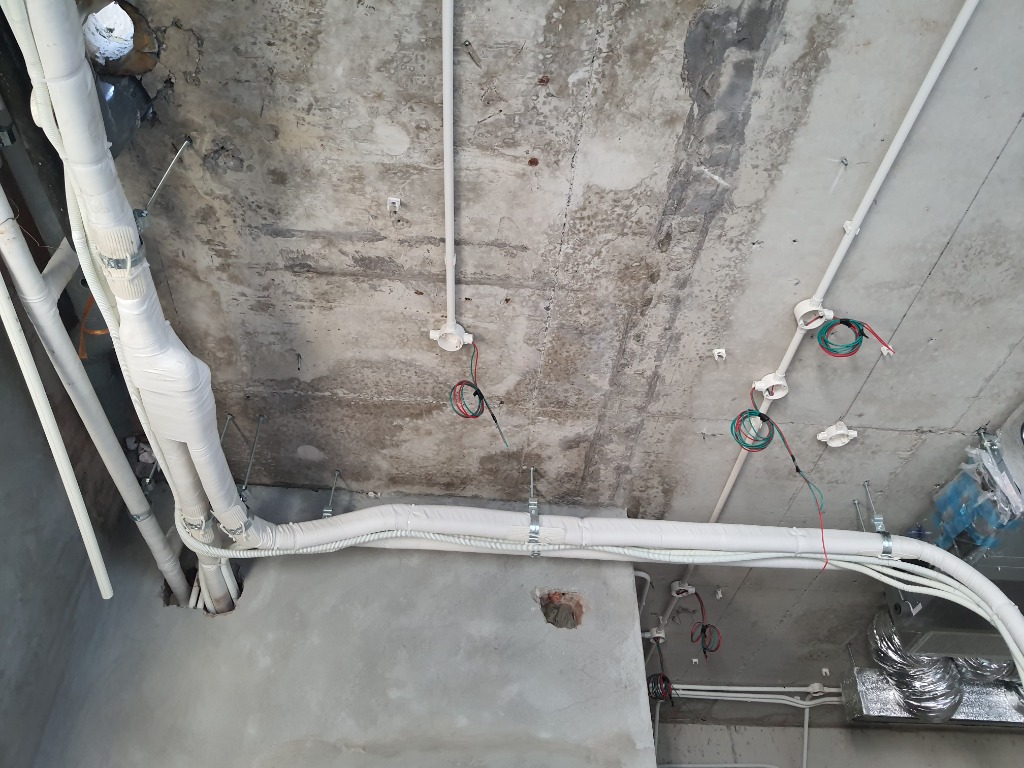

Hình 2: Quy trình thi công thực tế đường ống đồng bảo ôn bọc trắng đi âm trần bê tông cố định bằng cùm ty treo chắc chắn, đảm bảo độ dốc thoát nước 1% tuyệt đối.

2.1. Quy tắc độ dốc tự chảy (Gravity Flow)

• Đường ống xả phải có độ dốc xuống liên tục hướng về điểm thoát xả, tối thiểu 1% (tương đương 1cm dốc trên 1m dài), lý tưởng nhất là 1.5% đến 2%.
• Tuyệt đối không chạy ống võng hình chữ U giữa chừng vì sẽ tạo ra các túi khí (Air Lock) chặn nước tự chảy.

2.2. Kỹ thuật thi công Bẫy Nước U-Trap

Tại vị trí thoát nước ra khỏi dàn lạnh giấu trần, áp suất quạt gió tạo ra lực hút âm. Nếu không làm bẫy nước U-Trap:

1. Gió quạt sẽ giữ giọt nước lại máng, không cho chảy vào ống.
2. Mùi hôi từ đường thoát nước thải sinh hoạt sẽ bị quạt hút ngược vào phòng qua đường gió cấp.

💡

Công thức tính chiều cao Bẫy U-Trap: Chiều cao mực nước bẫy U (mm) = Áp suất quạt gió (mm H2O) + 25mm

2.3. Quy trình thử xả nước ngưng 24h & Đấu nối Bơm Tự Động (Drain Pump)

Đối với các căn hộ trần thấp không đủ độ dốc nghiêng:

1. Sử dụng bơm nước ngưng tích hợp sẵn của Daikin (nâng cột áp 700mm).
2. Đoạn ống dâng đứng thẳng lên trần phải nâng lên từ 300mm đến 500mm, sau đó bẻ góc 90° chạy dốc xuống trục chính.
3. Thử xả nước ngưng 24h: Trước khi đóng trần thạch cao, bắt buộc đổ trực tiếp 5 Lít nước vào máng chứa và quan sát điểm thoát cuối cùng để đảm bảo 100% không rò rỉ.

3. Dấu Hiệu Nhận Biết & Cách Khắc Phục Lỗi A3 (Lỗi Nước Ngưng Daikin)

Khi hệ thống điều hòa giấu trần Daikin nhấp nháy đèn báo hiệu lỗi A3 trên remote điều khiển:

• Nguyên nhân: Cảm biến phao nổi ngắt mạch do nước ngưng dâng cao quá mức an toàn.
• Quy trình xử lý khẩn cấp 3 bước từ Kỹ sư Hanotech:
  1. Ngắt Aptomat nguồn ngay lập tức để tránh cháy mô-tơ bơm nước ngưng.
  2. Dùng bơm áp lực xịt rửa đường ống xả để đẩy toàn bộ cặn bẩn/rêu mốc tích tụ ra ngoài.
  3. Kiểm tra điện áp cấp cho bơm ngưng (220V) và dây tín hiệu phao báo mức nước. Tra cứu thêm Bảng tổng hợp các mã lỗi Daikin A6, C9, F3, E7, L5, U0, A3.

4. Tải Hướng Dẫn Kỹ Thuật & Đặt Lịch Khảo Sát Tận Nhà

💡

📋 TẢI TÀI LIỆU KỸ THUẬT & HỖ TRỢ THI CÔNG: Đội ngũ Kỹ sư Hanotech nhận kiểm tra đường ống nước ngưng, bọc lại bảo ôn Superlon chống đọng sương trần và thi công hệ thống điều hòa Daikin đạt chuẩn 100%.

👉 Liên hệ Hotline Kỹ Thuật 24/7: 📞 0988 511 145 👉 Tham khảo chi tiết: Dịch vụ thi công tháo lắp & bảo dưỡng điều hòa Daikin.

5. Câu Hỏi Thường Gặp (FAQ - Nước Ngưng Điều Hòa)

FAQ 1: Bơm nước ngưng tự động tích hợp trong dàn lạnh Daikin có bị ồn không?

💡

Trả lời: Bơm nước ngưng chính hãng Daikin vận hành cực kỳ êm ái với độ ồn dưới 25 dB(A) (gần như không thể nghe thấy trong môi trường phòng ngủ yên tĩnh).

FAQ 2: Vì sao ống nước ngưng điều hòa đã bọc bảo ôn nhưng vẫn làm mốc trần thạch cao?

💡

Trả lời: Sự cố xảy ra khi thợ thi công dùng bảo ôn mỏng chất lượng kém, hoặc không dán keo kín tại các mối nối vuông góc làm không khí lạnh tiếp xúc với thành ống nhựa uPVC gây ngưng tụ đọng sương bên ngoài.
