[Hướng Dẫn Kỹ Thuật 2026] Quy Trình Đo Kiểm Tra & Xử Lý Sự Cố Bị Tắc Ẩm, Tắc Dầu Đường Ống Gas Điều Hòa Trung Tâm Daikin VRV

Trong các hệ thống điều hòa trung tâm Daikin VRV (VRV IV, VRV H, VRV X Max), hiện tượng Tắc ẩm (Moisture Freeze) và Tắc dầu (Oil Blockage) là hai kẻ thù giấu mặt làm rò rỉ gas, sụt giảm 50% công suất lạnh và trực tiếp gây nổ cháy lốc máy nén Inverter. Sự cố thường phát sinh do thợ thi công không nén Nitơ bảo vệ khi hàn hoặc dùng máy hút chân không công suất yếu. Kỹ sư Hanotech hướng dẫn quy trình sục rửa Nitơ sấy chân không 3 lần (Triple Evacuation) chuẩn M&E Nhật Bản.

1. Công Thức Vật Lý Hút Chân Không Sấy Khí & Ngưỡng An Toàn M&E

• Độ chân không tiêu chuẩn sấy kiệt hơi nước (Vacuum Level): Độ chân không bắt buộc P(vac) ≤ 500 microns (0.5 mmHg / 0.067 kPa)

  💡

  (Ở áp suất 500 microns, điểm sôi của nước tụt xuống -24°C, toàn bộ giọt nước bám trong đường ống đồng dài 100m sẽ tự bay hơi hóa khí và bị máy hút kiệt ra ngoài).

• Thời gian giữ áp kiểm tra rò rỉ chân không (Hold Vacuum Test): Thời gian giữ áp T(hold) ≥ 2.0 giờ không tăng áp quá 50 microns

  💡

  (Nếu sau khi ngắt máy hút 2h, đồng hồ điện tử vọt lên > 1.000 microns ➔ Hệ thống vẫn còn hơi ẩm ngầm hoặc bị hở giắc co).

• Độ chênh nhiệt độ phin lọc đóng tuyết (Filter Frost Delta T): Nhiệt độ phin lọc đóng tuyết T(filter) < 0.0°C (Chênh lệch Delta T > 5.0°C)

  💡

  (Khi phin lọc gas bị tinh thể đá hoặc bùn dầu POE che kín, bề mặt vỏ phin lọc sẽ đóng lớp tuyết trắng xóa).

2. Bảng Tra Độ Chân Không P(vac) & Điểm Sôi Của Nước Trong Đường Ống Đồng

3. Quy Trình 5 Bước Khắc Phục Tắc Ẩm & Tắc Dầu Chuẩn Kỹ Thuật Hanotech

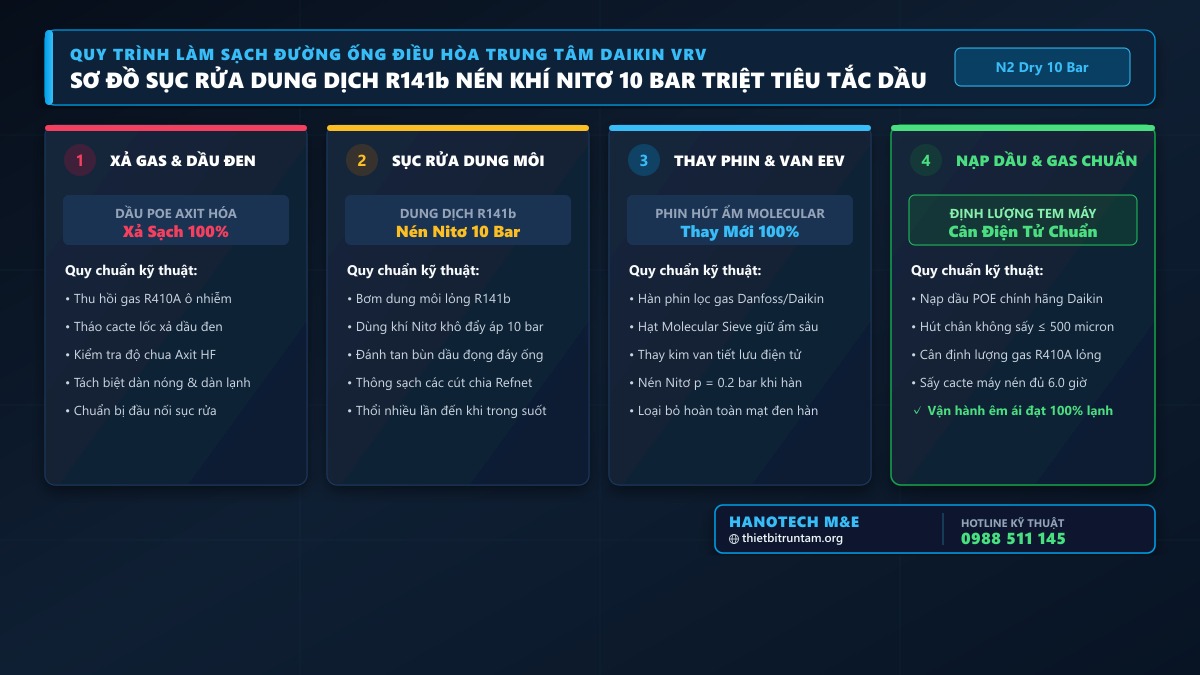

1. Bước 1: Cắt xả gas R410A nhiễm ẩm & Xả bỏ dầu POE axit hóa: Tiến hành thu hồi hoặc xả sạch gas R410A biến chất, tháo máy nén xả bỏ toàn bộ dầu bôi trơn POE bị đổi màu nâu đen.
2. Bước 2: Sục rửa đường ống bằng dung dịch R141b nén Nitơ 10 bar: Thổi dung dịch làm sạch R141b xuyên qua dàn lạnh và bộ chia gas Refnet với áp suất Nitơ p = 10 bar để đẩy sạch bùn dầu đọng đáy ống.
3. Bước 3: Thay phin lọc gas chặn ẩm & Thay kim van EEV mới: Hàn bổ sung phin lọc gas thương hiệu Danfoss/Daikin cỡ lớn có hạt hút ẩm Molecular Sieve và thay cuộn dây kim van EEV.

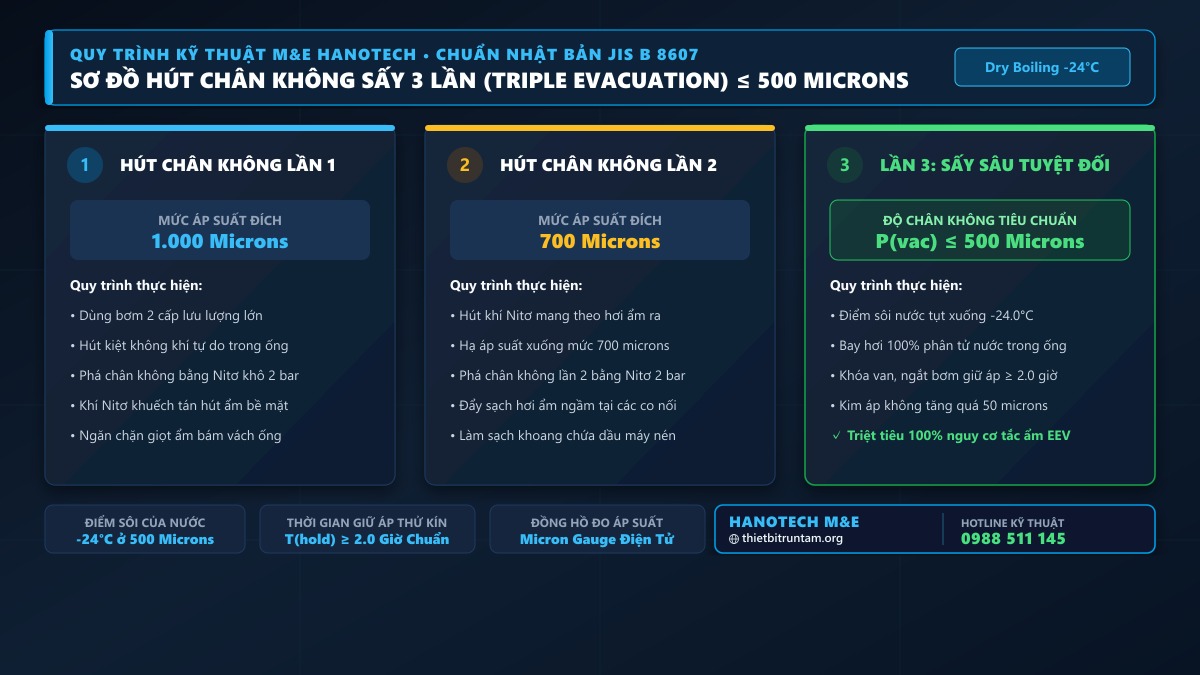

4. Bước 4: Thực hiện quy trình hút chân không 3 lần (Triple Evacuation):
   • Lần 1: Hút chân không đạt 1.000 microns ➔ Phá chân không bằng khí Nitơ khô p = 2.0 bar.
   • Lần 2: Hút chân không đạt 700 microns ➔ Phá chân không bằng khí Nitơ khô p = 2.0 bar.
   • Lần 3: Hút chân không sâu đạt P(vac) ≤ 500 microns, khóa van giữ trong 2.0 giờ.
5. Bước 5: Nạp dầu POE mới & Nạp định lượng gas R410A chuẩn tem: Nạp đúng dung tích dầu POE chính hãng Daikin và dùng cân điện tử nạp chính xác trọng lượng gas R410A ghi trên tem dàn nóng.

💡

📜 HỆ THỐNG TIÊU CHUẨN KỸ THUẬT QUỐC GIA & NHẬT BẢN THAM CHIẾU (M&E HANOTECH):

• TCVN 5687:2010: Tiêu chuẩn Quốc gia về Thiết kế & Thi công Hệ thống Thông gió - Điều hòa không khí.
• TCVN 6153: Tiêu chuẩn An toàn Thiết bị chịu áp lực khi thử kín Nitơ khô 40 bar (4.0 MPa).
• JIS B 8607 (Nhật Bản): Tiêu chuẩn Quốc tế về Khớp nối ống đồng & Môi chất lạnh R410A / R32.

4. Phân Tích Tổng Chi Phí Đầu Tư & Tiết Kiệm Điện Năng 10 Năm (TCO Analysis)

👨‍🔧 Lời Khuyên Trực Tiếp Từ Chỉ Huy Trưởng M&E Hanotech (15+ Năm Kinh Nghiệm)

💡

💡 KẾT LUẬN & MẸO NGHIỆM THU TẠI CÔNG TRÌNH:

1. Dùng đồng hồ đo chân không điện tử micron gauge: Tuyệt đối không dùng đồng hồ kim cơ để đo độ chân không. Đồng hồ kim cơ không thể phát hiện mức áp 500 microns.
2. Luôn nén Nitơ bảo vệ p = 0.2 bar khi hàn: Ngăn chặn vẩy xỉ đen móng rồng bong tróc làm kẹt chết kim van EEV.
3. Thay phin lọc gas khi sửa chữa: Mỗi khi tháo mở đường ống đồng sửa chữa, bắt buộc phải thay mới phin lọc gas chặn ẩm.

💡

Tư vấn xử lý tắc ẩm tắc dầu & Lập dự toán M&E 0đ: Hotline Kỹ sư Hanotech 0988 511 145 (Kỹ sư kiểm tra tận nơi sau 30 phút).
