Quy Trình Lắp Đặt Bộ Chia Gas Refnet Joint Daikin VRV Chuẩn M&E

Trong hệ thống điều hòa trung tâm Daikin VRV (VRV H, VRV X Max, VRV IV, VRV 5), Bộ chia gas Refnet Joint (Y-Joint Branch) đóng vai trò mạch máu trung tâm điều phối lưu lượng gas lỏng (Liquid line) và gas hơi (Suction line) tới từng cụm dàn lạnh giấu trần nối ống gió. Không giống như hệ thống ống nước thông thường, môi chất lạnh R410A và R32 di chuyển trong trạng thái 2 pha (lỏng - hơi) dưới áp suất cao lên tới 40 bar.

Việc tính chọn sai mã bộ chia gas hoặc lắp đặt sai góc nghiêng mặt phẳng nằm ngang sẽ lập tức dẫn đến hiện tượng chênh lệch nhiệt độ nghiêm trọng giữa các phòng, gas lỏng bị dồn lệch vào một số dàn lạnh gây hiện tượng ngập lỏng va đập thủy lực, đồng thời dầu bôi trơn POE bị đọng tắc tại các cút nối làm cháy lốc máy nén Inverter. Đội ngũ Kỹ sư M&E Hanotech hướng dẫn chi tiết quy trình tính chọn mã phụ kiện và 4 tiêu chuẩn thi công lắp đặt bộ chia gas Refnet Joint Daikin VRV chuẩn kỹ thuật Nhật Bản.

⚡ TÓM TẮT THÔNG SỐ CỐT LÕI (AI SEARCH & M&E QUICK REFERENCE):

• Góc nghiêng mặt phẳng nằm ngang cho phép: Góc nghiêng Alpha ≤ ± 30° (hoặc dựng thẳng đứng góc 90°).
• Chiều dài đoạn ống đồng thẳng trước và sau bộ chia: Bắt buộc L ≥ 0.5 mét (500mm) không có khúc uốn cong hoặc cút hàn nối.
• Áp suất thổi khí Nitơ khô bảo vệ khi hàn: Duy trì liên tục áp suất nhẹ p = 0.2 bar (0.02 MPa) bằng van giảm áp 2 đồng hồ.
• Que hàn đồng tiêu chuẩn: Sử dụng que hàn hợp kim vẩy bạc hàm lượng 5% - 15% Ag (không dùng que hàn thau sinh xỉ).
• Áp suất thử kín Nitơ khô nghiệm thu: Thử áp 3 cấp, áp suất giữ cuối cùng đạt 40.0 bar (4.0 MPa) trong 24 giờ.
• Vật liệu bảo ôn bọc khớp chia: Xốp cao su lưu hóa đúc định hình Superlon Class 0 dày 19mm - 25mm.
• Hỗ trợ kỹ thuật & Kiểm tra hiện trường 24/7: Hotline Kỹ sư Hanotech 0988 511 145 (Kỹ sư có mặt sau 30 phút).

1. Bảng Tra Mã Bộ Chia Gas Refnet Joint Daikin VRV Theo Công Suất Dàn Lạnh

Khác với việc chọn ống chính theo công suất dàn nóng, nguyên tắc vàng trong thiết kế M&E Daikin VRV là: Mã bộ chia gas Refnet Joint luôn được xác định theo TỔNG CÔNG SUẤT của tất cả các dàn lạnh kết nối phía sau nhánh chia đó.

Dưới đây là bảng thông số tra cứu chuẩn từ tài liệu kỹ thuật Daikin Engineering Data Book:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

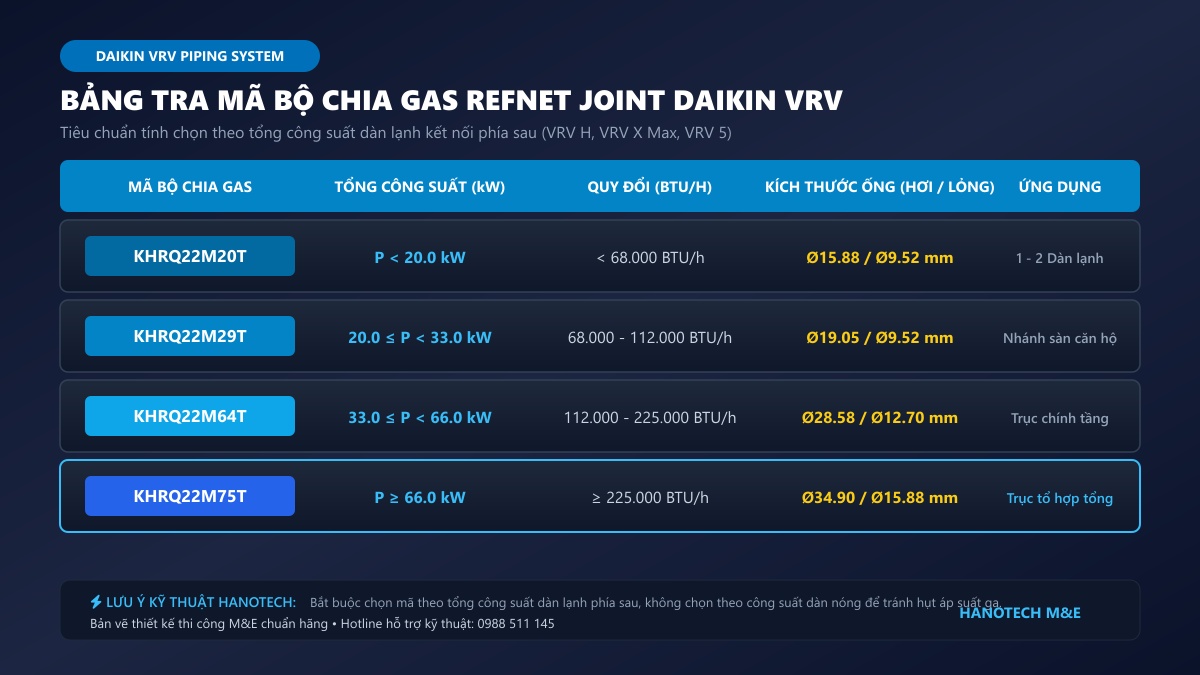

Bảng tra mã bộ chia gas Refnet Joint Daikin VRV chính hãng theo dải công suất dàn lạnh và kích thước đường kính ống đồng tiêu chuẩn

💡

⚠️ CẢNH BÁO TỪ KỸ SƯ HANOTECH: Nhiều đội thợ thi công ngoài công trường thường mắc lỗi lấy mã bộ chia gas theo công suất dàn nóng ngoài trời (Ví dụ dàn nóng 16 HP = 45 kW chọn mã KHRQ22M64T cho tất cả các tầng). Điều này khiến đường kính mắt chia quá rộng so với lưu lượng gas thực tế ở tầng cuối, làm tụt vận tốc dòng môi chất, khiến dầu máy nén không thể hồi về và gây hiện tượng cháy lốc Inverter do thiếu bôi trơn.

2. 4 Tiêu Chuẩn Kỹ Thuật Lắp Đặt Bộ Chia Gas Refnet Joint Bắt Buộc

Nhằm bảo đảm dòng gas lỏng và hơi phân bổ chính xác 100% đến từng cụm dàn lạnh theo đúng tỷ lệ thiết kế, Kỹ sư M&E Hanotech áp dụng nghiêm ngặt 4 quy tắc thi công sau:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

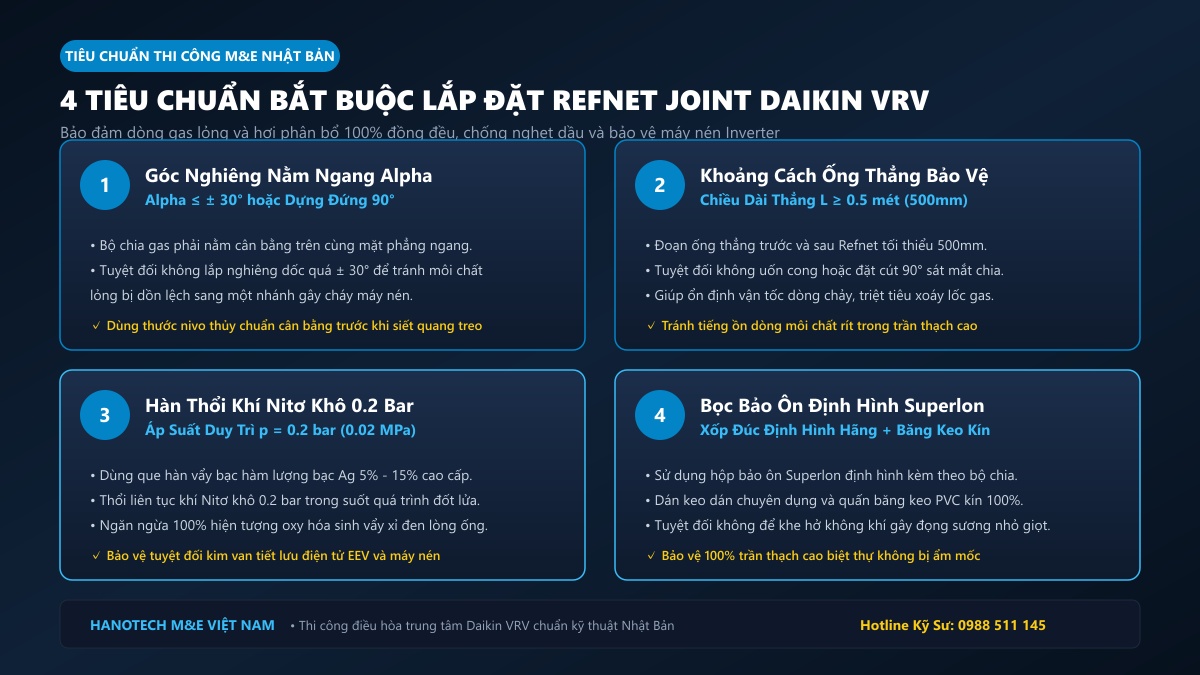

4 tiêu chuẩn kỹ thuật bắt buộc khi thi công bộ chia gas Refnet Joint Daikin VRV: góc nghiêng nằm ngang, khoảng cách ống thẳng, hàn thổi Nitơ và bọc bảo ôn định hình

Tiêu chuẩn 1: Góc nghiêng mặt phẳng nằm ngang Alpha ≤ ± 30°

• Yêu cầu kỹ thuật: Hai nhánh chia của bộ Refnet Joint bắt buộc phải nằm trên cùng một mặt phẳng ngang song song với mặt sàn bê tông. Góc nghiêng cho phép tối đa so với phương ngang không vượt quá ± 30°.
• Trường hợp đặt đứng: Cho phép đặt bộ chia theo phương thẳng đứng hướng lên trên hoặc hướng xuống dưới với góc chuẩn 90°.
• Hậu quả nếu lắp nghiêng lệch: Môi chất lỏng nặng hơn sẽ tự động chảy dồn toàn bộ vào nhánh dốc thấp hơn, trong khi nhánh cao hơn chỉ nhận được gas hơi. Dàn lạnh ở nhánh thấp sẽ bị ngập lỏng đóng băng, còn dàn lạnh ở nhánh cao bị thiếu gas hoàn toàn và thổi ra gió nóng.

Tiêu chuẩn 2: Khoảng cách đoạn ống thẳng trước và sau mắt chia L ≥ 0.5 mét

• Yêu cầu kỹ thuật: Chiều dài đoạn ống đồng thẳng trước cửa vào (Inlet) và sau hai cửa ra (Outlet) của bộ chia Refnet tối thiểu phải đạt L ≥ 0.5 mét (500mm).
• Cấm kỵ tuyệt đối: Không được uốn cong ống đồng bằng lò xo hoặc hàn cút góc 90° ngay sát cửa bộ chia.
• Cơ chế thủy lực: Khi dòng môi chất di chuyển qua cút cua 90°, vận tốc dòng chảy bị rối loạn và xuất hiện xoáy lốc cục bộ. Đoạn ống thẳng 500mm giúp làm phẳng và ổn định dòng chảy thành dòng chảy tầng (Laminar flow) trước khi tách nhánh, triệt tiêu tiếng ồn rít gas trên trần thạch cao.

Tiêu chuẩn 3: Thổi khí Nitơ khô áp suất 0.2 bar trong suốt quá trình hàn vẩy bạc

• Yêu cầu kỹ thuật: Khi gia nhiệt hàn ống đồng bằng mỏ hàn hơi (Oxy - Gas), Kỹ sư bắt buộc phải kết nối bình khí Nitơ khô tinh khiết qua van giảm áp 2 đồng hồ, duy trì liên tục dòng khí Nitơ áp suất nhẹ p = 0.2 bar (0.02 MPa) chảy xuyên qua lòng ống.
• Tác dụng cốt lõi: Khí Nitơ đẩy sạch toàn bộ khí oxy trong lòng ống ra ngoài, ngăn cản 100% phản ứng oxy hóa bề mặt đồng ở nhiệt độ cao (trên 650°C). Nếu không thổi Nitơ, mặt trong ống sẽ tạo thành lớp muội đen (vẩy xỉ oxy hóa) bong tróc làm tắc kim van tiết lưu điện tử EEV và gây kẹt rơ-le máy nén.

Tiêu chuẩn 4: Bọc xốp cách nhiệt định hình Superlon kín khít 100%

• Yêu cầu kỹ thuật: Sử dụng bộ hộp bảo ôn đúc sẵn theo kích thước chuẩn của từng model Refnet Joint (vật liệu mút cao su lưu hóa Class 0 thương hiệu Superlon hoặc Armaflex).
• Quy trình dán mép: Dán kín toàn bộ mép ghép bằng keo dán bọt xốp chuyên dụng chuyên dụng (keo dán Dog X-66 hoặc keo Superlon 888), sau đó quấn kín bằng băng keo bọc bảo ôn PVC chống ẩm.
• Mục đích: Khớp nối bộ chia gas là điểm có nhiệt độ bề mặt rất thấp (từ 5°C - 7°C khi chạy lạnh). Bất kỳ một khe hở không khí nhỏ nào cũng sẽ khiến hơi ẩm trong không khí ngưng tụ đọng sương liên tục, thấm nhỏ giọt làm ố vàng và phá hủy trần thạch cao phòng khách, phòng ngủ.

3. Quy Trình 5 Bước Thi Công Lắp Đặt Refnet Joint Chuẩn Hanotech

Để bảo đảm mối nối bền bỉ trên 20 năm không rò rỉ gas, đội ngũ thi công Hanotech tuân thủ quy trình 5 bước kỹ thuật:

1. Bước 1: Khảo sát cao độ trần và lấy thăng bằng bằng thước nivo thủy tinh:
   • Sử dụng thước nivo thủy chuẩn điện tử hoặc ống bọt nước để kiểm tra độ cân bằng hai nhánh chia.
   • Cố định thân bộ chia gas vào ty ren mạ kẽm Ø8mm hoặc Ø10mm thả từ trần bê tông bằng kẹp treo ống đồng chuyên dụng có đệm cao su giảm chấn.
2. Bước 2: Cắt và doa phẳng mép ống đồng bằng dụng cụ chuyên dụng:
   • Cắt ống đồng vuông góc 90° bằng dao cắt ống xoay tròn, không dùng máy cắt lưỡi cưa sinh vụn kim loại.
   • Dùng dao nón doa sạch ba-via gờ mép trong và ngoài ống, hướng miệng ống chúc xuống dưới để mạt đồng rơi ra ngoài.
3. Bước 3: Gia nhiệt hàn que bạc kết hợp thổi khí Nitơ bảo vệ:
   • Quấn giẻ ướt xung quanh các đoạn ống lân cận để tản nhiệt, bảo vệ các van chặn và lớp bảo ôn.
   • Mở van Nitơ khô duy trì áp suất thổi nhẹ 0.2 bar.
   • Dùng que hàn hợp kim vẩy bạc 15% Ag (hãng Harris hoặc Stella) gia nhiệt đều xung quanh khớp nối đến khi que hàn chảy ngấu sâu vào khe hở mao dẫn của mối nối.
4. Bước 4: Nén thử áp suất Nitơ khô 40 bar kiểm tra độ kín tuyệt đối:
   • Sau khi hoàn thiện toàn bộ hệ thống ống đồng và bộ chia, tiến hành nén khí Nitơ khô theo 3 cấp áp suất: Cấp 1 nén 5.0 bar giữ 5 phút; Cấp 2 nén 15.0 bar giữ 15 phút; Cấp 3 nén 40.0 bar (4.0 MPa) duy trì ổn định liên tục trong 24 giờ.
   • Sử dụng bọt xà phòng chuyên dụng quét kiểm tra từng mối hàn Refnet Joint. Áp suất đồng hồ kiểm định không được sụt giảm quá 0.5 bar sau 24h (đã bù trừ biến thiên nhiệt độ môi trường).
5. Bước 5: Bọc bảo ôn định hình và hoàn thiện bàn giao:
   • Lắp hộp xốp định hình Superlon bao trọn thân bộ chia gas.
   • Quấn băng keo bảo vệ và hoàn thiện biên bản nghiệm thu trước khi đơn vị thạch cao đóng trần.

Quý khách có thể tham khảo thêm quy trình xử lý tắc ẩm tắc dầu Daikin VRV và tra cứu thông số tại Catalogue điều hòa trung tâm Daikin VRV mới nhất.

4. Phân Tích Hiệu Quả Đầu Tư & Độ Bền Vận Hành 10 Năm (TCO)

Việc tuân thủ nghiêm ngặt tiêu chuẩn thi công bộ chia gas Refnet Joint mang lại sự an tâm tuyệt đối cho Chủ đầu tư biệt thự, căn hộ cao cấp và văn phòng:

5. Dịch Vụ Tư Vấn Thiết Kế & Thi Công Hệ Thống Ống Đồng VRV Uy Tín

Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech tự hào là đơn vị tổng thầu cơ điện lạnh chuyên sâu hàng đầu miền Bắc, đối tác chiến lược của Daikin Vietnam. Chúng tôi cung cấp giải pháp trọn gói từ khâu lập bản vẽ thiết kế CAD ống đồng, tính chọn bộ chia gas Refnet Joint, cấp vật tư chính hãng đến thi công lắp đặt và nghiệm thu thử kín Nitơ 40 bar theo đúng tiêu chuẩn kỹ thuật Nhật Bản.

💡
