Kích Thước & Vị Trí Đặt Miệng Gió Khe Dài Slot Chuẩn Kiến Trúc

Trong thiết kế nội thất hiện đại dành cho biệt thự, penthouse và căn hộ cao cấp, miệng gió khe dài Slot (Linear Slot Diffuser - LSD) đã trở thành chuẩn mực thẩm mỹ không thể thay thế cho hệ thống điều hòa giấu trần nối ống gió Daikin. Khác với các dòng miệng gió vuông khuếch tán hay nan sọt trứng truyền thống vốn làm vụn trần thạch cao, miệng gió khe dài tạo nên những đường nét kiến trúc thanh mảnh, liền mạch chạy dài xuyên suốt trần nhà.

Tuy nhiên, miệng gió khe Slot là loại miệng gió khắt khe nhất về mặt khí động học và cơ khí trần. Nếu tính toán sai kích thước, chọn lưu lượng CFM quá mức chịu tải hoặc bố trí sai vị trí, gia chủ sẽ phải đối mặt với hàng loạt thảm họa công trình: tiếng rít gió chói tai như tiếng còi, luồng khí lạnh thổi buốt đầu giường ngủ, đọng sương chảy nước làm mốc ố trần thạch cao, hoặc hiện tượng gió quẩn khiến máy điều hòa liên tục ngắt ngắt mở mở mà phòng vẫn nóng nực.

Trong cẩm nang kỹ thuật chuyên sâu này, đội ngũ Kỹ sư Cơ điện Hanotech sẽ phân tích chi tiết tiêu chuẩn kích thước, lưu lượng gió, nguyên lý hiệu ứng bám trần Coanda và vị trí lắp đặt chuẩn kiến trúc cho từng không gian chức năng.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

💡

Tóm Tắt Trọng Tâm Kỹ Thuật (Key Takeaways)

• Bản rộng khe gió chuẩn: Khe đơn dao động từ 19mm đến 25mm. Miệng gió phổ biến nhất cho biệt thự là loại 2 khe (chiều rộng khoét trần 75mm - 80mm) và 3 khe (chiều rộng khoét trần 105mm - 115mm).
• Vận tốc gió mặt ra: Bắt buộc kiểm soát ở mức 1.8 m/s - 2.2 m/s cho phòng ngủ Master (tiêu chuẩn âm học NC 20 - NC 25), và tối đa 2.5 m/s cho phòng khách để triệt tiêu hoàn toàn tiếng rít gió.
• Hiệu ứng bám trần Coanda Effect: Cánh gạt gió con thoi bên trong miệng cấp phải được căn chỉnh hướng luồng khí bám sát mặt phẳng trần thạch cao, tuyệt đối không để gió thổi vuông góc 90 độ dội thẳng vào người sử dụng.
• Quy tắc chống quẩn gió (Short-circuiting): Khoảng cách giữa miệng gió cấp và miệng gió hồi trên cùng trần phẳng tối thiểu phải đạt 1.8m đến 2.5m, hoặc bố trí miệng hồi tại khe rèm cửa sổ.
• Cửa gió vô cực Frameless: Giải pháp chôn viền âm thạch cao giúp bề mặt trần phẳng phiu hoàn mỹ, kết hợp đồng trục với ray đèn nam châm (Magnetic Track Light).
• Hệ sinh thái kỹ thuật: Tải bản vẽ chi tiết CAD miệng gió Slot và đặt lịch khảo sát hiện trạng 0đ tại thietbitruntam.org, tra cứu giá dàn lạnh Daikin VRV chính hãng tại daikinthailand.co.

1. Cấu Tạo Cơ Khí & Bản Chất Khí Động Học Của Miệng Gió Khe Dài Slot

Để hiểu lý do tại sao miệng gió khe Slot đòi hỏi kỹ thuật thi công chính xác đến từng milimet, cần nắm vững cấu tạo cơ khí và hành vi của luồng không khí khi đi qua khe hẹp:

1.1. Phân biệt Miệng gió Cấp (Supply Slot) và Miệng gió Hồi (Return Slot)

• Miệng gió cấp Slot (Linear Supply Diffuser): Bên trong từng khe gió được tích hợp cánh gạt điều hướng gió (Pattern Controller/Deflector) hình con thoi hoặc chữ T bằng nhôm đùn sơn tĩnh điện màu đen. Cánh gạt này cho phép kỹ sư dùng tay hoặc que gạt chuyên dụng để điều chỉnh hướng thổi linh hoạt: thổi bám trần sang trái, thổi bám trần sang phải, thổi hai chiều (2-way throw) hoặc thổi đứng thẳng xuống sàn.
• Miệng gió hồi Slot (Linear Return Diffuser): Thường không có cánh gạt điều hướng gió bên trong nhằm tối đa hóa diện tích thông gió thực tế (Effective Free Area). Phía trên miệng hồi thường được tích hợp lưới lọc bụi thô (Nylon Filter) hoặc dán mút đen tiêu âm để che ánh sáng khoang trần và gom bụi bẩn bảo vệ dàn lạnh.

1.2. Hiệu ứng Coanda (Coanda Effect) - Linh hồn của dòng khí lạnh êm ái

Một chiếc miệng gió khe Slot hoạt động hoàn hảo khi nó kích hoạt được hiệu ứng bám dính bề mặt Coanda:

• Khi cánh điều hướng gạt dòng khí lạnh thổi song song với mặt phẳng trần thạch cao ở vận tốc lý tưởng (2.0 m/s), áp suất tĩnh vùng giáp trần bị hạ thấp, ép luồng gió bám chặt vào bề mặt trần và lan tỏa đi xa từ 3m đến 5m (Throw Distance).
• Trong quá trình bám trần, luồng khí lạnh liên tục hòa trộn êm dịu với lớp không khí ấm bên dưới phòng (hiện tượng Entrainment), làm nhiệt độ giảm dần đều từ từ.
• Khi luồng khí hết đà vận tốc ở cuối hành trình, khí mát sẽ nhẹ nhàng rơi xuống khu vực sinh hoạt của con người, mang lại cảm giác mát mẻ tự nhiên như gió rừng thông, hoàn toàn không có cảm giác gió buốt đập thẳng vào da thịt.

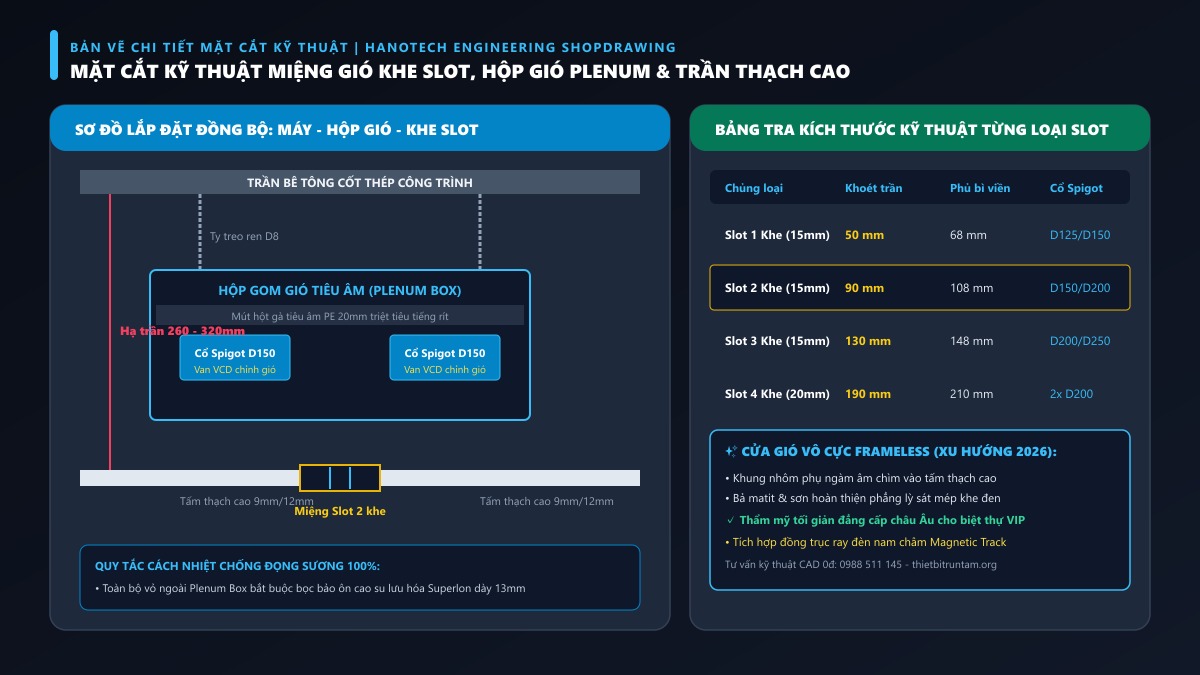

2. Bảng Tra Kích Thước Khoét Trần Thạch Cao & Lưu Lượng Gió 1 - 2 - 3 - 4 Khe Chuẩn mm

Một trong những sai lầm phổ biến nhất của các đội thợ thạch cao và thợ điện lạnh tự do là khoét trần theo phỏng đoán, dẫn đến tình trạng miệng gió bị kích, rách mép thạch cao hoặc hở khe mất thẩm mỹ. Dưới đây là bảng thông số kích thước chuẩn cơ khí được Kỹ sư Hanotech áp dụng cho hàng trăm công trình biệt thự cao cấp:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Bảng tra cứu thông số kỹ thuật miệng gió khe Slot (Bản khe tiêu chuẩn 20mm):

(Ghi chú: 1 CFM tương đương khoảng 1.7 m3/h không khí. Với phòng ngủ diện tích 25m2 dùng dàn lạnh Daikin 9.000 BTU có lưu lượng gió khoảng 350 CFM, ta chỉ cần sử dụng miệng gió 2 khe với chiều dài hữu dụng thổi gió khoảng 2.8m - 3.0m là đảm bảo phòng siêu êm ái).

Phân loại kiểu viền: Cửa gió có viền truyền thống vs Cửa gió vô cực Frameless

• Cửa gió có viền (Flanged Linear Diffuser): Mặt viền nhôm rộng 15mm - 20mm phủ ra ngoài mặt trần thạch cao để che đi vết cắt khoét. Ưu điểm là thi công nhanh chóng, dễ tháo lắp bảo trì, nhưng nhược điểm là để lại gờ nổi trên trần, phá vỡ tính liền mạch của kiến trúc phẳng hiện đại.
• Cửa gió vô cực tràn viền (Frameless / Borderless / Trimless): Khung viền có dạng cánh bướm ziczac được bắt âm giấu kín vào xương thạch cao, sau đó thợ sơn bả phủ bột trét và sơn phẳng trùng với màu trần nhà. Khi hoàn thiện, gia chủ chỉ nhìn thấy các khe rãnh đen tuyền huyền bí chìm sâu vào trần bê tông, tạo hiệu ứng thị giác tối giản Luxury đỉnh cao.

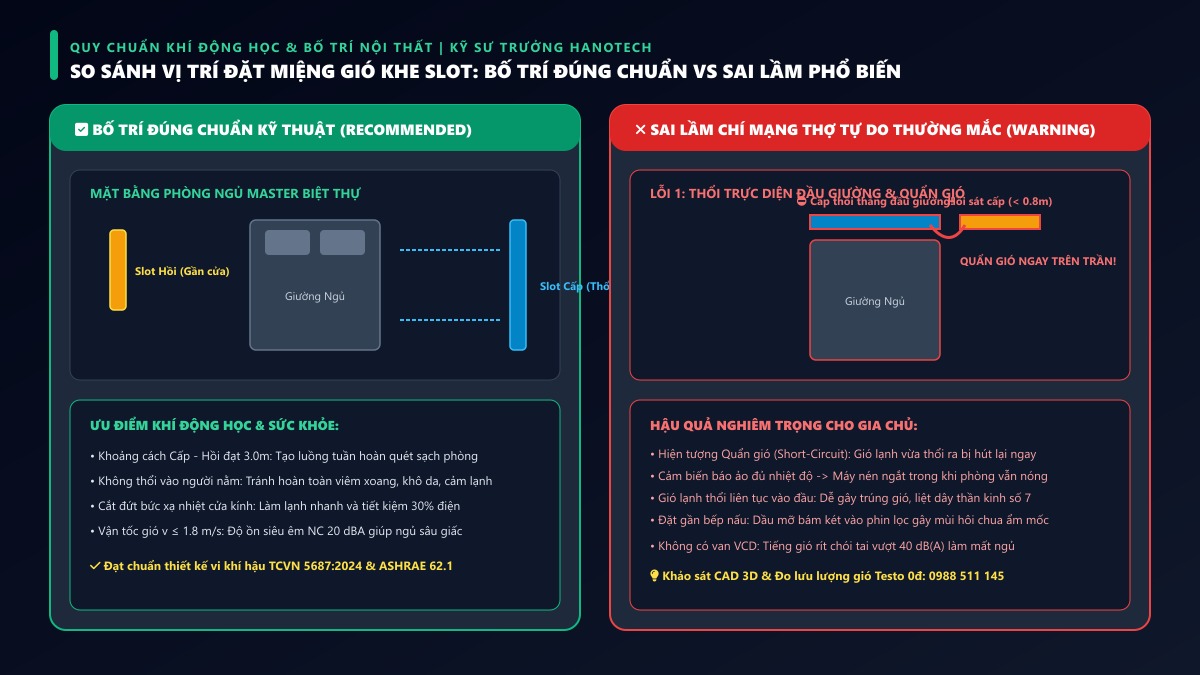

3. Vị Trí Đặt Miệng Gió Khe Slot Chuẩn Kiến Trúc Cho Từng Không Gian

Vị trí đặt miệng gió quyết định 80% sự dễ chịu của gia chủ khi bước vào căn phòng. Dưới đây là phân tích chi tiết sơ đồ bố trí đúng - sai theo quy chuẩn thiết kế M&E của Hanotech:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

3.1. Bố trí miệng gió khe Slot cho Phòng Ngủ Master

Phòng ngủ là không gian nghỉ ngơi yên tĩnh nhất trong ngôi nhà, đòi hỏi nhiệt độ ổn định và tuyệt đối không được có tiếng rít gió hay luồng gió lạnh thổi thẳng vào cơ thể người khi đang ngủ:

• ❌ Sai lầm chết người: Lắp miệng gió cấp thổi vuông góc trực diện từ trên đầu giường hoặc thẳng vào ngực/mặt người nằm. Gió lạnh 16-18 độ C thổi trực tiếp suốt đêm sẽ làm co thắt mạch máu não, gây tê liệt dây thần kinh số 7, cảm lạnh và đau đầu kinh niên.
• ✅ Bố trí chuẩn kiến trúc Hanotech:
  1. Phương án thổi hông giường: Đặt miệng gió cấp tại khu vực trần lối đi hoặc hành lang đệm, hướng luồng khí thổi song song với giường ngủ và bám sát trần qua đuôi giường.
  2. Phương án hồi khe rèm: Đặt miệng gió hồi ngay phía trên hộc rèm cửa kính hướng ra ban công. Vị trí này giúp hút ngay lớp nhiệt bức xạ xuyên qua kính mặt trời trước khi nó xâm nhập vào phòng, đồng thời che giấu hoàn toàn miệng hồi gió.
  3. Nan giả trang trí chạy dài liên tục (Continuous Linear Look): Chiều dài khe slot thực tế chỉ cần 2m cho cấp và 2m cho hồi, nhưng các kiến trúc sư thường yêu cầu chạy nan rỗng giả suốt 5m - 6m chiều dài phòng để tạo thành một vệt đen trang trí xuyên suốt trần nhà.

3.2. Bố trí miệng gió khe Slot cho Phòng Khách & Khu Vực Thông Tầng

Phòng khách biệt thự thường có diện tích lớn từ 40m2 đến trên 80m2, nhiều vách kính Low-E lớn và liên thông với phòng ăn:

• Ngăn chặn bẫy nhiệt vách kính: Bố trí một dải miệng gió cấp khe Slot dọc theo mép trần sát vách kính lớn. Cánh gạt gió được chỉnh thổi quét dọc theo bề mặt kính tạo thành một bức màn chắn không khí lạnh (Air Curtain), triệt tiêu bức xạ nhiệt mặt trời và ngăn ngừa triệt để hiện tượng đọng sương mờ kính trong những ngày nồm ẩm miền Bắc.
• Tích hợp đồng trục với ray đèn nam châm (Magnetic Track Light): Trong các căn hộ phong cách Modern Luxury, đường miệng gió khe slot đen tuyền thường được thiết kế song song hoặc chạy liền mạch đồng trục với thanh ray đèn nam châm 24V, tạo nên sự đồng điệu cơ khí và ánh sáng hoàn mỹ.

3.3. Bố trí miệng gió khe Slot cho Khu Vực Bếp & Bàn Ăn

• Quy tắc cách ly ngọn lửa: Miệng gió cấp điều hòa phải đặt cách xa bếp nấu tối thiểu 2.5m - 3.0m. Nếu luồng gió lạnh thổi tạt vào khu vực bếp nấu sẽ làm tạt ngọn lửa bếp gas, làm suy giảm hiệu suất hút mùi của máy hút khói và thổi bay mùi dầu mỡ khắp phòng khách.
• Bàn ăn: Bố trí miệng gió thổi lệch sang hai bên bàn ăn, tạo luồng gió mát thoang thoảng dịu êm, tránh thổi trực diện làm thức ăn vừa dọn ra đã nhanh chóng nguội lạnh.

4. Kiểm Soát Luồng Khí: Ngăn Chặn Hiện Tượng Quẩn Gió Ngắn (Short-Circuiting)

Một căn bệnh kinh niên mà rất nhiều công trình biệt thự gặp phải khi lắp đặt miệng gió khe slot là hiện tượng quẩn gió (Short-Circuiting):

[ Hiện Tượng Quẩn Gió Ngắn ]
Gió lạnh cấp ra (16°C) ----(Khoảng cách quá gần < 1.2m)----> Miệng hồi hút lại ngay (17°C)
      |                                                            |
      v                                                            v
Không gian sinh hoạt bên dưới vẫn nóng bức (28°C)    <----   Dàn lạnh báo đủ nhiệt độ ảo -> Máy nén ngắt!

4.1. Bản chất của hiện tượng quẩn gió ngắn

• Khi miệng gió cấp và miệng gió hồi được đặt quá sát nhau trên cùng một mặt phẳng trần (khoảng cách dưới 1.5m), áp suất âm ở miệng hồi sẽ lập tức hút luồng không khí lạnh vừa thổi ra từ miệng cấp quay ngược trở lại buồng máy trước khi nó kịp hòa trộn làm mát không gian phòng bên dưới.
• Cảm biến nhiệt độ gắn ở miệng gió hồi nhận tín hiệu 18°C tưởng phòng đã đạt độ lạnh sâu nên lập tức điều khiển van tiết lưu giảm công suất hoặc cho máy nén ngừng hoạt động. Kết quả: Gia chủ ngồi bên dưới toát mồ hôi ở 28°C mà điều hòa thì liên tục ngắt lốc!

4.2. 3 Giải pháp kỹ thuật triệt tiêu hoàn toàn quẩn gió của Hanotech

1. Dãn cách cự ly tối thiểu: Đảm bảo khoảng cách tâm đối tâm giữa miệng cấp và miệng hồi trên cùng mặt phẳng trần tối thiểu từ 1.8m đến 2.5m.
2. Bố trí đối xứng chéo (Diagonal Cross-Ventilation): Cấp một bên góc phòng, hồi ở góc đối diện nhằm tạo ra một chu trình luân chuyển dòng khí quét qua toàn bộ thể tích căn phòng.
3. Cấp trần - Hồi đáy hoặc Hồi vách (Ceiling Supply - Wall Return): Miệng cấp đặt trên trần thạch cao thổi bám trần, còn miệng hồi đặt ở chân tường hoặc hộc tủ kệ tivi để hút lớp khí nóng nặng dưới sàn, tối ưu hóa triệt để chu trình đối lưu tự nhiên.

5. Xu Hướng Mới: Tích Hợp Miệng Gió Slot Vô Cực & Ray Đèn Nam Châm

Sự phát triển của xu hướng thiết kế nội thất tối giản (Minimalism) đã thúc đẩy sự ra đời của các giải pháp kết hợp cơ điện - ánh sáng đột phá:

5.1. Cửa gió khe Slot vô cực viền âm thạch cao (Frameless Slot Diffuser)

• Khung nhôm được thiết kế với gờ nẹp lưới thép đặc biệt. Thợ thi công bắn vít trực tiếp khung nhôm vào hệ khung xương trần thạch cao chìm, sau đó dán băng keo sợi thủy tinh chống nứt và trét bột bả phủ kín mép nẹp nhôm.
• Sau khi xả nhám và lăn sơn nước 2 lớp, bề mặt trần phẳng phiu 100% không để lại bất kỳ gờ kim loại nào. Cửa gió trở thành một khe rãnh kiến trúc màu đen huyền bí, sâu hút mắt.

5.2. Giải pháp tích hợp Ray Đèn Nam Châm Magnetic Track

• Bằng cách sử dụng cùng một hệ rãnh nhôm định hình kích thước tiêu chuẩn (rộng 25mm hoặc 35mm), các kiến trúc sư có thể bố trí một nửa chiều dài dải rãnh làm miệng gió điều hòa nối với hộp gió Plenum tiêu âm, và nửa còn lại được lắp đặt thanh ray dẫn điện 48V cho các module đèn rọi nam châm, đèn tán quang linear hoặc đèn thả nghệ thuật.
• Giải pháp này giúp trần nhà loại bỏ hoàn toàn cảm giác rối rắm, biến hệ thống cơ điện M&E phức tạp thành một tác phẩm nghệ thuật ánh sáng đương đại.

6. Checklist 6 Sai Lầm Chết Người Khi Thi Công Miệng Gió Khe Slot & Giải Pháp Khắc Phục

Để đảm bảo hệ thống miệng gió vận hành êm ái, bền bỉ và không gây hư hại cho nội thất, Kỹ sư Hanotech đúc kết bảng kiểm tra hiện trường nghiêm ngặt:

7. Kết Luận & Khuyến Nghị Từ Kỹ Sư Cơ Điện Hanotech

Miệng gió khe dài Slot (Linear Slot Diffuser) không đơn thuần là một phụ kiện che lỗ khoét trần thạch cao, mà là giao điểm tinh tế giữa kỹ thuật khí động học chính xác và nghệ thuật kiến trúc đỉnh cao. Một hệ thống miệng gió slot được thiết kế và lắp đặt đúng chuẩn sẽ đem lại luồng gió mát lạnh êm dịu như làn gió thiên nhiên, không tiếng ồn rít, không đọng sương ẩm mốc và tôn vinh trọn vẹn vẻ sang trọng của không gian sống.

Mỗi không gian biệt thự, penthouse đều sở hữu cao độ trần, kết cấu dầm bê tông và phong cách nội thất riêng biệt. Do đó, việc tính toán thủy lực đường ống và định vị miệng gió khe Slot cần được phối hợp chặt chẽ giữa Kỹ sư M&E và Kiến trúc sư nội thất ngay từ giai đoạn thiết kế sơ bộ.

Quý gia chủ, chủ đầu tư và các đơn vị thiết kế kiến trúc có thể tải trọn bộ file bản vẽ chi tiết gia công hộp gió Plenum CAD, thư viện 3D miệng gió khe Slot và đăng ký lịch khảo sát đo đạc hiện trạng công trình 0đ tại cổng kỹ thuật thietbitruntam.org. Bảng giá chi tiết thiết bị dàn lạnh Daikin VRV nhập khẩu chính hãng được cập nhật liên tục tại daikinthailand.co. Hãy liên hệ ngay Hotline Kỹ sư trưởng Hanotech: 0988 511 145 để được hỗ trợ chuyên sâu 24/7!
