Kỹ Thuật Thi Công Hộp Gió Plenum Và Cổ Bạt Chống Rung

Trong hệ thống điều hòa giấu trần nối ống gió Daikin (bao gồm cả dòng Multi Daikin Super Multi NX và điều hòa trung tâm Daikin VRV H), hai phụ kiện cơ khí đóng vai trò quyết định đến độ êm ái, tuổi thọ trần thạch cao và hiệu suất khí động học chính là Hộp gió (Plenum Box) và Cổ bạt chống rung (Flexible Canvas Duct Connector).

Thực tế công trường cho thấy, rất nhiều công trình biệt thự cao cấp dù đầu tư dàn máy Daikin VRV đắt tiền nhưng khi bật máy lên phòng ngủ lại phát ra tiếng ù rền rung bần bật, hoặc sau vài tháng sử dụng trần thạch cao quanh miệng gió bị mốc đen ố vàng. Nguyên nhân cốt lõi bắt nguồn từ việc đội thợ tự do thi công hộp tôn cẩu thả, không dán mút tiêu âm, thiếu bảo ôn cách nhiệt và bỏ qua khớp nối mềm chống rung.

Trong bài cẩm nang chuyên sâu này, đội ngũ Kỹ sư Cơ điện Hanotech sẽ phân tích chi tiết nguyên lý khí động học, quy chuẩn vật tư và chuyển giao Quy trình thi công hộp gió Plenum Box & cổ bạt chống rung chuẩn hãng Daikin ProShop, giúp căn phòng vận hành siêu tĩnh lặng dưới 23 dB(A).

💡

Tóm Tắt Trọng Tâm Kỹ Thuật (Key Takeaways)

• Cổ bạt chống rung Canvas: Là khớp nối mềm bằng vải sợi thủy tinh tráng silicone/neoprene chống cháy Class 0, triệt tiêu 100% dao động cơ học từ quạt lồng sóc truyền sang hệ thống trần thạch cao.
• Hộp gió tiêu âm 3 lớp: Vỏ tôn mạ kẽm dày 0.75mm - 0.95mm, bên trong dán mút tiêu âm hột gà PE dày 20mm triệt tiêu tiếng rít gió, bên ngoài bọc bảo ôn cao su lưu hóa Superlon dày 13mm - 19mm chống đọng sương trần.
• Treo ty ren độc lập: Hộp gió cấp và hộp gió hồi phải được treo bằng ty ren riêng biệt có đệm cao su, tuyệt đối không để hộp tôn tì đè lực nặng lên mặt bích dàn lạnh.
• Cân bằng áp suất gió: Tích hợp van chỉnh gió tròn VCD tại các cổ trích Spigot (D150, D200, D250) để kiểm soát vận tốc gió tại cửa gió nan khe slot dưới 2.2 m/s.
• Hệ sinh thái kỹ thuật: Tải bản vẽ chi tiết gia công hộp gió CAD và đặt lịch khảo sát 0đ tại thietbitruntam.org, tra cứu giá dàn lạnh Daikin chính hãng tại daikinthailand.co.

1. Bản Chất Kỹ Thuật: Tại Sao Hộp Gió & Cổ Bạt Là Bộ Đôi Bắt Buộc?

Khi quạt lồng sóc của dàn lạnh giấu trần hoạt động với lưu lượng gió từ 600 m3/h đến hơn 2.000 m3/h, không khí chuyển động với vận tốc cao và tạo ra áp suất tĩnh (Static Pressure) lớn trong khoang máy:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

1.1. Cổ bạt chống rung Canvas (Flexible Duct Connector) giải quyết vấn đề gì?

• Khi động cơ quay, các rung động vi mô liên tục sinh ra. Nếu nối cứng mặt bích dàn lạnh với hộp tôn bằng vít bắn tôn thông thường, hộp tôn sẽ đóng vai trò như một màng loa khuếch đại sóng âm.
• Sóng chấn động này truyền qua ống gió mềm, truyền lên ty treo và làm rung lắc khung xương trần thạch cao. Kết quả là trong phòng ngủ luôn có tiếng ù rền âm ỉ (tần số thấp 50Hz - 100Hz), gây mất ngủ và đau đầu kinh niên.
• Cổ bạt Canvas là một dải vật liệu mềm, dẻo dai, được kẹp chặt giữa hai mép tôn mặt bích. Khớp nối này hấp thụ và triệt tiêu hoàn toàn các chấn động rung lắc, cô lập dàn máy nén/quạt gió với toàn bộ hệ thống ống phân phối không khí.

1.2. Hộp gió Plenum Box đóng vai trò gì trong phân phối luồng khí?

• Mặt bích thổi gió của dàn lạnh Daikin là một cửa hình chữ nhật hẹp với vận tốc gió thổi ra rất lớn (thường từ 4.5 m/s đến 6.0 m/s). Nếu đấu nối trực tiếp ống mềm vào đây, tổn thất áp suất cục bộ sẽ rất cao, gây tiếng rít gió chói tai và làm gió thổi không đều giữa các miệng gió.
• Hộp gió Plenum Box hoạt động như một buồng giãn nở áp suất (Plenum Chamber): Khi luồng khí áp lực cao đi vào hộp, thể tích khoang chứa lớn làm vận tốc gió giảm xuống ngưỡng êm dịu (khoảng 2.0 m/s - 2.5 m/s), đồng thời áp suất tĩnh được phân bổ đồng đều tới từng cổ trích tròn dẫn ra các miệng gió khe slot trong phòng.

2. Tiêu Chuẩn Vật Liệu Chế Tạo Cổ Bạt Chống Rung Chuẩn PCCC

Cổ bạt chống rung lắp đặt trong khoang trần kỹ thuật phải đáp ứng nghiêm ngặt các tiêu chuẩn cơ lý và phòng cháy chữa cháy:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

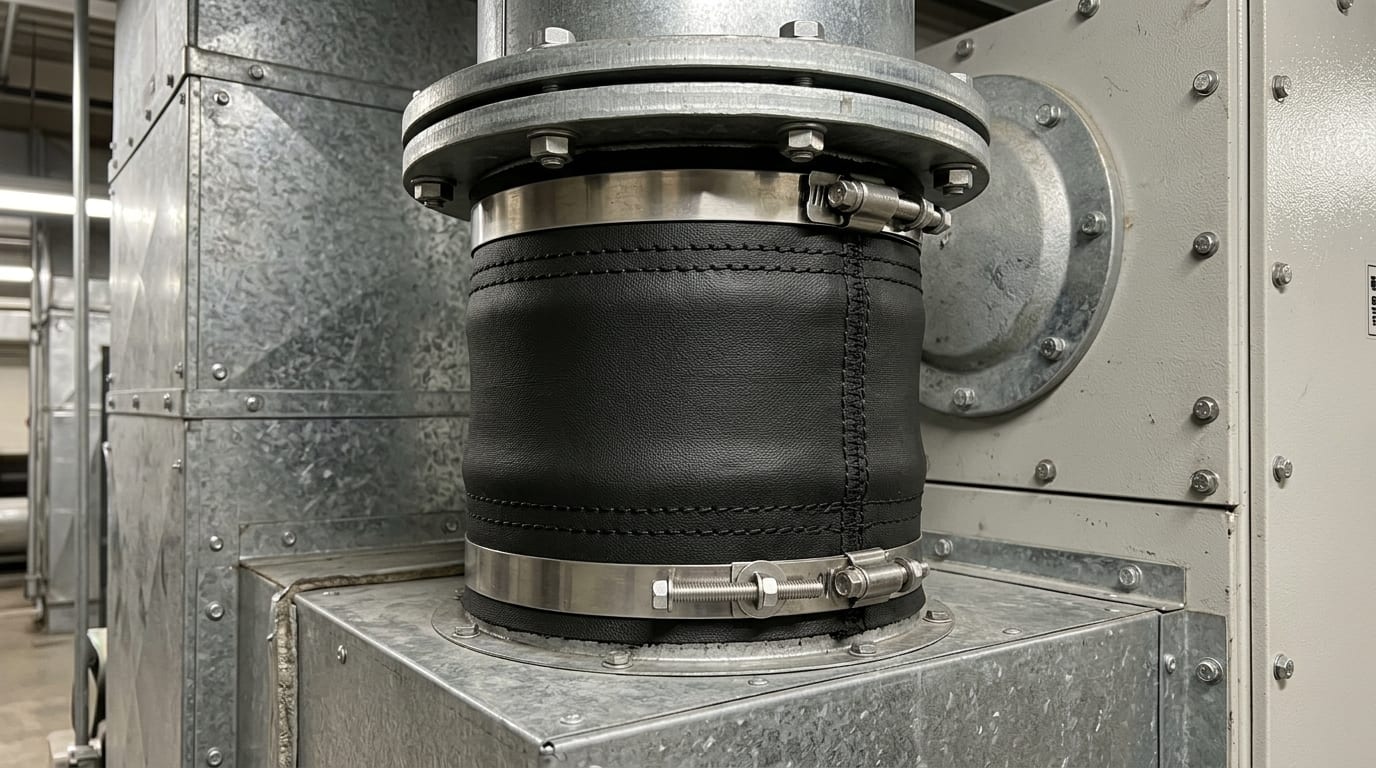

2.1. Cấu trúc vải Canvas công nghiệp

• Vật liệu vải cốt: Vải dệt sợi thủy tinh (Fiberglass Fabric) cường lực cao, không bị mục nát, không co ngót dưới tác động của nhiệt độ lạnh và độ ẩm cao.
• Lớp phủ bề mặt: Tráng màng Neoprene hoặc Silicone hai mặt chống thấm khí tuyệt đối (Air-tight 100%), chịu được áp suất nén lên tới 3.000 Pa mà không bị phồng rách.
• Khả năng chống cháy: Đạt chuẩn chống cháy lan Class 0 theo tiêu chuẩn BS 476 Part 6 & 7, tiêu chuẩn UL 94 V-0 và hợp chuẩn an toàn PCCC cho đường ống âm trần. Khi tiếp xúc với nguồn nhiệt cao hoặc tia lửa điện, bạt không bén lửa và không sinh khói độc.

2.2. Chiều dài và độ chùng lắp đặt tiêu chuẩn

• Chiều rộng bản vải mềm: Dao động từ 100mm đến 150mm.
• Khi lắp đặt thực tế trên trần, khoảng cách giữa mặt bích dàn lạnh và mặt bích hộp tôn phải được căn chỉnh chính xác từ 80mm đến 120mm.
• Trạng thái bạt phải có độ chùng tự nhiên hình chữ U hoặc gợn sóng nhẹ. Tuyệt đối không kéo căng thẳng tắp như mặt trống vì khi đó sóng rung cơ học vẫn sẽ truyền qua lớp vải cứng sang hộp tôn.

3. Cấu Tạo Chi Tiết Hộp Gió Plenum Tiêu Âm & Chống Đọng Sương

Một hộp gió Plenum đạt chuẩn kỹ thuật cao cấp của Hanotech được cấu thành từ 3 lớp chuyên biệt:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

3.1. Lớp vỏ chịu lực tôn mạ kẽm

• Sử dụng tôn mạ kẽm cuộn tiêu chuẩn Hoa Sen hoặc Nam Kim, độ mạ kẽm Z80 đến Z120 chống gỉ sét trong môi trường ẩm ướt.
• Độ dày tôn: Tối thiểu 0.75mm (với hộp kích thước dưới 1 mét) và 0.95mm (với hộp kích thước lớn của dàn lạnh FXMQ100-FXMQ140) để thành hộp không bị phập phùng (tiếng kêu "bộp bộp") khi quạt khởi động hoặc dừng đột ngột.

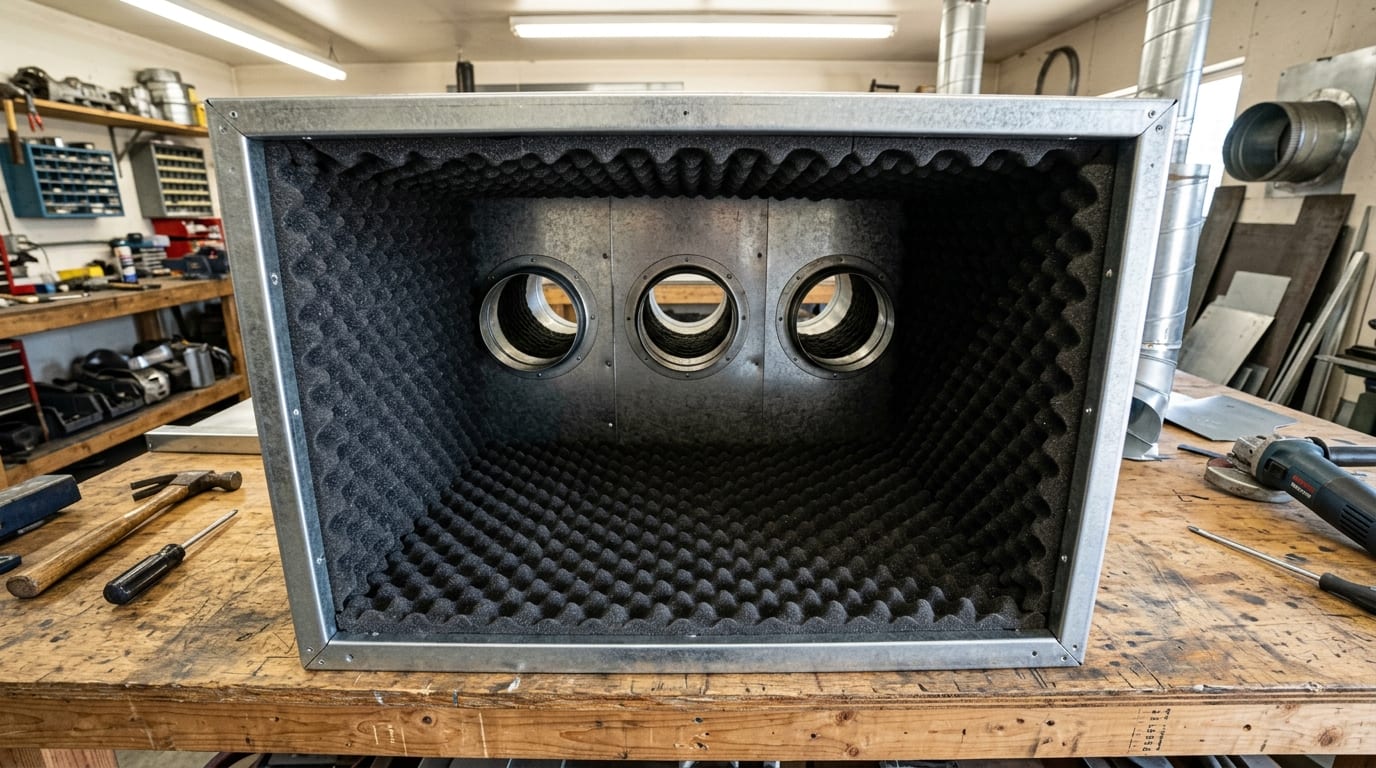

3.2. Lớp lót tiêu âm lòng trong (Acoustic Lining)

• Toàn bộ bề mặt thành trong của hộp gió cấp và hộp gió hồi được dán kín lớp mút tiêu âm hột gà PE / PU Foam chống cháy độ dày 20mm (tỷ trọng cao 25 - 30 kg/m3).
• Cấu trúc bề mặt lồi lõm dạng hột gà (Convoluted Surface) có tác dụng bẻ gãy và hấp thụ hoàn toàn các phản xạ âm thanh dải tần số trung và cao (tiếng rít cánh quạt, tiếng gió cuộn), giúp độ ồn của luồng gió thổi ra miệng slot giảm sâu xuống dưới 23 dB(A).

3.3. Lớp bọc bảo ôn cách nhiệt mặt ngoài (Thermal Insulation)

• Mặt ngoài hộp gió tiếp xúc với không khí ẩm trong khoang trần thạch cao. Nếu nhiệt độ bề mặt tôn hạ xuống dưới điểm sương (Dew Point), nước sẽ ngưng tụ thành từng vệt lớn chảy tràn phá hỏng trần.
• Hanotech bắt buộc bọc phủ kín 100% mặt ngoài hộp gió bằng tấm cao su lưu hóa Superlon hoặc Dovlon có độ dày từ 13mm đến 19mm, dán keo mí kín khít để hơi ẩm tuyệt đối không tiếp xúc với kim loại tôn lạnh.

4. Sơ Đồ Nguyên Lý Lắp Đặt Đồng Bộ Hệ Dàn Lạnh Nối Ống Gió

Dưới đây là sơ đồ phối hợp hoàn chỉnh từ đầu hồi, cụm máy chính đến cửa gió thổi vào phòng được Hanotech chuẩn hóa:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Bảng Kích Thước Hộp Gió & Cổ Trích Đề Xuất Theo Dàn Lạnh Daikin VRV FXMQ

5. Quy Trình 5 Bước Thi Công Lắp Đặt Hộp Gió Chuẩn Hanotech

Để đảm bảo chất lượng cơ điện đạt độ tinh xảo cao nhất, các kỹ sư Hanotech tuân thủ quy trình 5 bước kiểm soát:

[Quy Trình Thi Công Hộp Gió M&E Hanotech]
   ├── Bước 1: Đo kiểm cao độ dầm & gia công CNC chính xác tại xưởng
   ├── Bước 2: Dán mút tiêu âm lòng trong & bọc bảo ôn cao su mặt ngoài
   ├── Bước 3: Lắp đặt cổ bạt Canvas liên kết mặt bích dàn máy
   ├── Bước 4: Treo ty ren độc lập cho từng hộp gió (Tránh đè lực lên máy)
   └── Bước 5: Đấu nối ống mềm, cân chỉnh van VCD & đo kiểm độ ồn dB(A)

Bước 1: Khảo sát thực địa và gia công hộp gió tại xưởng

• Kỹ sư sử dụng máy đo khoảng cách laser xác định chính xác cao độ đáy dầm bê tông và vị trí cửa gió trên bản vẽ nội thất.
• Toàn bộ hộp gió được cắt phay bằng máy CNC tự động, gấp mép bẻ gờ sắc nét, đảm bảo độ kín khít cơ học và kích thước sai số dưới 1mm.

Bước 2: Lắp đặt cổ bạt Canvas liên kết mặt bích

• Mặt bích dàn lạnh được dán lớp gioăng cao su non (Foam Gasket) đàn hồi để chống xì gió.
• Đặt cổ bạt Canvas vào vị trí, liên kết cố định bằng kẹp nẹp tôn hoặc đinh tán rive nhôm với khoảng cách 80mm - 100mm một đinh. Mối nối sau đó được quét keo làm kín Silicon trung tính chuyên dụng.

Bước 3: Treo ty ren định vị hộp gió độc lập

• Tuyệt đối không để hộp gió cấp/hồi tì đè toàn bộ trọng lượng lên dàn lạnh Daikin.
• Hanotech định vị hộp gió lên trần bê tông bằng 2 hoặc 4 ty ren mạ kẽm Phi 8 riêng biệt, có gắn bát treo đệm cao su giảm chấn. Điều này giúp dàn lạnh và hộp gió là hai thực thể cơ học tách rời hoàn toàn, không gây võng mép bạt.

Bước 4: Đấu nối ống gió mềm cách âm và van chỉnh gió VCD

• Lắp đặt van chỉnh gió tròn (Volume Control Damper - VCD) có cần gạt vào từng cổ trích tròn.
• Lồng ống gió mềm tiêu âm (có lớp bông thủy tinh và dây thép gia cường) trùm sâu vào cổ trích tối thiểu 50mm, cố định bằng đai siết inox (Hose Clamp) chuyên dụng và dán băng keo bạc bọc kín mí.

Bước 5: Cân chỉnh lưu lượng gió CFM và nghiệm thu độ ồn

• Bật dàn lạnh chạy ở tốc độ quạt cao nhất (High Speed).
• Dùng máy đo vận tốc gió cầm tay (Anemometer) đo tại từng miệng nan khe slot, điều chỉnh góc mở của van VCD sao cho lưu lượng gió phân bổ đồng đều theo thiết kế tải nhiệt.
• Dùng máy đo độ ồn chuyên dụng kiểm tra tại vị trí đầu giường ngủ: Mức áp suất âm thanh đạt tiêu chuẩn phải nhỏ hơn 23 - 25 dB(A) (tương đương tiếng lá rơi xào xạc trong đêm).

6. So Sánh Chất Lượng: Hộp Gió Hanotech vs Thợ Tự Do Thị Trường

7. Hệ Sinh Thái Dịch Vụ Cơ Điện Đồng Bộ Hanotech

Nhằm mang lại trải nghiệm tiện lợi và minh bạch tối đa cho các gia chủ và đối tác xây dựng, Hanotech kết nối hai cổng thông tin chuyên biệt:

1. Cổng Kỹ Thuật & Dịch Vụ Lắp Đặt: thietbitruntam.org
   • Cung cấp công cụ tính toán lưu lượng gió CFM, kích thước cửa gió slot, thư viện bản vẽ CAD chi tiết hộp gió Plenum Box cho từng công suất máy Daikin.
   • Nơi tiếp nhận yêu cầu đăng ký khảo sát và kiểm tra âm học 0đ cho các công trình căn hộ, biệt thự và khách sạn.
2. Cổng Phân Phối Thiết Bị Máy Chính Hãng: daikinthailand.co
   • Cập nhật bảng giá niêm yết các dòng máy lạnh Daikin giấu trần nối ống gió Inverter nhập khẩu nguyên chiếc từ Thái Lan và Nhật Bản.
   • Đảm bảo quyền lợi kích hoạt bảo hành điện tử Daikin E-Care chính hãng 100%.

8. Kết Luận & Liên Hệ Kỹ Sư Trưởng Hanotech

Một hệ thống điều hòa giấu trần sang trọng chỉ thực sự phát huy hết giá trị khi mang lại cảm giác mát lạnh êm ái, tĩnh lặng tuyệt đối và bền bỉ theo thời gian. Đầu tư đúng quy chuẩn cho Hộp gió Plenum Box và Cổ bạt chống rung Canvas ngay từ giai đoạn hoàn thiện thô sẽ loại bỏ 100% nguy cơ rung ồn và đọng sương phá hỏng trần thạch cao đắt tiền.
