💡TÓM TẮT TRỌNG TÂM KỸ THUẬT (DIRECT GEO ANSWER BOX):
- Công thức tính chiều cao hạ trần thạch cao chuẩn M&E:
Khoảng Hạ Trần = Chiều Dày Thân Máy FCU + Độ Dày Khung Xương (50mm) + Khoảng Hở Thao Tác Kỹ Thuật (30 - 50mm).- Khoảng hạ trần theo 3 phân khúc dàn lạnh Daikin:
- Dòng Siêu Mỏng FDBF / CDXM / FBFC (Dày 200mm): Hạ trần tối thiểu 280 mm (Khuyến nghị an toàn: 300 - 330 mm). Thích hợp nhất cho căn hộ chung cư và biệt thự trần thấp.
- Dòng Tiêu Chuẩn VRV FXMQ (Dày 300mm): Hạ trần tối thiểu 380 mm (Khuyến nghị an toàn: 400 - 430 mm). Tiêu chuẩn vàng cho biệt thự, penthouse, văn phòng hạng A.
- Dòng Lưu Lượng Lớn / Công Nghiệp FDNQ (Dày 450mm): Hạ trần tối thiểu 530 mm (Khuyến nghị an toàn: 550 - 580 mm). Dành cho đại sảnh hội nghị, nhà xưởng, showroom.
- Quy cách ty treo: Bắt buộc sử dụng ty ren suốt D10 mạ kẽm bắn tắc kê đạn M10/M12 vào sàn bê tông (chịu tải > 300kg/điểm) kèm đệm cao su giảm chấn 2 đầu đai ốc.
- Quy chuẩn cửa thăm trần (Access Door): Kích thước tối thiểu 450 x 450 mm (chuẩn kỹ sư: 600 x 600 mm), bắt buộc đặt ngay bên dưới hộp bo mạch điện tử và cụm bơm nước ngưng.
Thiết kế nội thất hiện đại luôn ưu tiên tính tối giản, phẳng phiu, liền mạch và giải phóng tối đa không gian sống. Trong xu hướng kiến trúc cao cấp, điều hòa giấu trần nối ống gió Daikin – với khả năng giấu toàn bộ dàn lạnh, đường ống gas, ống nước ngưng và ống gió vào bên trong khoảng trần thạch cao – đã trở thành giải pháp điều hòa không khí số một cho các căn hộ chung cư cao cấp, biệt thự, penthouse, khách sạn 5 sao và văn phòng hạng A.
Tuy nhiên, một trong những thách thức kỹ thuật lớn nhất mà các kiến trúc sư, kỹ sư M&E và gia chủ thường xuyên gặp phải chính là: "Xác định kích thước hạ trần thạch cao bao nhiêu là chuẩn?"
Việc tính toán sai cao độ hạ trần sẽ dẫn đến 2 kịch bản thảm họa:
- Hạ trần quá nông (thiếu hụt chiều cao): Không đủ không gian nhét máy, miệng gió bị cấn dầm bê tông, không tạo được độ dốc cho ống thoát nước ngưng (gây tràn nước trần thạch cao), hoặc ép chặt thân máy vào trần bê tông gây rung ù đinh tai nhức óc.
- Hạ trần quá sâu (dư thừa chiều cao lãng phí): Làm phòng bị hạ thấp, không gian bí bách ngột ngạt, mất đi vẻ thoáng đãng sang trọng của căn hộ.
Với kinh nghiệm tư vấn thiết kế và thi công cơ điện M&E cho hàng trăm dự án biệt thự tại Vinhomes Riverside, Starlake Tây Hồ Tây, Ciputra, Ecopark Grand, Đội ngũ Kỹ sư Chuyên gia Hanotech chia sẻ cẩm nang hướng dẫn chi tiết từ kích thước dàn lạnh, kết cấu ty treo, phụ kiện hộp gió đến vị trí lỗ thăm trần chuẩn xác 100%.
1. Bản Chất Kỹ Thuật: Những Gì Nằm Phía Trên Khoảng Trần Thạch Cao?
Khoảng không gian phía trên trần thạch cao không chỉ đơn thuần là nơi đặt một chiếc máy lạnh, mà là một hệ thống cơ điện M&E đa thành phần phức tạp. Để xác định đúng cao độ hạ trần, kỹ sư thiết kế bắt buộc phải cộng gộp không gian của 8 hạng mục kết cấu sau:
Đang tải sơ đồ...
- Dàn lạnh (FCU - Fan Coil Unit): Chiếm chiều cao lớn nhất trong hệ thống. Tùy thuộc vào model Daikin dân dụng hay công nghiệp mà độ dày dao động từ 200mm đến 450mm.
- Khoảng hở thao tác & cách âm đỉnh máy (30 - 50mm): Khoảng hở bắt buộc giữa đỉnh máy và mặt đáy sàn/dầm bê tông. Khoảng trống này giúp kỹ thuật viên dễ dàng luồn tay siết đai ốc ty treo, cân chỉnh nivo và triệt tiêu dao động âm học, ngăn hiện tượng rung chấn truyền thẳng vào kết cấu nhà.
- Hệ khung xương thạch cao chìm (50mm): Bao gồm thanh xương chính (xương cá), thanh xương phụ và tấm thạch cao tiêu chuẩn (dày 9mm - 12.7mm của Vĩnh Tường Basi/Alpha hoặc Boral). Chiều dày tổng thể của hệ xương trần luôn chiếm tối thiểu 50mm.
- Hộp gom gió cấp & hồi (Plenum Box): Làm bằng tôn mạ kẽm bọc bảo ôn PE/XPS cách nhiệt dày 15 - 20mm. Chiều cao hộp gió thường được thiết kế tương đương hoặc thấp hơn thân máy một chút để không đội trần.
- Đường ống thoát nước ngưng uPVC (D27 / D34): Được bọc bảo ôn cách nhiệt chống đọng sương. Mặc dù các dàn lạnh Daikin hiện đại đều có bơm nâng nước ngưng tích hợp, nhưng đoạn ống tự chảy sau bơm vẫn bắt buộc phải có độ dốc tối thiểu 1% (1cm hạ xuống trên 1m chiều dài). Nếu tuyến ống xả dài 5m, điểm cuối sẽ phải hạ thêm 50mm.
- Hệ thống ty ren treo D10 và đệm cao su giảm chấn: Dàn lạnh nặng từ 22kg đến hơn 80kg, được neo vào trần bê tông bằng 4 ty ren suốt D10 chắc chắn.
- Tuyến ống gas đồng bọc bảo ôn Superlon: Tuyến ống dẫn gas từ dàn nóng đến dàn lạnh cần không gian đi thẳng hàng, bán kính uốn cong mềm mại tránh gập ống.
- Đáy dầm bê tông (Concrete Beam): Yếu tố chướng ngại vật hàng đầu tại các công trình. Nếu dàn lạnh hoặc đường ống gió phải đi xuyên dưới dầm, khoảng hạ trần bắt buộc phải tính từ đáy dầm bê tông thấp nhất chứ không được tính từ sàn bê tông nguyên thủy.

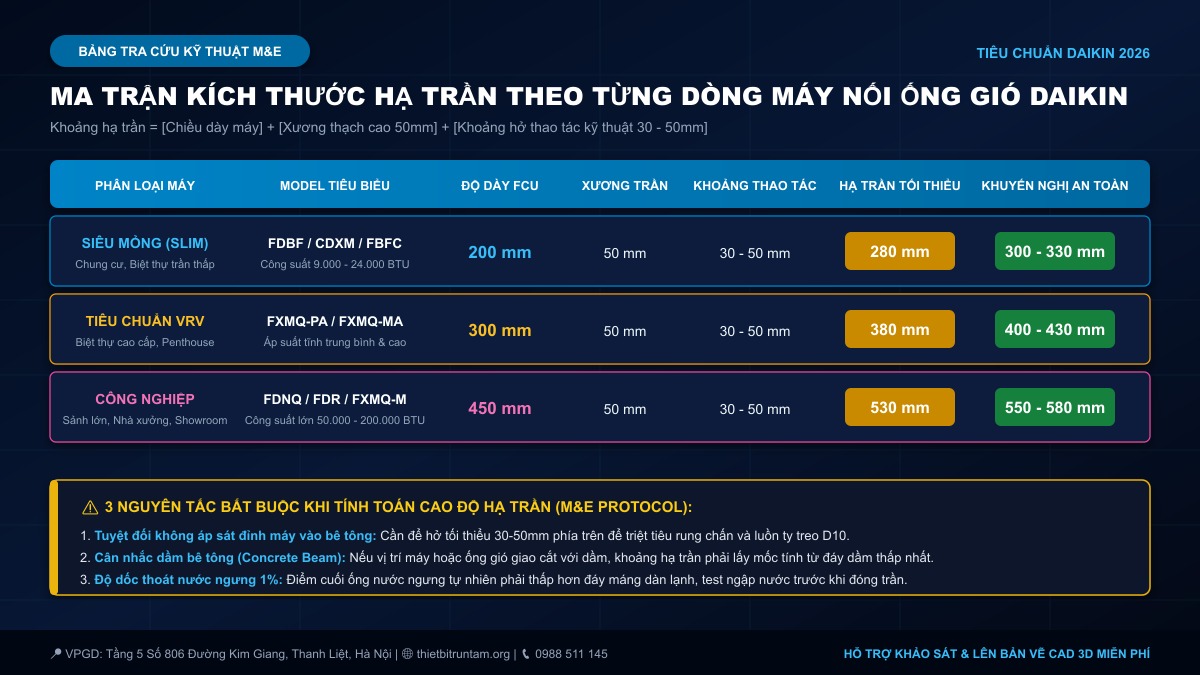

2. Bảng Tra Cứu Kích Thước Hạ Trần Cho Từng Dòng Dàn Lạnh Daikin
Daikin sản xuất nhiều phân khúc dàn lạnh giấu trần nối ống gió khác nhau nhằm phục vụ từ căn hộ chung cư nhỏ gọn đến các đại sảnh rộng hàng ngàn mét vuông. Bảng dưới đây cung cấp thông số kích thước chính xác theo Catalogue Daikin Service Manual 2026:
Chi Tiết Phân Tích Kỹ Thuật 3 Dòng Dàn Lạnh:
1. Dòng Dàn Lạnh Siêu Mỏng (Slim Duct) - Daikin FDBF / CDXM / FBFC
- Chiều dày thân máy: Đúng 200 mm.
- Công suất máy: Từ 9.000 BTU/h đến 24.000 BTU/h (1.0 HP - 2.5 HP).
- Ứng dụng thực tế: Lựa chọn hoàn hảo nhất cho căn hộ chung cư cao tầng, phòng ngủ biệt thự có chiều cao trần thô hạn chế (dưới 2.8m - 3.0m).
- Công thức tính:
Khoảng hạ trần tối thiểu = 200mm (máy) + 50mm (xương thạch cao) + 30mm (thao tác) = 280 mm. - Khuyến nghị an toàn Hanotech: Nên hạ trần 300 mm đến 330 mm hoàn thiện. Khoảng cách này cho phép luồn ống nước ngưng có độ dốc chuẩn, dễ dàng cân chỉnh mặt bích hộp gió và thao tác siết ốc ty treo êm ái.
2. Dòng Dàn Lạnh Tiêu Chuẩn VRV - Daikin FXMQ-PA / FXMQ-MA
- Chiều dày thân máy: Đúng 300 mm.
- Công suất máy: Từ 18.000 BTU/h đến 54.000 BTU/h (2.0 HP - 6.0 HP), áp suất tĩnh trung bình và cao (ESP lên tới 150 - 200 Pa) cho phép kết nối tuyến ống gió dài và nhiều cửa gió khuếch tán.
- Ứng dụng thực tế: Tiêu chuẩn vàng cho các căn biệt thự song lập, đơn lập, penthouse cao cấp, nhà hàng và văn phòng hạng A đòi hỏi lưu lượng gió lạnh mạnh mẽ và độ êm tuyệt đối.
- Công thức tính:
Khoảng hạ trần tối thiểu = 300mm (máy) + 50mm (xương thạch cao) + 30mm (thao tác) = 380 mm. - Khuyến nghị an toàn Hanotech: Khoảng hạ trần an toàn và tối ưu kỹ thuật nhất là 400 mm đến 430 mm. Khoảng trần này giúp kỹ sư M&E thoải mái bố trí hộp box gió hồi đáy, ống gió mềm lượn sóng tiêu âm và dễ dàng tháo lắp bơm nước ngưng khi bảo trì.
3. Dòng Dàn Lạnh Công Nghiệp / Lưu Lượng Lớn - Daikin FDNQ / FDR / FXMQ-M
- Chiều dày thân máy: Đúng 450 mm.
- Công suất máy: Từ 50.000 BTU/h đến 200.000 BTU/h (5.0 HP - 20 HP).
- Ứng dụng thực tế: Không gian thương mại lớn, đại sảnh trung tâm tiệc cưới, hội trường, showroom ô tô, nhà xưởng công nghiệp.
- Công thức tính:
Khoảng hạ trần tối thiểu = 450mm (máy) + 50mm (xương thạch cao) + 30mm (thao tác) = 530 mm. - Khuyến nghị an toàn Hanotech: Hạ trần 550 mm đến 580 mm để chứa các đường ống gió vuông tôn mạ kẽm tiết diện lớn (400x800mm hoặc 500x1000mm) và tiêu âm công nghiệp.

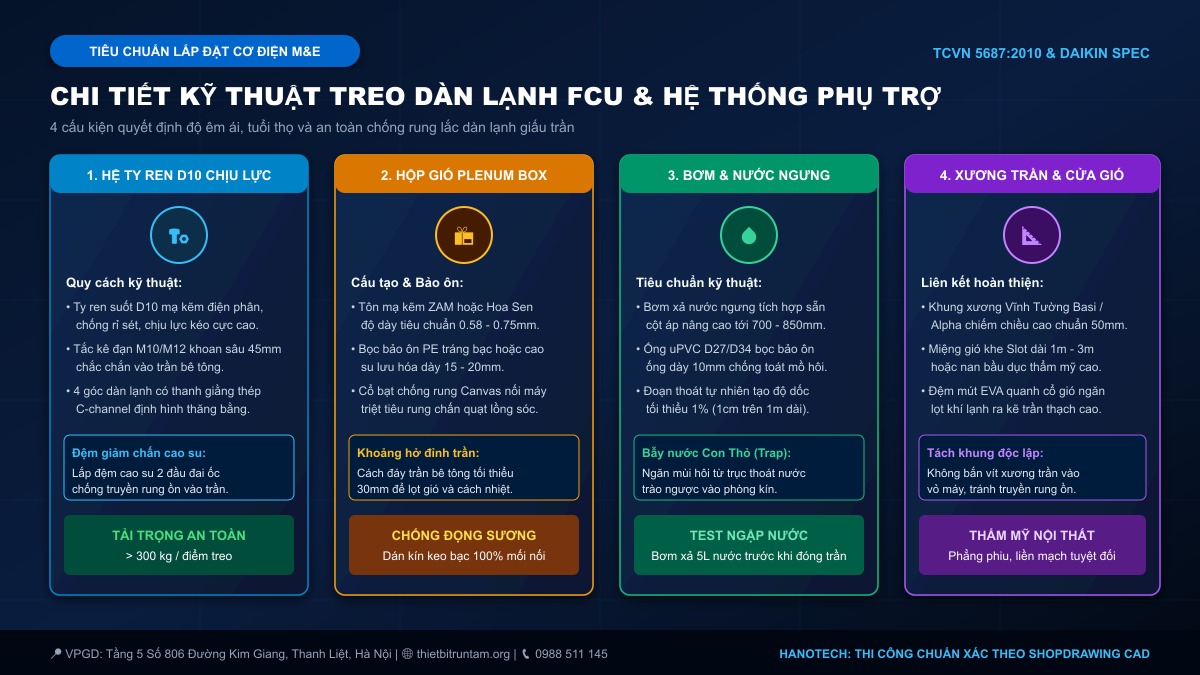

3. Chi Tiết Kỹ Thuật Treo Dàn Lạnh: Ty Ren D10, Hộp Gió & Đường Nước Ngưng
Để hệ thống điều hòa giấu trần hoạt động ổn định 15 - 20 năm không phát sinh sự cố nứt trần hay rung ồn, các chi tiết phụ trợ kết cấu phải tuân thủ nghiêm ngặt tiêu chuẩn cơ điện:
1. Hệ Thống Ty Treo Suốt D10 & Đệm Cao Su Giảm Chấn
- Chủng loại ty treo: 100% sử dụng ty ren suốt mạ kẽm điện phân đường kính D10 (10mm). Tuyệt đối không dùng ty D8 hay dây thép treo tạm bợ vì không đảm bảo tải trọng động khi quạt lồng sóc khởi động.
- Neo giữ bê tông: Bắn tắc kê đạn (nở thép) M10 hoặc M12 sâu tối thiểu 45mm vào khối bê tông dầm/sàn, đảm bảo lực kéo nhổ an toàn > 300kg trên mỗi điểm treo.
- Đệm cao su chống rung: Tại 4 tai treo của dàn lạnh Daikin, phải lắp đặt cụm đệm cao su giảm chấn chuyên dụng kẹp giữa 2 long đen phẳng và đai ốc hãm kép (Double Nuts). Đai ốc kép chống hiện tượng rung động làm lỏng ốc theo năm tháng.
2. Hộp Box Gió Plenum & Cổ Bạt Chống Rung Canvas
- Hộp box gió cấp/hồi: Gia công bằng tôn mạ kẽm ZAM hoặc tôn Hoa Sen dày 0.58mm - 0.75mm, dập gân tăng cứng. Phía ngoài bọc bảo ôn Superlon / Dovlon dày 15 - 20mm dán kín keo bạc tuyệt đối chống thất thoát nhiệt.
- Cổ bạt mềm Canvas (Flexible Duct Connector): Khâu kết nối sống còn giữa miệng thổi của dàn lạnh và hộp box gió. Khớp nối mềm bằng vải bạt tráng nhựa chống cháy Canvas giúp cách ly 100% rung động cơ khí từ động cơ quạt dàn lạnh, ngăn không cho truyền vào hệ thống ống gió tôn và trần thạch cao.
3. Đường Ống Thoát Nước Ngưng & Bẫy Mùi Con Thỏ (P-Trap)
- Bơm xả nước ngưng tích hợp: Đa số dàn lạnh Daikin FDBF/FBFC/FXMQ đều tích hợp sẵn bơm thoát nước ngưng với cột áp đẩy cao từ 700mm đến 850mm tính từ đáy máy. Sau khi bơm nâng nước lên trần, ống sẽ chuyển sang đường ống tự chảy.
- Ống uPVC bọc bảo ôn: Sử dụng ống nhựa uPVC Tiền Phong D27 hoặc D34 bọc ống bảo ôn cách nhiệt dày 10mm.
- Độ dốc tiêu chuẩn: Đường ống xả tự nhiên phải đảm bảo độ dốc dốc xuống tối thiểu 1% (1cm hạ thấp trên 1m chiều dài).
- Bẫy nước con thỏ (P-Trap): Bắt buộc làm bẫy nước P-Trap trước khi đấu nối vào hộp gen thoát nước tòa nhà để ngăn mùi xú uế trào ngược vào máy.
- Quy trình nghiệm thu nước ngưng: Kỹ sư Hanotech luôn thực hiện bài kiểm tra bơm rót 5 lít nước trực tiếp vào máng hứng trước khi đội thạch cao đóng trần, quan sát bơm tự động ngắt mở và nước thoát trơn tru không rò rỉ một giọt.

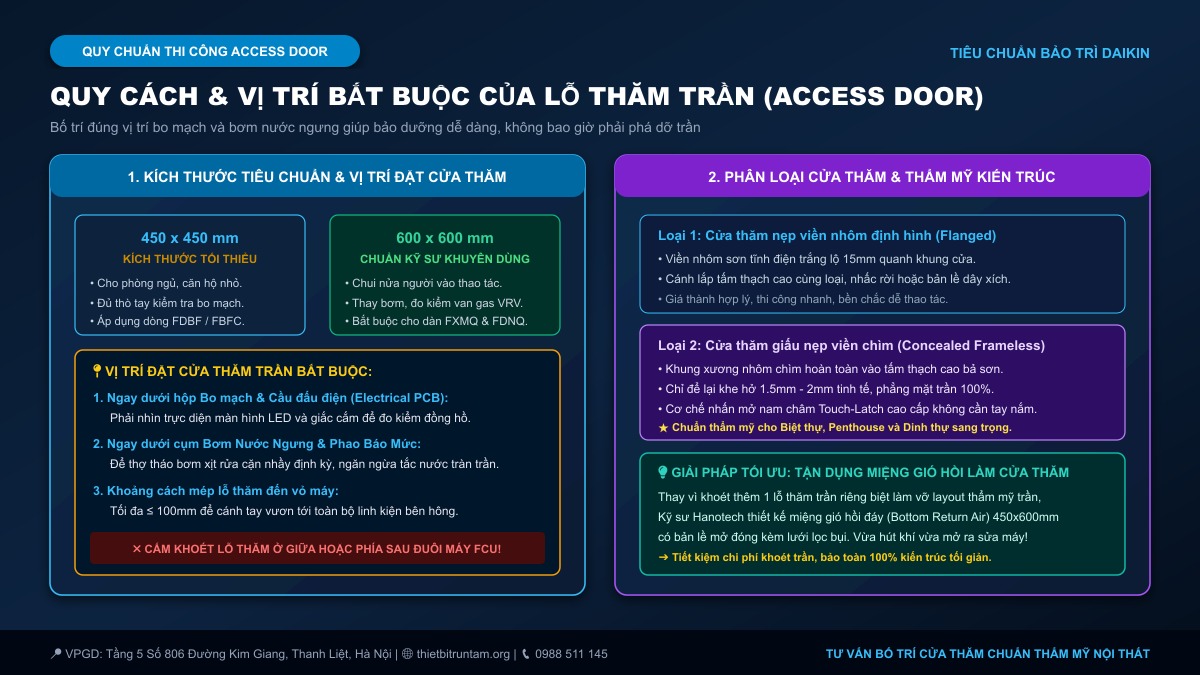

4. Quy Cách Lỗ Thăm Trần Kỹ Thuật (Access Door) Chuẩn Thẩm Mỹ
Rất nhiều công trình sau khi hoàn thiện nội thất triệu đô đã phải chịu cảnh đục phá nát trần thạch cao chỉ vì: Quên khoét lỗ thăm trần hoặc khoét sai vị trí!
Lỗ thăm trần (Access Door / Access Panel) là cửa mở kỹ thuật giúp thợ bảo dưỡng tiếp cận hộp bo mạch điều khiển, đo kiểm điện áp, làm sạch lưới lọc và kiểm tra bơm nước ngưng mà không cần chạm vào bề mặt trần thạch cao.
1. Kích Thước Lỗ Thăm Trần Chuẩn
- Kích thước tối thiểu: 450 x 450 mm: Phù hợp với căn hộ diện tích nhỏ, phòng ngủ dùng dàn lạnh siêu mỏng FDBF 9k-12k. Vừa đủ để kỹ thuật viên thò tay đưa thiết bị đo kiểm vào kiểm tra bo mạch.
- Kích thước chuẩn khuyến nghị: 600 x 600 mm: Kích thước lý tưởng nhất theo tiêu chuẩn Daikin Proshop. Cho phép kỹ thuật viên chui nửa thân người vào trong trần, dễ dàng thao tác thay thế bo mạch, tháo rời cụm bơm nước ngưng vệ sinh hoặc đo kiểm van tiết lưu điện tử của hệ thống VRV.
2. Vị Trí Đặt Lỗ Thăm Trần Bắt Buộc
- Quy tắc vàng: Lỗ thăm trần BẮT BUỘC PHẢI ĐẶT NGAY DƯỚI HỘP BO MẠCH ĐIỆN VÀ BƠM NƯỚC NGƯNG của dàn lạnh Daikin (nằm ở bên cạnh sườn máy).
- Khoảng cách: Mép ngoài lỗ thăm trần cách mép dàn lạnh không được vượt quá 100 mm.
- Lỗi sai phổ biến: Thợ thạch cao tự ý khoét lỗ thăm ở giữa thân máy hoặc phía đuôi máy vì thấy "cân xứng thẩm mỹ". Kết quả là khi máy báo lỗi, kỹ thuật viên mở cửa thăm ra chỉ nhìn thấy đáy tôn kín mít, hoàn toàn không thể chạm tới bo mạch hay bơm nước!
3. Hai Loại Cửa Thăm Trần Thẩm Mỹ Phổ Biến:
- Cửa thăm nẹp viền nhôm (Flanged Access Panel): Sử dụng khung nhôm định hình sơn tĩnh điện trắng lộ viền 15mm. Cánh cửa lắp tấm thạch cao đồng màu có bản lề hoặc chốt lẫy tháo rời. Giá thành rẻ, chắc chắn, phù hợp căn hộ và văn phòng.
- Cửa thăm giấu nẹp chìm phẳng (Concealed Frameless Touch Panel): Đỉnh cao thẩm mỹ cho biệt thự cao cấp. Toàn bộ khung nhôm được cấy âm vào tấm thạch cao và bả sơn phủ kín hoàn toàn. Bề mặt trần sau hoàn thiện chỉ lộ duy nhất một khe chỉ hairline siêu mảnh 1.5mm - 2mm. Cơ chế nhấn mở nam châm Touch-Latch nhẹ nhàng không cần tay nắm.
- Giải pháp tối ưu của Hanotech - Tận dụng miệng gió hồi làm cửa thăm:
Để không phải khoét thêm bất kỳ lỗ thăm trần nào làm mất đi vẻ tinh tế của trần nhà, Kỹ sư Hanotech thiết kế miệng gió hồi đáy (Bottom Return Grille) kích thước 450x600mm hoặc 450x800mm có cơ chế bản lề mở đóng và lưới lọc bụi. Khi cần bảo dưỡng, chỉ cần mở bản lề miệng gió hồi là tiếp cận trực tiếp bo mạch và bơm nước ngưng cực kỳ tiện lợi!

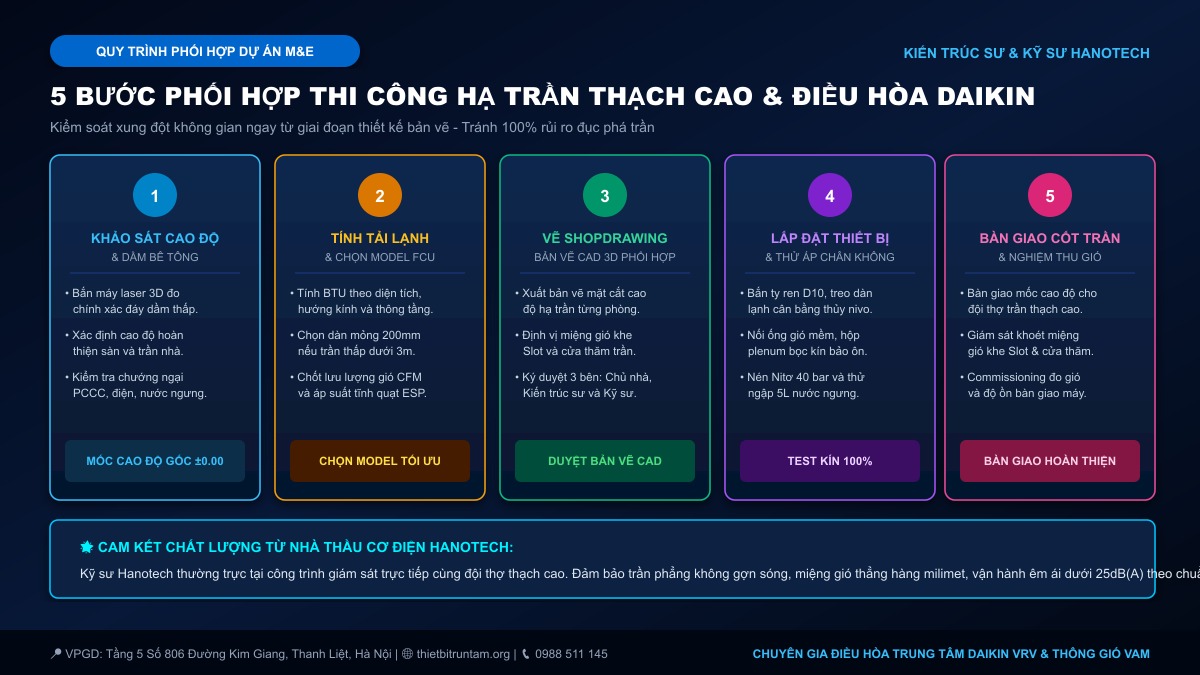

5. Quy Trình 5 Bước Phối Hợp Thi Công Hạ Trần (Kiến Trúc Sư & M&E Hanotech)
Để đảm bảo trần nhà phẳng đẹp hoàn hảo, miệng gió thẳng tắp từng milimet và máy móc vận hành êm ái, Hanotech áp dụng quy trình phối hợp chặt chẽ 5 bước:
Bước 1: Khảo Sát Cao Độ Bằng Laser 3D & Kiểm Tra Dầm Bê Tông
Kỹ sư Hanotech đến công trình sử dụng máy cân mực laser 3D đo đạc cao độ sàn hoàn thiện (cốt ±0.00), cao độ đáy sàn bê tông và đặc biệt là điểm thấp nhất của các dầm bê tông cốt thép. Kiểm tra trước tất cả các tuyến ống cấp thoát nước của tầng trên và tuyến ống PCCC để tránh xung đột không gian.
Bước 2: Tính Toán Tải Lạnh & Chọn Model Dàn Lạnh Tối Ưu Chiều Cao
Dựa trên thể tích phòng, hướng nắng và kiến trúc nội thất, kỹ sư tính toán công suất lạnh BTU chính xác. Nếu trần nhà thấp dưới 2.8m, kỹ sư sẽ ưu tiên chọn dòng dàn lạnh siêu mỏng Daikin FDBF/FBFC (dày 200mm) để chỉ cần hạ trần tối đa 300mm, bảo tồn tối đa chiều cao thoáng đãng cho căn phòng.
Bước 3: Lập Bản Vẽ Shopdrawing CAD 3D Chi Tiết & Ký Duyệt Phối Hợp
Hanotech xuất bản vẽ Shopdrawing chi tiết thể hiện:
- Cao độ mặt trần thạch cao giật cấp từng khu vực.
- Vị trí chính xác của dàn lạnh, tuyến ống gió, ống gas, ống nước ngưng.
- Tọa độ miệng gió cấp (Linear Slot) và miệng gió hồi đáy.
- Vị trí lỗ thăm trần kỹ thuật 450x450 hoặc 600x600. Bản vẽ được ký duyệt thống nhất giữa 3 bên: Chủ Đầu Tư - Kiến Trúc Sư Nội Thất - Kỹ Sư Cơ Điện Hanotech.
Bước 4: Lắp Đặt Thiết Bị, Treo Ty Ren D10 & Thử Kín Hệ Thống
Đội ngũ kỹ thuật viên lành nghề Hanotech tiến hành bắn ty ren D10, treo máy thăng bằng bằng thủy nivo, lắp đặt hộp box gió bọc bảo ôn kín khít, bọc cổ bạt chống rung Canvas. Sau đó, tiến hành thử áp Nitơ 40 bar trong 24 giờ để đảm bảo không rò rỉ gas, và đổ thử ngập 5L nước kiểm tra bơm xả nước ngưng.
Bước 5: Bàn Giao Cốt Trần Cho Đội Thạch Cao & Nghiệm Thu Khí Động Học
Kỹ sư Hanotech bàn giao mốc cao độ và tim trục miệng gió cho đội thợ thi công thạch cao. Thường trực giám sát quá trình đóng khung xương và khoét lỗ cửa gió để đảm bảo chuẩn xác từng milimet. Sau khi hoàn thiện, tiến hành chạy thử Commissioning, đo lưu lượng gió bằng máy Anemometer và đo độ ồn đảm bảo máy vận hành êm ái dưới 25 dB(A).
6. Giải Pháp Xử Lý Trần Thấp Cho Căn Hộ Chung Cư & Nhà Phố
Rất nhiều khách hàng băn khoăn: "Trần căn hộ chung cư của tôi sau khi nhận thô chỉ cao 2.65m, nếu hạ trần thêm 30cm nữa thì trần chỉ còn 2.35m, liệu có bị quá thấp và tức mắt không?"
Kỹ sư Hanotech đưa ra giải pháp thiết kế thông minh Giật Cấp Cục Bộ (Partial Drop Ceiling):
Đang tải sơ đồ...
- Không hạ phẳng toàn bộ phòng: Tuyệt đối không hạ trần đồng loạt cả phòng khách hay phòng ngủ.
- Tận dụng không gian phụ: Đặt dàn lạnh siêu mỏng Daikin FDBF (dày 200mm) ở các khu vực người sử dụng ít chú ý đến chiều cao như: trần tiền sảnh lối vào, trần hành lang đi lại, hoặc trần phía trên hệ tủ quần áo kịch trần / trần nhà vệ sinh. Khu vực này hạ trần 300mm xuống cốt 2.35m - 2.40m là hoàn toàn hợp lý.
- Giữ trần cao cho không gian chính: Khu vực trung tâm phòng khách (khu vực sofa, bàn trà) và phòng ngủ (khu vực giường nằm) vẫn giữ nguyên cao độ trần tối đa 2.65m.
- Dẫn gió bằng miệng gió khe Slot: Khí lạnh từ dàn lạnh giấu trên tủ áo hoặc hành lang sẽ được dẫn qua đoạn ống gió ngắn thổi ra miệng gió khe hẹp Linear Slot dài 2m - 3m nằm sát mép trần giật cấp. Căn phòng vừa giữ được độ cao thoáng đãng tuyệt đối, vừa sở hữu nét đẹp thẩm mỹ sang trọng, tinh tế đỉnh cao!
Lời Kết & Liên Hệ Tư Vấn Khảo Sát 0đ Cùng Kỹ Sư Hanotech
Xác định kích thước hạ trần thạch cao chuẩn cho điều hòa âm trần nối ống gió Daikin là sự kết hợp hoàn hảo giữa tính toán cơ điện M&E chính xác và cảm quan thẩm mỹ kiến trúc tinh tế. Đừng để những sai sót về cao độ trần làm ảnh hưởng đến vẻ đẹp của ngôi nhà và sự thoải mái của gia đình bạn.
Là Đại lý ủy quyền chính hãng Daikin và Nhà thầu Chuyên gia Hệ thống Điều hòa & Thông gió Hanotech, chúng tôi cam kết:
- 100% thiết bị Daikin Thái Lan chính hãng, bảo hành máy nén 5 năm.
- Khảo sát hiện trạng thực tế, đo đạc cao độ dầm sàn bằng laser 3D miễn phí tận nơi.
- Thiết kế bản vẽ phối hợp Shopdrawing CAD 3D trần thạch cao và điều hòa chuẩn xác 100%.
- Đội ngũ kỹ sư M&E chuyên môn cao đồng hành giám sát trực tiếp từ lúc thô đến khi bàn giao.
Quý khách hàng, kiến trúc sư và chủ đầu tư cần tư vấn giải pháp hạ trần điều hòa Daikin cho công trình, xin vui lòng liên hệ:
