Giải Pháp Chống Sương Đọng Miệng Gió Điều Hòa Mùa Nồm Ẩm

Trong các hệ thống điều hòa giấu trần nối ống gió Daikin (bao gồm cả dòng Multi Daikin Super Multi NX và điều hòa trung tâm Daikin VRV H), hiện tượng miệng gió bị đọng sương, rỉ nước nhỏ giọt (Sweating Diffuser) trong mùa nồm ẩm miền Bắc (từ tháng 2 đến tháng 4) là một trong những thảm họa kỹ thuật gây đau đầu nhất cho cả gia chủ và các đơn vị thiết kế nội thất.

Những giọt nước ngưng tụ li ti bám dày đặc trên nan kim loại, tích tụ thành giọt lớn rơi lộp bộp xuống sàn gỗ tự nhiên, làm phồng rộp biến dạng bề mặt sàn, thấm ướt giường ngủ và làm hoen ố mốc đen các mảng trần thạch cao sang trọng. Nhiều người dùng lầm tưởng dàn lạnh Daikin bị bục ống xả nước ngưng, nhưng thực tế hơn 95% các ca sự cố bắt nguồn từ hiện tượng vật lý nhiệt động học do chênh lệch nhiệt độ bề mặt miệng gió với nhiệt độ điểm sương của không khí nồm ẩm.

Trong cẩm nang chuyên sâu này, đội ngũ Kỹ sư Cơ điện Hanotech sẽ phân tích chi tiết cơ chế nhiệt ẩm trên giản đồ Psychrometric, chỉ rõ 4 vị trí đọng sương nguy hiểm nhất và chuyển giao 5 giải pháp kỹ thuật triệt tiêu hoàn toàn hiện tượng đọng sương miệng gió, giúp bảo vệ tuyệt đối không gian sống của bạn.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

💡

Tóm Tắt Trọng Tâm Kỹ Thuật (Key Takeaways)

• Điều kiện vật lý gây đọng sương: Xảy ra khi nhiệt độ bề mặt nan gió T(surface) tụt xuống thấp hơn nhiệt độ điểm sương T(dew) của không khí phòng. Khi độ ẩm nồm RH = 85% và phòng ở 26°C, điểm sương vọt lên tới 23°C!
• Giải pháp vật liệu đột phá: Thay thế miệng gió nhôm truyền thống (hệ số dẫn nhiệt cao k = 205 W/m.K) bằng miệng gió nhựa ABS cách nhiệt cao cấp (k = 0.17 W/m.K), giữ bề mặt ngoài luôn ấm trên 23.5°C, chống đọng sương 100%.
• Triệt tiêu cầu nhiệt (Thermal Break): Dán gioăng đệm xốp PE dày 3mm - 5mm tại mặt sau tai viền tiếp xúc trần thạch cao; bọc bảo ôn cao su lưu hóa Superlon dày 19mm - 25mm trùm kín cổ spigot và hộp gió.
• Khống chế vận tốc gió mặt ra (Face Velocity): Điều chỉnh van gió tròn VCD duy trì vận tốc gió tại mặt cửa gió khe Slot ở ngưỡng tối ưu 2.0 m/s - 2.2 m/s.
• Kiểm soát độ ẩm chủ động: Bật chế độ Dry Mode hoặc tích hợp hệ thống thông gió thu hồi nhiệt Daikin VAM áp suất dương để duy trì độ ẩm phòng dưới 60%.
• Hệ sinh thái kỹ thuật: Đặt lịch kiểm tra nhiệt ẩm hiện trường và tải bản vẽ gia công hộp gió 0đ tại thietbitruntam.org, tra cứu giá dàn lạnh Daikin VRV chính hãng tại daikinthailand.co.

1. Bản Chất Vật Lý: Tại Sao Miệng Gió Đổ Mồ Hôi Mùa Nồm Ẩm?

Để xử lý tận gốc vấn đề, trước tiên cần hiểu rõ quy luật nhiệt động học điều khiển sự ngưng tụ của hơi nước trong không khí:

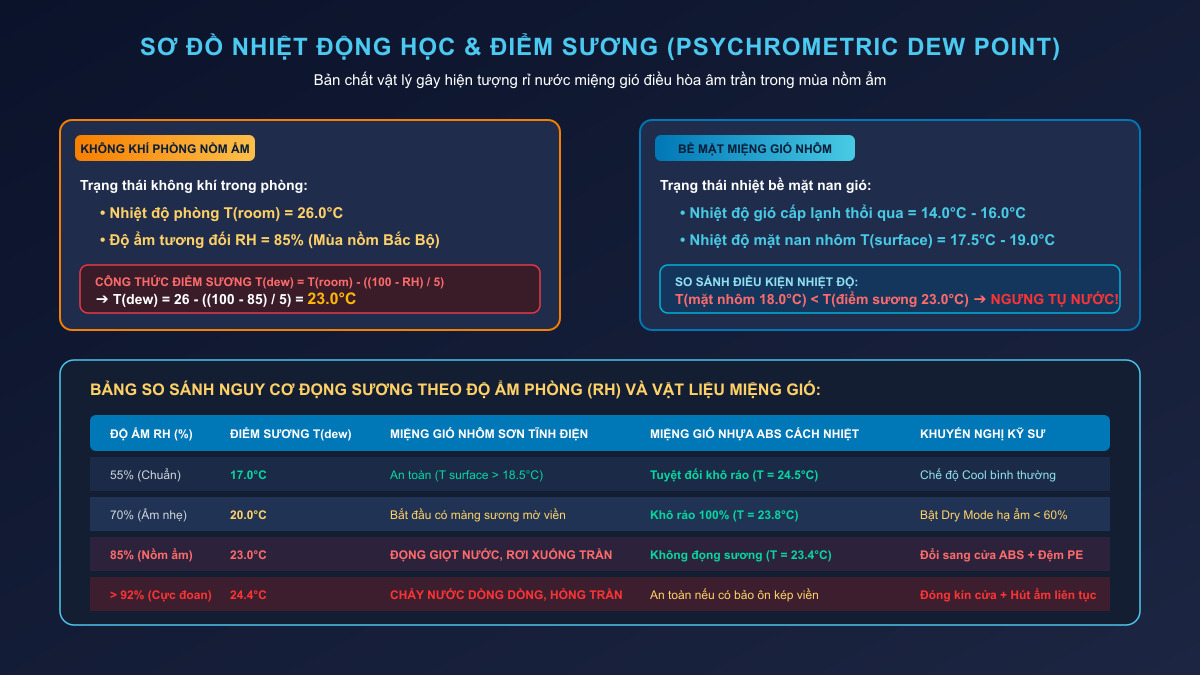

1.1. Khái niệm Nhiệt độ điểm sương (Dew Point Temperature - Tdew)

Nhiệt độ điểm sương là mức nhiệt độ mà tại đó khối không khí ẩm bị bão hòa hơi nước (độ ẩm tương đối đạt 100%). Nếu nhiệt độ của bất kỳ bề mặt vật thể nào tiếp xúc với khối không khí này thấp hơn hoặc bằng T(dew), hơi nước dạng khí sẽ lập tức ngưng kết chuyển thành những giọt nước lỏng đọng lại trên bề mặt đó.

Kỹ sư M&E sử dụng công thức tính nhanh nhiệt độ điểm sương:

T(dew) = T(phòng) - ((100 - RH) / 5)

(Trong đó: T(phòng) là nhiệt độ không khí tính bằng độ C; RH là độ ẩm tương đối tính bằng %).

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

1.2. Thử nghiệm thực tế trong mùa nồm ẩm miền Bắc

Hãy xét một căn phòng ngủ biệt thự vào ngày thời tiết nồm ẩm điển hình tại Hà Nội:

• Nhiệt độ trong phòng: 26.0°C
• Độ ẩm không khí: RH = 85% (rất ẩm ướt)
• Nhiệt độ điểm sương tính toán: T(dew) = 26.0 - ((100 - 85) / 5) = 23.0°C.

Khi bật điều hòa giấu trần Daikin, luồng không khí lạnh thổi từ dàn lạnh qua hộp gió có nhiệt độ từ 14.0°C đến 16.0°C. Vì nhôm là kim loại dẫn nhiệt cực nhanh, toàn bộ phần nan gió và khung viền nhôm định hình bị làm lạnh sâu xuống mức 17.5°C đến 19.0°C.

So sánh hai giá trị:

Nhiệt độ mặt nan nhôm (18.0°C) < Nhiệt độ điểm sương của phòng (23.0°C)

Do chênh lệch nhiệt độ lên tới 5.0°C, bề mặt nan nhôm đóng vai trò như một "tấm gương ngưng tụ khổng lồ". Hơi ẩm trong phòng lập tức ngưng tụ ồ ạt thành các hạt sương li ti, chỉ sau 30 phút vận hành sẽ kết tụ thành từng giọt nước lớn rơi tự do xuống sàn nhà.

2. 4 Vị Trí Sương Đọng Nguy Hiểm Nhất Trong Hệ Thống Âm Trần

Hiện tượng sương đọng không chỉ xuất hiện trên các nan gió nhìn thấy được, mà còn ẩn nấp ở nhiều vị trí hiểm hóc bên trong trần thạch cao:

2.1. Đọng sương mặt ngoài nan gió (Front Face Sweating)

• Vị trí: Xảy ra trực tiếp trên các lá nan nhôm của miệng gió khe dài Slot hoặc miệng gió khuếch tán vuông.
• Nguyên nhân: Gió lạnh thổi qua làm lạnh kim loại, trong khi mặt ngoài tiếp xúc với không khí ấm ẩm của phòng. Nan gió hướng luồng khí bám sát trần không chuẩn khiến không khí ẩm phòng bị cuộn xoáy mạnh vào mép nan.

2.2. Đọng sương viền cổ trích và khung trần do Cầu Nhiệt (Thermal Bridge)

• Vị trí: Quanh mép viền tiếp giáp giữa khung nhôm cửa gió và tấm trần thạch cao.
• Cơ chế cầu nhiệt: Khung nhôm lạnh truyền trực tiếp nhiệt độ thấp sang bột thạch cao và khung xương sắt chìm. Hơi ẩm xung quanh ngưng tụ làm ướt sũng mép trần, tạo môi trường cho nấm mốc đen phát triển loang lổ chỉ sau một mùa nồm.

2.3. Đọng sương đáy hộp gió Plenum Box và cổ Spigot

• Vị trí: Vỏ ngoài hộp tôn mạ kẽm hoặc tại các điểm đấu nối ống gió mềm.
• Nguyên nhân: Đội thợ bọc bảo ôn quá mỏng (dưới 10mm), sử dụng xốp PE trắng kém chất lượng hoặc chừa hở 5cm - 10cm tại cổ trích spigot cắm ống mềm. Khí lạnh bên trong hộp tôn làm vỏ ngoài hạ nhiệt độ, gặp không khí ẩm khoang trần sẽ ngưng tụ thành nước chảy tràn làm sập trần thạch cao.

2.4. Đọng sương miệng gió hồi (Return Diffuser Sweating)

• Vị trí: Lưới gió hồi hoặc khe hồi gió hộc rèm.
• Nguyên nhân: Khoang trần kỹ thuật bị hở (thông với hộp kỹ thuật đứng hoặc khe hở mái tôn). Áp suất âm của quạt hút kéo không khí nồm ẩm 95% từ ngoài trời tràn vào khoang trần, gặp luồng khí hồi lạnh từ phòng tạo nên hiện tượng đọng sương cục bộ ngay trên lưới hồi.

3. 5 Giải Pháp Kỹ Thuật Triệt Tiêu 100% Đọng Sương Của Hanotech

Để giải quyết triệt để vấn đề này, các kỹ sư Hanotech áp dụng giải pháp đồng bộ kết hợp giữa vật liệu cơ khí tiên tiến, kỹ thuật bọc cách nhiệt và kiểm soát khí động học:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Giải pháp 1: Chuyển đổi sang Cửa gió nhựa ABS / Composite cách nhiệt

Đây là biện pháp mang tính cách mạng giải quyết tận gốc hiện tượng đọng sương:

• So sánh hệ số dẫn nhiệt k:
  • Nhôm hợp kim định hình: k = 205 W/m.K (dẫn nhiệt cực nhanh).
  • Nhựa kỹ thuật ABS nguyên sinh: k = 0.17 W/m.K (cách nhiệt tuyệt hảo, thấp hơn nhôm 1.200 lần).
• Hiệu quả thực tế: Khi luồng gió cấp 15°C thổi qua cửa gió nhựa ABS, mặt trong tiếp xúc với gió lạnh nhưng do khả năng dẫn nhiệt cực kém, mặt ngoài của nan gió ABS vẫn duy trì ổn định ở mức 23.5°C đến 24.5°C. Mức nhiệt độ này luôn cao hơn nhiệt độ điểm sương T(dew), do đó triệt tiêu hoàn toàn 100% hiện tượng đọng sương trong mọi điều kiện thời tiết nồm ẩm.
• Cửa gió ABS của Hanotech được sơn tĩnh điện UV chống ố vàng, kháng cháy Class V0 và có độ cứng cơ học tương đương nhôm, đảm bảo tính thẩm mỹ kiến trúc đỉnh cao.

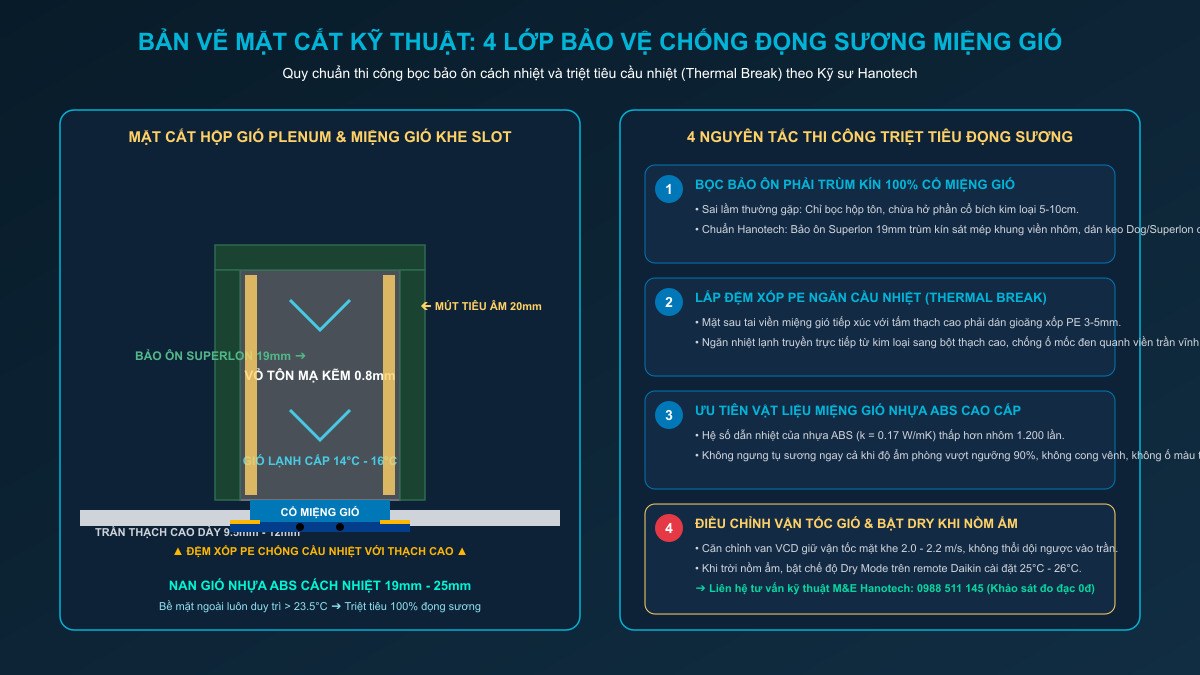

Giải pháp 2: Triệt tiêu Cầu Nhiệt (Thermal Break) bằng đệm xốp PE & Bảo ôn Superlon

Tại các công trình biệt thự bắt buộc dùng miệng gió nhôm theo thiết kế nội thất đặc thù, kỹ sư Hanotech áp dụng quy trình xử lý cầu nhiệt 3 lớp:

1. Dán gioăng đệm xốp PE: Dán một lớp mút xốp PE foam có keo dày 3mm - 5mm chạy dọc theo toàn bộ mặt sau tai viền nhôm tiếp xúc với trần thạch cao. Lớp đệm này cắt đứt hoàn toàn cầu truyền nhiệt từ kim loại sang trần.
2. Bọc bảo ôn trùm kín cổ spigot: Sử dụng bảo ôn cao su lưu hóa Superlon có độ dày tối thiểu 19mm đến 25mm (tiêu chuẩn Class 0 chống cháy). Bảo ôn phải được dán trùm kín qua mép bích cổ tôn xuống sát mặt sau của miệng gió, tuyệt đối không chừa bất kỳ khe hở kim loại nào.
3. Dán mí chống lọt ẩm: Toàn bộ đường giáp mí giữa các tấm cao su được quét keo dán Superlon chuyên dụng và dán phủ băng keo bạc bảo vệ có sợi lưới gia cường.

Giải pháp 3: Khống chế Vận tốc gió mặt ra (Face Velocity) từ 2.0 - 2.2 m/s

Vận tốc gió thổi qua khe có mối liên hệ mật thiết với nhiệt độ bề mặt nan gió:

• Nếu vận tốc gió quá chậm (v < 1.5 m/s): Khí lạnh bị giữ lại lâu quanh các cánh nan gió, làm nhiệt độ bề mặt nan tụt sâu và gây đọng sương nhanh chóng.
• Nếu vận tốc gió quá nhanh (v > 2.8 m/s): Gây tiếng huýt sáo rít gió khó chịu và làm cuốn xoáy lớp không khí ẩm trong phòng vào sát bề mặt trần.
• Tiêu chuẩn Hanotech: Lắp đặt van điều chỉnh gió tròn (VCD) tại từng cổ trích spigot trên hộp gió Plenum tiêu âm, căn chỉnh đồng đều lưu lượng gió CFM để vận tốc mặt khe luôn đạt chuẩn 2.0 m/s đến 2.2 m/s.

Giải pháp 4: Kiểm soát độ ẩm phòng chủ động (Active Humidity Control)

Hạ thấp độ ẩm tương đối RH của phòng là cách nhanh nhất để kéo tụt nhiệt độ điểm sương T(dew) xuống vùng an toàn:

• Chế độ Dry Mode thông minh: Khi độ ẩm ngoài trời vượt 85%, chuyển điều hòa Daikin sang chế độ hút ẩm (Dry Mode) hoặc cài đặt điều khiển thông minh Daikin Madoka BRC1H63 duy trì độ ẩm phòng ở mức 50% - 55%. Khi RH giảm về 55%, nhiệt độ điểm sương tụt xuống chỉ còn 16°C, loại bỏ hoàn toàn nguy cơ ngưng tụ.
• Hệ thống cấp khí tươi thu hồi nhiệt Daikin VAM: Tích hợp quạt thông gió VAM với màng trao đổi ẩm enthanpy, duy trì áp suất dương nhẹ trong nhà để ngăn chặn luồng khí ẩm nồm từ bên ngoài thẩm thấu qua khe cửa.

Giải pháp 5: Bịt kín khoang trần kỹ thuật (Ceiling Cavity Sealing)

• Kiểm tra toàn bộ các vị trí xuyên sàn, xuyên tường của ống gas, ống nước ngưng và ống luồn dây điện. Dùng keo bọt nở chống cháy PU Foam bịt kín 100% các lỗ thông tầng.
• Bịt kín các khe hở tại hộp kỹ thuật đứng (Gen nước) để ngăn hiện tượng hiệu ứng ống khói (Stack Effect) hút không khí ẩm từ tầng 1 lên khoang trần các tầng trên.

4. Quy Trình 6 Bước Khắc Phục Cấp Tốc Đọng Sương Tại Hiện Trường

Khi phát hiện miệng gió điều hòa bị rỉ nước, gia chủ và kỹ thuật viên công trình nên thực hiện theo quy trình chuẩn đoán của Hanotech:

5. Kết Luận & Khuyến Nghị Vận Hành Từ Kỹ Sư Cơ Điện Hanotech

Hiện tượng đọng sương miệng gió điều hòa âm trần trong mùa nồm ẩm không phải là lỗi vô phương cứu chữa, mà hoàn toàn có thể phòng ngừa và triệt tiêu 100% ngay từ giai đoạn thiết kế và thi công ban đầu. Việc đầu tư đúng chuẩn vật liệu miệng gió nhựa ABS cách nhiệt, tuân thủ quy chuẩn bọc bảo ôn Superlon 19-25mm và tính toán khí động học chuẩn xác sẽ mang lại sự yên tâm tuyệt đối cho gia chủ, bảo vệ trọn vẹn vẻ đẹp sang trọng của trần thạch cao và nội thất biệt thự tiền tỷ.
