Lắp Đặt Điều Hòa Cần Những Gì? Checklist Vật Tư Và Quy Trình

Khi chuẩn bị hoàn thiện căn hộ chung cư, nhà phố liền kề hay dinh thự biệt thự, câu hỏi "Lắp đặt điều hòa cần những gì?" luôn là mối bận tâm hàng đầu của các chủ đầu tư và gia chủ. Việc nắm vững danh mục vật tư phụ đạt chuẩn, bộ máy móc dụng cụ đo kiểm chuyên dụng và quy trình thi công không chỉ giúp bạn chủ động giám sát chất lượng của tổ thợ cơ điện, mà còn quyết định tới 80% độ bền, độ êm ái và khả năng tiết kiệm điện của chiếc điều hòa trong suốt 15 - 20 năm vận hành.

Dưới góc độ kỹ thuật cơ điện M&E, một bộ điều hòa Daikin Inverter đắt tiền nếu bị lắp đặt bằng loại ống đồng mỏng trôi nổi, bọc bảo ôn giá rẻ hay bị thợ làm ẩu bỏ qua bước hút chân không sâu thì chỉ sau 1 đến 2 mùa hè sẽ lập tức bị xì rò rỉ gas, đọng sương ố vàng trần thạch cao, nghẹt ẩm van tiết lưu và thậm chí cháy máy nén.

Bài viết cẩm nang kỹ thuật do Đội ngũ Kỹ sư Cơ Điện Lạnh Hanotech (Hotline: 0988 511 145) biên soạn sẽ cung cấp toàn bộ Checklist 6 nhóm vật tư phụ M&E bắt buộc, Bộ 6 dụng cụ máy móc đo kiểm chuyên nghiệp và Quy trình 5 bước lắp đặt điều hòa Daikin chuẩn hãng.

💡

📌 Tóm Tắt Trọng Tâm Kỹ Thuật Lắp Đặt Điều Hòa

• Checklist Vật Tư Tiêu Chuẩn: Bắt buộc dùng ống đồng Thái Lan Luvata LHCT (độ dày tối thiểu 0.71mm – 0.81mm), bảo ôn cao su lưu hóa Superlon dày 13mm – 19mm bọc riêng từng ống, dây cáp điện Cadivi lõi đồng 100% và ống thoát nước uPVC Tiền Phong C2 bọc bảo ôn chống đọng sương.
• Dụng Cụ Máy Móc Đo Kiểm: Bắt buộc phải có máy hút chân không 2 cấp đạt độ chân không dưới 500 Microns, bình nén khí Nitơ 40 bar thử kín, bộ loe ống đồng lệch tâm 45° và đồng hồ kẹp dòng True RMS.
• Quy Trình 5 Bước Chuẩn Hãng: Khảo sát khí động học -> Đi tuyến ống đồng & bảo ôn đôi -> Nén Nitơ 40 bar 24h - 48h -> Hút chân không sâu -> Chạy thử đo ΔT cửa gió và kích hoạt Daikin E-Care.
• 📲 Tư Vấn Khảo Sát & Lập Dự Toán 0đ: Kỹ sư Hanotech hỗ trợ khảo sát thực địa tận nơi sau 30 phút qua Hotline/Zalo 0988 511 145.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

1. Checklist Chi Tiết 6 Nhóm Vật Tư Lắp Đặt Điều Hòa Chuẩn Kỹ Thuật

Để đảm bảo hệ thống điều hòa vận hành an toàn tuyệt đối, không xảy ra sự cố rò rỉ gas hay đọng nước trần thạch cao, 100% vật tư phụ thi công phải đáp ứng các tiêu chuẩn kỹ thuật khắt khe sau:

1.1. Đường Ống Dẫn Môi Chất Lạnh (Ống Đồng)

Ống đồng là "hệ mạch máu" dẫn môi chất gas lạnh tuần hoàn giữa dàn nóng và dàn lạnh dưới áp suất rất cao:

• Thương hiệu đề xuất: Ống đồng Thái Lan Luvata LHCT (nhập khẩu nguyên cuộn) hoặc Toàn Phát Việt Nam tiêu chuẩn xuất khẩu.
• Độ dày tiêu chuẩn theo công suất:
  • Máy 9.000 BTU – 12.000 BTU (1.0 – 1.5 HP): Sử dụng ống lỏng Ø6.35mm và ống hơi Ø9.52mm (hoặc Ø12.7mm), độ dày thành ống tối thiểu 0.71mm.
  • Máy 18.000 BTU – 24.000 BTU (2.0 – 2.5 HP): Sử dụng ống Ø6.35/Ø12.7mm hoặc Ø9.52/Ø15.88mm, độ dày tối thiểu 0.81mm.
  • Hệ điều hòa trung tâm VRV / Multi (3.0 – 10 HP): Tuyến ống trục chính sử dụng ống cây độ dày từ 1.0mm đến 1.2mm.
• ⚠️ Lưu ý sống còn: Tuyệt đối không sử dụng ống đồng Trung Quốc hoặc ống mỏng dưới 0.61mm. Gas R32 có áp suất làm việc lên tới 35 - 38 bar, ống mỏng khi loe rắc-co sẽ bị nứt vi mô gây rò rỉ gas sau vài tháng.

1.2. Ống Bảo Ôn Cách Nhiệt (Insulation Tube)

Bảo ôn có nhiệm vụ ngăn chặn hiện tượng thất thoát nhiệt lạnh và chống đọng sương bề mặt ống:

• Chủng loại vật liệu: Xốp cao su lưu hóa cấu trúc ô kín (Closed-cell Nitrile Rubber) thương hiệu Superlon (Malaysia) hoặc Dovlon, đạt tiêu chuẩn chống cháy lan Class 0 / Class 1.
• Độ dày bảo ôn: Tối thiểu 13mm đối với điều hòa treo tường dân dụng và 19mm – 25mm đối với hệ thống điều hòa giấu trần nối ống gió.
• ❗ Quy tắc lắp đặt bắt buộc: Phải bọc bảo ôn độc lập cho từng ống đồng (1 ống hơi đi 1 bảo ôn riêng, 1 ống lỏng đi 1 bảo ôn riêng). Tuyệt đối không nhét chung 2 ống đồng vào 1 lớp bảo ôn vì sẽ gây truyền nhiệt ngược làm giảm 20% công suất làm lạnh và gây đọng nước nhỏ giọt xuống trần.

1.3. Hệ Thống Dây Cáp Điện Nguồn & Tín Hiệu

• Dây cáp nguồn & liên kết: Sử dụng cáp điện lõi đồng nguyên chất 100% của các thương hiệu uy tín như Cadivi hoặc Trần Phú. Tiết diện dây tối thiểu:
  • Máy 9.000 – 12.000 BTU: Dây 3C x 2.5 mm2.
  • Máy 18.000 – 24.000 BTU: Dây 3C x 4.0 mm2.
  • Hệ thống VRV / Dàn nóng 3 pha: Cáp 4C x 4.0 mm2 đến 4C x 6.0 mm2.
• Dây tín hiệu điều khiển: Dây đôi chống nhiễu bọc giáp lưới (Shielded Twisted Pair 2 x 0.75mm² hoặc 2 x 1.0mm²) giúp đường truyền tín hiệu giữa bo mạch dàn nóng và dàn lạnh không bị xung nhiễu điện từ.

1.4. Thiết Bị Đóng Cắt Bảo Vệ (Aptomat / CB)

Mỗi dàn nóng điều hòa bắt buộc phải lắp đặt một Aptomat tép (CB) độc lập thương hiệu Panasonic hoặc Schneider Electric đặt trong hộp kỹ thuật:

• Máy 9.000 – 12.000 BTU: Sử dụng CB 16A.
• Máy 18.000 – 24.000 BTU: Sử dụng CB 20A – 30A.
• Tích hợp tính năng tự động ngắt mạch khi xảy ra sự cố quá tải, chập điện hoặc rò dòng, bảo vệ an toàn tối đa cho bo mạch Inverter đắt tiền.

1.5. Đường Ống Thoát Nước Ngưng & Bẫy Chống Mùi P-Trap

• Ống nước ngưng: Sử dụng ống nhựa cứng uPVC Tiền Phong C2 hoặc Bình Minh có đường kính từ Ø27mm đến Ø34mm, toàn bộ tuyến ống được bọc một lớp bảo ôn cách nhiệt để chống hiện tượng "toát mồ hôi".
• Độ dốc tiêu chuẩn: Duy trì độ dốc xuôi tự nhiên tối thiểu 1% đến 2% (1/100) về phía hộp gen thoát nước.
• Bẫy nước P-trap: Bắt buộc lắp đặt bẫy chữ U ngăn mùi hôi từ hệ thống thoát nước sinh hoạt trào ngược vào dàn lạnh điều hòa. Tham khảo thêm cẩm nang: hướng dẫn kỹ thuật đi ống nước xả điều hòa âm trần Daikin chống tràn.

1.6. Hệ Thống Giá Đỡ Dàn Nóng & Phụ Kiện Treo Đỡ

• Giá đỡ cục nóng: Sử dụng giá đỡ thép đúc mạ kẽm nhúng nóng hoặc sơn tĩnh điện chống rỉ sét ngoài trời.
• Đệm cao su giảm chấn: Bắt buộc lót 4 đệm cao su đặc dày 20mm dưới 4 chân máy nén dàn nóng để triệt tiêu hiện tượng rung chấn truyền qua tường gạch vào phòng ngủ.
• Ti treo dầm: Đối với dàn lạnh giấu trần, sử dụng 4 thanh ti ren thép mạ kẽm Ø8mm hoặc Ø10mm bắt nở đạn chuyên dụng cấy sâu vào dầm bê tông chịu lực.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

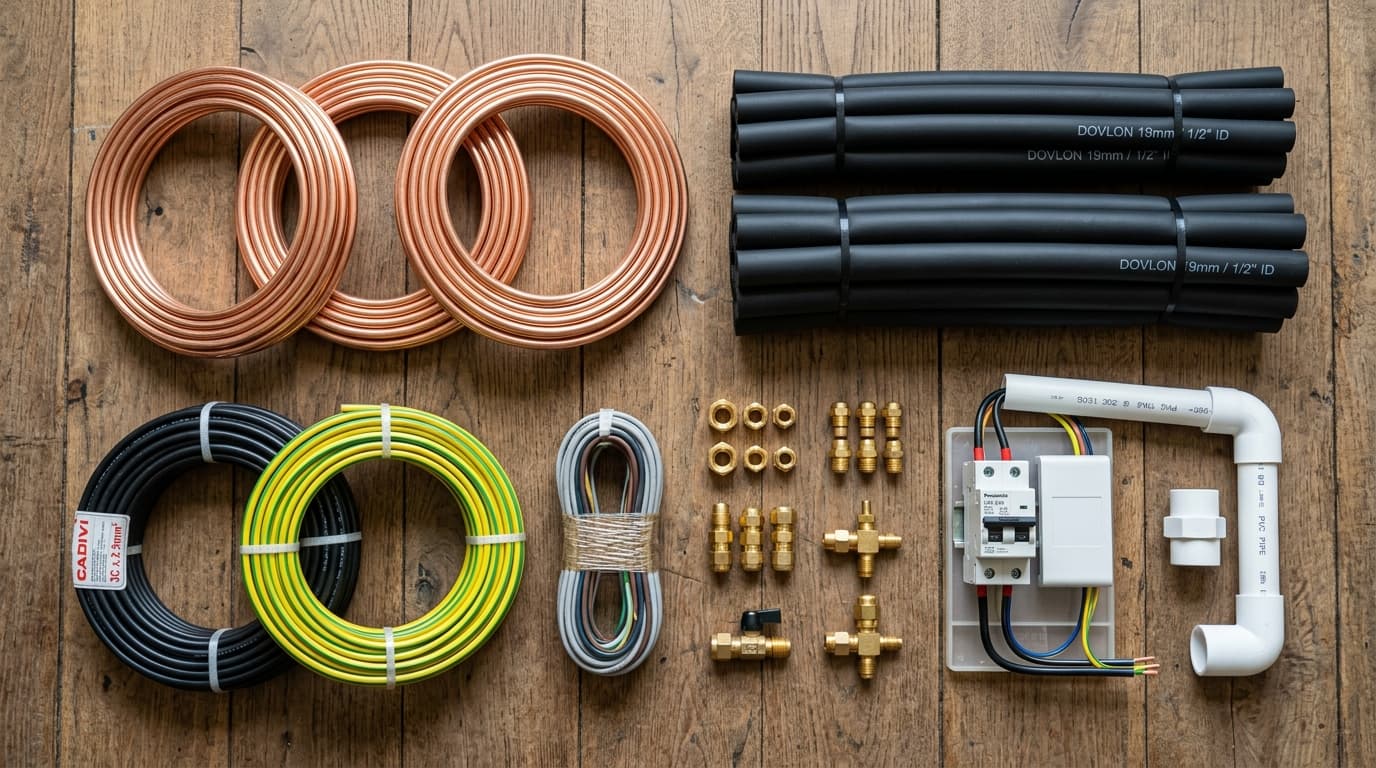

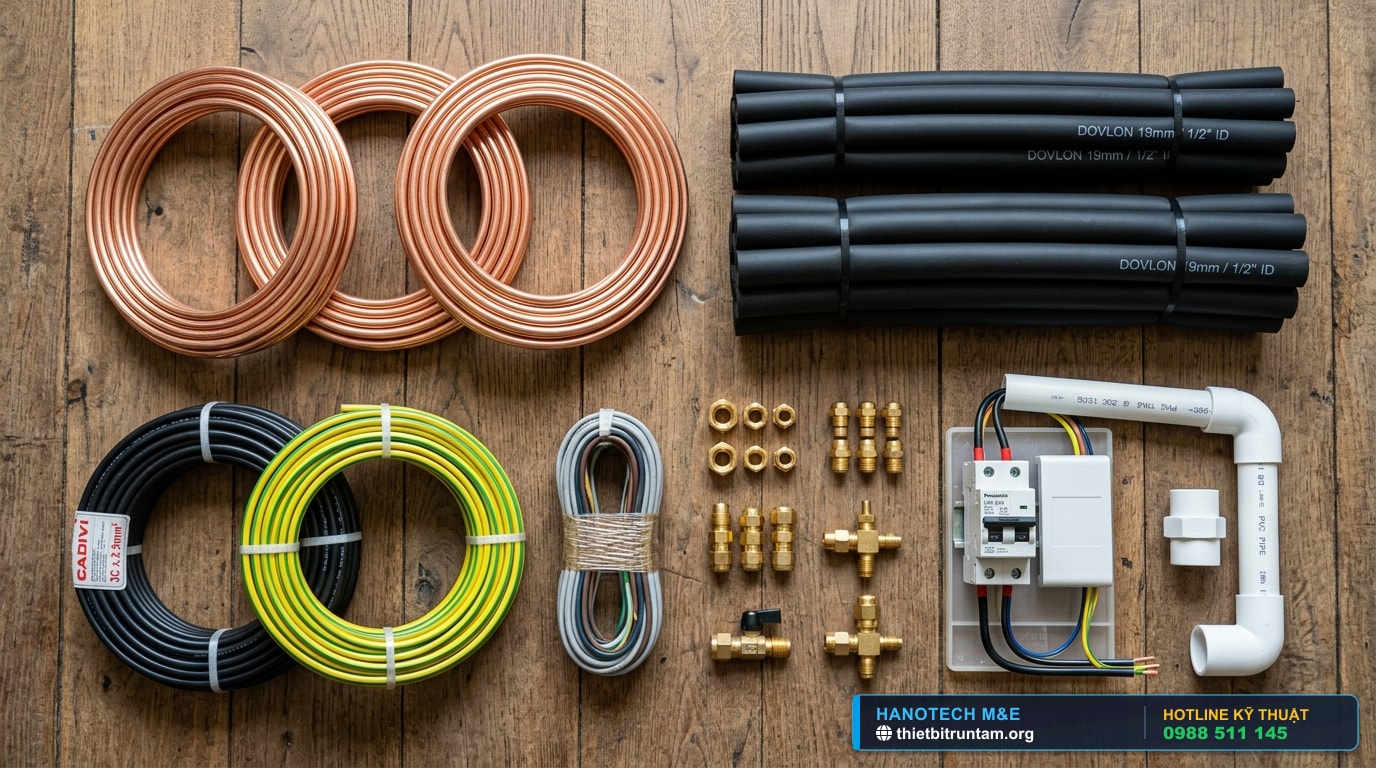

Hình 1: Bộ vật tư phụ thi công lắp đặt điều hòa tiêu chuẩn M&E của Hanotech gồm ống đồng Thái Lan LHCT, bảo ôn Superlon đen, dây điện Cadivi, aptomat và phụ kiện loe đồng.

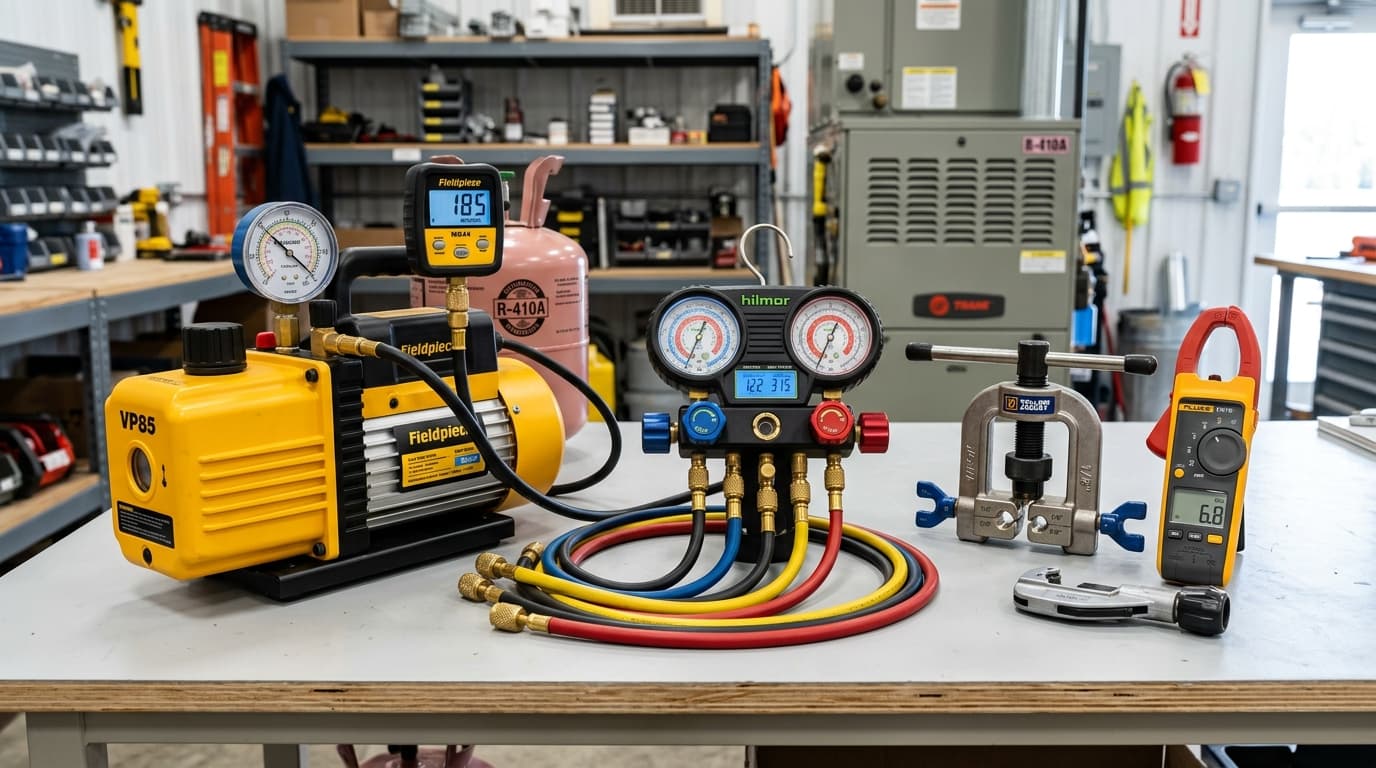

2. Bộ 6 Dụng Cụ Đo Kiểm Chuyên Nghiệp Bắt Buộc Của Kỹ Sư M&E

Một tổ thợ thi công điều hòa chuyên nghiệp chuẩn kỹ sư không thể chỉ dựa vào kìm búa và cờ-lê thô sơ, mà bắt buộc phải sở hữu hệ thống thiết bị đo kiểm hiện đại:

1. Máy hút chân không 2 cấp (Two-Stage Vacuum Pump): Đạt lưu lượng từ 4 đến 8 CFM, có khả năng hạ áp suất hệ thống xuống sâu dưới ngưỡng 500 Microns (760 mmHg) để khử sạch 100% không khí và hơi ẩm bên trong đường ống.
2. Bình khí Nitơ nén áp 40 bar: Dùng để sục khí bảo vệ mối hàn ống đồng và thử kín áp lực cao toàn diện trước khi cho phép đóng trần thạch cao. Tham khảo quy chuẩn tại: quy trình thử áp Nitơ 40 bar thử kín ống gas điều hòa VRV.
3. Bộ đồng hồ đo áp suất Manifold Gauge cao áp: Có dải đo tới 800 PSI, chuyên dụng kiểm tra áp suất nạp gas tĩnh và động của các dòng gas thế hệ mới R32 và R410A.
4. Bộ loe ống đồng lệch tâm 45° (Eccentric Cone Flaring Tool): Nón loe lệch tâm xoay tròn miết đều mép ống đồng, tạo miệng loe bóng mịn 45 độ, không gờ xước, đảm bảo kín khít 100% với côn tán rắc-co dàn lạnh.
5. Cờ lê cân lực (Torque Wrench): Giúp kỹ thuật viên xiết đai ốc rắc-co đúng lực Nm theo bảng tiêu chuẩn kỹ thuật Daikin (Ống Ø6.35 xiết lực 14 - 18 N.m; Ống Ø9.52 xiết lực 33 - 42 N.m), tránh hiện tượng xiết quá tay gây nứt vỡ đai ốc hoặc xiết non gây rò rỉ gas.
6. Đồng hồ kẹp dòng True RMS (Kyoritsu / Fluke): Đo đạc chính xác cường độ dòng điện vận hành thực tế (Ampe) và điện áp xoay chiều (Volt) để kiểm tra tình trạng tải máy nén.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

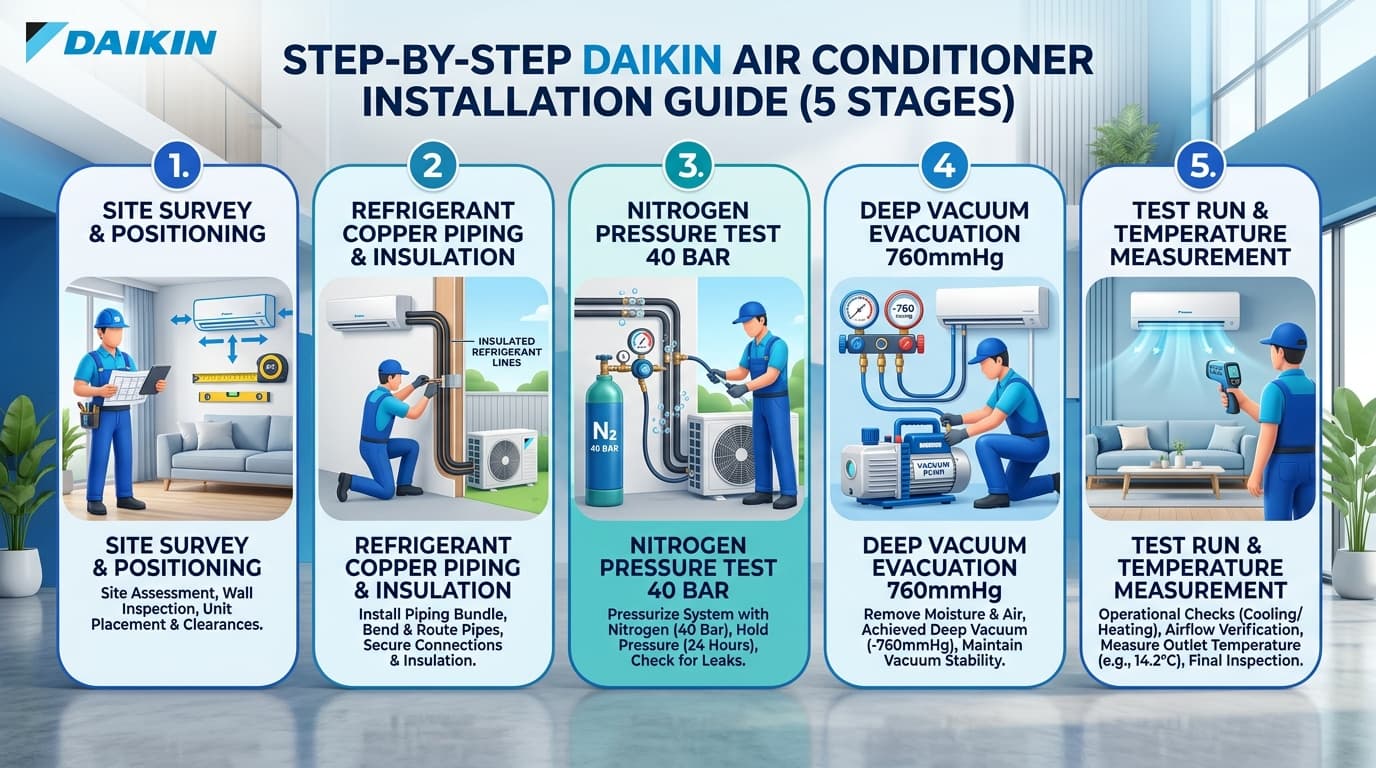

3. Quy Trình 5 Bước Lắp Đặt Điều Hòa Daikin Chuẩn Hãng Hanotech

Để đảm bảo mọi tổ máy sau khi lắp đặt đều vận hành hoàn hảo, Hanotech áp dụng quy trình kiểm soát chất lượng 5 bước nghiêm ngặt:

📐 Bước 1: Khảo Sát Thực Địa & Định Vị Vị Trí Lắp Đặt

• Kỹ sư Hanotech đo đạc thể tích phòng bằng máy laser, tính toán hướng nắng và hướng gió đối lưu.
• Vị trí dàn lạnh: Treo ở vị trí cân đối, luồng gió thổi dọc theo chiều dài phòng, tuyệt đối tránh thổi gió trực tiếp vào đầu giường ngủ hoặc vị trí sofa phòng khách.
• Vị trí dàn nóng: Đặt nơi thoáng gió, giải nhiệt tốt, có khoảng cách bảo dưỡng tối thiểu 30cm phía sau và 100cm phía trước miệng quạt.

🛠️ Bước 2: Thi Công Tuyến Ống Đồng, Bảo Ôn & Thoát Nước Ngưng

• Uốn ống đồng bằng dụng cụ uốn chuyên dụng (Spring Bender / Tube Bender) để đảm bảo bán kính uốn cong mượt mà, không bị bẹp dập lòng ống.
• Lồng ống bảo ôn cao su lưu hóa Superlon kín khít, dán băng keo bạc tại tất cả các điểm nối và cố định chắc chắn tuyến ống vào trần/tường bằng cùm ty treo cách nhau 1.2 mét.
• Đi đường ống thoát nước uPVC bọc bảo ôn với độ dốc chuẩn tối thiểu 1/100, lắp đặt bẫy P-trap ngăn mùi hôi.

🧪 Bước 3: Nén Áp Suất Khí Nitơ 40 Bar Thử Kín Hệ Thống

• Hàn kín các đầu nối ống và tiến hành nén khí Nitơ khô theo 3 cấp áp suất: 5 bar (kiểm tra rò rỉ lớn trong 5 phút) -> 15 bar (kiểm tra trong 15 phút) -> Nâng áp suất lên 40 bar và duy trì liên tục từ 24 đến 48 tiếng.
• Quét bọt xà phòng kiểm tra từng mối loe và mối hàn. Chỉ khi đồng hồ điện tử giữ nguyên áp suất (đã hiệu chỉnh theo nhiệt độ môi trường), hệ thống mới được xác nhận đạt chuẩn kín tuyệt đối.

💨 Bước 4: Hút Chân Không Sâu Dưới 500 Microns

• Kết nối máy hút chân không 2 cấp vào cổng nạp gas của dàn nóng.
• Chạy máy hút chân không liên tục trong thời gian tối thiểu từ 20 đến 30 phút cho đến khi đồng hồ đo chân không kỹ thuật số báo áp suất dưới 500 Microns (760 mmHg).
• Khóa van đồng hồ, tắt máy hút và theo dõi giữ chân không trong 15 phút. Nếu kim áp suất không nhảy ngược lên, chứng tỏ hệ thống sạch ẩm và kín khít hoàn toàn.

⚡ Bước 5: Chạy Thử Nghiệm Thu & Kích Hoạt Bảo Hành Daikin E-Care

• Mở van khóa lục giác xả gas từ dàn nóng vào hệ thống đường ống.
• Bật máy chạy thử ở chế độ làm lạnh tối đa (Cooling Mode) trong 20 phút:
  • Đo chênh lệch nhiệt độ ΔT giữa cửa gió cấp và cửa gió hồi đạt chuẩn từ 10°C đến 14°C.
  • Dùng kẹp dòng đo Ampe máy nén đối chiếu khớp với thông số dòng định mức MCA trên nhãn máy.
  • Đổ thử 1 lít nước vào máng nước xả để kiểm tra tốc độ thoát nước ngưng.
• Bàn giao hướng dẫn sử dụng và kích hoạt mã số bảo hành điện tử chính hãng qua ứng dụng Daikin E-Care.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

4. Bảng Tra Báo Giá Dự Toán Vật Tư & Nhân Công Lắp Đặt 2026

Dưới đây là bảng ma trận dự toán chi phí vật tư phụ và nhân công lắp đặt điều hòa chuẩn M&E tham khảo tại Hà Nội và các tỉnh miền Bắc:

Quý khách hàng có thể tham khảo thêm các giải pháp lắp đặt cao cấp tại: chi phí lắp đặt điều hòa trung tâm Daikin VRV cho biệt thự, thiết kế thi công Daikin VRV H biệt thự Hà Nội trọn gói và thông số và báo giá dàn nóng điều hòa trung tâm Daikin VRV RXYQ.

5. Bốn Sai Lầm Kỹ Thuật Nghiêm Trọng Cần Tránh Khi Lắp Đặt

1. Xả đuổi gas thay vì hút chân không sâu: Nhiều thợ nghiệp dư dùng chính gas trong máy xả đuổi không khí trong ống. Việc này khiến hơi ẩm đọng lại trong máy nén, làm hỏng dầu lạnh POE, gây tắc ẩm cáp tiết lưu và làm giảm 30% hiệu suất làm lạnh.
2. Luồn chung 2 ống đồng vào 1 vỏ bảo ôn: Để tiết kiệm chi phí và thời gian, thợ thường nhét cả ống đi và ống về vào chung 1 lớp bảo ôn. Hậu quả là nhiệt độ giữa 2 luồng gas truyền sang nhau, máy kém mát và bảo ôn bị đọng nước nhỏ giọt làm ố vàng trần thạch cao.
3. Không bọc bảo ôn ống nước ngưng: Nước ngưng chảy ra từ dàn lạnh có nhiệt độ từ 8°C đến 12°C. Nếu ống uPVC không được bọc bảo ôn, không khí ẩm xung quanh trần sẽ lập tức ngưng tụ thành giọt nước ngoài thành ống, nhỏ nước gây thấm dột.
4. Không thử áp suất Nitơ trước khi đóng trần: Nếu không nén Nitơ 40 bar thử kín trong 24h - 48h, các vết rò rỉ vi mô tại mối hàn sẽ không thể phát hiện được. Khi thợ thạch cao đã sơn bả hoàn thiện, việc đục trần tìm vị trí xì gas sẽ tốn kém hàng chục triệu đồng.

6. Tổng Kết & Liên Hệ Nhà Thầu Lắp Đặt Điều Hòa Hanotech

Lựa chọn đúng nhà thầu thi công cơ điện lạnh M&E uy tín là bước đi quan trọng nhất để bảo vệ khoản đầu tư điều hòa của gia đình bạn. Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech tự hào là đối tác chiến lược hàng đầu của Daikin tại miền Bắc (Hà Nội, Hải Phòng, Quảng Ninh, Hưng Yên, Bắc Ninh):

• 100% Vật tư chuẩn M&E: Ống đồng Thái Lan Luvata chính hãng, bảo ôn Superlon chống cháy, dây điện Cadivi đồng nguyên chất.
• Đầy đủ máy móc hiện đại: 100% thợ đều trang bị máy hút chân không 2 cấp, bình Nitơ 40 bar và đồng hồ kẹp dòng True RMS.
• Khảo sát tận nơi sau 30 phút: Hỗ trợ đo đạc, lập bản vẽ CAD 3D và báo giá bóc tách minh bạch hoàn toàn miễn phí 0đ.
• Bảo hành lắp đặt 24 tháng: Cam kết có mặt xử lý kỹ thuật trong vòng 2 giờ kể từ khi tiếp nhận thông tin.
