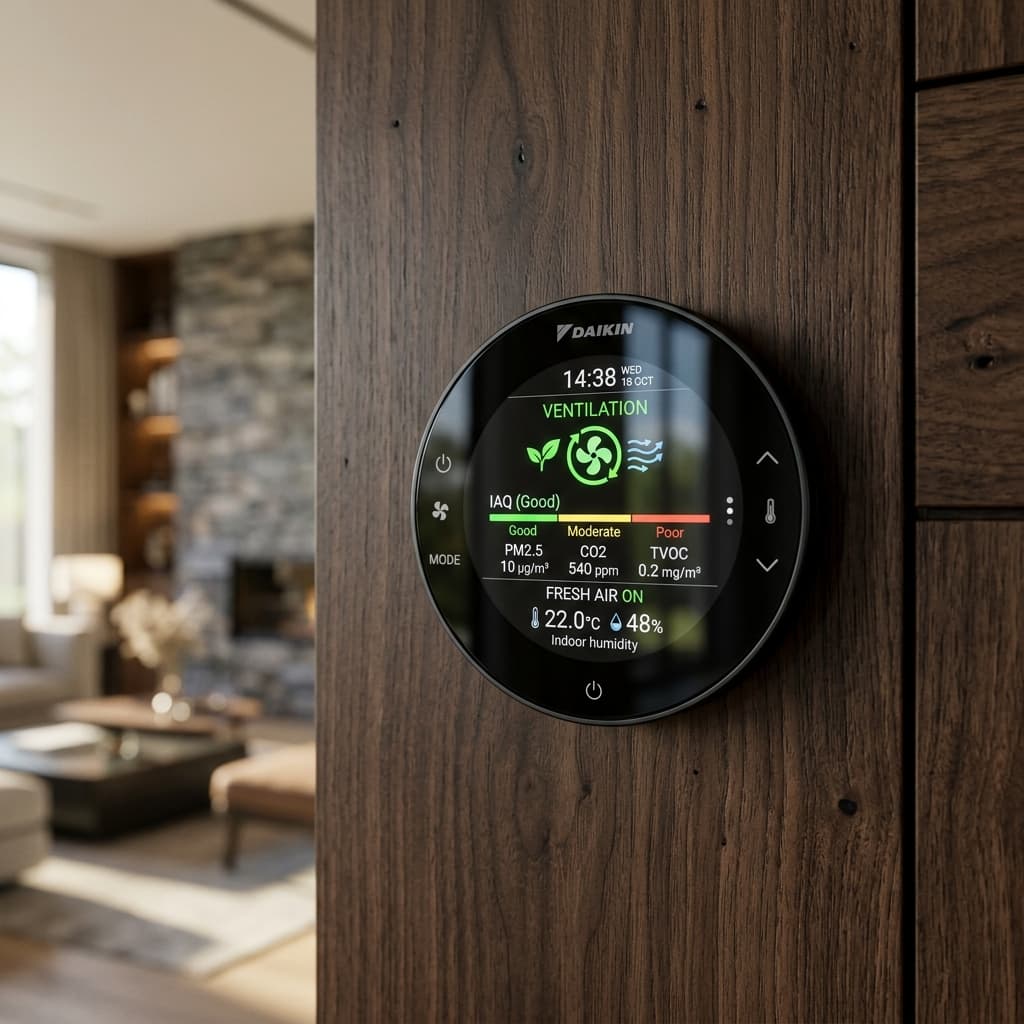

Hướng Dẫn Đấu Nối Điều Khiển Madoka BRC1H63 Với Thông Gió Daikin VAM

Trong các công trình biệt thự cao cấp và căn hộ Penthouse hiện đại, bộ điều khiển màn hình cảm ứng tròn Daikin Madoka BRC1H63 (màu đen sang trọng / màu trắng thanh lịch) được ví như "trái tim" điều hành hệ thống không khí.

Tuy nhiên, đấu nối dây tín hiệu làm sao để điều khiển Madoka tự động liên động kích hoạt Quạt thông gió thu hồi nhiệt Daikin VAM mỗi khi dàn lạnh điều hòa trung tâm VRV hoạt động? Cách cài đặt bảng mã Field Setting Mode 17 đúng chuẩn kỹ thuật để tránh hiện tượng báo lỗi xung đột tín hiệu U4 hoặc U8?

Bài viết hướng dẫn kỹ thuật chi tiết do trực tiếp Đội ngũ Kỹ sư Điều hòa & Thông gió Hanotech (Hotline: 0988 511 145) biên soạn với đầy đủ sơ đồ chân cắm và bảng mã định dạng.

💡

📌 Tóm Tắt Trọng Tâm Kỹ Thuật

• Chuẩn Cáp Tín Hiệu P1/P2: Sử dụng cáp xoắn 2 lõi chống nhiễu VCTF 2 × 0.75mm² không phân cực chiều âm/dương.
• Mã Field Setting Liên Động: Mode 17-0-02 (Tự động bật quạt VAM khi bật điều hòa VRV).
• Mã Field Setting Độc Lập: Mode 17-0-01 (Cho phép bật/tắt quạt VAM riêng biệt không phụ thuộc điều hòa).
• 📲 Hỗ trợ Kỹ thuật & Khảo sát công trình 0đ: Kết nối Kỹ sư Trưởng Hanotech qua Zalo/Hotline 0988 511 145.

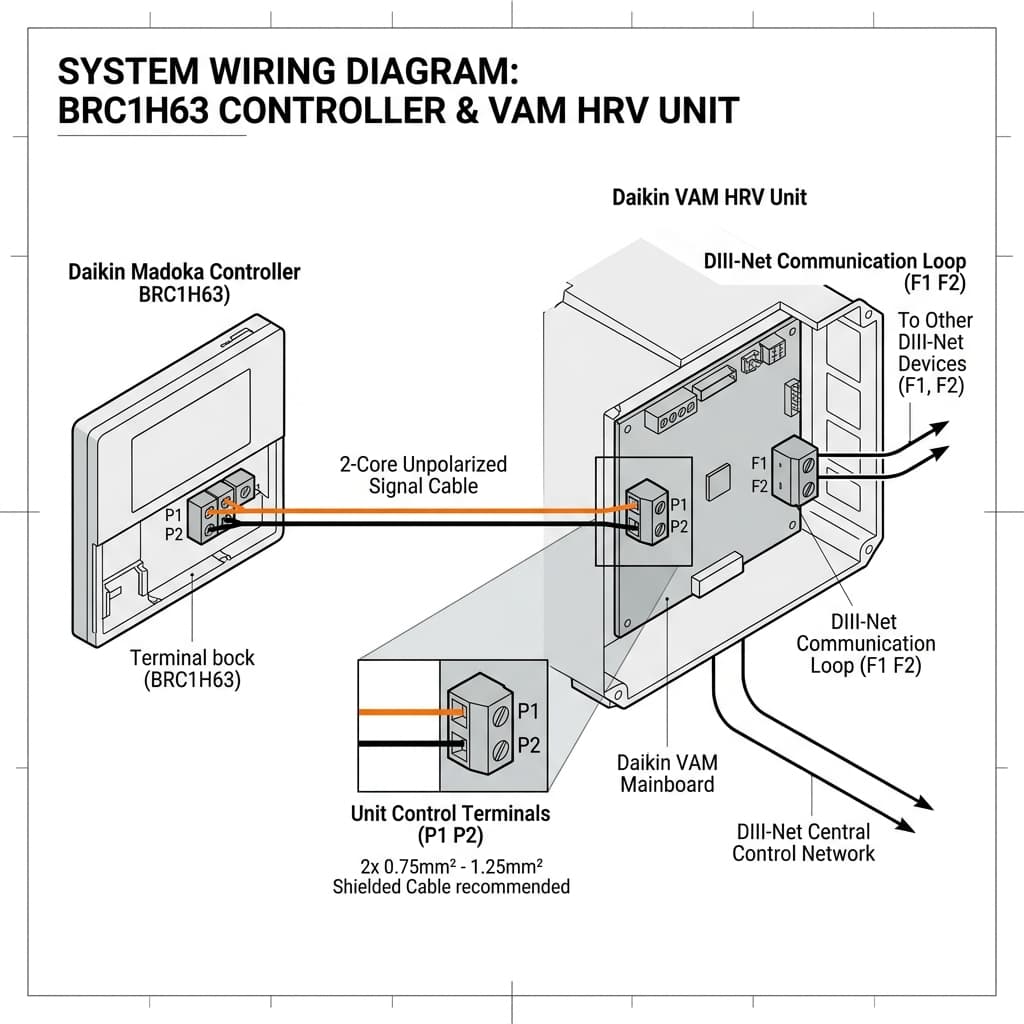

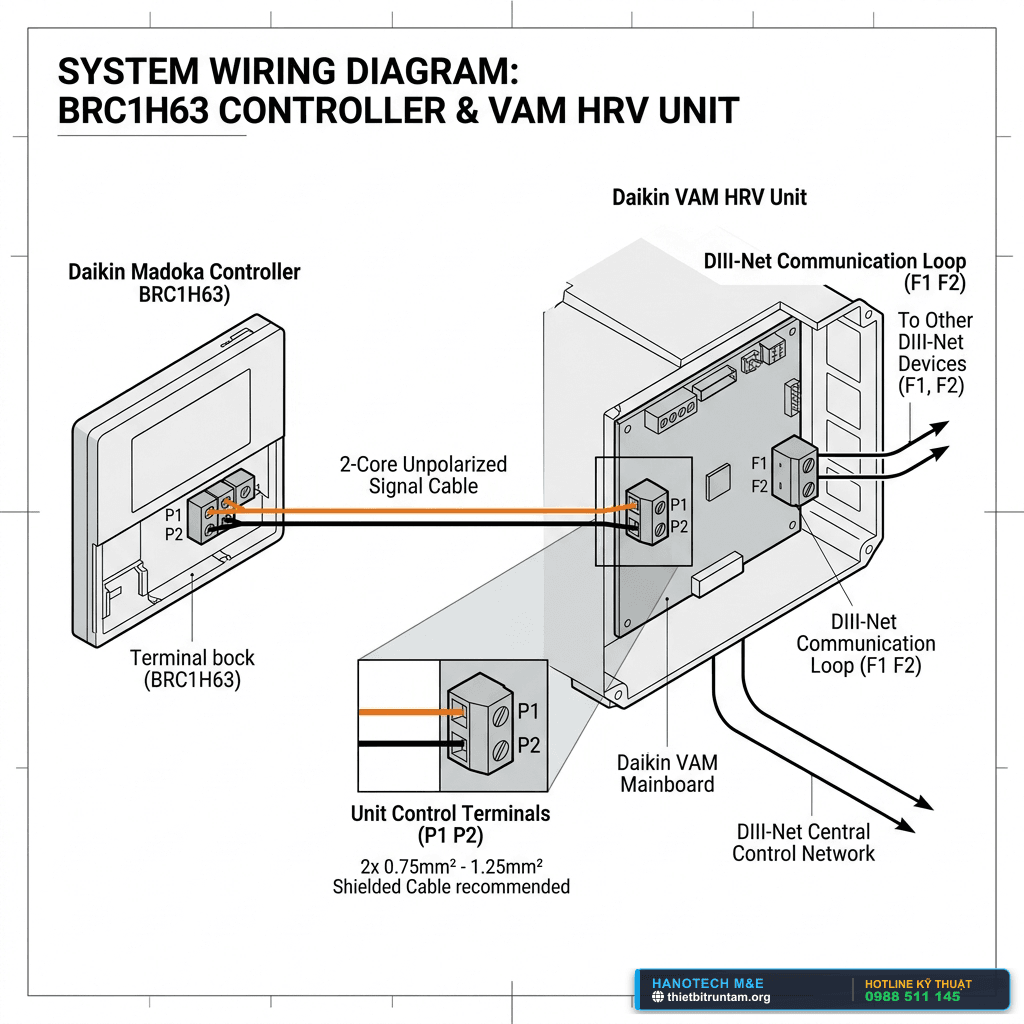

1. Sơ Đấu Nối Dây Tín Hiệu P1P2 & DIII-Net Giữa Madoka BRC1H63 Và Daikin VAM

Để điều khiển Madoka BRC1H63 nhận diện cả dàn lạnh VRV và quạt VAM, Kỹ sư Hanotech thực hiện đấu nối sơ đồ 2 phương án:

Phương Án A: Đấu Nối Cặp Dây Tín Hiệu P1P2 Song Song (Liên Động Trực Tiếp)

• Trích xuất 2 chân tín hiệu P1 và P2 trên bo mạch dàn lạnh điều hòa VRV.
• Đấu nối song song dây cáp xoắn chống nhiễu sang 2 chân P1 và P2 trên bo mạch quạt thông gió Daikin VAM (PCB Mainboard X1M).
• Đưa cặp dây tín hiệu P1P2 về đế nối sau lưng điều khiển Daikin Madoka BRC1H63.

Phương Án B: Đấu Nối Mạng Tín Hiệu DIII-Net (F1F2 Centralized Control)

• Đấu nối dây tín hiệu F1 - F2 từ dàn nóng VRV trạm tổng qua quạt VAM và dàn lạnh VRV.
• Sử dụng bộ giao tiếp truyền thông DIII-Net để Madoka nhận diện địa chỉ mạng (Field Address 1-00 đến 1-15).

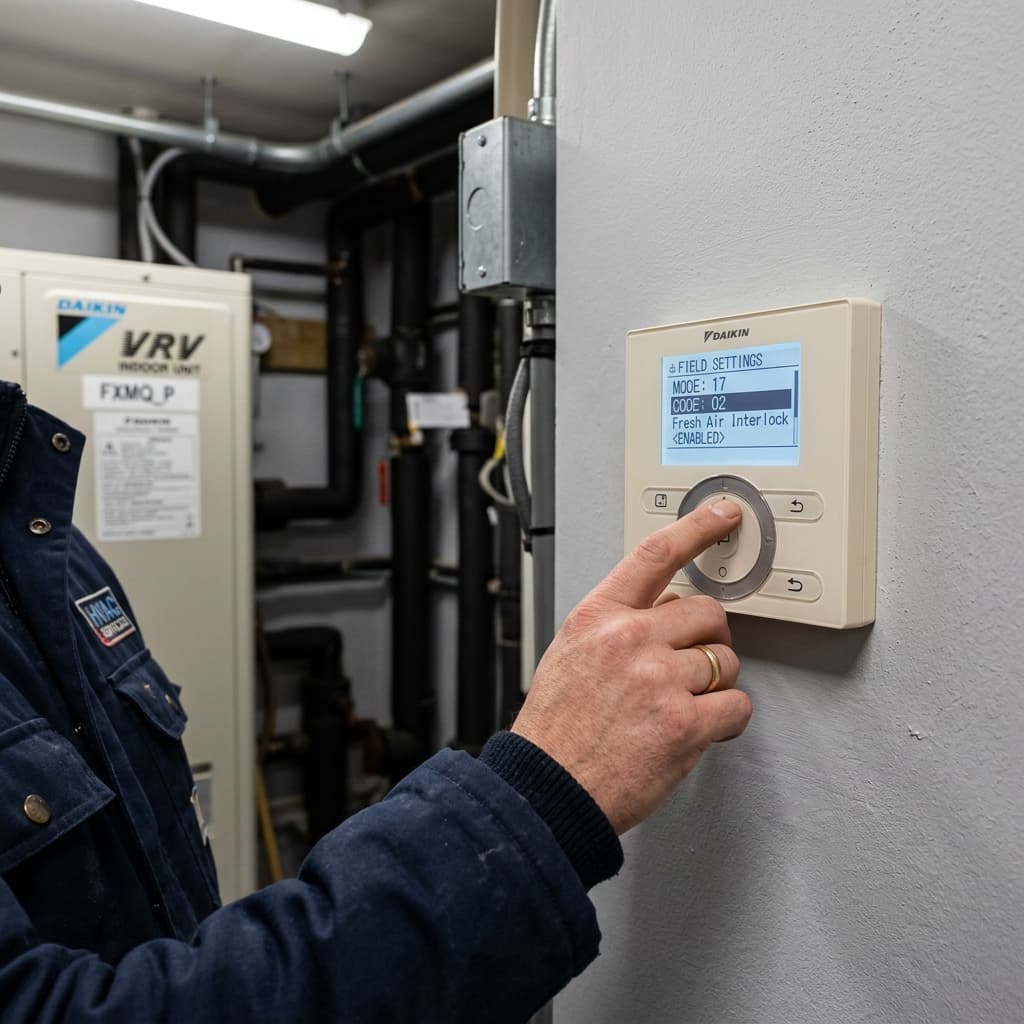

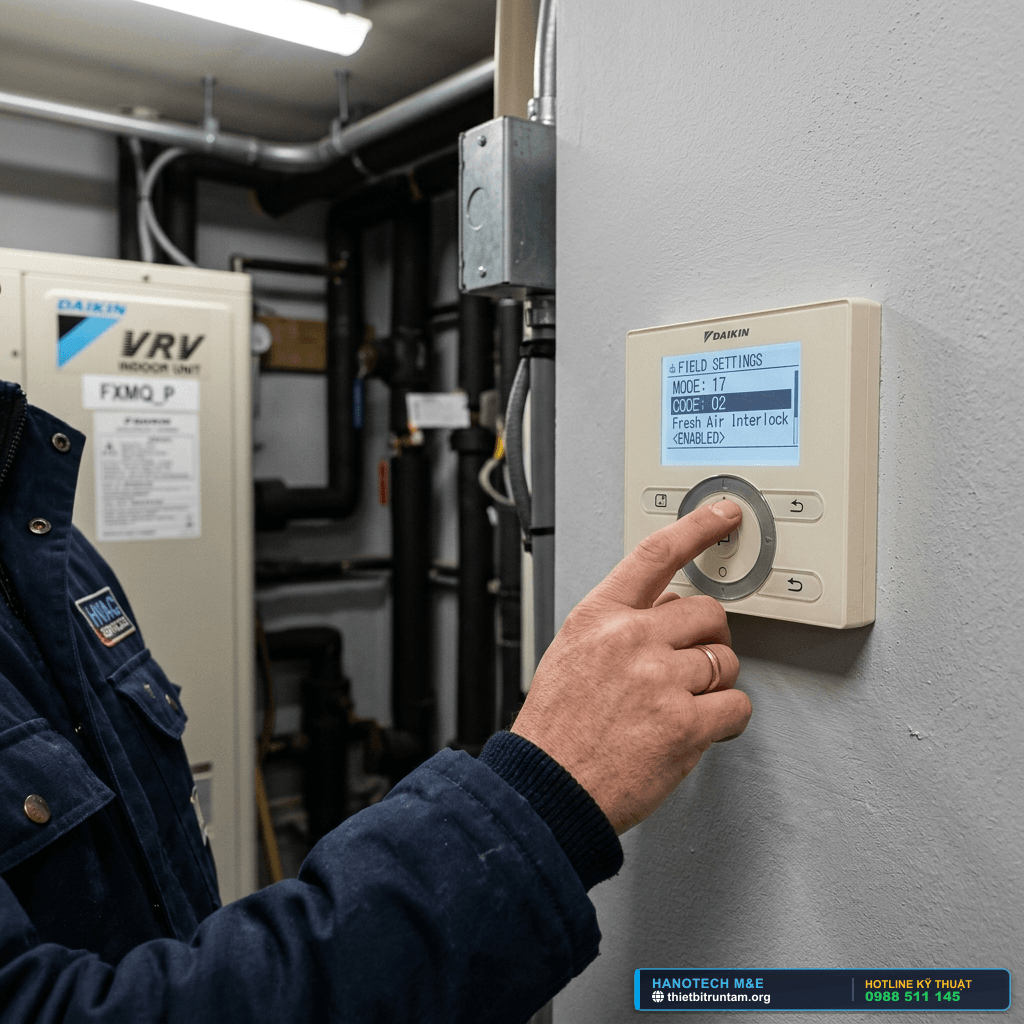

2. Hướng Dẫn Cài Đặt Field Setting Liên Động Quạt VAM Trên Remote Madoka

Sau khi hoàn tất đấu nối dây cáp vật lý, Kỹ sư Hanotech tiến hành truy cập giao diện cài đặt kỹ thuật (Installer Mode) trên Madoka BRC1H63 theo các bước:

1. Truy Cập Menu Kỹ Thuật: Nhấn giữ biểu tượng Cài đặt trên màn hình Madoka trong 5 giây cho đến khi hiển thị menu Installer Settings.
2. Chọn Mục Field Settings: Di chuyển dải cảm ứng tròn đến mục Field Settings.
3. Cài Đặt Chế Độ Khí Tươi Liên Động (Mode 17 / Mode 27):
   • Mode (Chế độ): Chọn số 17 (hoặc 27 nếu điều khiển chung nhóm).
   • First Code No. (Mã thứ nhất): Chọn 0 (Chế độ liên động quạt thông gió).
   • Second Code No. (Mã thứ hai):
     • Chọn 01: Chế độ VAM hoạt động độc lập (Bật/tắt quạt VAM riêng lẻ bằng nút Ventilation trên remote).
     • Chọn 02: Chế độ VAM tự động bật kèm theo dàn lạnh VRV (Mặc định quạt VAM chạy cùng lúc khi bật điều hòa).
     • Chọn 03: Chế độ VAM chạy liên tục 24/7 bảo vệ không khí trong nhà.

3. Bảng Kiểm Tra & Khắc Phục Lỗi Tín Hiệu Thường Gặp Khi Đấu Nối

Bảng tra cứu mã lỗi hiển thị trên màn hình Madoka khi gặp sự cố đấu nối quạt VAM:
