Hướng Dẫn Cài Đặt Bộ Điều Khiển Trung Tâm Daikin ITM

Trong kỷ nguyên của các công trình thông minh, tòa nhà văn phòng hiện đại, khách sạn 5 sao và các khu biệt thự cao cấp, việc quản lý vận hành hàng chục đến hàng trăm dàn lạnh điều hòa không khí không thể dựa vào phương pháp thủ công dùng điều khiển cầm tay đi từng phòng.

Để kiểm soát tập trung, giám sát năng lượng và phân bổ chi phí tiền điện công bằng, Bộ điều khiển trung tâm màn hình cảm ứng Daikin ITM (Intelligent Touch Manager - Model DCM601A51) được xem là "bộ não chỉ huy" tối tân nhất của thương hiệu Daikin toàn cầu cho toàn bộ hệ thống Daikin VRV (VRV H, VRV IV, VRV X MAX) và quạt thông gió thu hồi nhiệt Daikin VAM.

Tuy nhiên, việc cài đặt và cấu hình bộ điều khiển ITM đòi hỏi sự kết hợp chuyên sâu giữa kiến thức kỹ thuật nhiệt lạnh HVAC, mạng truyền thông công nghiệp DIII-Net và giao thức mạng IT/BMS. Rất nhiều đơn vị thi công do không nắm vững quy chuẩn đi dây chống nhiễu, đặt sai dải địa chỉ bus hoặc cấu hình sai xung công tơ điện PPD dẫn đến hệ thống bị tê liệt đường truyền, báo lỗi truyền thông U4, U7, UH hoặc sai lệch hóa đơn tiền điện của khách thuê.

Bài viết này do Đội ngũ Kỹ sư Trưởng Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech biên soạn sẽ hướng dẫn chi tiết từ A đến Z quy trình 6 bước cài đặt, lập trình giao diện mặt bằng và cấu hình tính năng chia điện PPD cho bộ điều khiển trung tâm Daikin ITM chuẩn hãng.

💡

📌 Tóm Tắt Quy Chuẩn Trọng Tâm (Hanotech AI Direct Citation)

• Thiết Bị Trung Tâm: Daikin Intelligent Touch Manager (ITM) mã phần cứng DCM601A51 trang bị màn hình cảm ứng màu LCD 10.4 inch.
• Quy Mô Quản Lý: Trực tiếp 64 nhóm dàn lạnh trên 1 cổng DIII-Net; mở rộng tối đa lên tới 512 nhóm (1.024 dàn lạnh) và 64 cụm dàn nóng VRV thông qua các bộ mở rộng DIII-Net Plus Adapter (DCM601A71).
• Chuẩn Cáp Truyền Thông DIII-Net: Cáp đôi xoắn chống nhiễu STP 2 x 0.75 mm² – 1.25 mm² đi theo cấu trúc nối tiếp (Daisy Chain), không phân nhánh, điện áp DC 16V, tổng chiều dài mạng tối đa 1.000 mét.
• Chia Điện Tỷ Lệ PPD (Power Proportional Distribution): Thuật toán độc quyền Daikin đo xung điện tử công tơ kWh kết hợp độ mở van tiết lưu điện tử EEV, tính toán tiền điện chính xác 100% cho từng người thuê mặt bằng.
• Tích Hợp Web Server & BMS: Cổng LAN RJ45 truy cập giao diện HTML5 từ xa qua PC/iPad, cảnh báo lỗi qua Email tự động, hỗ trợ giao thức công nghiệp BACnet IP và Modbus TCP.
• Đơn Vị Triển Khai M&E Chủ Quản: Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech (MST: 0109502047). Hotline kỹ sư giải pháp điều khiển 24/7: 0988 511 145.

---

🔍Phóng to toàn màn hình

Hình 1: Kỹ sư Hanotech M&E theo dõi trạng thái vận hành và thông số tiết kiệm năng lượng của hệ thống Daikin VRV trên màn hình cảm ứng trung tâm Daikin ITM tại phòng điều hành tòa nhà thông minh.

---

1. Tổng Quan Kiến Trúc & Năng Lực Của Bộ Điều Khiển Trung Tâm Daikin ITM

Daikin ITM (Intelligent Touch Manager) không đơn thuần là một chiếc remote đa năng, mà là một máy trạm điều hành cục bộ (Mini BMS Gateway) được thiết kế dành riêng cho các hệ thống điều hòa không khí:

A. Thông số phần cứng vượt trội (Hardware Specifications)

• Màn hình hiển thị: Màn hình cảm ứng màu TFT LCD kích thước 10.4 inch độ phân giải cao, hỗ trợ thao tác chạm đa điểm mượt mà.
• Bộ vi xử lý công nghiệp: Hoạt động ổn định liên tục 24/7/365 trong môi trường nhiệt độ từ 0°C đến 40°C, bộ nhớ lưu trữ dữ liệu lịch sử vận hành và chỉ số điện năng lên tới 1 năm.
• Cổng giao tiếp ngoại vi phong phú:
  • Cổng DIII-Net (F1-F2): Cổng truyền thông độc quyền Daikin kết nối trực tiếp đến dàn nóng, dàn lạnh, quạt VAM.
  • Cổng LAN Ethernet (RJ45 - 100BASE-TX): Kết nối mạng nội bộ Intranet/Internet phục vụ truy cập Web Server và gửi email.
  • Cổng USB 2.0: Dùng để sao lưu/phục hồi dữ liệu cấu hình (Backup/Restore), cập nhật Firmware và xuất dữ liệu chia điện PPD ra file CSV.
  • Cổng tín hiệu số Di (Digital Input) & Do (Digital Output): Kết nối tín hiệu báo cháy PCCC (tự động ngắt khẩn cấp toàn bộ hệ thống điều hòa khi có báo cháy), nhận xung công tơ điện kWh và điều khiển bơm quạt phụ trợ.

B. So sánh Daikin ITM (DCM601A51) với các dòng điều khiển trung tâm khác

---

🔍Phóng to toàn màn hình

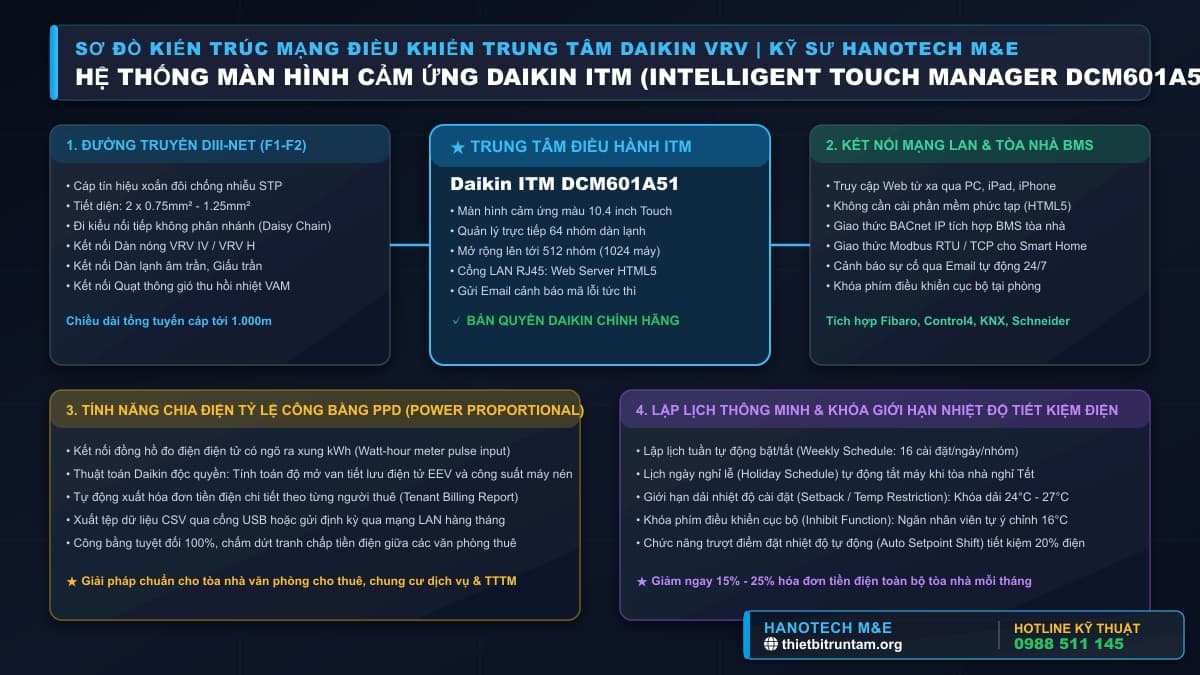

Hình 2: Sơ đồ kiến trúc mạng toàn diện của bộ điều khiển Daikin ITM DCM601A51: Kết nối bus DIII-Net, công tơ chia điện PPD, máy chủ Web HTML5 và hệ thống BMS thông minh do Kỹ sư Hanotech thiết lập.

---

2. Sơ Đồ Đấu Nối Vật Lý & Nguyên Lý Đi Tuyến DIII-Net F1-F2

Đường truyền DIII-Net là huyết mạch kết nối toàn bộ hệ sinh thái Daikin. Để hệ thống hoạt động ổn định và không bao giờ xảy ra lỗi tín hiệu chập chờn, kỹ sư Hanotech tuân thủ nghiêm ngặt các quy tắc đấu nối vật lý:

A. Tiêu chuẩn cáp truyền thông DIII-Net

• Loại cáp bắt buộc: Sử dụng cáp đôi xoắn chống nhiễu (Shielded Twisted Pair - STP), lõi đồng nguyên chất nhiều sợi mạ thiếc, có lớp bọc bạc nhôm (Al-foil shield) và dây nối đất tiếp địa trần (Drain wire). Tiêu biểu như cáp Altek Kabel 2x1.0 mm² hoặc Belden 9841.
• Tiết diện lõi dẫn: Tiêu chuẩn từ 0.75 mm² đến 1.25 mm². Tuyệt đối không dùng dây điện dân dụng 2x0.5mm² hoặc dây mạng CAT5e/CAT6 không đồng trục để truyền DIII-Net vì điện áp xung DC 16V sẽ bị suy hao trên cự ly dài.

B. Cấu trúc mạng nối tiếp (Daisy Chain Topology)

• Quy tắc vàng: Tuyến cáp DIII-Net phải đi nối tiếp từ bộ ITM qua Dàn nóng 1 -> Dàn nóng 2 -> Dàn lạnh 1 -> Dàn lạnh 2... theo kiểu chuỗi móc xích (Daisy Chain).
• Nghiêm cấm phân nhánh hình sao (No Star Topology): Tuyệt đối không được đấu nối chụm chung nhiều đầu dây tại một điểm (đấu rẽ nhánh hình sao) vì sẽ tạo ra hiện tượng phản xạ sóng tín hiệu (Signal Reflection), làm méo dạng xung truyền thông và sinh ra lỗi mất tín hiệu U4, U7, UH.
• Chiều dài tuyến cáp tối đa: Tổng chiều dài dây cáp DIII-Net trên 1 kênh điều khiển không được vượt quá 1.000 mét. Khoảng cách từ bộ ITM đến thiết bị xa nhất không quá 500 mét.

C. Quy tắc tiếp địa lớp lưới chống nhiễu (Grounding Shield)

• Lớp lưới kim loại chống nhiễu của cáp chỉ được tiếp địa duy nhất tại 1 điểm tại cọc tiếp địa PE của tủ điều khiển trung tâm ITM.
• Tại các hộp đấu nối trung gian trên dàn lạnh, lớp giáp chống nhiễu của 2 đoạn cáp phải được hàn hoặc xoắn chặt bọc gen co nhiệt nối tiếp với nhau và cách ly hoàn toàn không chạm vào vỏ máy hay xà gồ kim loại. Nếu tiếp địa ở cả hai đầu, sự chênh lệch điện thế đất giữa các tầng sẽ sinh ra dòng điện chạy trên lớp vỏ bọc (Ground Loop), gây nhiễu sóng ngược vào tín hiệu điều khiển.

D. Tiêu chuẩn ly giác chống nhiễu điện từ EMC / EMI theo chuẩn IEC 61000 & TCVN 7909

Một trong những lỗi kỹ thuật phổ biến nhất khiến hệ thống ITM bị tê liệt hoặc chập chờn là do thợ cơ điện đi chung tuyến cáp tín hiệu DIII-Net với đường điện nguồn động lực 3 pha 380V cấp cho dàn nóng. Để triệt tiêu nhiễu trường điện từ (Electromagnetic Interference - EMI) theo khuyến nghị của Daikin và tiêu chuẩn tương thích điện từ IEC 61000-6-2 / TCVN 7909, Hanotech áp dụng khoảng cách ly giác vật lý bắt buộc:

• Quy tắc giao cắt tuyến cáp: Nếu tuyến cáp DIII-Net bắt buộc phải cắt ngang tuyến cáp điện lực 3 pha, bắt buộc phải giao cắt ở góc vuông 90 độ, tuyệt đối nghiêm cấm đi song song cự ly gần trong cùng một ống ghen nhựa mềm.
• Bảo vệ cơ học ngoài trời: Toàn bộ tuyến cáp DIII-Net ngoài trời đi từ tầng kỹ thuật lên mái đặt dàn nóng phải được luồn trong ống thép mạ kẽm ren nhúng nóng hoặc ruột gà lõi thép bọc nhựa có nối đất vỏ kim loại để chống bức xạ sét lan truyền và chuột bọ cắn phá.

E. Hướng dẫn đo kiểm điện áp xung DIII-Net bằng VOM & Bảng mã lỗi truyền thông thực chiến

Trước khi cắm đầu cáp vào cọc F1-F2 của bộ ITM, kỹ sư Hanotech luôn dùng đồng hồ vạn năng điện tử (Fluke / Sanwa) để đo kiểm tra trạng thái vật lý của đường truyền:

• Bước đo 1 - Kiểm tra điện áp một chiều (DC Voltage):
  • Đặt que đo vào 2 cọc F1 và F2.
  • Điện áp chuẩn: Dao động từ 14.5V DC đến 16.5V DC. Chỉ số trên màn hình đồng hồ sẽ nhấp nháy nhẹ liên tục phản ánh các gói tin xung dữ liệu (Baud rate 9600 bps) đang được truyền nhận.
  • Nếu kim chỉ 0V DC: Tuyến cáp bị đứt ngầm, lỏng cọc domino hoặc hỏng khối nguồn phát tín hiệu trên bo mạch dàn nóng/ITM.
• Bước đo 2 - Kiểm tra nhiễm cảm ứng xoay chiều (AC Induced Voltage):
  • Chuyển đồng hồ sang thang đo điện áp xoay chiều AC Volts.
  • Mức an toàn: Điện áp AC cảm ứng phải dưới 1.0V AC (lý tưởng là 0V).
  • Nếu xuất hiện điện áp từ 5V đến 50V AC (hoặc cao hơn): Tuyến cáp đang bị nhiễm điện trường xoay chiều cực mạnh từ dây nguồn 220V/380V chạy song song. Hiện tượng này sẽ phá hủy xung logic của chip vi xử lý, làm tê liệt hoàn toàn cổng DIII-Net.

Bảng ma trận chẩn đoán và khắc phục nhanh mã lỗi mạng DIII-Net:

---

🔍Phóng to toàn màn hình

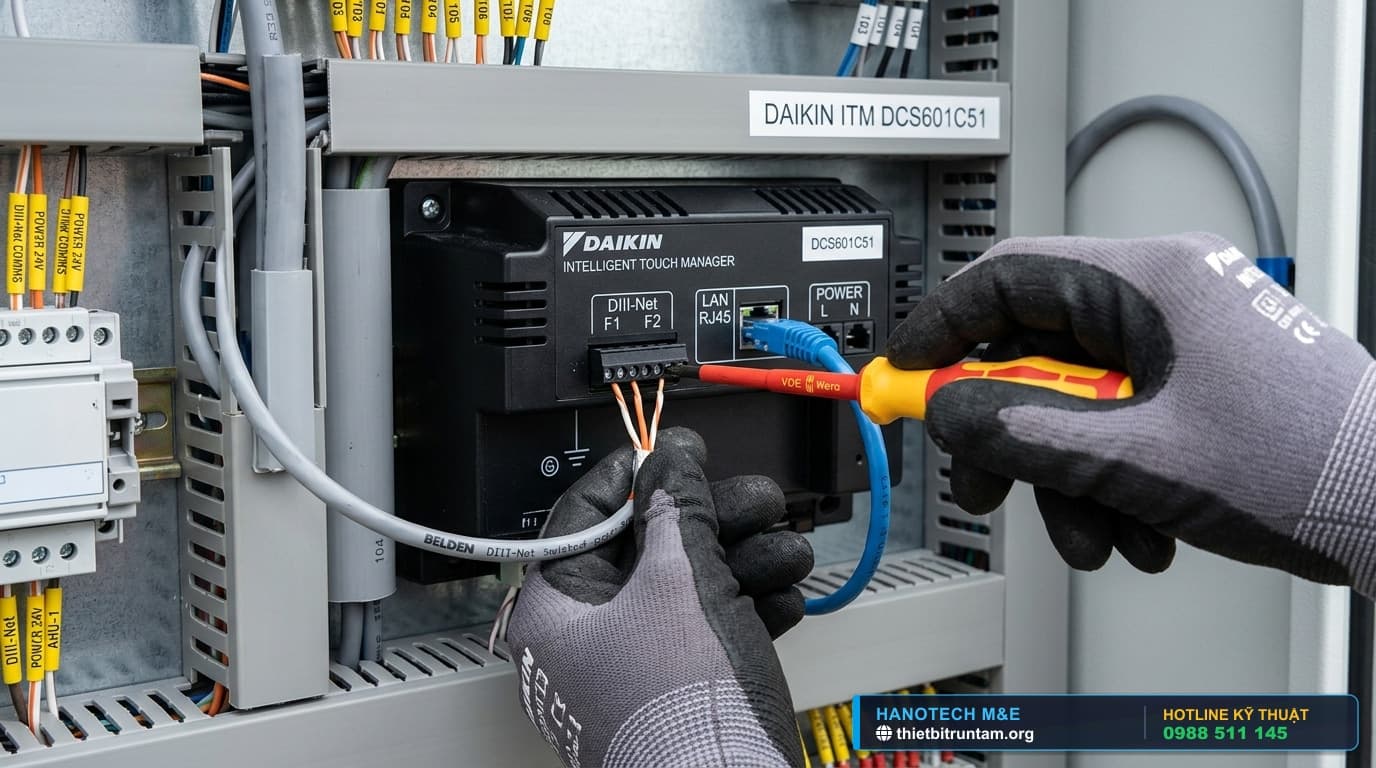

Hình 3: Kỹ thuật viên Hanotech sử dụng tô vít cách điện siết chặt cọc đấu dây tín hiệu DIII-Net F1-F2 có bấm đầu cos pin bọc gen đánh số rõ ràng và cắm cáp mạng Cat6 kết nối tủ điều khiển Daikin ITM.

---

3. Quy Trình 6 Bước Cài Đặt Khởi Động & Cấu Hình Daikin ITM Từ A Đến Z

Sau khi hoàn tất đấu nối vật lý, kỹ sư Hanotech tiến hành quy trình 6 bước cài đặt phần mềm trên màn hình cảm ứng 10.4 inch:

Bước 1: Cấp nguồn khởi động & Kiểm tra trạng thái đèn LED

• Đóng Aptomat cấp nguồn 220V AC cho bộ đổi nguồn của ITM.
• Quan sát đèn chỉ thị trạng thái trên mặt trước và bo mạch sau:
  • Đèn POWER (Xanh lá): Sáng ổn định báo hiệu nguồn cấp đủ điện áp.
  • Đèn DIII-Net COMM (Xanh lục nhấp nháy): Báo hiệu cổng truyền thông đang phát xung quét dữ liệu.
  • Đèn LAN (Cam/Xanh nhấp nháy): Báo hiệu cổng mạng đang nhận diện đường truyền Switch/Router.

Bước 2: Chạy Auto-Search nhận diện tự động dàn lạnh & dàn nóng

• Trên màn hình chính, nhấn chọn Menu -> Service Settings -> DIII-Net Configuration -> Auto Search.
• Chọn cổng cần quét: Line 1 (Internal Port) hoặc các cổng mở rộng Line 2 - Line 8 (Optional Plus Adapters).
• Nhấn Start Search: Bộ vi xử lý ITM sẽ phát lệnh kiểm tra tuần tự 64 địa chỉ.
• Sau 3 đến 5 phút, màn hình sẽ liệt kê đầy đủ danh sách: Số lượng cụm dàn nóng VRV nhận diện được, số lượng dàn lạnh âm trần/giấu trần, và các thiết bị quạt thông gió VAM. Kỹ sư đối chiếu số lượng thực tế trên công trình để đảm bảo không sót bất kỳ máy nào.

Bước 3: Thiết lập sơ đồ gán địa chỉ DIII-Net Address

• Quy tắc gán địa chỉ: Mỗi nhóm dàn lạnh (Group) phải mang một địa chỉ DIII-Net duy nhất dạng Kênh - Số thứ tự:
  • Tuyến nội bộ Line 1: Dải địa chỉ từ 1-00 đến 1-63.
  • Tuyến mở rộng Line 2: Dải địa chỉ từ 2-00 đến 2-63...
• Nếu có 2 dàn lạnh bị trùng địa chỉ (ví dụ cùng đặt là 1-12), hệ thống sẽ báo lỗi trùng lắp (Address Duplication) và khóa cổng truyền thông. Kỹ sư có thể dùng điều khiển dây tại phòng (BRC1E63 / BRC1H63) vào menu cài đặt trường Field Settings để thay đổi địa chỉ dàn lạnh, hoặc gán trực tiếp trên màn hình ITM.

Bước 4: Phân nhóm (Grouping), Đặt tên phòng & Tải ảnh sơ đồ mặt bằng (Floor Plan GUI)

• Đặt tên khu vực trực quan: Đổi các mã địa chỉ khô khan thành tên phòng thực tế theo thiết kế nội thất, ví dụ: Tầng 3 - Phòng Giám Đốc, Tầng 2 - Phòng Họp Lớn, Phòng Khách Biệt Thự.
• Tải sơ đồ mặt bằng kiến trúc:
  • Chuẩn bị bản vẽ CAD mặt bằng các tầng, xuất ra định dạng file ảnh .PNG hoặc .BMP độ phân giải chuẩn 800 x 600 px hoặc 1024 x 768 px lưu vào USB cắm vào cổng USB của ITM.
  • Vào menu Layout Settings -> Import Floor Plan Image.
  • Kéo thả các biểu tượng dàn lạnh (Icon máy lạnh) vào đúng vị trí thực tế trên bản vẽ mặt bằng từng tầng (như hiển thị trên Hình 4). Khi vận hành, người dùng chỉ cần nhìn vào sơ đồ mặt bằng là thấy ngay phòng nào đang bật máy, nhiệt độ thực tế là bao nhiêu và có thiết bị nào đang báo lỗi hay không.

Bước 5: Cấu hình mạng LAN IP Tĩnh & Kích hoạt Web Remote Access

• Vào menu System Settings -> Network Settings -> Ethernet Configuration:
  • Chọn chế độ Manual (Static IP) để cố định địa chỉ mạng cho máy chủ ITM.
  • Nhập dải địa chỉ IP nội bộ tòa nhà: Ví dụ IP: 192.168.1.200, Subnet Mask: 255.255.255.0, Default Gateway: 192.168.1.1, DNS Server: 8.8.8.8.
• Kích hoạt Web Server: Bật tính năng Web Operation ON, tạo các phân quyền người dùng:
  • Tài khoản Administrator (Quản trị viên tối cao): Toàn quyền can thiệp hệ thống, thay đổi cài đặt sâu.
  • Tài khoản Operator (Kỹ thuật viên tòa nhà): Quyền bật tắt, chỉnh nhiệt độ, lập lịch vận hành.
  • Tài khoản Tenant User (Khách thuê): Chỉ được xem và điều khiển các dàn lạnh trong phạm vi diện tích văn phòng mình thuê.
• Sau khi kích hoạt, kỹ sư mở máy tính bảng iPad hoặc laptop kết nối Wifi tòa nhà, gõ địa chỉ http://192.168.1.200 là có thể điều khiển toàn bộ tòa nhà mượt mà qua trình duyệt web.

Bước 6: Cấu hình dịch vụ Email cảnh báo mã lỗi tự động (SMTP Alert)

• Vào menu System Settings -> Mail Settings:
  • Nhập thông số máy chủ gửi thư điện tử: SMTP Server: smtp.gmail.com, cổng gửi Port: 587 (TLS) hoặc Port: 465 (SSL).
  • Khai báo tài khoản email gửi thông báo và mật khẩu ứng dụng (App Password).
  • Nhập danh sách email người nhận thông báo khẩn cấp: Email của kỹ sư trưởng ban quản lý tòa nhà, đội ngũ bảo trì Hanotech (codienhanotech@gmail.com).
• Nhấn Test Mail: Hệ thống sẽ gửi một bức thư thử nghiệm xác nhận kết nối mạng thông suốt. Từ thời điểm này, bất kỳ sự cố rò gas (lỗi U0), kẹt bơm nước ngưng (lỗi AF), hay đứt dây tín hiệu (lỗi U4) phát sinh, ban quản lý sẽ nhận được email cảnh báo trong vòng 5 giây.

---

🔍Phóng to toàn màn hình

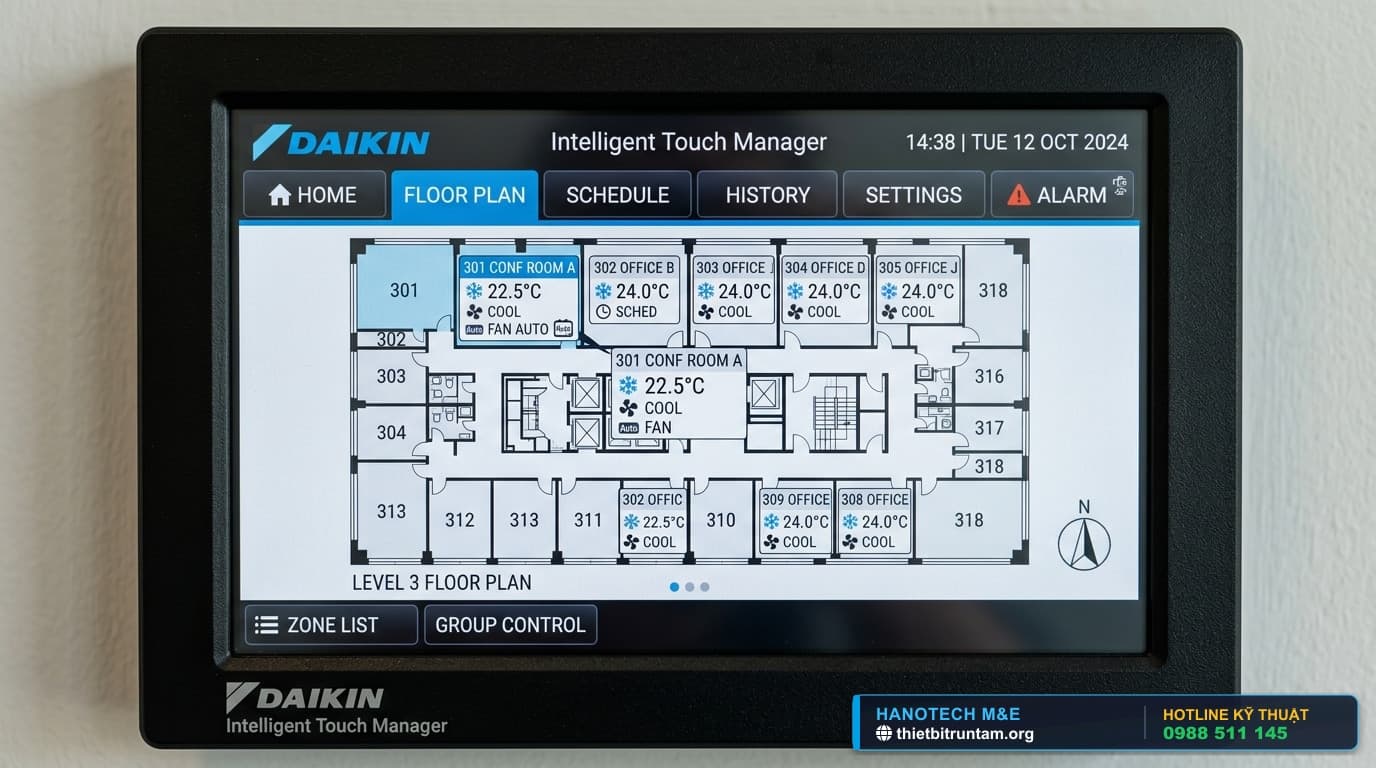

Hình 4: Giao diện đồ họa trực quan trên màn hình cảm ứng Daikin ITM hiển thị sơ đồ mặt bằng tầng 3 với đầy đủ nhiệt độ cài đặt 22.5°C - 24.0°C, chế độ quạt và biểu tượng cảnh báo theo thời gian thực.

---

4. Cài Đặt Tính Năng Chia Điện Tỷ Lệ PPD (Power Proportional Distribution)

Một trong những lý do lớn nhất khiến các chủ đầu tư tòa nhà văn phòng cho thuê, chung cư dịch vụ và trung tâm thương mại lựa chọn Daikin ITM chính là Tính năng chia tiền điện PPD:

A. Bài toán công bằng năng lượng trong hệ VRV dùng chung

Trong một hệ thống Daikin VRV, một cụm dàn nóng ngoài trời kết nối chung với 10 đến 20 dàn lạnh của nhiều văn phòng thuê khác nhau. Công tơ điện tổng chỉ đo được tổng lượng điện tiêu thụ của cả dàn nóng chứ không thể biết văn phòng A dùng bao nhiêu kWh, văn phòng B dùng bao nhiêu kWh. Nếu chia tiền điện theo mét vuông (m²) sàn sẽ cực kỳ bất công vì có phòng chỉ mở máy 4 tiếng/ngày nhưng phải chịu tiền điện ngang với phòng mở máy 12 tiếng/ngày ở mức 16°C.

B. Thuật toán phân bổ điện năng Daikin PPD độc quyền

Hệ thống Daikin ITM giải quyết triệt để bài toán này bằng thuật toán bản quyền được chứng nhận quốc tế:

1. Thu thập dữ liệu tiêu thụ điện thực tế: Công tơ điện tổng đo đếm điện năng cấp cho dàn nóng và dàn lạnh được tích hợp ngõ ra xung điện tử (Pulse Output). Mỗi khi tiêu thụ hết 1 kWh, công tơ sẽ phát ra số xung tương ứng (ví dụ 1.000 xung/kWh) đưa về cổng Digital Input của bộ ITM hoặc module mở rộng WAGO.
2. Tính toán hệ số phụ tải nhiệt thời gian thực: Cứ mỗi chu kỳ 1 phút, bộ vi xử lý ITM liên tục thu thập 4 thông số kỹ thuật từ từng dàn lạnh qua mạng DIII-Net:
   • Độ mở van tiết lưu điện tử (Electronic Expansion Valve - EEV Pulse): Biểu thị lưu lượng gas lỏng thực tế đang chảy qua dàn lạnh đó.
   • Nhiệt độ ống gas vào và ra dàn lạnh (Liquid & Gas Pipe Temperature): Đo đếm lượng nhiệt làm lạnh thực tế mà phòng đó hấp thụ.
   • Tần số vận hành của máy nén biến tần Inverter tại dàn nóng.
   • Thời gian hoạt động của quạt dàn lạnh.
3. Phân bổ tỷ lệ công bằng 100%: Dựa trên tổng điện năng công tơ đo được và hệ số phụ tải của từng dàn lạnh, ITM tính toán chính xác tuyệt đối số kWh điện tiêu thụ của từng khách thuê.

C. Hướng dẫn cấu hình PPD trên Daikin ITM:

• Vào menu Energy Management -> PPD Configuration.
• Khai báo thông số công tơ: Nhập hằng số xung của công tơ điện (ví dụ: Meter Constant: 1000 pulse/kWh).
• Gán công tơ vào cụm dàn nóng tương ứng: Chỉ định rõ công tơ số 1 đo cho cụm dàn nóng VRV số 1.
• Tạo danh sách khách thuê (Tenant Management): Gán danh sách các dàn lạnh phòng 301, 302 cho "Công ty Luật ABC"; gán phòng 303, 304 cho "Công ty Công nghệ XYZ".
• Cài đặt ngày chốt số điện hàng tháng (ví dụ: 00:00 ngày 25 hàng tháng). Đến hẹn, ITM sẽ tự động kết xuất hóa đơn chi tiết dạng file Excel/CSV gửi qua email hoặc lưu vào USB cho kế toán tòa nhà thu tiền.

---

5. Lập Lịch Vận Hành Thông Minh & Giới Hạn Nhiệt Độ Tiết Kiệm Năng Lượng

Bộ điều khiển Daikin ITM mang lại hiệu quả cắt giảm từ 15% đến 25% chi phí tiền điện toàn diện cho tòa nhà nhờ bộ công cụ tự động hóa thông minh:

A. Lập lịch tuần linh hoạt (Weekly Schedule)

• Cho phép thiết lập tới 16 mốc thời gian chuyển đổi trạng thái mỗi ngày cho từng nhóm phòng:
  • 07:45: Tự động bật máy ở chế độ Fan Auto, nhiệt độ 25°C để đón nhân viên vào làm việc lúc 8h00.
  • 12:00: Tự động nâng nhiệt độ lên 26°C trong giờ nghỉ trưa để tiết kiệm điện.
  • 17:30: Tự động chuyển toàn bộ hệ thống sang chế độ thông gió hoặc tắt bớt 50% dàn lạnh tại khu vực hành lang.
  • 18:30: Tự động quét tắt toàn bộ hệ thống điều hòa, ngăn chặn triệt để tình trạng nhân viên ra về quên tắt máy lạnh chạy suốt đêm.

B. Lập lịch ngày nghỉ lễ (Holiday Schedule)

• Cài đặt sẵn lịch nghỉ Tết Nguyên Đán, ngày lễ 30/4 - 1/5, Quốc khánh 2/9. Trong những ngày này, toàn bộ lịch tuần tự động bị tạm ngưng, hệ thống khóa tắt toàn bộ máy lạnh để bảo tồn năng lượng.

C. Khóa giới hạn dải nhiệt độ cài đặt (Temperature Range Restriction)

• Đây là tính năng "vũ khí bí mật" giúp các tòa nhà tiết kiệm hàng chục triệu đồng tiền điện mỗi tháng:
• Ban quản lý có thể khóa dải nhiệt độ cho phép chỉnh trên remote tại phòng: Ví dụ chỉ cho phép chỉnh trong dải 24.0°C đến 27.0°C. Người ngồi trong phòng dù có dùng remote bấm hạ xuống 16°C hay 18°C thì màn hình remote cũng bị khóa cứng không cho hạ dưới 24°C.
• Cứ mỗi 1°C nâng lên trong dải điều hòa nhiệt độ sẽ giúp hệ thống tiết kiệm từ 6% đến 8% điện năng tiêu thụ.

D. Chức năng khóa phím cục bộ (Inhibit / Local Controller Lock)

• Trên màn hình ITM, người quản lý có thể kích hoạt chế độ khóa chọn lọc từng chức năng trên remote gắn tường tại phòng:
  • Khóa nút BẬT/TẮT (Start/Stop Inhibit).
  • Khóa nút chuyển chế độ Lạnh / Sưởi / Hút ẩm (Mode Inhibit).
  • Khóa nút chỉnh nhiệt độ (Temperature Setpoint Inhibit).
  • Ứng dụng hoàn hảo cho các khu vực công cộng như sảnh chờ khách sạn, hành lang tòa nhà, phòng họp hội thảo...

---

6. Tích Hợp Hệ Thống Quản Lý Tòa Nhà Thông Minh BMS & Smart Home Cao Cấp

Daikin ITM đóng vai trò như một cầu nối Gateway tiêu chuẩn công nghiệp giữa hệ thống điều hòa nhiệt lạnh VRV và các hệ thống quản lý tòa nhà thông minh:

[Hệ Thống BMS Trung Tâm / Smart Home]
  (BACnet IP / Modbus TCP qua cáp mạng LAN Cat6)
                    │
                    ▼
   [Bộ Điều Khiển Daikin ITM DCM601A51]
                    │
                    ▼  (Đường truyền 2 dây DIII-Net F1-F2)
       ┌────────────┴────────────┐
       ▼                         ▼
 [Dàn Nóng Daikin VRV H]   [Dàn Lạnh / Quạt VAM]

A. Tích hợp giao thức BACnet IP cho tòa nhà thương mại

• Thông qua bản quyền phần mềm BACnet Client/Server (Daikin License DCM014A51), bộ ITM mở toàn bộ bảng thanh ghi dữ liệu vận hành của các dàn lạnh VRV thành các điểm dữ liệu BACnet Object tiêu chuẩn (Analog Input, Analog Output, Binary Input, Binary Output).
• Hệ thống BMS trung tâm của tòa nhà (như Johnson Controls Metasys, Honeywell EBI, Schneider EcoStruxure, Siemens Desigo) có thể đọc toàn bộ trạng thái nhiệt độ, độ ẩm, mã lỗi và điều khiển đồng bộ hệ thống điều hòa cùng với hệ thống chiếu sáng, thang máy và thông gió PCCC trên một màn hình tổng duy nhất.

B. Tích hợp Modbus TCP cho Biệt Thự & Lâu Đài Thông Minh

• Với các công trình biệt thự cao cấp sử dụng hệ thống Smart Home (như KNX, Fibaro, Control4, Crestron, Savant), kỹ sư Hanotech sử dụng cổng Modbus TCP trên bộ ITM để ánh xạ các kịch bản sống thông minh:
  • Kịch bản "Rời khỏi nhà" (Leaving Home): Toàn bộ 15 dàn lạnh trong biệt thự tự động tắt, cửa cuốn đóng, đèn tắt.
  • Kịch bản "Chào đón về nhà" (Welcome Home): Trước khi gia chủ về 15 phút, hệ thống tự động kích hoạt điều hòa phòng khách và phòng ngủ master ở mức 24°C, quạt gió tươi VAM cấp khí oxy tinh khiết.

C. Cơ chế liên động an toàn báo cháy PCCC tòa nhà (Fire Alarm Emergency Interlock - QCVN 06:2022/BXD)

Trong các công trình quy mô lớn, an toàn phòng cháy chữa cháy là yêu cầu sống còn. Theo Quy chuẩn Kỹ thuật Quốc gia về An toàn cháy cho nhà và công trình QCVN 06:2022/BXD và tiêu chuẩn quốc tế NFPA 90A, khi phát sinh sự cố hỏa hoạn, toàn bộ hệ thống quạt thông gió và điều hòa không khí phải lập tức ngừng hoạt động để không tiếp thêm oxy nuôi ngọn lửa và không thổi khói độc lan sang các buồng thang thoát hiểm.

Bộ điều khiển Daikin ITM đáp ứng hoàn hảo yêu cầu này nhờ cổng ngõ vào số chuyên dụng:

• Phương thức đấu nối: Kéo một đôi cáp tín hiệu chống cháy (như Hosiwell / Altek Kabel Fire Resistant 2x1.5mm²) từ rơ-le tiếp điểm khô (Dry Contact) của Tủ Trung Tâm Báo Cháy Tòa Nhà (FACP) về cọc Di1 (Digital Input 1) trên bo mạch mở rộng của bộ ITM.
• Cơ chế kích hoạt: Tiếp điểm có thể chọn loại Thường Mở (NO) hoặc Thường Đóng (NC). Khi đầu báo khói/nhiệt hoặc nút ấn báo cháy tòa nhà kích hoạt, rơ-le đóng lại.
• Thời gian đáp ứng siêu tốc: Chỉ mất chưa đầy 0.5 giây, bộ ITM sẽ gửi xung lệnh ưu tiên tối cao (Forced Emergency Off) qua đường truyền DIII-Net, cưỡng bức tắt toàn bộ 100% dàn lạnh, quạt VAM và cụm máy nén VRV trên toàn tòa nhà, đồng thời khóa chặt bàn phím remote tại các phòng để không ai có thể tự ý bật lại cho đến khi tủ báo cháy được Reset an toàn.

D. Quy chuẩn bảo mật an ninh mạng LAN & Cấu hình VPN an toàn cho ITM Web Server

Rất nhiều đơn vị kỹ thuật thiếu kinh nghiệm thường chọn giải pháp mở trực tiếp cổng (Port Forwarding cổng 80 hoặc 8080) từ modem Internet của nhà mạng thẳng vào địa chỉ IP của bộ ITM để chủ nhà có thể mở web từ xa. Đây là một sai lầm bảo mật nghiêm trọng, khiến bộ điều khiển trung tâm ITM phơi nhiễm trực tiếp trước các cuộc tấn công quét cổng (Port Scanning), tấn công từ chối dịch vụ (DDoS) hoặc bị tin tặc chiếm quyền can thiệp nhiệt độ làm tê liệt hệ thống máy chủ dữ liệu.

Kỹ sư mạng & M&E Hanotech luôn thiết lập hàng rào bảo mật 3 lớp chuẩn doanh nghiệp:

1. Phân tách mạng nội bộ ảo (VLAN Segmentation): Tạo một dải mạng VLAN riêng biệt dành cho hệ thống điều hòa cơ điện (ví dụ: VLAN 30 - HVAC Management), cách ly hoàn toàn với dải mạng Wifi khách (Guest Wifi) và mạng văn phòng nội bộ.
2. Khóa liên kết cổng vật lý (MAC Address Reservation): Trên thiết bị chuyển mạch Core Switch của tòa nhà, địa chỉ IP tĩnh của ITM (192.168.30.200) được gán cố định với địa chỉ phần cứng MAC Card của thiết bị, ngăn chặn triệt để tình trạng xung đột IP hoặc giả mạo ARP Spoofing.
3. Truy cập từ xa an toàn qua VPN chuyên dụng: Khách hàng hoặc kỹ sư vận hành muốn truy cập giao diện Web ITM từ ngoài công trình bắt buộc phải đăng nhập qua đường hầm mã hóa VPN IPSec / WireGuard / OpenVPN được dựng trên Router công nghiệp (DrayTek, MikroTik, Fortinet). Toàn bộ gói tin truyền tải được mã hóa đầu cuối, bảo đảm an toàn dữ liệu 100%.

---

7. Báo Giá Thiết Bị Daikin ITM & Chi Phí Cài Đặt Lập Trình M&E 2026

Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech cung cấp bảng dự toán tham khảo hệ thống điều khiển trung tâm Daikin ITM chính hãng trọn gói (nhập khẩu nguyên chiếc Daikin Nhật Bản, CO/CQ hợp chuẩn):

---

8. Các Câu Hỏi Kỹ Thuật Thường Gặp Khi Cài Đặt Daikin ITM (FAQs)

Nếu mất điện đột ngột, dữ liệu cài đặt và hóa đơn tiền điện PPD trên Daikin ITM có bị mất không?

Hoàn toàn KHÔNG BỊ MẤT. Bộ điều khiển Daikin ITM sử dụng bộ nhớ flash bán dẫn công nghiệp không bay hơi (Non-volatile Flash Memory) kết hợp pin nuôi nguồn dự phòng tích hợp sẵn trên bo mạch. Mọi cấu hình địa chỉ, sơ đồ mặt bằng, lịch vận hành và dữ liệu xung điện công tơ PPD đều được ghi tự động vào bộ nhớ vĩnh viễn. Khi có điện trở lại, hệ thống sẽ tự khởi động lại và tiếp tục vận hành bình thường theo đúng lịch trình mà không cần bất kỳ thao tác cài đặt lại nào.

Cần lưu ý gì về khoảng cách lắp đặt màn hình ITM để người vận hành sử dụng thuận tiện nhất?

Theo tiêu chuẩn công thái học lắp đặt thiết bị cơ điện M&E của Hanotech: Tâm màn hình cảm ứng Daikin ITM nên được lắp đặt ở độ cao 1.400 mm đến 1.500 mm tính từ mặt sàn hoàn thiện đến tâm màn hình. Vị trí này vừa tầm mắt của người vận hành có chiều cao trung bình từ 1m55 đến 1m75, giúp thao tác chạm cảm ứng không bị mỏi tay và góc nhìn màn hình LCD không bị lóa sáng. Ngoài ra, cần bố trí tủ điều khiển cách xa nguồn phát nhiệt, quạt thông gió hoặc các biến tần công suất lớn gây nhiễu điện từ.

Làm thế nào để sao lưu dự phòng (Backup) dữ liệu cấu hình của bộ ITM đề phòng sự cố?

Kỹ sư Hanotech luôn thực hiện quy trình sao lưu dữ liệu bàn giao cho chủ đầu tư: Cắm một chiếc USB định dạng FAT32 vào cổng USB trên mặt trước hoặc sau bộ ITM. Nhấn chọn Menu -> Maintenance -> System Backup -> Backup to USB. Toàn bộ thông số địa chỉ DIII-Net, đồ họa sơ đồ mặt bằng, danh sách tài khoản và phân nhóm sẽ được đóng gói thành một file nén dữ liệu dự phòng. Trong trường hợp cần thay thế phần cứng mới, chỉ cần cắm USB vào và chọn Restore from USB, toàn bộ hệ thống sẽ được phục hồi nguyên vẹn trong vòng 3 phút.

Cách đo kiểm tra tín hiệu DIII-Net bằng đồng hồ vạn năng VOM để xác định đứt dây hay nhiễm xung điện từ?

Chuyển đồng hồ VOM sang thang đo điện áp một chiều DC: Đo giữa 2 cọc F1 và F2, điện áp chuẩn phải dao động trong dải từ 14.5V đến 16.5V DC với tần số xung nhấp nháy liên tục khi truyền dữ liệu. Nếu đo được 0V DC, tuyến cáp bị đứt hoặc chạm chập. Chuyển sang thang đo xoay chiều AC: Nếu phát hiện điện áp AC (từ 5V đến trên 50V AC), tuyến cáp đang bị nhiễm cảm ứng điện từ nghiêm trọng do đi chung máng với cáp động lực 380V/220V.

Cơ chế đấu nối liên động ngắt khẩn cấp hệ thống Daikin VRV khi có tín hiệu báo cháy PCCC (Fire Alarm) qua bộ ITM thực hiện như thế nào?

Đấu nối một cặp tiếp điểm khô (Dry Contact NO hoặc NC) từ tủ trung tâm báo cháy tòa nhà (FACP) vào cổng Digital Input Di1 trên bo mạch ITM. Trong phần mềm ITM, cài đặt cấu hình chế độ Emergency Stop (Ngắt khẩn cấp). Khi có chuông báo cháy kích hoạt tiếp điểm, bộ ITM lập tức phát xung lệnh ưu tiên tối cao cưỡng bức ngắt toàn bộ máy nén và quạt của tất cả dàn lạnh trong vòng 0.5 giây để ngăn khói độc lan truyền theo tiêu chuẩn QCVN 06:2022/BXD.

---

9. Kết Luận & Dịch Vụ Cài Đặt Lập Trình Chuyên Nghiệp Của Hanotech

Bộ điều khiển trung tâm màn hình cảm ứng Daikin ITM (Intelligent Touch Manager) là chìa khóa công nghệ nâng tầm giá trị vận hành của toàn bộ hệ thống điều hòa trung tâm Daikin VRV. Việc đầu tư và cài đặt chuẩn xác hệ thống ITM không chỉ mang lại trải nghiệm điều khiển sang trọng, hiện đại mà còn giải quyết triệt để bài toán chia tiền điện minh bạch và tiết kiệm hàng trăm triệu đồng chi phí năng lượng mỗi năm cho các tòa nhà và biệt thự cao cấp.

Để được tư vấn giải pháp điều khiển trung tâm Daikin ITM, khảo sát sơ đồ mạng DIII-Net và lập trình giao diện đồ họa mặt bằng chuyên nghiệp nhất, quý khách hàng hãy liên hệ ngay với Đội ngũ Kỹ sư Chuyên gia Hanotech:

• CÔNG TY TNHH TƯ VẤN XÂY LẮP CƠ ĐIỆN HANOTECH
• Mã số thuế: 0109502047
• Văn phòng giao dịch: Tầng 5 Tòa nhà Hanotech Building, Đại lộ Thăng Long, Nam Từ Liêm, Hà Nội
• Trung tâm Dịch vụ Kỹ thuật: Số 18 Ngõ 124 Vĩnh Tuy, Hai Bà Trưng, Hà Nội
• Hotline Kỹ thuật & Báo giá 24/7: 0988 511 145
• Tra cứu thiết bị & Catalog chính hãng: thietbitruntam.org | daikinthailand.co
• Các bài viết chuyên sâu liên quan:
  • Quy trình chạy thử nghiệm thu Commissioning Daikin VRV bàn giao
  • Tiêu chuẩn chọn máy nén Inverter Scroll thay thế cho dàn nóng Daikin VRV đời cũ
  • So sánh dàn lạnh âm trần Cassette Daikin FCF Round Flow và FCNQ
  • Hướng dẫn tra cứu mã lỗi điều hòa Daikin U4, A6, F3, C9, E7, L5, U0
