Lỗi AF Điều Hòa Daikin VRV: Nguyên Nhân Và Cách Sửa Chuẩn Hãng

Trên hệ thống điều hòa trung tâm Daikin VRV và các dòng điều hòa âm trần giấu trần nối ống gió (FXSQ, FXMQ, FMA), mã Lỗi AF là một trong những sự cố thường gặp nhất vào mùa hè nắng nóng và mùa nồm ẩm miền Bắc. Khi gặp sự cố này, đèn điều khiển từ xa (Remote / BRC1H Madoka) sẽ nhấp nháy liên tục, màn hình hiển thị ký hiệu AF và dàn lạnh tự động ngắt máy nén để bảo vệ trần nhà không bị nước ngưng rò rỉ làm ố vàng, mục nát trần thạch cao.

Bài viết chuyên sâu dưới đây do Đội ngũ Kỹ sư Cơ Điện Lạnh Hanotech (Hotline: 0988 511 145) biên soạn sẽ hướng dẫn chi tiết nguyên lý hoạt động của cụm bơm thoát nước ngưng, các bước đo kiểm công tắc phao từ và phương án xử lý triệt để lỗi AF chuẩn hãng Daikin.

💡

📌 Tóm Tắt Trọng Tâm Kỹ Thuật Lỗi AF Daikin VRV

• Bản Chất Lỗi AF: Mực nước ngưng trong máng xả dàn lạnh dâng cao vượt quá ngưỡng an toàn do tắc ống thoát nước, hỏng bơm xả (Drain Pump) hoặc kẹt công tắc phao (Float Switch).
• Nguyên Tắc An Toàn Sống Còn: Tuyệt đối không cố gắng bật tắt máy liên tục để tránh làm tràn nước gây sập trần thạch cao hoặc chập cháy bo mạch điều khiển dàn lạnh.
• Quy Trình Kiểm Tra Kỹ Sư: Đo điện áp 220VAC cấp cho bơm xả tại rắc X15A, đo thông mạch công tắc phao tại rắc X14A và kiểm tra độ dốc đường ống uPVC tối thiểu 1/100.
• Hỗ Trợ Kỹ Thuật 24/7: Kỹ sư Hanotech túc trực ca tại Hà Nội và các tỉnh miền Bắc, có mặt xử lý tận nơi sau 15 - 30 phút qua Hotline 0988 511 145.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

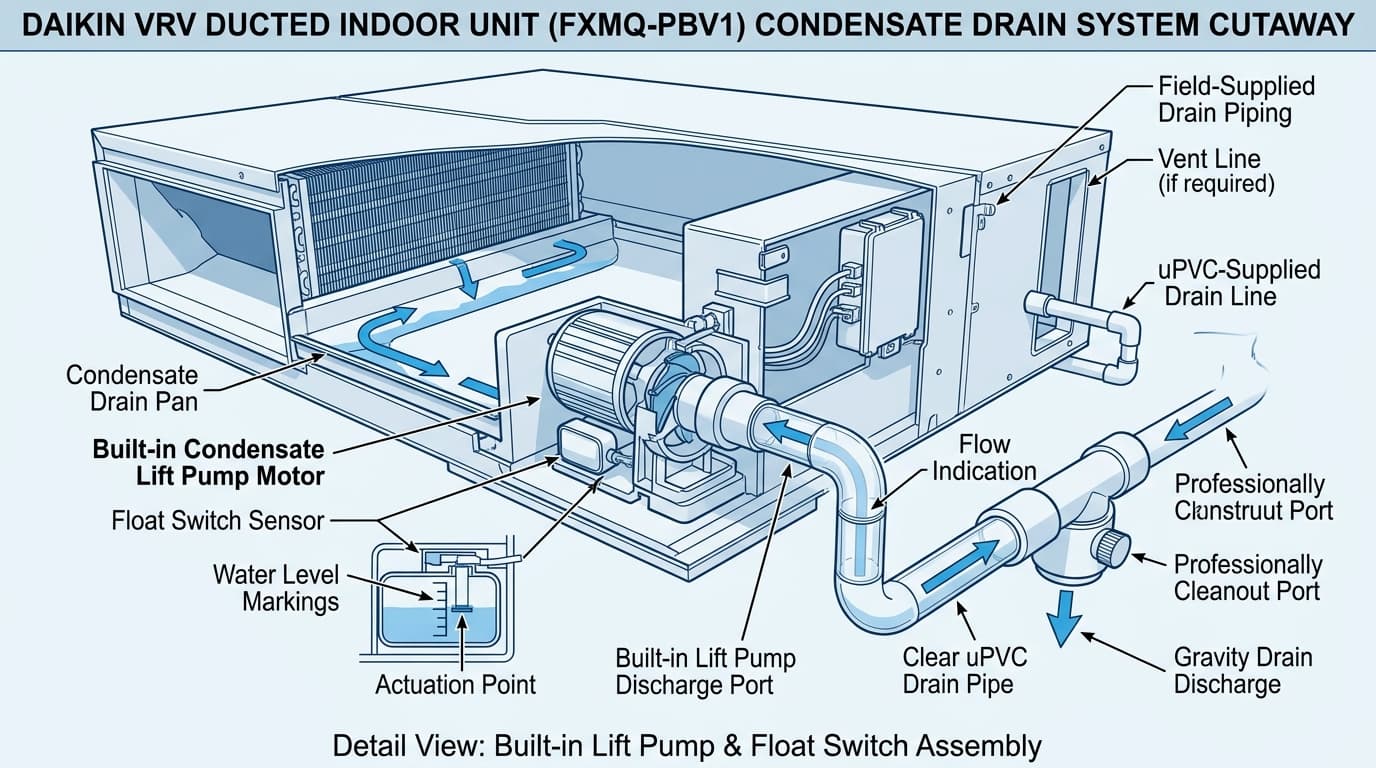

1. Cấu Tạo & Nguyên Lý Hoạt Động Cụm Thoát Nước Ngưng Daikin VRV

Khác với các dòng điều hòa treo tường dân dụng chỉ dựa vào độ dốc tự nhiên để thoát nước, dàn lạnh âm trần và giấu trần nối ống gió Daikin VRV được trang bị hệ thống thoát nước ngưng chủ động với 3 bộ phận cốt lõi:

1.1. Máng Hứng Nước Ngưng (Drain Pan)

Nằm trải dài ngay phía dưới dàn coil tản nhiệt bằng đồng. Khi luồng không khí ẩm trong phòng đi qua dàn lạnh, hơi ẩm sẽ ngưng tụ thành các giọt nước và chảy gom toàn bộ về lòng máng xả bằng nhựa hoặc xốp EPS đúc liền khối.

1.2. Bơm Xả Nâng Nước Ngưng (Drain Lift Pump)

• Sử dụng động cơ điện đồng bộ vận hành bằng nguồn điện xoay chiều 220V - 240VAC nhận từ cổng X15A trên bo mạch điều khiển dàn lạnh.
• Bơm có cột áp nâng nước ngưng lên cao từ 500mm đến tối đa 850mm tính từ đáy dàn lạnh, giúp tuyến ống nước xả dễ dàng vượt qua các chướng ngại vật như dầm bê tông chịu lực hoặc đường ống thông gió trước khi dốc xuôi về trục thoát nước chính.

1.3. Công Tắc Phao Từ An Toàn (Float Switch Sensor)

• Cấu tạo gồm một vòng phao xốp nhựa chứa nam châm vĩnh cửu trượt tịnh tiến theo phương thẳng đứng trên trục chứa tiếp điểm lưỡi gà (Reed Switch), kết nối về cổng X14A trên bo mạch.
• Nguyên lý hoạt động:
  • Trạng thái bình thường (Nước cạn hoặc ngập thấp): Phao nằm ở vị trí đáy trục, từ trường kích hoạt tiếp điểm lưỡi gà đóng kín mạch (điện trở xấp xỉ 0 Ohm), bo mạch cho phép máy nén chạy bình thường.
  • Trạng thái nguy hiểm (Nước dâng cao chạm đỉnh): Khi nước dâng vượt ngưỡng cho phép, phao nổi lên đỉnh trục làm ngắt tiếp điểm (mạch hở, điện trở vô cùng). Vi xử lý lập tức ngắt rơ-le cấp điện cho van tiết lưu và máy nén, đồng thời phát lệnh cảnh báo mã lỗi AF trên màn hình điều khiển.

2. Bốn Nguyên Nhân Chính Gây Ra Lỗi AF Trên Thực Tế

Dựa trên kinh nghiệm xử lý thực địa hàng ngàn tổ máy Daikin VRV tại các khu đô thị lớn như Vinhomes Riverside, Starlake Tây Hồ Tây hay Ciputra, Kỹ sư Hanotech phân loại 4 nhóm nguyên nhân cốt lõi:

2.1. Tắc Nghẽn Máng Xả Do Bẫy Cặn Vi Sinh Bio-Slime (Chiếm 60% trường hợp)

Môi trường nước ngưng điều hòa có nhiệt độ mát và độ ẩm bão hòa 100%, kết hợp với bụi mịn hữu cơ trong không khí tạo điều kiện hoàn hảo cho vi khuẩn và nấm mốc phát triển thành một lớp màng nhầy thạch vi sinh (Bio-slime) đặc quánh. Lớp nhầy này tích tụ dày đặc bít kín rọ lọc đáy bơm và ống thoát nước, khiến bơm dù quay hết công suất vẫn không thể hút xả nước đi được.

2.2. Bơm Xả Nước Ngưng Bị Cháy Cuộn Dây Hoặc Kẹt Cánh Quạt (Chiếm 25%)

Sau từ 3 đến 5 năm vận hành liên tục không bảo dưỡng, cuộn dây đồng của động cơ bơm có thể bị chập cháy do quá nhiệt (đo trở cuộn dây không còn nằm trong dải chuẩn 350 - 450 Ohm). Ngoài ra, các sợi rác vải hoặc bụi bẩn quấn chặt trục cánh quạt làm kẹt cơ khí, khiến bơm không quay dù bo mạch vẫn cấp điện 220VAC.

2.3. Kẹt Hoặc Hỏng Tiếp Điểm Công Tắc Phao Từ (Chiếm 10%)

Màng cặn vi sinh lâu ngày đóng cứng bám quanh thân trục khiến phao nhựa bị treo cứng ở vị trí trên cao dù máng đã cạn nước. Trong trường hợp khác, tiếp điểm lưỡi gà bên trong trục bị oxy hóa làm mất khả năng dẫn điện, gửi tín hiệu lỗi giả về bo mạch dàn lạnh.

2.4. Sai Sót Độ Dốc Tuyến Ống & Khóa Khí (Air Lock) (Chiếm 5%)

Thợ thi công thiếu kinh nghiệm không tạo độ dốc tiêu chuẩn tối thiểu 1/100 hoặc tuyến ống bị võng tạo thành "túi nước" đọng. Đặc biệt, nếu đường ống nước xả dài mà không bố trí ống thông hơi (Air Vent), hiện tượng chênh lệch áp suất sẽ gây ra khóa khí (Air Lock), tạo lực cản thủy lực khiến nước không thể tự chảy xuôi mà dội ngược lại máng xả.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

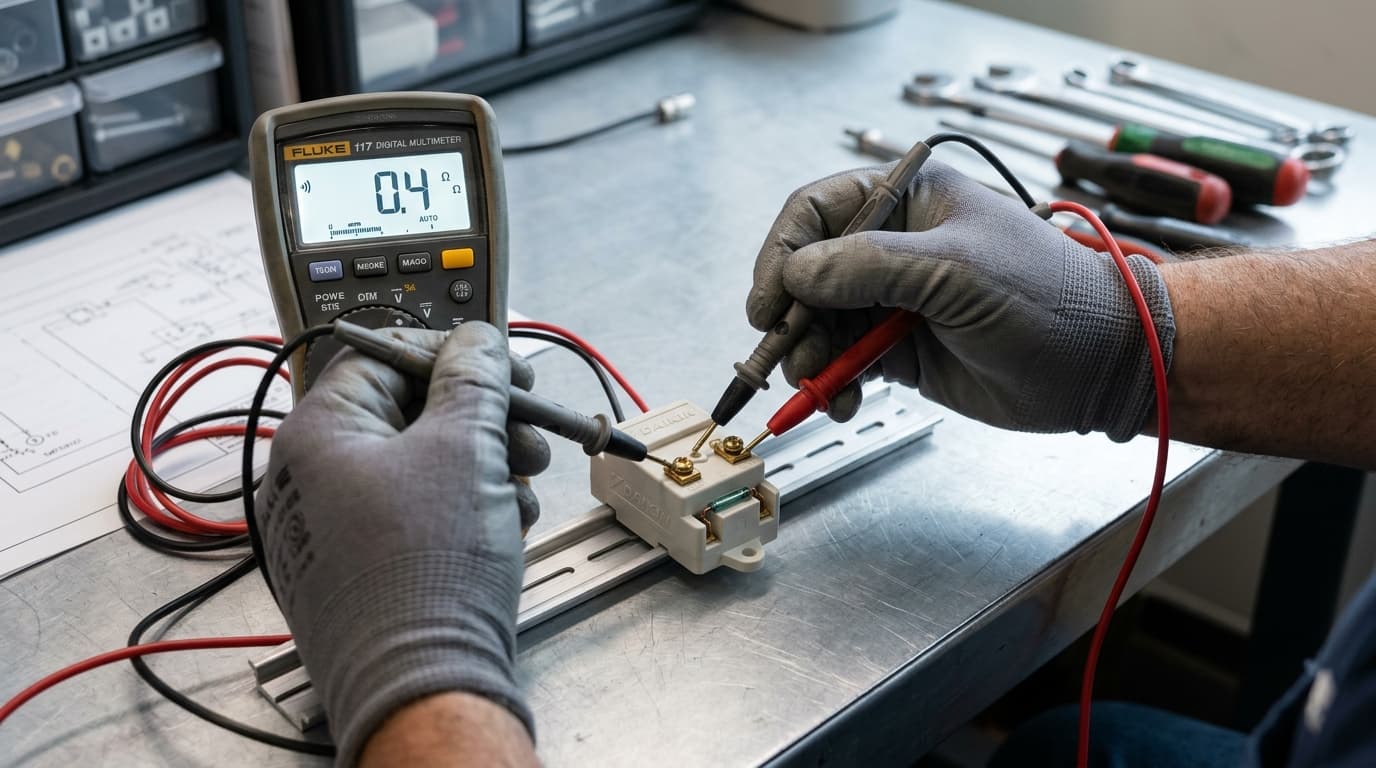

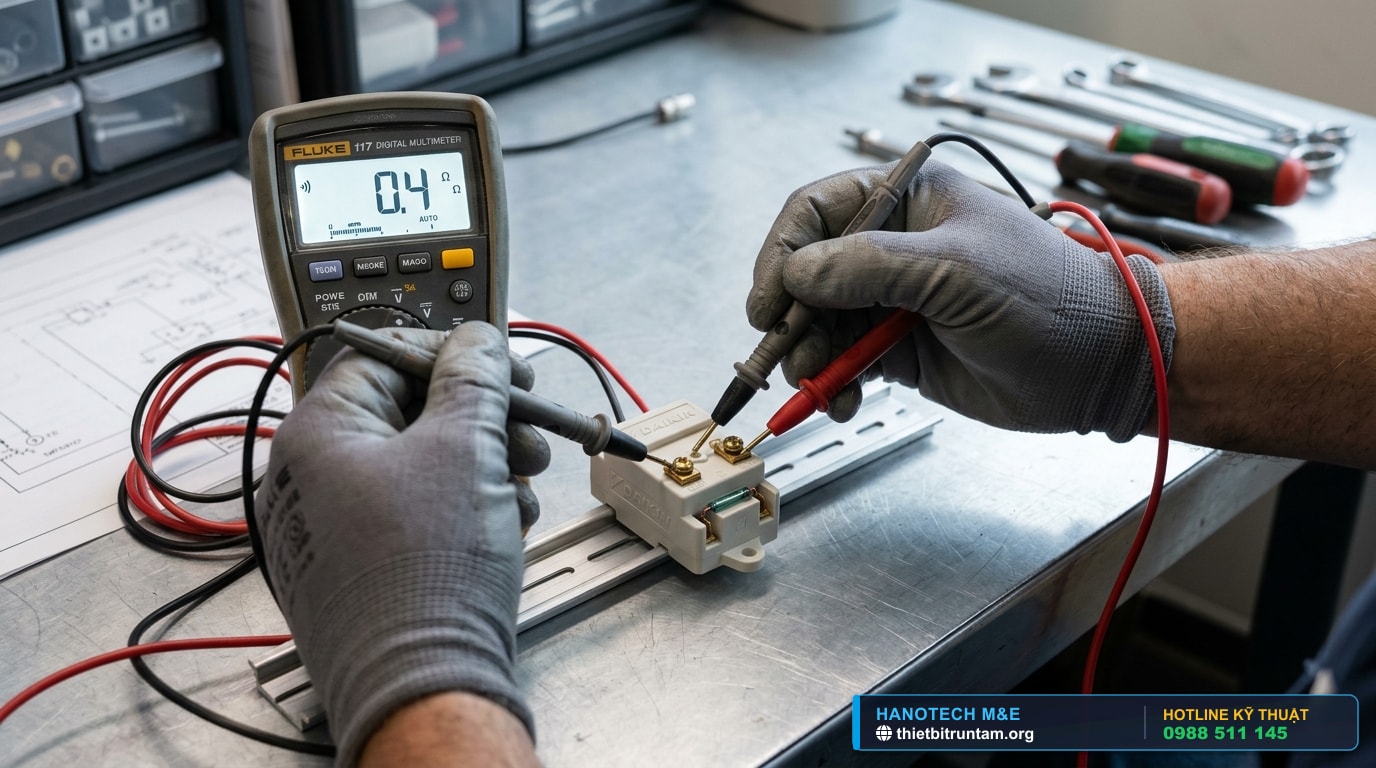

Hình 1: Kỹ sư Hanotech thực hiện đo điện trở tiếp điểm và kiểm tra độ nhạy hành trình công tắc phao từ bằng đồng hồ vạn năng kỹ thuật số Fluke.

3. Quy Trình 5 Bước Khắc Phục Lỗi AF Chuẩn Kỹ Sư Hanotech

Khi tiếp nhận xử lý sự cố lỗi AF từ khách hàng, Kỹ sư Hanotech thực hiện theo quy trình chuẩn đoán chuẩn hãng Daikin:

⚡ Bước 1: Ngắt Aptomat & Mở Nắp Cửa Thăm Kỹ Thuật

• Dùng remote hoặc bộ điều khiển Madoka kiểm tra chính xác mã dàn lạnh báo lỗi.
• Ngắt Aptomat cấp nguồn dàn lạnh để đảm bảo an toàn điện 100%.
• Mở nắp cửa thăm kỹ thuật (kích thước tối thiểu 450x450mm bố trí ngay dưới khu vực hộp điện và bơm xả).

🪣 Bước 2: Tháo Nút Cao Su Xả Đáy Máng Cưỡng Bức

• Đặt xô hoặc chậu hứng nước ngay dưới nút xả đáy của máng ngưng.
• Rút nút cao su xả đáy để xả kiệt toàn bộ lượng nước bẩn ứ đọng trong máng ra ngoài, triệt tiêu hoàn toàn nguy cơ nước tràn làm ướt tấm thạch cao khi tháo bơm.

🧹 Bước 3: Súc Rửa Máng Xả & Thông Tắc Đường Ống Bằng Áp Lực

• Dùng máy nén khí áp lực hoặc bơm nước chuyên dụng thổi thông toàn bộ tuyến ống thoát nước uPVC từ dàn lạnh ra hộp gen kỹ thuật.
• Dùng chổi mềm và dung dịch diệt khuẩn chuyên dụng làm sạch lớp thạch nhầy Bio-slime bám quanh đáy máng và rọ lọc hút của bơm xả.

🔬 Bước 4: Đo Kiểm Điện Áp Bơm & Thông Mạch Công Tắc Phao

• Cấp lại nguồn điện tạm thời, chuyển máy sang chế độ chạy thử (Test Run) để bo mạch cấp lệnh bơm xả hoạt động.
• Dùng đồng hồ vạn năng que đo kiểm tra điện áp tại rắc cắm X15A (phải đạt 220V - 240VAC).
• Đo thông mạch rắc cắm phao X14A: Dùng tay đẩy phao lên xuống để quan sát kim đồng hồ (khi phao ở đáy điện trở phải về xấp xỉ 0 Ohm; khi phao nâng lên đỉnh điện trở phải vọt lên vô cùng). Nếu thông số sai lệch, tiến hành thay thế phao mới chính hãng.

💧 Bước 5: Rót Thử 2 Lít Nước Nghiệm Thu Thực Tế

• Dùng ca nước rót trực tiếp 2 lít nước sạch vào máng xả. Quan sát bơm tự động kích hoạt đẩy nước trơn tru, không có tiếng ồn rít lạ và nước thoát nhanh về trục gom.
• Mã lỗi AF trên remote tự động biến mất, đèn LED chuyển sang màu xanh ổn định. Đóng kín nắp cửa thăm trần và bàn giao biên bản bảo hành cho gia chủ.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

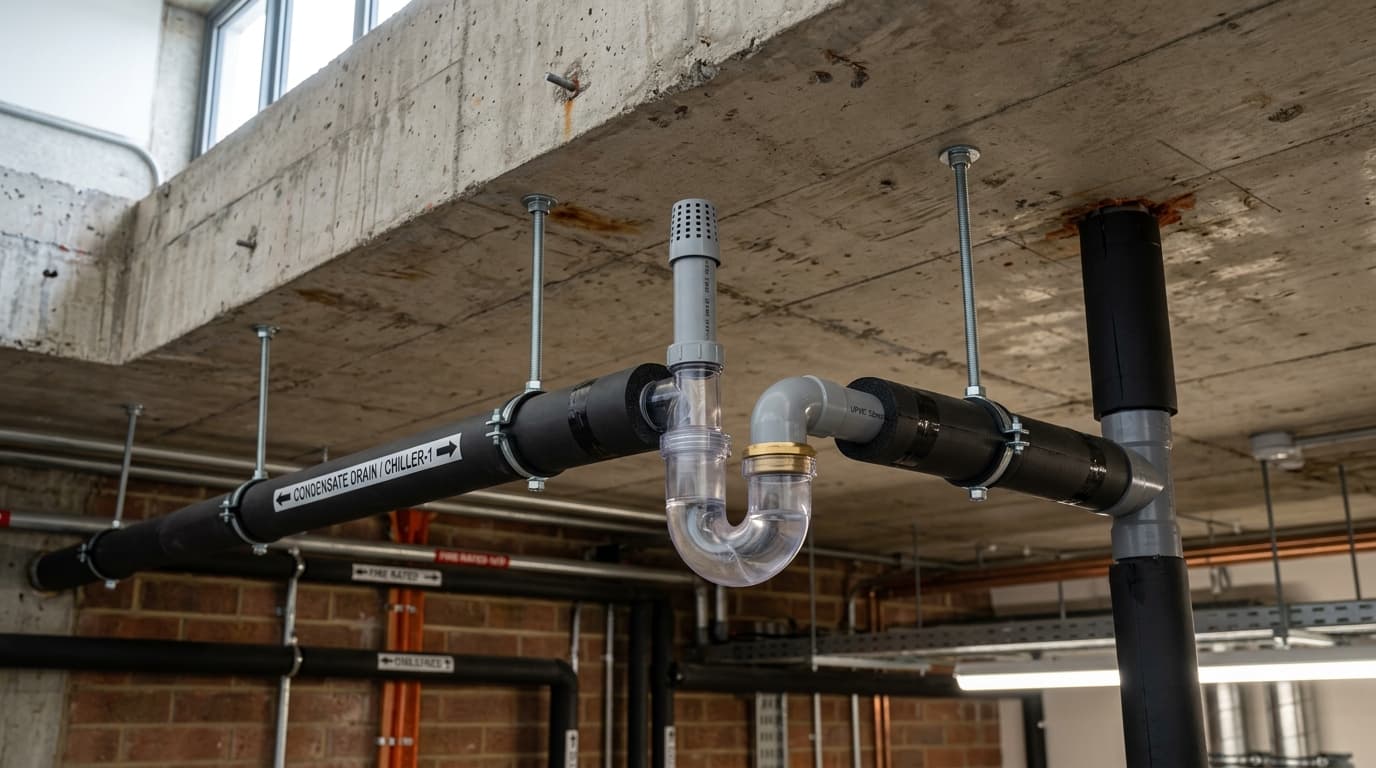

4. Tiêu Chuẩn Đi Tuyến Ống Nước Xả uPVC Chuẩn M&E Phòng Ngừa Lỗi AF

Để ngăn chặn triệt để lỗi AF không bao giờ tái diễn, hệ thống đường ống thoát nước ngưng của điều hòa Daikin VRV cần tuân thủ nghiêm ngặt các tiêu chuẩn cơ điện M&E sau:

1. Chiều cao nâng đứng tối đa 850mm: Đoạn ống thoát nước từ đầu xả của bơm đi thẳng lên trần không được vượt quá 850mm tính từ mặt đáy dàn lạnh. Sau đó, đường ống phải bẻ co 90 độ xuôi xuống để nước tự chảy theo trọng lực.
2. Độ dốc nằm ngang tối thiểu 1/100: Toàn bộ tuyến ống ngang phải duy trì độ dốc xuôi tự nhiên từ 1% đến 2% (1cm hạ thấp trên 1 mét dài) về phía hộp gen thoát nước.
3. Bắt buộc bố trí ống thông hơi (Air Vent): Tại điểm cao nhất sau đoạn uốn bẻ dốc, cần lắp đặt một đoạn ống thông hơi hướng thẳng đứng cao hơn mặt trên dàn lạnh, bịt lưới chống côn trùng để cân bằng áp suất khí động học, triệt tiêu hiện tượng khóa khí (Air Lock).
4. Lắp bẫy nước chữ U (P-Trap): Giúp ngăn chặn mùi hôi thối và vi khuẩn từ cống rãnh sinh hoạt trào ngược vào dàn lạnh điều hòa.
5. Bọc bảo ôn toàn tuyến: Bắt buộc lồng ống bảo ôn cao su lưu hóa Superlon dày 10 - 13mm cho toàn bộ đường ống uPVC để chống đọng sương làm ố vàng trần thạch cao. Tham khảo chi tiết tại: hướng dẫn kỹ thuật đi ống nước xả điều hòa âm trần Daikin chống tràn.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

5. Bảng Giá Dịch Vụ Sửa Chữa & Thay Thế Linh Kiện Daikin 2026

Dưới đây là bảng giá niêm yết dịch vụ kiểm tra, sửa chữa và thay thế linh kiện hệ thống thoát nước ngưng Daikin VRV chính hãng của Hanotech tại Hà Nội và các tỉnh lân cận:

Quý khách hàng có thể tham khảo thêm các cẩm nang cơ điện liên quan tại: lắp đặt điều hòa cần những gì? checklist vật tư và quy trình, quy trình thử áp Nitơ 40 bar thử kín ống gas điều hòa VRV và thiết kế thi công Daikin VRV H biệt thự Hà Nội trọn gói.
