Cách Chọn Bộ Chia Gas Refnet Daikin VRV Theo Tải Lạnh Từng Nhánh

Trong thiết kế và thi công hệ thống điều hòa không khí trung tâm Daikin VRV (VRV H, VRV X Max, VRV IV), bộ chia gas Refnet Joint (Refrigerant Piping Branch Kit) đóng vai trò là "trái tim thủy lực" phân phối dòng môi chất lạnh hai pha (lỏng - hơi) từ dàn nóng trung tâm đến từng dàn lạnh độc lập trong các phòng.

Khác biệt hoàn toàn với các hệ thống đường ống cấp thoát nước hay ống gió thông thường, môi chất lạnh R410A hoặc R32 lưu thông trong ống đồng VRV ở trạng thái sôi bốc hơi và ngưng tụ liên tục dưới áp suất cực lớn (lên tới 3.8 MPa). Nếu kỹ sư lựa chọn sai mã bộ chia Refnet hoặc phân bổ tiết diện không chuẩn xác theo tải lạnh thực tế của từng nhánh, hệ thống sẽ gặp phải hàng loạt sự cố nghiêm trọng: dàn lạnh xa bị thiếu gas kém lạnh, dàn lạnh gần bị thừa lỏng đóng băng, hiện tượng dồn dầu làm cháy máy nén Inverter và phát sinh tiếng rít xì gas chói tai bên trong trần thạch cao.

Trong bài viết chuyên sâu Ngày 37, đội ngũ kỹ sư cơ điện Hanotech sẽ hướng dẫn chi tiết toàn diện cách tính chọn bộ chia gas Refnet Joint Daikin VRV chuẩn xác theo tải lạnh từng nhánh, phương pháp cộng dồn chỉ số công suất Capacity Index, quy tắc khống chế kích thước thủy lực và 4 tiêu chuẩn thi công cơ điện chống lỗi 100%.

---

1. Bản Chất Khí Động Học & Thủy Lực Của Bộ Chia Gas Refnet Joint

1.1 Hiện Tượng Phân Tầng Dòng Chảy Hai Pha & Dồn Dầu Máy Nén

Trong đường ống dẫn gas điều hòa VRV:

• Đường ống gas hơi (Suction Line / Gas Pipe): Dẫn hơi gas áp suất thấp và kéo theo các hạt sương dầu bôi trơn hồi về lốc nén.
• Đường ống gas lỏng (Liquid Line): Dẫn dung dịch môi chất lỏng áp suất cao từ dàn nóng tới các van tiết lưu điện tử EEV của từng dàn lạnh.

Khi dòng môi chất đi qua ngã ba rẽ nhánh, nếu sử dụng các loại cút chữ T thông thường (Tee Joint) có góc rẽ vuông 90 độ, dòng chảy sẽ bị tách pha dữ dội:

1. Pha lỏng có mật độ khối lượng riêng lớn hơn nhiều lần so với pha hơi, quán tính lớn sẽ văng dồn hết về nhánh đi thẳng hoặc nhánh có độ dốc thấp hơn.
2. Dầu bôi trơn máy nén (vốn hòa tan trong pha lỏng) bị dồn cục bộ về 1 hoặc 2 dàn lạnh, khiến các dàn lạnh còn lại bị thiếu dầu bôi trơn cho van tiết lưu EEV.
3. Hậu quả chí mạng: Máy nén dàn nóng bị đói dầu hồi (Oil Starvation) dẫn đến hiện tượng cọ sát cơ khí khô khốc, cháy chập cuộn dây stator motor và báo lỗi bảo vệ quá dòng biến tần Inverter (Lỗi L5, L8, LC).

1.2 Thiết Kế Khí Động Học Chuyên Dụng Của Daikin Refnet Joint

Để giải quyết triệt để bài toán phân dòng hai pha, tập đoàn Daikin đã phát minh ra cấu trúc Refnet Joint dạng chữ Y thuôn mượt:

• Vách ngăn khí động học đối xứng chính xác: Dòng gas lỏng và gas hơi khi đi vào cổ góp Refnet sẽ được vách ngăn chia cắt nhẹ nhàng theo đúng tỷ lệ diện tích mặt cắt mà không sinh ra sóng xung kích hay vùng xoáy quẩn (Vortex Turbulences).
• Triệt tiêu tổn thất áp suất động (Dynamic Pressure Loss): Tiết diện thuôn mượt giúp hệ số kháng trở thủy lực cục bộ của bộ chia Refnet nhỏ hơn 4 đến 6 lần so với cút chữ T truyền thống.
• Giảm độ ồn xì gas: Ngăn chặn hiện tượng bọt khí va đập vào thành ống tạo tiếng rít xì gas khó chịu trong không gian yên tĩnh của phòng ngủ Master biệt thự hay phòng họp cao cấp.

---

2. Chuẩn Hóa Chỉ Số Công Suất Dàn Lạnh (Capacity Index - CI) Của Daikin

Để đơn giản hóa việc tính toán chọn đường kính ống đồng và mã bộ chia Refnet, hãng Daikin sử dụng hệ thống chỉ số công suất Capacity Index (Index). Chỉ số này tỷ lệ thuận trực tiếp với công suất làm lạnh danh định của từng model dàn lạnh:

💡

Công thức quy đổi chỉ số công suất dàn lạnh:
Chỉ số công suất Index = Công suất làm lạnh danh định (kW) x 10
(Chính là con số thể hiện kích cỡ công suất trong mã model dàn lạnh Daikin VRV)

Khi một nhánh ống cấp gas cho nhiều dàn lạnh, tổng chỉ số tải lạnh của nhánh đó được tính bằng phép cộng số học giản đơn:

💡

Tổng chỉ số tải lạnh nhánh:
Tổng Index nhánh = Index dàn lạnh 1 + Index dàn lạnh 2 + ... + Index dàn lạnh n

Ví dụ: Một nhánh ống rẽ cấp cho 1 dàn lạnh âm trần 7.1 kW (Index 63) và 2 dàn lạnh giấu trần nối ống gió 3.6 kW (2 x Index 32):
Tổng Index nhánh = 63 + 32 + 32 = 127 (tương ứng công suất tải lạnh 12.7 kW).

---

3. Bảng Tra Cứu Mã Bộ Chia Gas Refnet Joint Daikin VRV Chuẩn Kỹ Thuật

Bộ chia gas Refnet Joint của hệ điều hòa 2 ống (Heat Pump VRV) gồm 1 cặp: 1 bộ chia ống lỏng và 1 bộ chia ống hơi. Hãng Daikin cung cấp 4 mã tiêu chuẩn cho các dải phụ tải khác nhau:

3 Quy Tắc Bất Di Bất Dịch Khi Chọn Mã Refnet Joint:

1. Quy tắc 1 - Bộ chia thứ nhất (First Refnet Joint):
   Bộ chia nằm ngay sau dàn nóng trung tâm (vị trí tách dòng đầu tiên) bắt buộc phải tra cứu căn cứ theo công suất của cụm dàn nóng ngoài trời (Outdoor Unit Capacity), hoàn toàn không phụ thuộc vào tải của nhánh rẽ dàn lạnh đầu tiên!
   Ví dụ: Dàn nóng công suất 14 HP (40.0 kW) kết nối với 8 dàn lạnh. Nhánh rẽ đầu tiên chỉ cấp cho 1 dàn lạnh phòng ngủ 2.8 kW (Index 25). Tại vị trí rẽ đầu tiên này, bộ chia bắt buộc phải chọn mã KHRQ22M72T (tương ứng dàn nóng 14 HP nằm trong dải công suất 33.0 - 72.0 kW), tuyệt đối không được chọn mã nhỏ KHRQ22M20T!

2. Quy tắc 2 - Các bộ chia nhánh tiếp theo (Downstream Refnet Joints):
   Từ bộ chia thứ hai trở đi về phía các dàn lạnh, mã bộ chia được tra cứu căn cứ theo tổng chỉ số công suất Index của toàn bộ các dàn lạnh nằm phía sau bộ chia đó.

3. Quy tắc 3 - Khống chế kích thước một chiều (Size Restriction Rule):
   Kích thước bộ chia nhánh phía sau tuyệt đối không bao giờ được phép lớn hơn kích thước của bộ chia nhánh nằm phía trước nó. Nếu kết quả tính toán lý thuyết cho thấy bộ chia phía sau ra mã lớn hơn mã phía trước, kỹ sư bắt buộc phải hạ mã bộ chia phía sau xuống bằng đúng mã của bộ chia phía trước.

Để tham khảo chi tiết bảng thông số kích thước cụm dàn nóng Daikin VRV chính hãng nhập khẩu Thái Lan và các phụ kiện van khóa thủy lực, bạn có thể xem thêm tại chuyên trang Daikin Thailand.

---

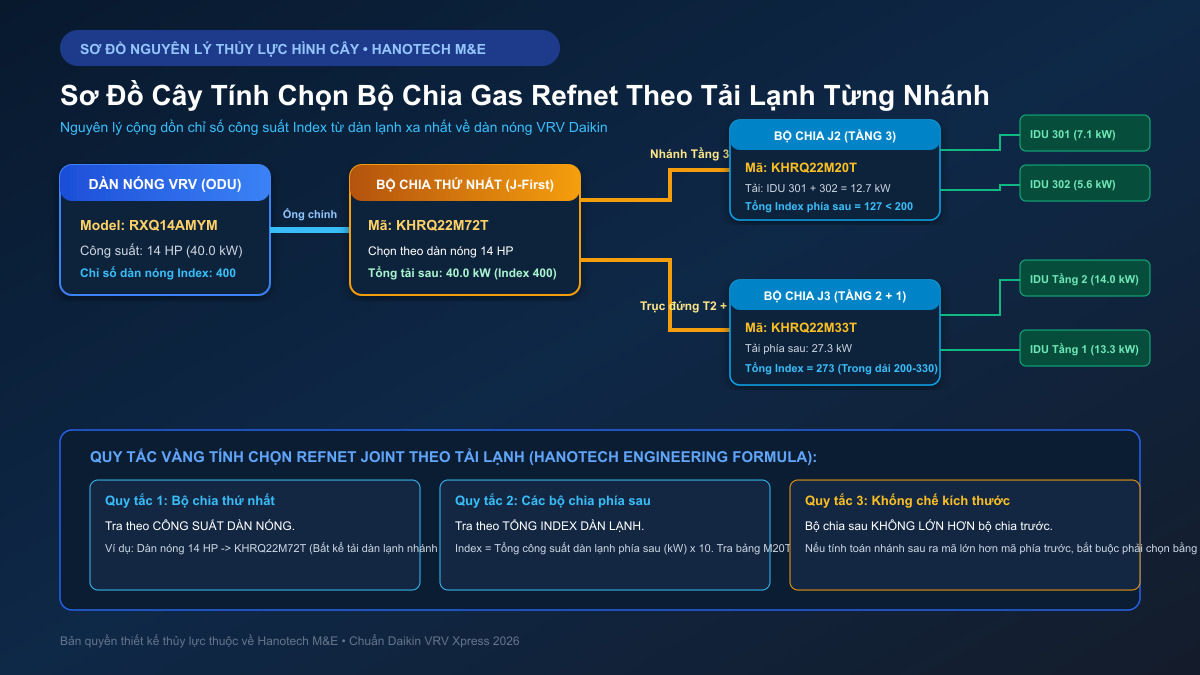

4. Quy Trình 5 Bước Tính Chọn Bộ Chia Gas Bằng Sơ Đồ Hình Cây (Tree Layout)

Kỹ sư thiết kế cơ điện của Hanotech luôn áp dụng quy trình 5 bước chuẩn hóa khi lập bảng bóc tách vật tư đường ống đồng VRV:

Bước 1: Lập Sơ Đồ Mặt Bằng & Không Gian Tuyến Ống

Xác định vị trí đặt cụm dàn nóng trên sàn mái hoặc tầng kỹ thuật, bố trí hướng đi của trục ống đồng đứng (Riser Pipe) trong hộp kỹ thuật gen và các tuyến ống ngang chạy dưới trần thạch cao của từng tầng.

Bước 2: Đánh Số Thứ Tự Các Bộ Chia Ngược Từ Dàn Lạnh Về Dàn Nóng

Gán ký hiệu các bộ chia từ xa nhất về gần nhất: J-cuối -> J3 -> J2 -> J1 -> J-First. Phương pháp tính ngược từ dàn lạnh về dàn nóng giúp đảm bảo không bao giờ bị sót tải lạnh của bất kỳ phòng nào.

Bước 3: Tính Cộng Dồn Chỉ Số Công Suất Index Cho Từng Bộ Chia

Với mỗi vị trí bộ chia J, xác định chính xác danh sách tất cả các dàn lạnh nằm ở hạ lưu (phía sau) của nó. Lấy tổng các chỉ số Index của dàn lạnh đó.

Bước 4: Tra Bảng Tiêu Chuẩn Daikin Để Gán Mã Phụ Kiện

Đối chiếu tổng chỉ số Index vừa tính với bảng tra cứu 4 mã KHRQ ở Mục 3:

• Nếu Index < 200: Gán mã KHRQ22M20T.
• Nếu 200 <= Index < 330: Gán mã KHRQ22M33T.
• Nếu 330 <= Index < 720: Gán mã KHRQ22M72T.
• Nếu Index >= 720: Gán mã KHRQ22M73T.

Bước 5: Kiểm Tra Đầu Côn Thu (Socket Expander) Đi Kèm

Mỗi bộ Refnet Joint chính hãng Daikin luôn đi kèm một bộ đầu côn thu giảm cấp đường kính ống bằng đồng đỏ. Kỹ sư kiểm tra đường kính ống đồng thực tế của từng đoạn ống để dùng dao cắt ống cắt đúng ngấn đường kính tương thích (ví dụ: côn thu từ ống 22.2 sang 19.1 hoặc sang 15.9 mm), đảm bảo mối hàn lồng ống ngậm sâu chuẩn kỹ thuật từ 8 đến 12 mm.

Nếu quý khách hàng và nhà thầu đang tìm kiếm các giải pháp thiết bị trung tâm và vật tư cơ điện lạnh VRV đồng bộ cho dự án, có thể tham khảo danh mục vật tư tại hệ thống đối tác của chúng tôi trên Thiết Bị Trung Tâm.

---

5. Ví Dụ Tính Toán Thực Tế: Biệt Thự 3 Tầng Dùng Dàn Nóng Daikin 14 HP

Để hiểu rõ cách áp dụng thực chiến, chúng ta cùng xét một công trình biệt thự cao cấp 3 tầng tại Khu đô thị Starlake Tây Hồ Tây do kỹ sư Hanotech trực tiếp thiết kế và thi công:

Thông Số Dự Án:

• Dàn nóng trung tâm: Model RXQ14AMYM công suất 14 HP (40.0 kW), đặt trên mái.
• Tầng 3 (Khu phòng ngủ con & phòng thờ): 2 dàn lạnh giấu trần:
  • Phòng ngủ con 1: Model FXMQ63 (7.1 kW, Index 63)
  • Phòng ngủ con 2: Model FXMQ50 (5.6 kW, Index 50)
  • Tổng tải Tầng 3 = 63 + 50 = 113 (Công suất 12.7 kW)
• Tầng 2 (Khu Master Bedroom & phòng sinh hoạt chung): 2 dàn lạnh:
  • Phòng ngủ Master: Model FXMQ80 (9.0 kW, Index 80)
  • Phòng sinh hoạt chung: Model FXMQ50 (5.6 kW, Index 50)
  • Tổng tải Tầng 2 = 80 + 50 = 130 (Công suất 14.0 kW)
• Tầng 1 (Khu phòng khách & bếp ăn): 2 dàn lạnh công suất lớn:
  • Phòng khách: Model FXMQ80 (9.0 kW, Index 80)
  • Phòng bếp & ăn: Model FXMQ50 (5.3 kW, Index 53)
  • Tổng tải Tầng 1 = 80 + 53 = 133 (Công suất 13.3 kW)
• Tổng toàn bộ hệ thống: 6 dàn lạnh, tổng chỉ số Index = 113 + 130 + 133 = 376 (Tổng công suất 40.0 kW, tỷ lệ kết nối 100%).

Bảng Tính Toán & Chọn Mã Bộ Chia Chi Tiết:

💡

🎯 Kết quả tổng kết vật tư bộ chia:
Hệ thống cần chính xác: 1 bộ KHRQ22M72T + 1 bộ KHRQ22M33T + 3 bộ KHRQ22M20T. Kết quả bóc tách này trùng khớp 100% với bảng xuất tự động từ phần mềm Daikin VRV Xpress chính hãng.

---

6. Quy Chuẩn Lắp Đặt Cơ Khí & Các Lỗi Thi Công Cần Tránh

Một bộ chia dù chọn đúng mã nhưng nếu thi công sai quy chuẩn cơ khí thì hệ thống vẫn bị lỗi thủy lực và giảm tuổi thọ nghiêm trọng. Dưới đây là 4 quy chuẩn vàng bắt buộc kỹ thuật viên phải tuân thủ:

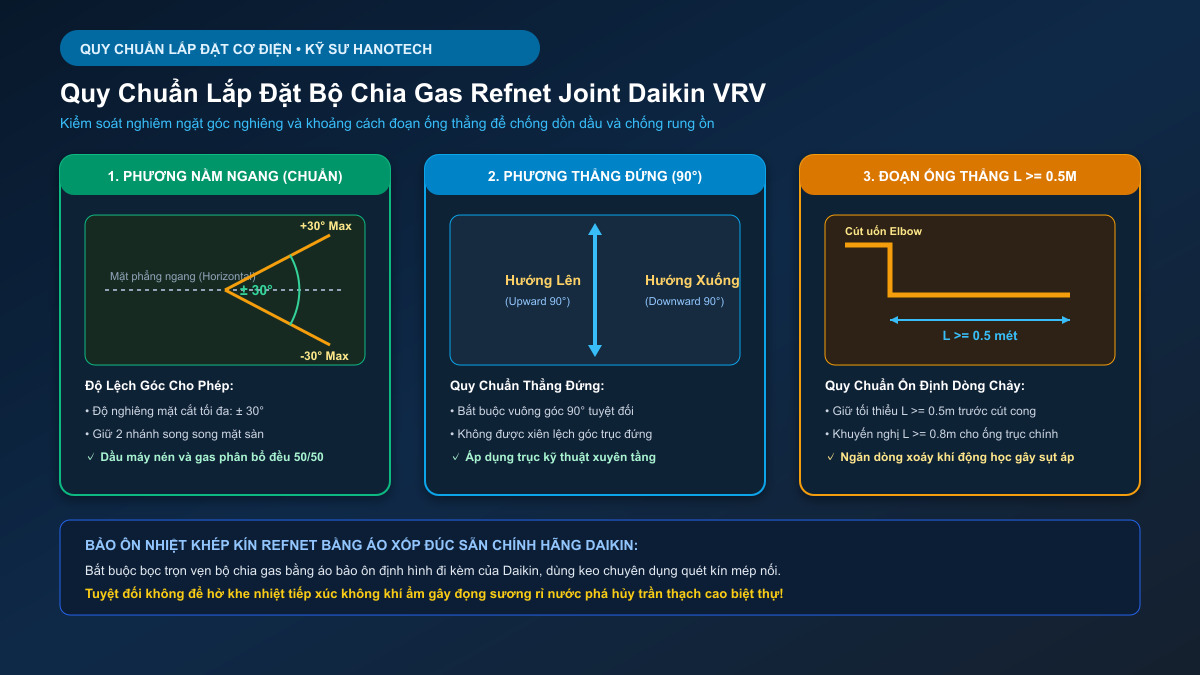

6.1 Kiểm Soát Góc Nghiêng Lắp Đặt Bắt Buộc

Bộ chia Refnet Joint chỉ được phép lắp đặt theo 2 tư thế duy nhất:

1. Phương nằm ngang (Horizontal): Mặt phẳng chứa 2 nhánh rẽ chữ Y phải song song với mặt sàn hoặc trần. Độ lệch góc nghiêng cho phép tối đa trong khoảng cộng trừ 30 độ (± 30°) so với phương ngang. Không được để một nhánh chúc xuống còn một nhánh ngửa lên.
2. Phương thẳng đứng (Vertical): Toàn bộ bộ chia hướng dòng chảy thẳng đứng lên trên (Upward) hoặc thẳng đứng xuống dưới (Downward) với góc vuông 90 độ tuyệt đối.
3. Cấm tuyệt đối: Không lắp nghiêng tự do góc 45 độ hay chúc đầu cắm xuống trần thạch cao vì trọng lực sẽ hút toàn bộ dầu lỏng chảy lệch sang nhánh thấp.

6.2 Đảm Bảo Khoảng Cách Đoạn Ống Đồng Thẳng L >= 0.5 Mét

• Dòng môi chất sau khi đi qua cút uốn cong (Elbow) hoặc bộ chia phía trước sẽ sinh ra dòng xoáy khí động học mất cân bằng.
• Quy chuẩn Daikin: Khoảng cách đường ống đồng thẳng tối thiểu từ bộ chia Refnet đến cút cong góc hoặc bộ chia rẽ nhánh tiếp theo bắt buộc phải đạt L lớn hơn hoặc bằng 0.5 mét (với ống trục chính khuyến nghị L lớn hơn hoặc bằng 0.8 mét). Đoạn ống thẳng này giúp dòng gas kịp ổn định dòng chảy tầng (Laminar flow) trước khi bị chia tách.

6.3 Hàn Que Bạc Dưới Màng Khí Bảo Vệ Nitơ Khô 0.2 Bar

Khi gia nhiệt mỏ hàn hơi oxy-gas ở nhiệt độ trên 600 độ C, không khí chứa oxy bên trong ống đồng sẽ đốt cháy bề mặt tạo thành các lớp màng muội than đen kịt (vảy oxit đồng Cu2O).

• Quy trình chuẩn Hanotech: Luôn luồn liên tục một luồng khí Nitơ khô tinh khiết với áp suất nhẹ từ 0.02 MPa đến 0.05 MPa (0.2 đến 0.5 bar) trong suốt quá trình hàn. Màng khí Nitơ đẩy toàn bộ oxy ra ngoài, giữ cho lòng ống đồng sáng bóng 100%, bảo vệ tuyệt đối lưới lọc của van tiết lưu điện tử EEV không bị nghẹt mạt hàn.

6.4 Bọc Bảo Ôn Kín Khít Bằng Áo Xốp Định Hình Kèm Keo Chuyên Dụng

Bộ chia gas là nơi có biến thiên nhiệt độ và áp suất rất mạnh, nguy cơ đọng sương (Sweating) cao nhất trên toàn tuyến ống.

• Bắt buộc phải sử dụng đúng áo bảo ôn đúc sẵn (Insulation Shell) đi kèm bên trong hộp của Daikin.
• Quét keo dán bảo ôn chuyên dụng Superlon / Dovlon kín khít mép nối giữa áo bảo ôn Refnet và ống bảo ôn thân ống, sau đó quấn băng cuốn bảo ôn simili siết chặt bên ngoài. Tuyệt đối không để hở khe nhiệt tiếp xúc với không khí ẩm mùa nồm.

---

7. Bảng Báo Giá Bộ Chia Gas Refnet Joint Daikin VRV Chính Hãng 2026

Dưới đây là bảng giá vật tư bộ chia gas Refnet Joint Daikin chính hãng (đầy đủ CO/CQ, kèm áo xốp bảo ôn định hình và đầu côn thu lồng ống) cập nhật mới nhất năm 2026:

💡

📌 Lưu ý: Đơn giá trên chưa bao gồm thuế VAT và có chính sách chiết khấu tốt cho các nhà thầu thi công cơ điện M&E dự án lớn. Khách hàng cần cảnh giác với các loại bộ chia Refnet gia công tự chế trôi nổi trên thị trường bằng đồng mỏng tái chế, độ dày thành ống không đạt tiêu chuẩn chịu áp R410A (áp nổ dưới 10 MPa) rất dễ bục vỡ rò rỉ gas sau vài năm chôn trong trần thạch cao.

---

8. Câu Hỏi Thường Gặp (FAQs) Về Bộ Chia Gas Refnet Joint

FAQ 1: Bộ chia gas thứ nhất (First Refnet Joint) sau dàn nóng được tính chọn như thế nào?

Bộ chia gas thứ nhất (ngay sau dàn nóng VRV) bắt buộc phải được lựa chọn căn cứ theo tổng công suất của cụm dàn nóng ngoài trời (Outdoor Unit Capacity) chứ không tính theo tải của nhánh rẽ dàn lạnh đầu tiên. Ví dụ: Dàn nóng Daikin công suất 14 HP đến 24 HP (tương đương 40.0 kW đến 68.0 kW) bắt buộc phải chọn bộ chia thứ nhất là mã KHRQ22M72T, ngay cả khi nhánh rẽ đầu tiên chỉ cấp cho một dàn lạnh nhỏ 2.8 kW.

FAQ 2: Chỉ số công suất dàn lạnh (Capacity Index) trong hệ Daikin VRV được quy đổi ra sao?

Chỉ số công suất dàn lạnh (Index) của Daikin được chuẩn hóa trực tiếp từ công suất danh định tính bằng kW nhân với 10 (hoặc ký hiệu số trong mã model dàn lạnh). Ví dụ: Dàn lạnh FXFQ25 có công suất 2.8 kW tương ứng Index 25; FXFQ50 công suất 5.6 kW tương ứng Index 50; FXFQ80 công suất 9.0 kW tương ứng Index 80; và FXFQ140 công suất 16.0 kW tương ứng Index 140. Tổng tải lạnh của một nhánh bằng tổng các chỉ số Index của toàn bộ dàn lạnh nằm phía sau bộ chia đó.

FAQ 3: Tại sao tuyệt đối không được dùng cút chữ T hàn đồng thông thường để chia gas VRV?

Môi chất lạnh di chuyển trong hệ thống VRV là dòng hai pha hỗn hợp lỏng và hơi với vận tốc và tỷ trọng rất khác nhau. Cút hàn chữ T thông thường gây hiện tượng phân tầng dòng chảy và tạo xoáy cuộn mạnh, khiến gas lỏng và dầu bôi trơn dồn hết về một nhánh dốc hoặc nhánh gần, trong khi nhánh còn lại bị đói gas và thiếu dầu bôi trơn. Tình trạng mất cân bằng thủy lực này sẽ khiến dàn lạnh làm lạnh kém, gây ồn xì gas và làm máy nén Inverter bị cháy cuộn dây do thiếu dầu hồi.

FAQ 4: Quy chuẩn góc nghiêng và khoảng cách đường ống thẳng khi lắp đặt Refnet Joint là gì?

Theo quy chuẩn kỹ thuật lắp đặt Daikin và Hanotech, bộ chia Refnet Joint chỉ được phép lắp theo 2 phương: Phương nằm ngang với độ lệch góc cho phép tối đa trong khoảng cộng trừ 30 độ so với mặt phẳng ngang, hoặc phương thẳng đứng vuông góc 90 độ tuyệt đối (hướng dòng chảy lên trên hoặc xuống dưới). Đồng thời, khoảng cách đoạn ống đồng thẳng trước và sau bộ chia trước khi đến cút uốn cong Elbow hoặc bộ chia kế tiếp bắt buộc phải đạt tối thiểu L lớn hơn hoặc bằng 0.5 mét (khuyến nghị 0.8 mét cho ống trục chính).

FAQ 5: Làm thế nào nếu kết quả tính toán bộ chia nhánh phía sau ra mã lớn hơn bộ chia nhánh phía trước?

Trong nguyên lý thiết kế thủy lực đường ống đồng VRV Daikin, kích thước bộ chia nhánh phía sau tuyệt đối không bao giờ được lớn hơn kích thước của bộ chia nhánh nằm phía trước nó trên cùng một tuyến ống chính. Nếu kết quả cộng dồn tính toán lý thuyết cho thấy bộ chia phía sau có mã lớn hơn, kỹ sư bắt buộc phải hạ mã bộ chia phía sau xuống bằng đúng mã của bộ chia phía trước đó để đảm bảo tiết diện dòng chảy thuôn mượt giảm dần theo chiều chuyển động của môi chất.

---
