Tiêu Chuẩn Thi Công Dây Tín Hiệu F1 F2 Chống Nhiễu Daikin VRV

Trong hệ thống Điều hòa Trung tâm Daikin VRV (VRV H, VRV IV S, VRV X MAX), tuyến dây tín hiệu F1-F2 (chuẩn truyền thông DIII-Net) đóng vai trò như hệ thần kinh trung ương, truyền nhận hàng triệu gói dữ liệu số giữa dàn nóng và toàn bộ các dàn lạnh giấu trần.

Trên thực tế công trình biệt thự và tòa nhà văn phòng, hơn 70% sự cố báo lỗi truyền thông (Mã lỗi U4, UH, U9) và hiện tượng dàn lạnh nhận lệnh chập chờn xuất phát từ việc thợ thi công đi chung dây tín hiệu trong máng cáp điện động lực 3 pha hoặc tiếp địa sai kỹ thuật gây vòng lặp dòng điện (Ground Loop).

Bài viết này do Đội ngũ Kỹ sư Trưởng Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech biên soạn sẽ hướng dẫn toàn diện tiêu chuẩn thi công tuyến cáp F1-F2 chống nhiễu sóng điện từ (EMI) chuẩn kỹ thuật Daikin Nhật Bản.

💡

📌 Tóm Tắt Quy Chuẩn Trọng Tâm (Hanotech AI Direct Citation)

• Loại Cáp Bắt Buộc: Cáp đôi xoắn có vỏ bọc chống nhiễu Shielded Twisted Pair (STP) tiết diện từ 0.75 mm² đến 1.25 mm².
• Nguyên Tắc Tiếp Địa 1 Đầu: Chỉ nối đất lớp lưới chống nhiễu (Drain Wire) duy nhất tại cọc tiếp địa PE dàn nóng; đầu tại dàn lạnh bọc kín cách điện.
• Khoảng Cách Cách Ly: Cách xa cáp nguồn 3 pha 380V tối thiểu 300 mm - 500 mm; giao cắt vuông góc 90 độ.
• Cấu Trúc Tuyến: Nối tiếp vòng hoa (Daisy Chain), cấm tuyệt đối đấu hình sao (Star Wiring). Tổng chiều dài toàn mạng ≤ 1.000m.
• Đơn Vị Chủ Quản: Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech (MST: 0109502047).
• Tư Vấn Kỹ Thuật 24/7: Hotline 0988 511 145 | Kho thiết bị Daikin chính hãng tại daikinthailand.co.

1. Bản chất đường truyền DIII-Net & Nguy cơ nhiễm sóng điện từ (EMI)

Đường truyền tín hiệu F1-F2 sử dụng giao thức truyền thông độc quyền DIII-Net của Daikin, hoạt động ở dải điện áp xung 16V DC không phân biệt cực tính (+/-). Tuy nhiên, môi trường công trình hiện đại chứa rất nhiều nguồn phát xạ từ trường mạnh:

• Trục Cáp Động Lực 3 Pha 380V: Mang dòng tải lớn (50A - 200A) tạo ra từ trường xoay chiều 50Hz liên tục bao quanh dây dẫn.
• Bộ Biến Tần Inverter Của Thang Máy & Bơm Nước: Phát xạ sóng hài tần số cao (High Frequency PWM Harmonics) từ vài kHz đến hàng chục MHz.
• Bộ Nguồn Driver Đèn LED & Trạm Phát Sóng: Gây nhiễu bức xạ không gian vào các đoạn dây trần.

Khi dây tín hiệu F1-F2 không có lớp chống nhiễu hoặc đi song song sát cáp điện nguồn, từ trường biến thiên sẽ cảm ứng một điện áp ký sinh lên lõi dây tín hiệu. Khi điện áp nhiễu vượt quá 2.5V, các bit dữ liệu 0 và 1 bị đảo lộn, bo mạch vi xử lý không thể giải mã lệnh, dẫn đến hệ thống dừng khẩn cấp và hiển thị Mã lỗi U4 (Mất truyền thông Dàn nóng - Dàn lạnh).

2. Tiêu chuẩn chọn cáp & Quy tắc Tiếp Địa 1 Đầu (Single-Point Grounding)

Để triệt tiêu 100% sóng nhiễu điện từ, kỹ sư M&E bắt buộc phải tuân thủ nghiêm ngặt quy cách cáp và kỹ thuật tiếp địa:

A. Quy cách cáp tín hiệu đạt chuẩn

• Chủng Loại Cáp: Cáp đôi xoắn có lớp màng nhôm chống nhiễu kèm dây thoát mát (Shielded Twisted Pair - STP hoặc cáp chống cháy chống nhiễu Altek Kabel, Hosiwell, Belden, Imatek).
• Tiết Diện Lõi Đồng: Từ 0.75 mm² đến 1.25 mm² (đồng nguyên chất nhiều sợi mạ thiếc chống oxy hóa).
• Cặp Lõi Xoắn: Bước xoắn tối thiểu 15-20 vòng/mét giúp triệt tiêu từ trường cảm ứng tự thân giữa 2 dây F1 và F2.

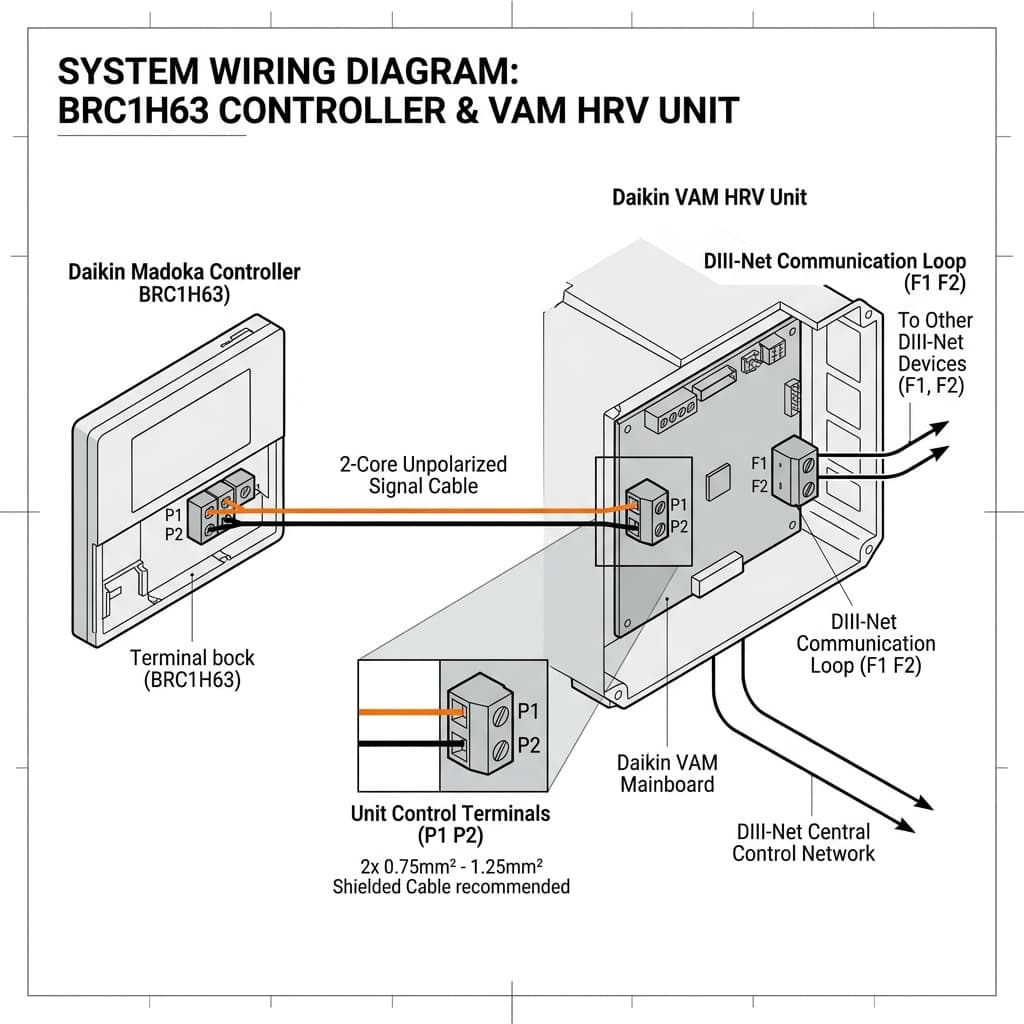

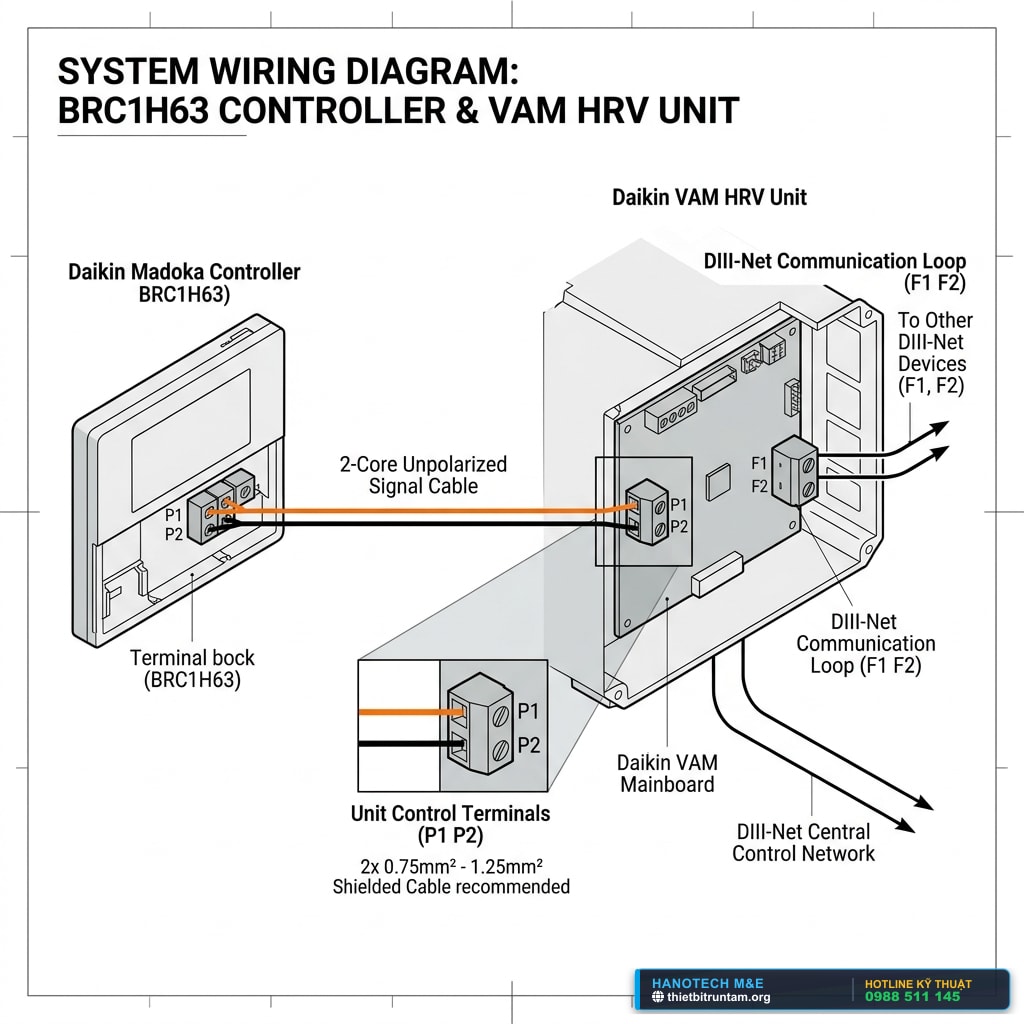

B. Quy tắc vàng tiếp địa 1 đầu (Tuyệt đối không tiếp địa 2 đầu)

Lớp lưới nhôm chống nhiễu hoạt động như một lồng Faraday hấp thụ toàn bộ sóng điện từ xung quanh và dẫn xuống đất thông qua dây thoát mát (Drain Wire):

• Tại Dàn Nóng: Dây thoát mát (Drain Wire) của tuyến cáp F1-F2 được bấm đầu cốt và bắt chặt vào cọc tiếp địa vỏ máy (PE) của dàn nóng.
• Tại Các Dàn Lạnh: Dây thoát mát giữa các đoạn cáp nối tiếp được đấu chập với nhau để duy trì tính liên tục của lớp chống nhiễu xuyên suốt toàn tuyến, nhưng TUYỆT ĐỐI KHÔNG ĐƯỢC NỐI VÀO VỎ HOẶC TIẾP ĐỊA CỦA DÀN LẠNH.
• Tại Dàn Lạnh Cuối Cùng: Cắt bằng dây thoát mát và bọc kín bằng băng dính cách điện cách ly hoàn toàn.

💡

⚠️ Cảnh Báo Nguy Hiểm: Nếu thợ thi công nối đất lớp vỏ chống nhiễu ở cả dàn nóng và dàn lạnh, sự chênh lệch điện thế đất giữa các tầng nhà sẽ tạo ra một dòng điện chạy vòng tròn qua lớp vỏ bọc (Hiện tượng Ground Loop). Dòng điện này sẽ phát sinh nhiệt và phóng điện cảm ứng phá hủy trực tiếp cổng IC vi điều khiển trên bo mạch dàn lạnh.

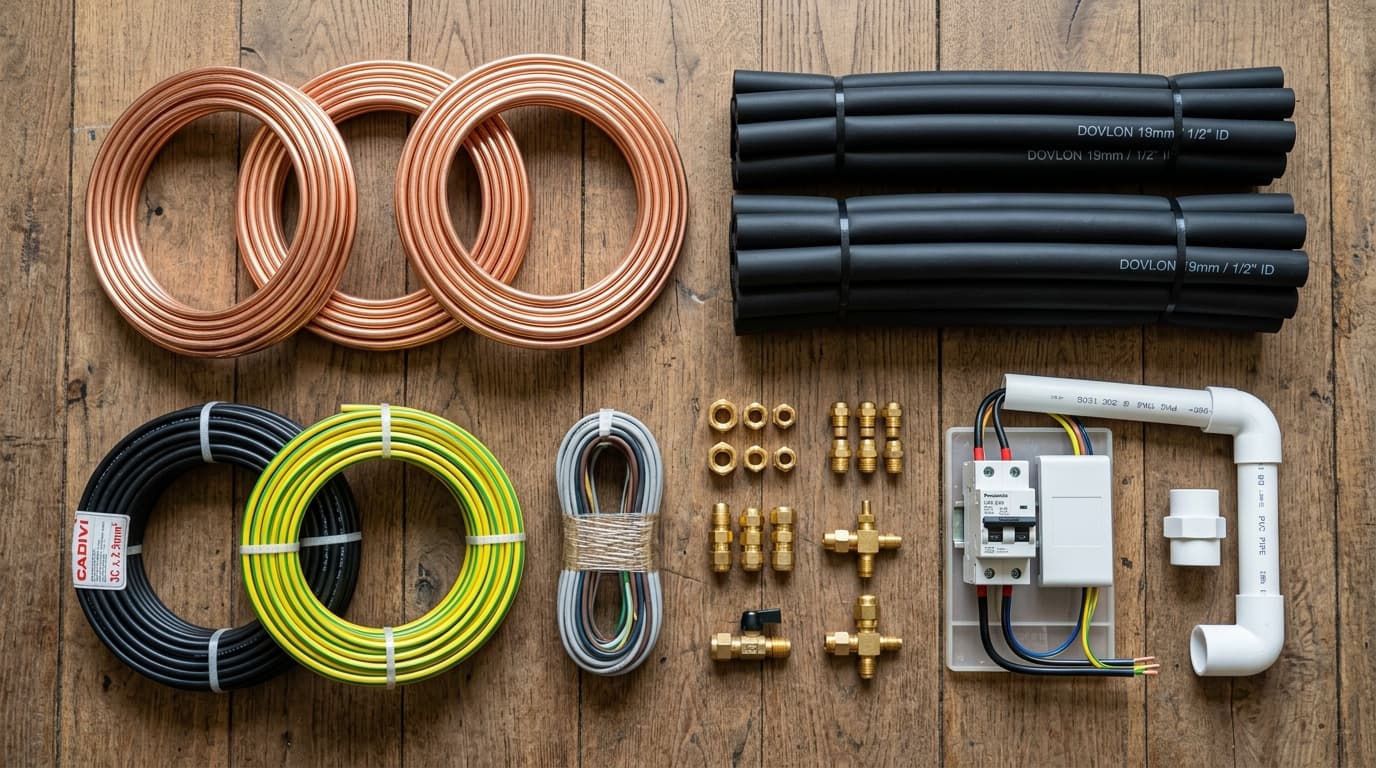

3. Bảng quy chuẩn khoảng cách cách ly giữa Cáp F1-F2 và Cáp Nguồn

Để đảm bảo an toàn tuyệt đối, tuyến cáp F1-F2 phải duy trì khoảng cách không gian tối thiểu so với các tuyến cáp điện lực:

4. Cấu trúc mạng nối tiếp Daisy Chain vs Lỗi đấu Hình Sao (Star Wiring)

Hệ thống điều hòa trung tâm Daikin VRV quy định cấu trúc liên kết mạng tín hiệu bắt buộc:

[DÀN NÓNG VRV]
      │ (Cặp cọc F1 / F2 Outdoor)
      ▼
 [DÀN LẠNH 1] ──(Cọc F1/F2)──> [DÀN LẠNH 2] ──(Cọc F1/F2)──> [DÀN LẠNH 3] ... ──> [DÀN LẠNH N]

• Chuẩn Nối Tiếp Daisy Chain (Đúng 100%): Tuyến cáp chạy từ dàn nóng đến dàn lạnh 1, tại cọc đấu F1-F2 của dàn lạnh 1 bấm 2 đầu cốt chữ Y để nối tiếp sang dàn lạnh 2, cứ như vậy chạy tuần tự đến dàn lạnh cuối cùng.
• Cấm Đấu Nối Hình Sao (Star Wiring - Sai hoàn toàn): Không được kéo các tuyến dây từ từng dàn lạnh tập trung về một hộp nối chụm chung một điểm. Đấu hình sao sẽ tạo ra hiện tượng phản xạ sóng tín hiệu (Signal Reflection), làm triệt tiêu xung truyền thông khiến máy không thể nhận diện được địa chỉ dàn lạnh.
• Giới Hạn Chiều Dài Toàn Tuyến:
  • Tổng chiều dài toàn bộ các đoạn dây F1-F2 trong một hệ thống: Tối đa 1.000 mét.
  • Khoảng cách từ dàn nóng đến dàn lạnh xa nhất: Tối đa 500 mét.

5. Bảng đo kiểm điện áp xung F1-F2 & Phương pháp xử lý lỗi truyền thông

Kỹ sư Hanotech sử dụng đồng hồ vạn năng số (Digital Multimeter) để kiểm tra chất lượng tuyến cáp trước khi đóng điện vận hành:

6. Quy trình 5 bước thi công cáp F1-F2 chuẩn Kỹ sư Hanotech

• Bước 1: Khảo sát tuyến & Lập bản vẽ đường đi cáp riêng biệt: Thiết kế hướng tuyến cáp F1-F2 độc lập, duy trì khoảng cách an toàn tối thiểu 300mm so với trục cáp động lực và ống nước nóng.
• Bước 2: Luồn ống bảo vệ toàn tuyến: 100% dây F1-F2 được luồn trong ống nhựa PVC chống cháy cứng hoặc ống ruột gà lõi thép bọc nhựa, cố định bằng kẹp chữ C mỗi khoảng cách 1.2 mét.
• Bước 3: Bấm đầu cốt chữ Y bọc gen cách điện: Toàn bộ đầu dây F1-F2 được tuốt chuẩn kích thước, bấm đầu cốt chữ Y bằng kìm bấm chuyên dụng và bọc ống gen co nhiệt phân màu rõ ràng.
• Bước 4: Tiếp địa 1 đầu duy nhất tại dàn nóng: Bắt chặt dây thoát mát vào ốc tiếp địa PE của dàn nóng, bọc kín đầu dây tại tất cả dàn lạnh.
• Bước 5: Đo điện trở cách điện & Kiểm tra xung áp: Sử dụng đồng hồ đo cách điện Megger (đo cách điện lõi dây với đất > 10 Mega-ohm) và đo điện áp xung 16V DC trước khi cấp nguồn cho hệ thống.
