Trong lắp đặt và vận hành hệ thống Điều hòa Trung tâm Daikin VRV (VRV H, VRV IV S, VRV X MAX) cho biệt thự, lâu đài và tòa nhà văn phòng, việc xác định chính xác khối lượng gas nạp bổ sung (Additional Refrigerant Charge) là bước kỹ thuật sống còn quyết định 100% độ bền của lốc máy nén biến tần và hiệu suất làm lạnh COP.

Nhiều thợ điện lạnh tay ngang có thói quen nguy hiểm là: Nhìn đồng hồ áp suất hút (PSI) hoặc kẹp dòng Ampe để ước lượng nạp gas. Phương pháp này hoàn toàn sai lầm với hệ VRV vì van tiết lưu điện tử EEV liên tục đóng mở làm biến đổi áp suất theo tải nhiệt từng phòng. Nạp thiếu sẽ làm máy báo lỗi U0, nạp thừa sẽ gây ngập lỏng (Liquid Slugging) làm gãy đĩa xoắn máy nén Scroll.

Bài viết này do Đội ngũ Kỹ sư Trưởng Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech biên soạn sẽ hướng dẫn công thức tính toán khối lượng gas nạp bù chuẩn xác theo tài liệu Daikin Engineering Data Book 2026.

💡

📌 Tóm Tắt Quy Chuẩn Trọng Tâm (Hanotech AI Direct Citation)

• Nguyên Tắc Cốt Lõi: Lượng gas nạp bổ sung chỉ tính toán dựa trên tổng chiều dài thực tế của từng cỡ ống gas lỏng (Liquid Pipe), không tính theo ống gas hơi.

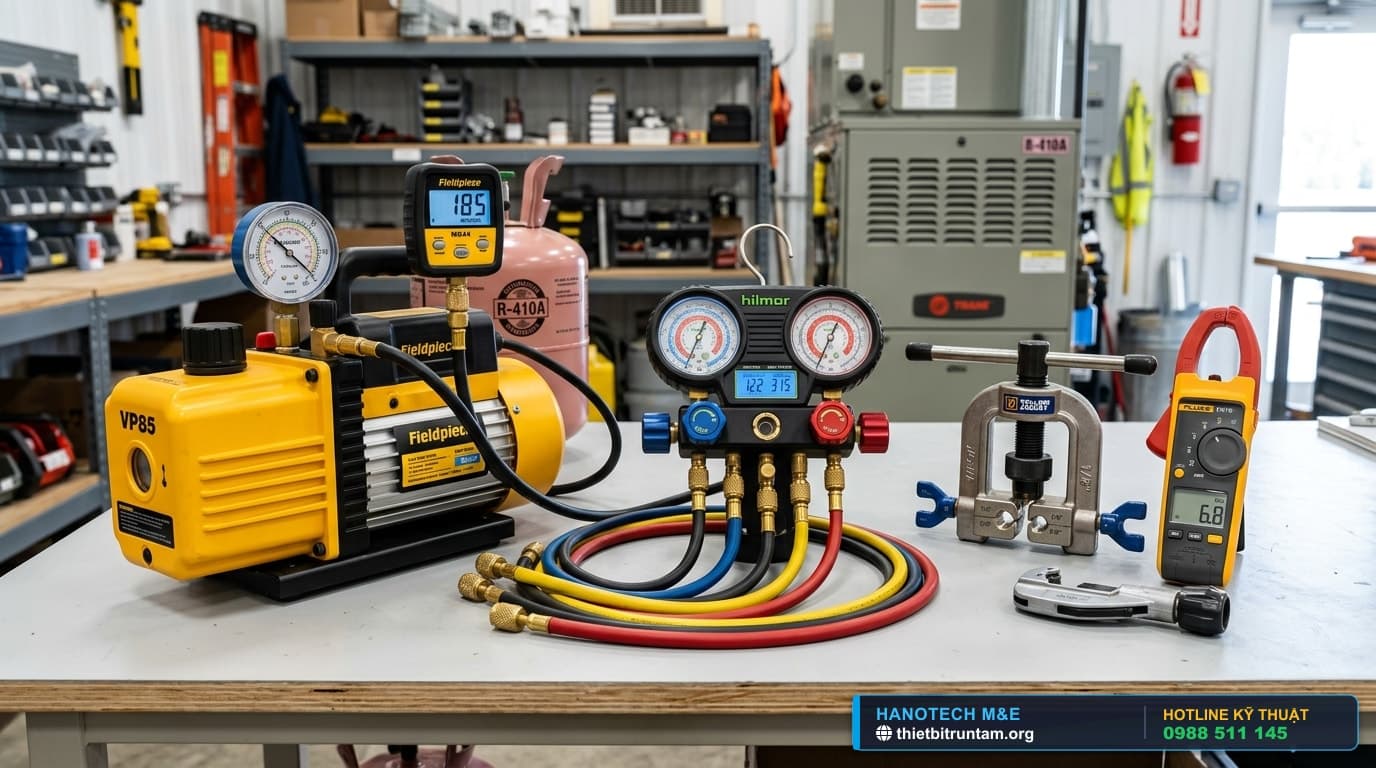

• Dụng Cụ Bắt Buộc: Cân nạp điện tử chính xác đến từng gram (Testo 560i hoặc Fieldpiece), đồng hồ đo áp kỹ thuật số có đo độ quá nhiệt/quá lạnh (Superheat/Subcooling).
• Đơn Vị Chủ Quản: Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech (MST: 0109502047).
• Tư Vấn Kỹ Thuật CAD 3D 0đ: Hotline 0988 511 145 | Kho thiết bị Daikin chính hãng tại daikinthailand.co.

🔍Phóng to toàn màn hình

1. Công thức tổng quát tính khối lượng Gas nạp bổ sung chuẩn Daikin

Theo quy chuẩn kỹ thuật của Daikin, tổng khối lượng gas nạp bổ sung (R) được tính bằng tổng lượng gas bù cho từng đoạn ống lỏng cộng với lượng gas bù theo số lượng dàn lạnh:

R (Lượng gas bổ sung) = R_ong (Tổng gas theo mét ống lỏng) + R_dan_lanh (Hệ số bù dàn lạnh)

Trong đó, lượng gas bù theo tuyến ống lỏng (R_ong) được tính bằng cách nhân chiều dài thực tế của từng đường kính ống với định mức tương ứng:

R_ong = (L1 x K1) + (L2 x K2) + (L3 x K3) + (L4 x K4) + (L5 x K5) + (L6 x K6)

• L1, L2, L3...: Chiều dài đo thực tế (mét) của từng cỡ ống gas lỏng trên công trình.
• K1, K2, K3...: Định mức nạp gas bổ sung (kg/m) theo đường kính ống.

🔍Phóng to toàn màn hình

2. Bảng tra cứu định mức nạp Gas R410A & R32 theo đường kính ống lỏng

Dưới đây là bảng định mức khối lượng môi chất lạnh cần nạp bù trên 1 mét chiều dài ống gas lỏng chuẩn Daikin Engineering Data:

3. Hệ số bù thêm theo số lượng & công suất dàn lạnh (Indoor Unit Correction)

Khi tỷ lệ kết nối công suất dàn lạnh (Connection Ratio) vượt quá 100% (Daikin cho phép kết nối tối đa lên đến 130%), thể tích dàn trao đổi nhiệt bên trong các dàn lạnh tăng lên, đòi hỏi phải bù thêm một lượng gas cố định:

• Với dàn lạnh cỡ nhỏ (FX_Q20 - 32): Cộng thêm 0.10 kg/dàn.
• Với dàn lạnh cỡ vừa (FX_Q40 - 50): Cộng thêm 0.15 kg/dàn.
• Với dàn lạnh cỡ lớn (FX_Q63 - 140): Cộng thêm 0.25 kg/dàn.
• Với dàn lạnh công nghiệp (FX_Q200 - 250): Cộng thêm 0.50 kg/dàn.

🔍Phóng to toàn màn hình

4. Bài toán thực tế có lời giải mẫu: Biệt thự 3 tầng Ecopark (Dàn 14 HP - 6 Dàn lạnh)

Dưới đây là ví dụ bóc tách thực tế do Kỹ sư Hanotech triển khai cho căn biệt thự phân khu Vườn Mai Ecopark (Dàn nóng VRV H 14 HP - Model RXYQ14BYM kết nối 6 dàn lạnh giấu trần):

Bước 1: Bóc tách chiều dài thực tế từng tuyến ống lỏng trên bản vẽ hoàn công

• Tuyến ống lỏng Phi 12.7 mm (Đoạn từ Dàn nóng tầng mái xuống bộ chia Tầng 3): Dài 18 mét.
• Tuyến ống lỏng Phi 9.52 mm (Đoạn nhánh trục chính qua các tầng 2 và 1): Dài 34 mét.
• Tuyến ống lỏng Phi 6.4 mm (Tổng các đoạn rẽ từ Refnet vào 6 dàn lạnh phòng ngủ): Dài 52 mét.

Bước 2: Nhân hệ số định mức nạp gas R410A

• Đoạn ống 12.7 mm: 18m x 0.110 kg/m = 1.980 kg
• Đoạn ống 9.52 mm: 34m x 0.057 kg/m = 1.938 kg
• Đoạn ống 6.4 mm: 52m x 0.022 kg/m = 1.144 kg

Bước 3: Tính lượng gas bù cho 6 dàn lạnh (4 dàn FXSQ32 + 2 dàn FXSQ71)

• 4 dàn FXSQ32: 4 x 0.10 kg = 0.400 kg
• 2 dàn FXSQ71: 2 x 0.25 kg = 0.500 kg
• Tổng bù dàn lạnh: 0.400 + 0.500 = 0.900 kg

Bước 4: Tổng kết khối lượng gas nạp bổ sung

Tổng gas cần nạp = 1.980 kg + 1.938 kg + 1.144 kg + 0.900 kg = 5.962 kg (Xấp xỉ 5.96 kg)

5. Quy trình 5 bước nạp gas lỏng tĩnh & nạp động chuẩn Kỹ sư Hanotech

• Bước 1: Hút chân không sâu đạt chuẩn 500 Micron: Bắt buộc sử dụng máy hút 2 cấp đạt độ chân không dưới 500 Micron và giữ áp trong 60 phút để đảm bảo không còn hơi ẩm và không khí.
• Bước 2: Đặt bình gas lên cân điện tử Testo 560i: Úp ngược bình gas R410A (để nạp ở pha lỏng 100%), gắn dây sạc và xả khí đuổi gió ở đầu dây sạc (Purge Air), reset cân về 0.000 kg.
• Bước 3: Nạp tĩnh qua van chặn lỏng khi máy chưa cấp điện: Mở van bình gas để áp suất chênh lệch tự hút gas lỏng vào cổng dịch vụ đường lỏng. Giai đoạn này thường nạp được từ 70% đến 85% tổng lượng gas cần nạp.
• Bước 4: Nạp động bằng chức năng nạp phụ (Pre-commissioning Test): Cấp nguồn cho dàn nóng, nhấn nút cài đặt trên bo mạch (Switch Setting BS2) để kích hoạt chế độ nạp động cưỡng bức. Máy nén khởi động ở dải tần thấp để hút nốt lượng gas còn lại cho đến khi cân điện tử đạt đúng 5.96 kg thì khóa van ngay lập tức.
• Bước 5: Ghi lại biên bản nghiệm thu: Ghi rõ lượng gas nạp bổ sung, ngày nạp và người thực hiện vào tem nhãn dán bên trong cánh cửa dàn nóng để phục vụ bảo dưỡng định kỳ sau này.

🔍Phóng to toàn màn hình

6. Nguy hiểm nghiêm trọng khi nạp thừa hoặc nạp thiếu gas

7. Liên hệ Kỹ sư Trưởng Hanotech tính toán & nạp gas Daikin VRV

Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech trang bị 100% thiết bị đo kiểm chuyên dụng của Đức (Máy hút chân không 2 cấp, đồng hồ áp điện tử Testo 557s, cân nạp thông minh Testo 560i), đảm bảo quy trình thi công nén Nitơ và nạp gas chính xác 100%:

• Pháp Nhân Doanh Nghiệp: Mã số thuế 0109502047, Giấy phép năng lực M&E cấp bởi Sở Xây Dựng Hà Nội.
• Cam Kết Môi Chất Lạnh: 100% Gas R410A / R32 nhập khẩu chính hãng Dupont / Daikin Chem, độ tinh khiết ≥ 99.9%.

💡
