Lỗi L5 Điều Hòa Daikin: Nguyên Nhân Máy Nén Quá Dòng DC & Cách Khắc Phục Triệt Để

💡

Tóm Tắt Kỹ Thuật Nhanh (Direct Answer Box)

Lỗi L5 điều hòa Daikin Inverter là mã cảnh báo Quá dòng tức thời biến tần DC (Inverter Compressor Instantaneous Overcurrent) tại máy nén dàn nóng. Hiện tượng điển hình là quạt dàn nóng quay nhưng máy nén chỉ rùng mình khởi động 2 - 3 giây rồi ngắt phụt, dàn lạnh không có hơi mát và đèn Timer nhấp nháy. 3 Nguyên nhân cốt lõi: Hỏng module công suất IC IPM / IGBT trên bo dàn nóng (chiếm 55%), Máy nén (Block) bị kẹt cơ Piston hoặc nghẹt cáp (chiếm 25%), và Chập cháy cuộn dây 3 pha U-V-W của máy nén (chiếm 20%). Cách chẩn đoán nhanh nhất là tách giắc lốc: Nếu rút giắc máy nén mà vẫn báo L5 thì 100% hỏng bo dàn nóng; nếu rút giắc mà máy chuyển sang báo lỗi L8/L9 thì nguyên nhân do máy nén.

---

Chào mừng quý khách hàng và các anh em thợ kỹ thuật, tôi là Kỹ sư trưởng bảo hành tại Điều Hòa Hanotech (Đại lý ủy quyền Daikin Pro-Shop). Trong bảng mã lỗi điều hòa Daikin Inverter, bên cạnh các lỗi cảm biến nhiệt độ thông thường (như lỗi C9, H9, F3), mã L5 thuộc nhóm mã lỗi phần cứng công suất nặng và phức tạp bậc nhất, xuất hiện phổ biến trên các dòng máy Daikin treo tường Inverter (FTKC, FTKQ, FTKF, FTKY), máy Multi và hệ điều hòa trung tâm Daikin VRV.

Khi gặp mã L5, máy điều hòa sẽ hoàn toàn mất khả năng làm mát. Nếu không được chẩn đoán chính xác bản chất lỗi, người dùng rất dễ rơi vào tình trạng "thay oan" lốc nén tiền triệu trong khi lỗi thực tế chỉ nằm ở một con IC công suất trên bo mạch, hoặc ngược lại. Bài viết này sẽ phân tích chi tiết từ sơ đồ nguyên lý biến tần, phương pháp đo kiểm 3 pha U-V-W chuẩn xác bằng đồng hồ vạn năng, đến bảng báo giá linh kiện chính hãng Daikin 2026.

---

I. Bản Chất Kỹ Thuật Mã Lỗi L5 Trên Điều Hòa Daikin

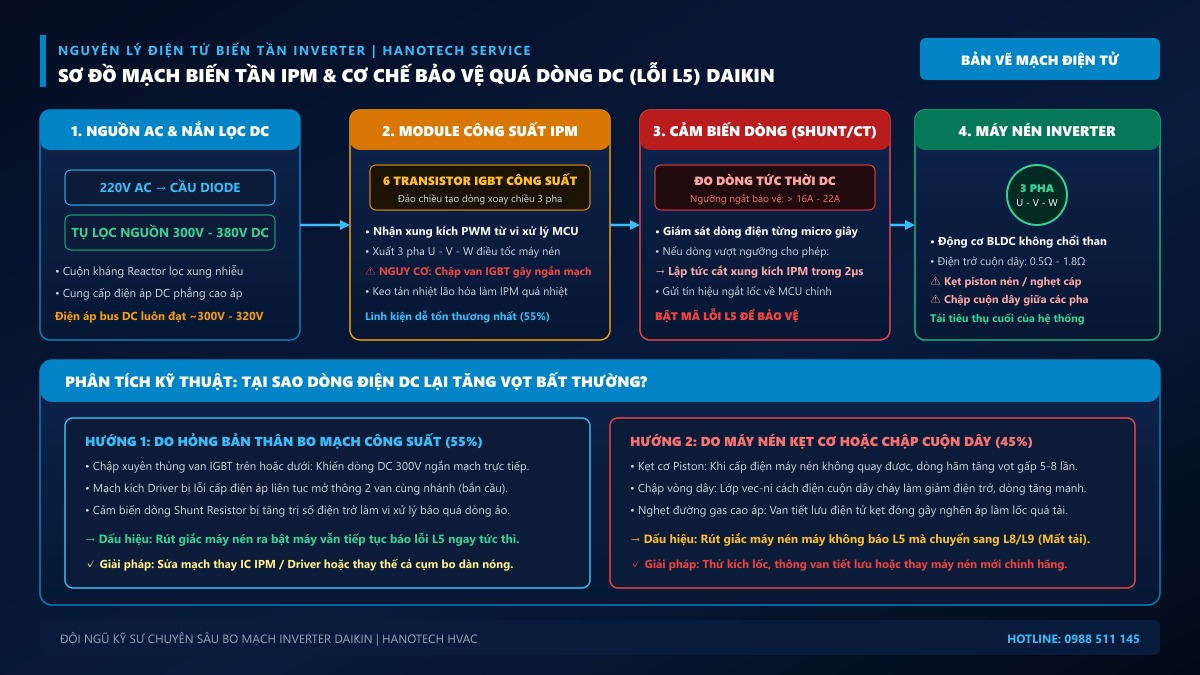

Để hiểu rõ nguyên nhân gốc rễ, chúng ta cần nắm vững nguyên lý hoạt động của máy nén biến tần Inverter DC:

1. Máy Nén DC Inverter Hoạt Động Như Thế Nào?

Máy nén của điều hòa Daikin Inverter không sử dụng nguồn điện xoay chiều 220V trực tiếp như dòng máy cơ Non-Inverter cũ. Thay vào đó, máy nén Inverter là loại động cơ điện một chiều không chổi than (BLDC Motor) hoặc động cơ đồng bộ nam châm vĩnh cửu có 3 cuộn dây đấu hình sao (U - V - W).

Để điều khiển máy nén quay nhanh hay chậm theo tải phòng, bo mạch dàn nóng phải trải qua 2 công đoạn:

1. Nắn dòng điện 220V AC xoay chiều thành dòng điện một chiều 300V - 380V DC phẳng nhờ cầu Diode và hệ thống tụ lọc dung lượng lớn.
2. Dùng một module công suất thông minh gọi là IC IPM (Intelligent Power Module) chứa 6 van khóa bán dẫn IGBT đóng mở theo chuỗi xung kích cao tần PWM (Pulse Width Modulation), mô phỏng dòng điện 3 pha cấp cho 3 cọc tiếp điểm U, V, W của máy nén.

[220V AC NGUỒN] ──> [CẦU DIODE & TỤ NGUỒN] ──> [300V DC] ──> [MODULE IPM (6 IGBT)] ──> [MÁY NÉN BLDC U-V-W]
                                                                        │
                                                                 [MẠCH CẢM BIẾN DÒNG]
                                                                        │
                                                             [NẾU DÒNG > 16A - 22A] ──> [BÁO LỖI L5 & NGẮT LỐC]

2. Định Nghĩa Quá Dòng Tức Thời DC (Mã Lỗi L5)

Trong quá trình vận hành, vi xử lý (MCU) liên tục giám sát dòng điện DC đi vào máy nén thông qua một mạch cảm biến dòng điện cực nhạy (sử dụng điện trở Shunt Resistor hoặc biến dòng CT).

• Khi dòng điện này vượt qua ngưỡng an toàn cực đại (thường từ 16A đến 22A tùy công suất máy 9.000 - 24.000 BTU) dù chỉ trong vài phần triệu giây (micro giây), mạch bảo vệ phần cứng sẽ lập tức can thiệp.
• Tín hiệu kích mở van IGBT bị cắt khẩn cấp, dòng điện cấp cho máy nén bị triệt tiêu hoàn toàn để ngăn chặn nguy cơ cháy nổ bo mạch. Vi xử lý ghi nhận sự cố và phát tín hiệu báo Lỗi L5.

---

II. Triệu Chứng Điển Hình Khi Điều Hòa Daikin Gặp Lỗi L5

Khi điều hòa Daikin nhà bạn bị lỗi L5, máy sẽ có những biểu hiện lâm sàng rất đặc trưng tại cả dàn lạnh và dàn nóng:

1. Dàn lạnh trong nhà: Quạt gió vẫn thổi bình thường nhưng gió phả ra chỉ có nhiệt độ môi trường, hoàn toàn không có hơi lạnh. Sau khoảng 2 - 5 phút, đèn nguồn (Power) hoặc đèn hẹn giờ (Timer) trên mặt nạ dàn lạnh bắt đầu nhấp nháy liên tục.
2. Dàn nóng ngoài trời:
   • Quạt dàn nóng quay vù vù để chuẩn bị giải nhiệt.
   • Máy nén rùng mình khởi động, phát ra tiếng gầm cơ khí "khẹc... khẹc" hoặc tiếng rung mạnh trong 1 - 3 giây rồi ngắt lịm hoàn toàn.
   • Bo mạch điều khiển thử khởi động lại máy nén khoảng 3 - 4 lần (mỗi lần cách nhau 3 phút). Khi cả 4 lần đều bị quá dòng ngắt lốc, hệ thống sẽ khóa máy hoàn toàn và lưu mã lỗi L5 vào bộ nhớ.
3. Thao tác kiểm tra mã lỗi trên Remote Daikin:
   • Hướng điều khiển về phía dàn lạnh, nhấn giữ phím CANCEL khoảng 5 giây cho đến khi màn hình hiển thị số 00.
   • Nhấn nhả phím CANCEL từng nhịp để duyệt qua danh sách mã lỗi. Khi màn hình chuyển đến mã L5, dàn lạnh sẽ phát ra tiếng bíp dài liên tục BÍP... BÍP..., xác nhận chính xác lỗi L5.

---

III. 3 Nguyên Nhân Cốt Lõi Gây Lỗi L5 & Cơ Chế Kỹ Thuật

Theo số liệu thống kê từ hơn 1.000 ca xử lý lỗi L5 tại Trung tâm Kỹ thuật Hanotech, nguyên nhân phân bổ theo 3 nhóm chính sau:

1. Hỏng Tầng Công Suất IPM Bo Mạch Dàn Nóng (Chiếm 55%)

Đây là thủ phạm phổ biến nhất trên các dòng điều hòa Daikin Inverter tại Việt Nam. Module IPM là trái tim điều khiển máy nén, chịu tải điện áp cao và nhiệt lượng cực lớn:

• Đánh thủng van khóa IGBT: Bên trong IC IPM có 6 van bán dẫn IGBT. Nếu 1 trong 6 van này bị đánh thủng (chập thông mạch từ cực C sang E), dòng điện 300V DC từ tụ nguồn sẽ ngắn mạch trực tiếp xuống mass hoặc qua cuộn dây máy nén, làm dòng điện tăng vọt kịch trần khiến cảm biến ngắt ngay lập tức.
• Keo tản nhiệt bị khô cứng: Sau 3 - 5 năm sử dụng ngoài trời nắng nóng, lớp keo tản nhiệt giữa lưng kim loại của IC IPM và tấm nhôm tản nhiệt dàn nóng bị khô rạn, mất khả năng truyền nhiệt. Khi máy nén chạy đỉnh tải, nhiệt độ chip IPM vọt qua 110°C làm hỏng cấu trúc bán dẫn bên trong.
• Điện áp nguồn chập chờn / Sét lan truyền: Điện lưới khu vực không ổn định, xung sét đánh lan truyền qua đường dây điện làm nổ mạch kích Driver của IPM.

2. Máy Nén (Block) Bị Kẹt Cơ Khí Hoặc Nghẹt Cáp (Chiếm 25%)

Máy nén xoắn ốc (Scroll) hoặc máy nén trục xoay (Swing Compressor) của Daikin được gia công với độ chính xác cơ khí cực cao. Khi gặp trục trặc cơ học, máy nén sẽ không thể quay:

• Thiếu dầu bôi trơn POE: Do đường ống gas bị xì ngầm làm thất thoát dầu máy nén ra ngoài, hoặc thợ lắp đặt đường ống quá dài mà không bẫy dầu. Máy nén chạy trong tình trạng khô dầu làm nóng chảy bạc đạn, piston bị bó kẹt cứng vào xilanh.
• Nghẹt đường ống / Kẹt van tiết lưu điện tử: Van tiết lưu điện tử bị kẹt ở trạng thái đóng kín hoặc ống mao bị tắc ẩm đóng băng, khí gas cao áp không lưu thông được. Máy nén cố nén tải vào một đường ống bít kín khiến áp suất đầu đẩy vượt 4.5 MPa, lực cản cơ học làm dòng điện đề của máy nén tăng vọt gấp 5 - 8 lần bình thường.

3. Chập Cháy Cuộn Dây Động Cơ Máy Nén 3 Pha U-V-W (Chiếm 20%)

Cuộn dây stato bên trong máy nén ngâm trực tiếp trong môi chất lạnh và dầu bôi trơn:

• Om nhiệt đánh thủng lớp men cách điện: Máy làm việc trong điều kiện quá nhiệt kéo dài (do dàn nóng không được bảo dưỡng bám kín bụi bẩn, quạt dàn nóng quay yếu) làm lớp men cách điện vec-ni của cuộn dây bị lão hóa, dẫn đến hiện tượng chập giữa các vòng dây (chập chạm pha U-V, V-W hoặc W-U).
• Rò cuộn dây ra vỏ sắt: Dây đồng bị nứt cách điện chạm trực tiếp vào thành vỏ kim loại của máy nén, gây rò rỉ dòng điện cao áp xuống đất và kích hoạt mạch bảo vệ quá dòng.

---

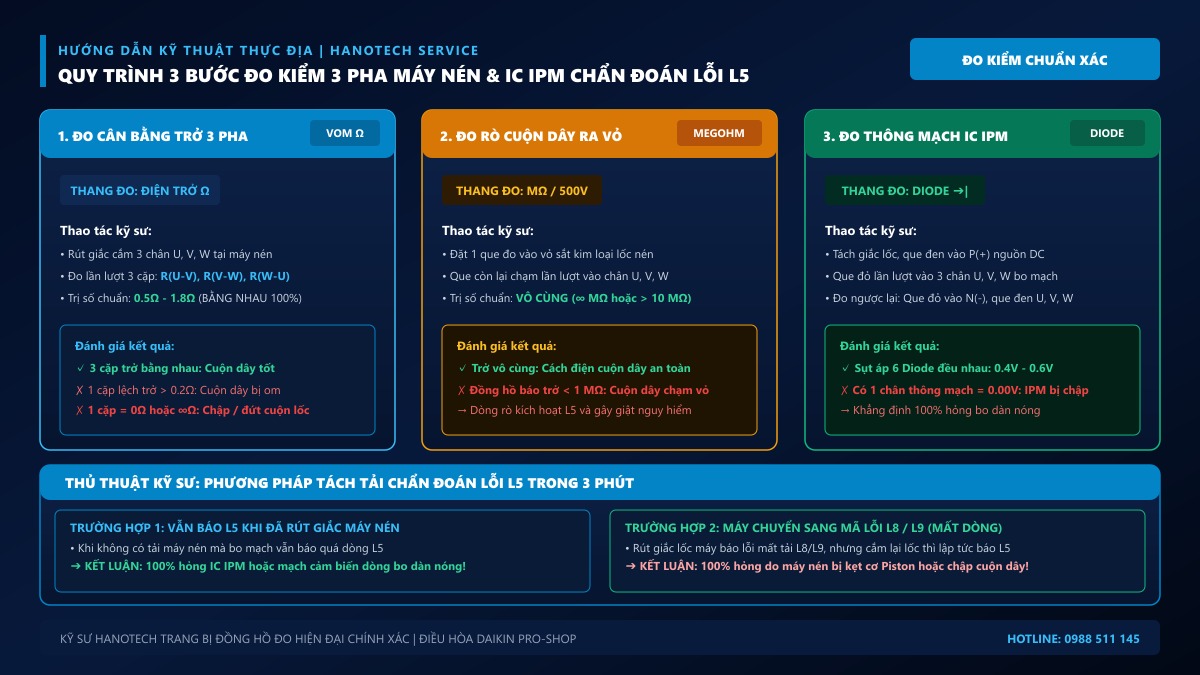

IV. Quy Trình 3 Bước Đo Đạc Chẩn Đoán Lỗi L5 Bằng Đồng Hồ VOM

Để biết chính xác 100% lỗi L5 do bo mạch hay do lốc nén mà không cần đoán mò, Kỹ sư Hanotech thực hiện quy trình đo kiểm 3 bước chuyên nghiệp sau:

Chuẩn Bị & An Toàn Lao Động:

💡

[!WARNING] CẢNH BÁO NGUY HIỂM ĐIỆN CAO ÁP DC 300V: Trước khi thao tác chạm vào bo mạch dàn nóng, bắt buộc phải gạt Aptomat nguồn điện xuống. Sử dụng đồng hồ VOM đo điện áp trên 2 chân cực của tụ điện nguồn DC to nhất trên bo dàn nóng. Nếu điện áp còn trên 10V, dùng một bóng đèn sợi đốt 220V hoặc điện trở công suất 1kΩ / 10W để xả hết điện tích dư trên tụ, tránh nguy cơ giật nổ bo mạch.

---

Bước 1: Đo Cân Bằng Điện Trở Thuần 3 Pha Cuộn Dây (U - V - W)

1. Rút giắc cắm 3 dây màu (thường là Đỏ - Trắng - Đen hoặc Đỏ - Vàng - Xanh) cắm vào 3 chân tiếp điểm trên nóc máy nén.
2. Bật đồng hồ vạn năng VOM về thang đo điện trở nhỏ nhất (Thang đo Ohm Ω hoặc dùng đồng hồ đo miliohm điện tử).
3. Đặt que đo lần lượt vào từng cặp tiếp điểm:
   • Đo cặp U - V: Ghi nhận giá trị R_1.
   • Đo cặp V - W: Ghi nhận giá trị R_2.
   • Đo cặp W - U: Ghi nhận giá trị R_3.

Đánh Giá Kết Quả Đo:

• Tiêu chuẩn kỹ thuật Daikin: Cả 3 cặp điện trở phải BẰNG NHAU 100%, trị số thông thường dao động từ 0.5Ω đến 1.8Ω (tùy thuộc vào công suất máy 9.000 BTU, 12.000 BTU hay 24.000 BTU).
• Hư hỏng:
  • Nếu có 1 cặp điện trở lệch quá 0.2Ω so với 2 cặp còn lại: Cuộn dây máy nén đã bị om nhiệt suy hao.
  • Nếu 1 cặp đo được 0.00Ω: Cuộn dây bị chập ngắn mạch hoàn toàn.
  • Nếu 1 cặp đo được vô cùng ∞Ω (OL): Cuộn dây đã bị đứt ngầm bên trong.
  • ➔ KẾT LUẬN: Máy nén hỏng 100%, bắt buộc phải thay lốc nén mới.

---

Bước 2: Đo Điện Trở Cách Điện Rò Vỏ Máy Nén (Megohm Test)

1. Chuyển đồng hồ VOM sang thang đo điện trở lớn nhất (Thang MegaOhm MΩ) hoặc tốt nhất dùng máy đo điện trở cách điện Megohmmeter 500V DC.
2. Cạo sạch một điểm sơn nhỏ trên thân vỏ sắt kim loại của máy nén hoặc ống đồng kết nối để que đo tiếp xúc kim loại tốt.
3. Kẹp một que đo vào vỏ sắt lốc nén, que đo còn lại chạm lần lượt vào 3 chân cọc U, V, W.

Đánh Giá Kết Quả Đo:

• Tiêu chuẩn an toàn: Kim đồng hồ phải đứng yên ở mức VÔ CÙNG (∞ MΩ), điện trở cách điện tối thiểu phải đạt > 10 MΩ.
• Hư hỏng: Nếu đồng hồ hiển thị điện trở nhỏ hơn 1.0 MΩ (đặc biệt nếu kim nhảy lên vài chục kΩ), cuộn dây động cơ đã bị đánh thủng cách điện rò điện ra vỏ máy.
• ➔ KẾT LUẬN: Máy nén bị rò điện nguy hiểm, vừa gây giật tê vừa kích hoạt lỗi L5, bắt buộc thay máy nén.

---

Bước 3: Đo Thông Mạch Tầng Công Suất IC IPM Trên Bo Mạch Dàn Nóng

Nếu kết quả đo cuộn dây máy nén ở Bước 1 và Bước 2 hoàn toàn hoàn hảo, chúng ta chuyển que đo sang kiểm tra module IC công suất IPM trên bo mạch:

1. Giữ nguyên giắc cắm máy nén ở trạng thái rút rời.
2. Chuyển đồng hồ VOM về Thang đo Diode (có ký hiệu mũi tên ➔|).
3. Xác định chân nguồn P (+300V DC) và chân N (-GND DC) cấp cho IC IPM trên bo mạch:
   • Đo nửa cầu trên (Upper IGBTs): Đặt que đen cố định vào chân P(+), que đỏ chạm lần lượt vào 3 chân đầu ra U, V, W trên bo mạch. Cả 3 lần đo đều phải hiển thị mức sụt áp Diode đồng đều từ 0.40V đến 0.55V.
   • Đo nửa cầu dưới (Lower IGBTs): Đặt que đỏ cố định vào chân N(-), que đen chạm lần lượt vào 3 chân U, V, W trên bo mạch. Cả 3 lần đo cũng phải hiển thị mức sụt áp đều từ 0.40V đến 0.55V.
   • Đảo ngược lại que đo: Cả 6 chiều đo nghịch đều phải báo vô cùng (OL / 1.---).

Đánh Giá Kết Quả Đo:

• Nếu phát hiện bất kỳ chân nào đo cả 2 chiều đều thông mạch (kêu bíp / 0.00V): Con van IGBT ở pha đó đã bị chập nổ thông mạch hoàn toàn.
• ➔ KẾT LUẬN: Bo mạch dàn nóng hỏng 100%, máy nén hoàn toàn vô tội!

---

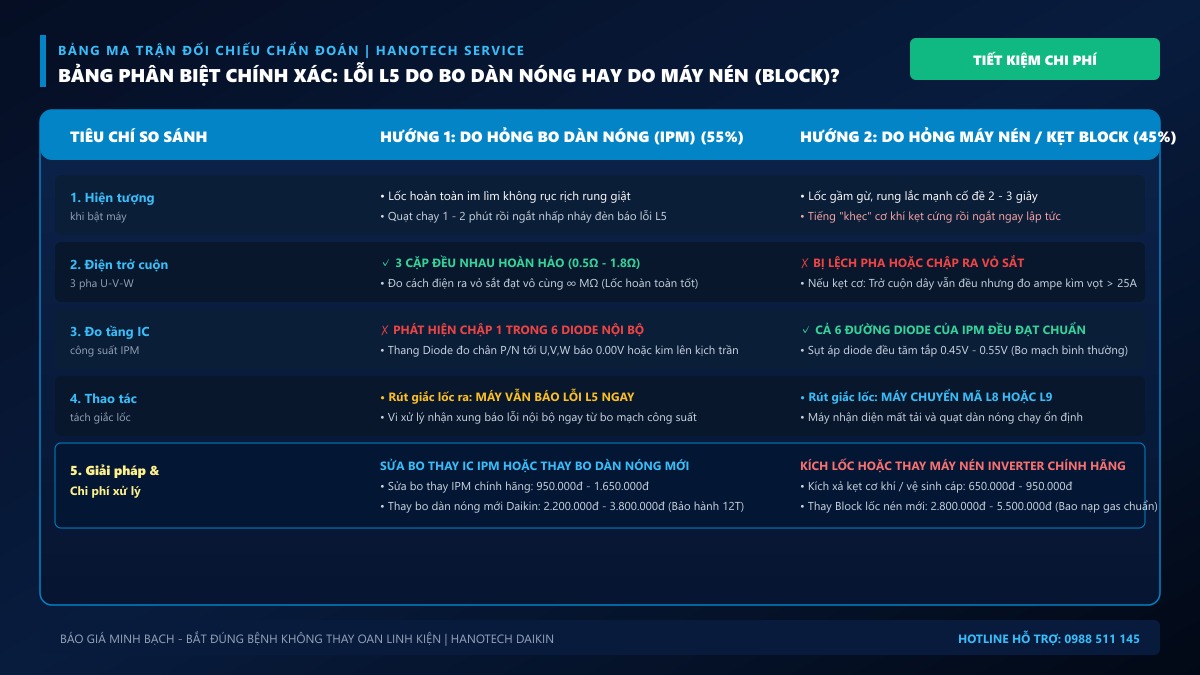

V. Tuyệt Chiêu Tách Tải Thần Tốc Phân Biệt Lỗi Bo Hay Lỗi Lốc

Trong thực tế hiện trường, Kỹ sư Hanotech thường áp dụng một "thủ thuật tách tải" cực kỳ thông minh và nhanh gọn chỉ mất đúng 3 phút:

Quy Trình Thử Nghiệm Tách Tải 3 Phút:

1. Gạt Aptomat tắt nguồn máy điều hòa.
2. Tháo nắp dàn nóng, rút hoàn toàn giắc cắm 3 dây U-V-W nối từ bo mạch xuống máy nén (để 3 đầu dây lơ lửng bọc băng dính cách điện an toàn).
3. Gạt Aptomat bật nguồn trở lại, dùng remote bật máy ở chế độ làm lạnh sâu nhất (16°C hoặc 18°C).
4. Quan sát phản ứng của bo mạch và check lại mã lỗi bằng remote:

---

VI. Sơ Đồ Cây Quyết Định Xử Lý Lỗi L5 (Mermaid Diagram)

Dưới đây là lưu đồ trực quan chuẩn quy trình sửa chữa bảo hành của kỹ sư Daikin Hanotech:

Đang tải sơ đồ...

---

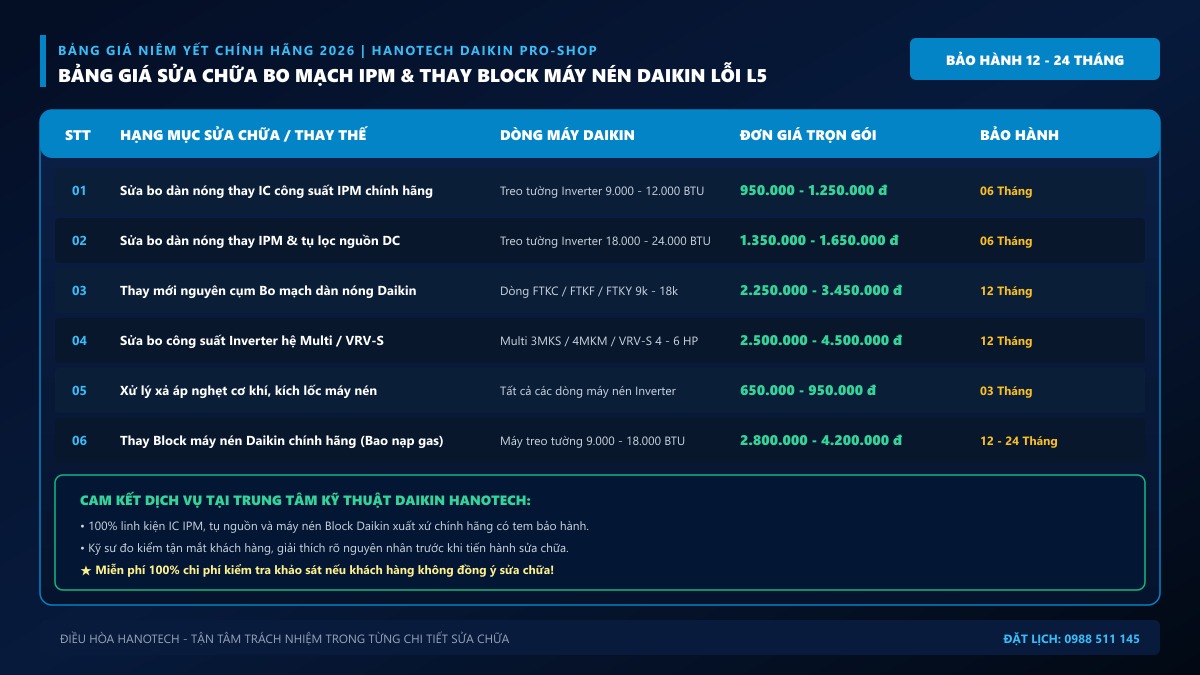

VII. Bảng Giá Sửa Chữa Bo Mạch & Thay Lốc Daikin Lỗi L5 Năm 2026

Điều Hòa Hanotech cam kết báo giá minh bạch, chuẩn niêm yết linh kiện chính hãng Daikin, kiểm tra đo đạc tận mắt khách hàng:

Bảng Báo Giá Dịch Vụ Khắc Phục Lỗi L5 Trọn Gói:

💡

[!TIP] Lời khuyên từ Kỹ sư Hanotech: Nếu điều hòa nhà bạn đã sử dụng trên 7 - 8 năm và bị hỏng máy nén (Block), chi phí thay lốc mới khá cao (gần bằng 40% - 50% giá trị máy mới). Trong trường hợp này, kỹ sư sẽ tư vấn phương án nâng cấp dàn nóng mới hoặc đổi máy mới tiết kiệm điện hơn để tối ưu chi phí lâu dài cho gia đình.

---

VIII. Câu Hỏi Thường Gặp Về Lỗi L5 Điều Hòa Daikin (FAQ)

1. Khi máy báo lỗi L5, tôi có nên tiếp tục bật máy để kiểm tra xem có mát lại không?

Tuyệt đối không nên. Khi máy đã báo L5, hệ thống đang cảnh báo tình trạng dòng điện nguy hiểm. Nếu bạn cố tình bật tắt Aptomat liên tục để "thử vận may", mỗi lần ép khởi động là một lần dòng xung kích đánh thẳng vào bo mạch. Rất nhiều trường hợp ban đầu lốc chỉ bị kẹt cơ nhẹ, nhưng do bật đi bật lại nhiều lần đã làm nổ tung IC công suất IPM, cháy luôn cả bo dàn nóng khiến chi phí sửa chữa đội lên gấp đôi.

2. Sửa bo dàn nóng thay IC IPM chạy có bền không, hay phải thay bo mới?

Tại Hanotech, chúng tôi sử dụng IC IPM nhập khẩu chính hãng đúng chuẩn thông số nhà máy (như dòng chip Sanken, Mitsubishi Electric chuyên dùng cho Daikin) kết hợp làm sạch và quét lớp keo tản nhiệt gốm tản nhiệt xịn. Bo mạch sau khi sửa đạt độ bền từ 3 - 5 năm trở lên, hoạt động ổn định tương đương 90 - 95% bo mạch mới với chi phí tiết kiệm hơn một nửa.

3. Tại sao máy nén Daikin Inverter lại bị kẹt cơ khí?

Nguyên nhân chủ yếu do:

• Máy bị thiếu gas trong thời gian dài nhưng gia chủ không biết, máy nén chạy quá nhiệt làm cháy kiệt dầu bôi trơn.
• Thợ lắp đặt không hút chân không đúng tiêu chuẩn làm không khí và hơi ẩm lọt vào đường ống. Hơi ẩm gặp dầu este POE tạo thành axit ăn mòn làm han rỉ xước bề mặt Piston.
• Điện áp mùa hè quá sụt giảm (dưới 180V), máy nén khởi động không đủ ngẫu lực kéo sinh nhiệt bó cơ.

4. Thời gian sửa chữa lỗi L5 mất bao lâu?

• Nếu lỗi do bo dàn nóng: Kỹ thuật viên có sẵn bo đổi bảo hành hoặc sửa chữa bàn giao ngay trong ngày (từ 2 - 4 tiếng).
• Nếu lỗi do thay máy nén Block: Quy trình bao gồm xả gas, hàn tháo lốc cũ, hàn lắp lốc mới có thổi khí Nitơ bảo vệ, thử kín áp suất 40 bar, hút chân không sâu và nạp gas định lượng chuẩn theo cân điện tử; tổng thời gian thi công tại nhà khách hàng mất khoảng 2.5 - 3.5 tiếng.

---

IX. Dịch Vụ Khắc Phục Lỗi L5 Điều Hòa Daikin Chuyên Nghiệp Tại Hanotech

Trung tâm Kỹ thuật Điều Hòa Hanotech tự hào là đơn vị sửa chữa chuyên sâu hệ thống điều hòa Daikin dân dụng và công nghiệp hàng đầu miền Bắc:

• Đội ngũ kỹ sư chính quy: 100% kỹ sư tốt nghiệp Đại học Bách Khoa, có chứng chỉ kỹ thuật viên xuất sắc từ Daikin Việt Nam.
• Trang thiết bị chuẩn đoán tối tân: Đồng hồ đo Fluke, máy đo điện trở cách điện Megohmmeter, máy hút chân không 2 cấp, cân gas điện tử chính xác đến từng gram.
• Linh kiện chính hãng 100%: Cam kết chỉ sử dụng linh kiện bo mạch, IC công suất và máy nén xuất xứ Daikin nguyên tem mác.
• Bảo hành tận tâm: Bảo hành dài hạn từ 6 đến 24 tháng, có mặt xử lý trong vòng 30 phút tại Hà Nội.
