Lỗi C9 Điều Hòa Daikin: Sự Cố Cảm Biến Gió Hút Dàn Lạnh & Trị Số Điện Trở Ohm

Điều hòa Daikin, với công nghệ tiên tiến và độ bền vượt trội, đã trở thành lựa chọn hàng đầu của nhiều hộ gia đình và doanh nghiệp tại Việt Nam. Tuy nhiên, bất kỳ hệ thống cơ điện tử nào cũng không thể tránh khỏi những sự cố trong quá trình vận hành, và lỗi C9 là một trong những mã lỗi phổ biến mà người dùng Daikin có thể gặp phải.

Khi đèn báo hoạt động trên dàn lạnh Daikin của bạn nhấp nháy, màn hình hiển thị mã lỗi C9 và máy đột ngột ngừng hoạt động, điều đó báo hiệu một vấn đề nghiêm trọng: Cảm biến nhiệt độ gió hút (Suction air thermistor) tại dàn lạnh đang gặp sự cố. Đây không chỉ là một thông báo đơn thuần, mà là tín hiệu hệ thống đang cần được kiểm tra và khắc phục kịp thời để đảm bảo hiệu suất làm lạnh và tuổi thọ thiết bị. Với vai trò là Kỹ sư trưởng Hệ thống HVAC tại Hanotech, tôi sẽ phân tích chuyên sâu về lỗi C9, cung cấp các thông số kỹ thuật chuẩn xác và quy trình xử lý thực tế, giúp quý vị hiểu rõ nguyên nhân gốc rễ và cách thức khắc phục hiệu quả nhất.

Key Takeaways: Lỗi C9 Điều Hòa Daikin

• Định nghĩa: Lỗi C9 chỉ ra sự cố với cảm biến nhiệt độ gió hút dàn lạnh (R1T

• Suction Air Thermistor).

• Chức năng R1T: Đo nhiệt độ không khí hồi về dàn lạnh, cung cấp dữ liệu quan trọng cho bo mạch để điều khiển máy nén và quạt.
• Hậu quả: Khi lỗi C9 xuất hiện, bo mạch sẽ ngắt máy nén và dừng hoạt động làm lạnh để bảo vệ hệ thống.
• Nguyên nhân chính: Đứt dây, chập mạch, hỏng đầu nối, hoặc đứt cuộn thanh bán dẫn bên trong cảm biến.
• Kiểm tra: Dùng đồng hồ VOM đo trị số điện trở của cảm biến ở nhiệt độ phòng.
• Trị số chuẩn: Khoảng 20kΩ tại 25°C (thay đổi theo model, cần tham khảo tài liệu kỹ thuật).
• Giải pháp: Thay thế cảm biến R1T bằng linh kiện Daikin chính hãng.

Lỗi C9 Điều Hòa Daikin: Phân Tích Chuyên Sâu Sự Cố Cảm Biến Gió Hút Dàn Lạnh (R1T)

Lỗi C9 trên điều hòa Daikin là một trong những mã lỗi kỹ thuật quan trọng, được hệ thống tự động chẩn đoán và hiển thị khi cảm biến nhiệt độ gió hút của dàn lạnh, được định danh là R1T (Suction Air Thermistor), không còn hoạt động chính xác. Đây là một bộ phận nhỏ nhưng có vai trò then chốt trong quá trình điều khiển nhiệt độ của thiết bị.

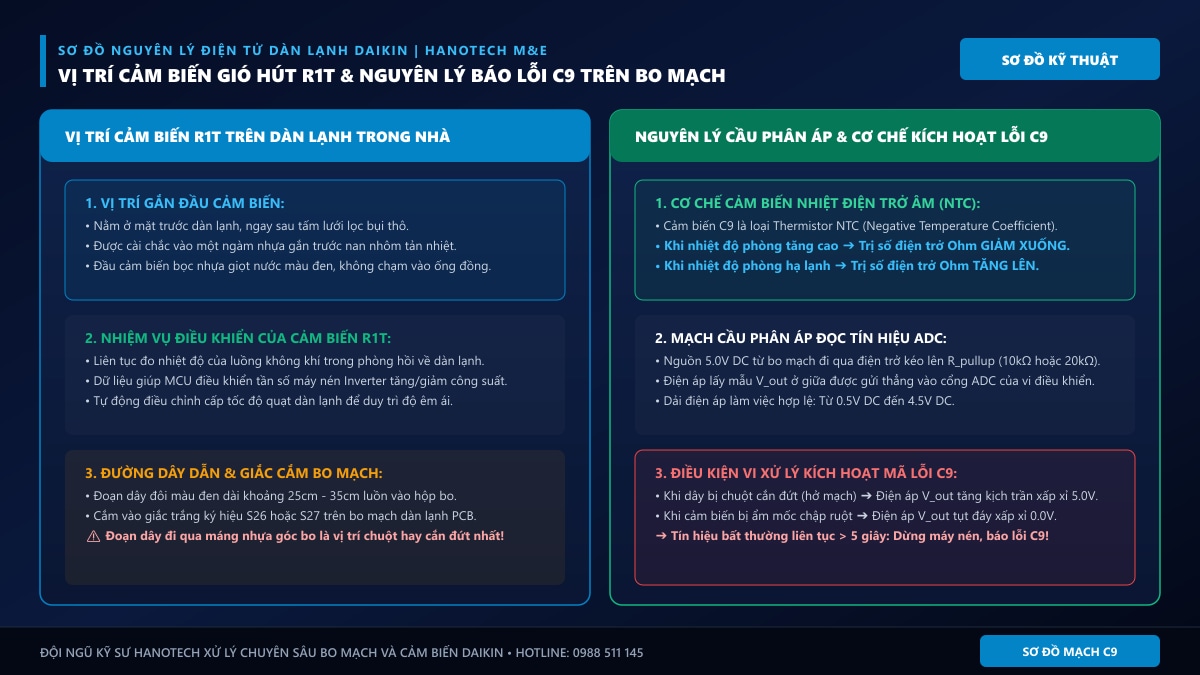

1. Cảm Biến Gió Hút Dàn Lạnh (R1T) Là Gì?

Cảm biến gió hút dàn lạnh R1T là một loại thermistor nhiệt điện trở âm (NTC

• Negative Temperature Coefficient), có nhiệm vụ đo nhiệt độ của luồng không khí đi vào dàn lạnh. Dữ liệu nhiệt độ này sau đó được truyền về bo mạch điều khiển trung tâm (PCB
• Printed Circuit Board) của dàn lạnh.

Bo mạch sử dụng thông tin từ R1T cùng với các cảm biến khác (như cảm biến nhiệt độ ống đồng dàn lạnh R2T) để:

• Điều chỉnh tần số máy nén (đối với Inverter): Quyết định máy nén cần hoạt động mạnh hay nhẹ để đạt được nhiệt độ cài đặt.
• Điều khiển tốc độ quạt dàn lạnh: Tối ưu hóa lưu lượng gió và hiệu suất trao đổi nhiệt.
• Ngăn chặn đóng băng dàn lạnh: Nếu nhiệt độ gió hút quá thấp (dưới ngưỡng an toàn), hệ thống sẽ điều chỉnh để tránh đóng băng ống đồng.
• Đảm bảo sự thoải mái: Duy trì nhiệt độ phòng ổn định theo cài đặt của người dùng.

2. Dấu Hiệu Nhận Biết và Cách Check Mã Lỗi C9 Daikin

Khi điều hòa Daikin của bạn gặp lỗi C9, các dấu hiệu nhận biết thường rất rõ ràng:

• Máy ngừng hoạt động làm lạnh: Hệ thống sẽ ngắt hoạt động của máy nén ngay lập tức.
• Đèn báo trên dàn lạnh nhấp nháy: Đèn Operation (hoạt động) hoặc đèn Timer (hẹn giờ) sẽ nhấp nháy liên tục với tần suất cụ thể.
• Màn hình hiển thị mã lỗi C9: Đối với các model có màn hình hiển thị số, mã C9 sẽ xuất hiện.

Quy trình kiểm tra mã lỗi C9 (áp dụng cho hầu hết các dòng Daikin dân dụng):

1. Hướng remote về dàn lạnh: Đảm bảo remote điều hòa đang hướng trực tiếp vào mắt nhận tín hiệu trên dàn lạnh.
2. Nhấn và giữ nút CANCEL: Giữ nút "CANCEL" (hoặc "CHECK" trên một số remote cũ) khoảng 5 giây.
3. Lắng nghe tiếng "Bíp": Lúc này, màn hình remote sẽ hiển thị mã "00" (hoặc "U4" tùy dòng máy) và dàn lạnh sẽ phát ra tiếng "Bíp" ngắn.
4. Nhấn nút CANCEL liên tục: Nhấn nút "CANCEL" từng lần một để remote quét qua các mã lỗi. Mỗi lần nhấn, remote sẽ gửi một mã lỗi và dàn lạnh sẽ "Bíp" dài nếu đó là mã lỗi đang gặp phải, hoặc "Bíp" ngắn nếu không phải.
5. Xác định mã C9: Khi bạn nhấn đến mã "C9" và dàn lạnh phát ra tiếng "Bíp" dài, điều đó xác nhận rằng hệ thống đang gặp lỗi C9.

Quá trình này giúp xác định chính xác nguyên nhân khiến máy dừng hoạt động, từ đó đưa ra phương án xử lý đúng đắn.

3. Nguyên Nhân Gốc Rễ Gây Ra Lỗi C9 Điều Hòa Daikin

Sự cố cảm biến gió hút R1T dẫn đến lỗi C9 có thể xuất phát từ nhiều nguyên nhân khác nhau, từ yếu tố vật lý bên ngoài đến hỏng hóc linh kiện bên trong:

3.1. Đứt Dây Cảm Biến Do Chuột Cắn Hoặc Tác Động Cơ Học

Đây là một trong những nguyên nhân phổ biến nhất tại Việt Nam. Chuột và côn trùng thường chui vào dàn lạnh để làm tổ hoặc tìm kiếm thức ăn, gây cắn phá dây dẫn điện, bao gồm cả dây tín hiệu của cảm biến R1T. Khi dây tín hiệu bị đứt, mạch điện hở, bo mạch sẽ không nhận được tín hiệu từ cảm biến và lập tức báo lỗi C9. Tương tự, trong quá trình vệ sinh, bảo dưỡng không đúng cách hoặc di chuyển thiết bị, dây cảm biến có thể bị kéo đứt, kẹp vào vỏ máy, dẫn đến tình trạng tương tự.

3.2. Chập Mạch Hoặc Hỏng Đầu Nối Giắc Cắm PCB

• Chập mạch: Nước nhỏ giọt vào dàn lạnh do lắp đặt sai, ống thoát nước bị tắc, hoặc hơi ẩm cao có thể gây đoản mạch tại đầu cảm biến hoặc giắc cắm. Khi xảy ra chập mạch, điện trở của cảm biến có thể giảm đột ngột về gần 0 Ohm, khiến bo mạch nhận diện là lỗi.
• Hỏng đầu nối (giắc cắm): Giắc cắm cảm biến R1T kết nối với bo mạch PCB có thể bị lỏng, oxy hóa, gãy chân hoặc bị ăn mòn do ẩm ướt, bụi bẩn tích tụ. Sự tiếp xúc kém giữa cảm biến và bo mạch sẽ làm gián đoạn tín hiệu, gây ra lỗi C9.

3.3. Đứt Cuộn Thanh Bán Dẫn Bên Trong Cảm Biến (Hỏng Hóc Nội Tại)

Mặc dù cảm biến được thiết kế để bền bỉ, nhưng sau một thời gian dài sử dụng hoặc do dao động nhiệt độ liên tục, vật liệu bán dẫn bên trong thermistor có thể bị lão hóa, nứt vỡ hoặc đứt cuộn thanh bán dẫn. Khi đó, cảm biến sẽ không còn khả năng thay đổi điện trở theo nhiệt độ một cách chính xác, hoặc hoàn toàn mất tín hiệu (hở mạch), dẫn đến lỗi C9. Đây là trường hợp hỏng hóc nội tại của linh kiện, thường không thể sửa chữa mà cần thay thế.

3.4. Lỗi Bo Mạch Dàn Lạnh (Ít Phổ Biến Hơn)

Trong một số trường hợp hiếm hoi, vấn đề không nằm ở cảm biến R1T mà ở chính bo mạch dàn lạnh. Các linh kiện trên bo mạch xử lý tín hiệu từ cảm biến có thể bị hỏng (ví dụ: đường mạch bị đứt, IC bị lỗi), dẫn đến việc bo mạch không đọc được tín hiệu từ cảm biến R1T, mặc dù cảm biến vẫn hoạt động bình thường. Tuy nhiên, trước khi kết luận lỗi bo mạch, việc kiểm tra và loại trừ khả năng cảm biến hỏng là bước bắt buộc.

4. Hướng Dẫn Đo Kiểm Trị Số Điện Trở Ohm Của Cảm Biến Gió Hút R1T

Việc kiểm tra trị số điện trở của cảm biến gió hút là bước quan trọng nhất để xác định chính xác lỗi C9. Kỹ thuật viên cần sử dụng đồng hồ vạn năng (VOM

• Volt-Ohm-Milliammeter) hoặc đồng hồ đo điện trở số (Multimeter) để thực hiện.

4.1. Chuẩn Bị Dụng Cụ

• Đồng hồ VOM/Multimeter: Đảm bảo có chức năng đo điện trở (Ω).
• Nhiệt kế môi trường: Để đo nhiệt độ tại vị trí cảm biến nhằm so sánh với bảng trị số chuẩn.

4.2. Quy Trình Đo Kiểm

1. Ngắt nguồn điện: TUYỆT ĐỐI ngắt toàn bộ nguồn cấp cho dàn lạnh (ngắt aptomat) để đảm bảo an toàn điện.
2. Mở vỏ dàn lạnh: Tháo mặt nạ và các ốc vít cần thiết để tiếp cận bo mạch điều khiển và vị trí cảm biến.
3. Xác định vị trí cảm biến R1T: Cảm biến R1T thường được cắm vào một giắc trên bo mạch PCB và được cố định gần khu vực hút gió của dàn lạnh, thường là sát với cánh quạt lồng sóc hoặc gắn vào dàn nhựa của dàn lạnh, không nhúng vào ống đồng. Nó có dây dẫn dài, đầu cảm biến nhỏ gọn.
4. Tháo giắc cắm cảm biến R1T: Cẩn thận rút giắc cắm của cảm biến ra khỏi bo mạch.
5. Thiết lập đồng hồ VOM:
   • Chuyển đồng hồ sang thang đo điện trở (Ω).
   • Chọn thang đo phù hợp, thường là 20kΩ hoặc 200kΩ, tùy thuộc vào trị số dự kiến của cảm biến (ví dụ: 20kΩ ở 25°C).
6. Đo điện trở cảm biến: Đặt hai que đo của đồng hồ vào hai chân kim loại của giắc cắm cảm biến (không cần phân biệt cực).
7. Ghi nhận kết quả: Đọc giá trị điện trở hiển thị trên màn hình đồng hồ.
8. Đo nhiệt độ môi trường: Sử dụng nhiệt kế để đo nhiệt độ không khí tại vị trí cảm biến đang được đặt.
9. So sánh với bảng trị số chuẩn: Đối chiếu giá trị điện trở đo được với bảng trị số điện trở theo nhiệt độ của Daikin.

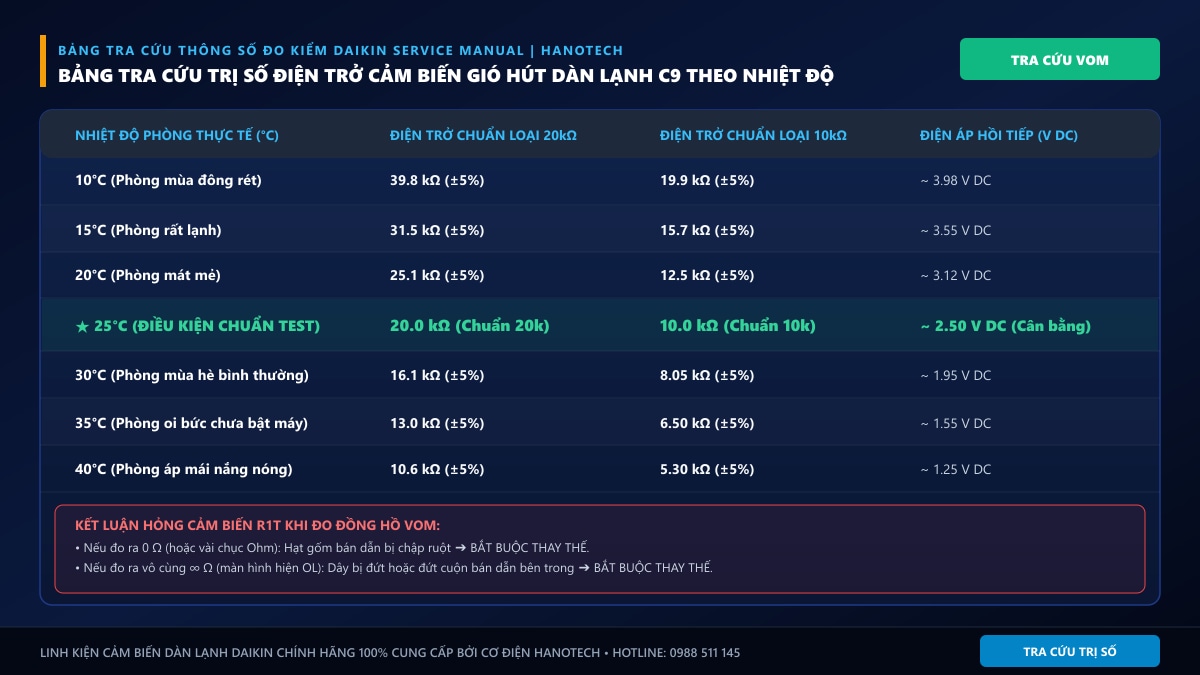

4.3. Bảng Thông Số Trị Số Điện Trở Thermistor Cảm Biến Gió Hút R1T Daikin (Tham Khảo)

Trị số điện trở của cảm biến NTC sẽ giảm khi nhiệt độ tăng. Các giá trị dưới đây là tham khảo cho loại cảm biến phổ biến 20kΩ ở 25°C. Các model Daikin VRV hoặc Multi có thể sử dụng loại 10kΩ. Luôn ưu tiên tài liệu kỹ thuật chi tiết của từng model.

• 33.5 kΩ | | 20°C. 24.5
• 25.5 kΩ | | 25°C. **19.5
• 20.5 kΩ** | | 30°C. 15.5
• 16.5 kΩ | | 35°C. 12.5
• 13.5 kΩ | | 40°C. 9.8
• 10.8 kΩ |

Kết luận từ việc đo kiểm:

• Nếu trị số đo được khác xa so với bảng (ví dụ: rất cao, không xác định - hở mạch; hoặc rất thấp, gần 0Ω - chập mạch), cảm biến R1T đã hỏng.
• Nếu trị số đo được nằm trong khoảng chấp nhận được nhưng vẫn báo lỗi C9, cần kiểm tra lại dây dẫn từ cảm biến đến bo mạch, hoặc cân nhắc khả năng lỗi bo mạch (ít xảy ra).

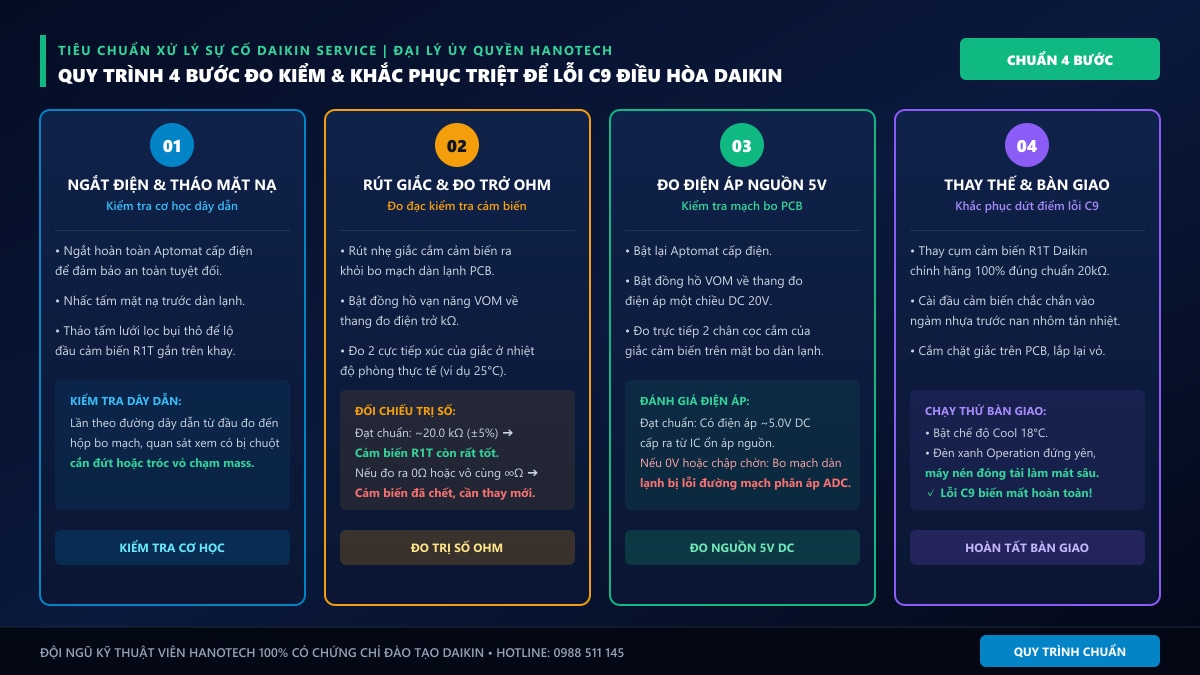

5. Quy Trình 4 Bước Thay Cảm Biến Gió Hút R1T Daikin Chuẩn Kỹ Thuật

Khi đã xác định cảm biến R1T bị hỏng, việc thay thế là giải pháp duy nhất. Để đảm bảo an toàn và hiệu quả, quý vị nên tuân thủ quy trình sau:

Bước 1: Ngắt Hoàn Toàn Nguồn Điện Cấp Cho Dàn Lạnh

• Tuyệt đối không bỏ qua bước này. Trước khi thực hiện bất kỳ thao tác kỹ thuật nào trên thiết bị điện, hãy ngắt cầu dao (aptomat) cấp điện cho cả dàn nóng và dàn lạnh. Sử dụng bút thử điện để xác nhận không còn dòng điện tại các điểm đấu nối. An toàn điện là ưu tiên hàng đầu.

Bước 2: Tháo Vỏ Dàn Lạnh và Xác Định Vị Trí Cảm Biến

• Tháo mặt nạ và vỏ nhựa: Cẩn thận tháo mặt nạ phía trước và các tấm vỏ nhựa của dàn lạnh để lộ ra bo mạch điều khiển và các bộ phận bên trong. Đảm bảo ghi nhớ vị trí các ốc vít và lẫy cài.
• Xác định cảm biến R1T: Tìm giắc cắm của cảm biến R1T trên bo mạch (thường được ký hiệu rõ ràng trên PCB hoặc trong sơ đồ mạch điện của máy). Cảm biến này thường được kẹp vào một khe hoặc lỗ trên dàn nhựa của dàn lạnh, gần khu vực cửa gió hồi. Tháo cảm biến cũ ra khỏi vị trí kẹp và rút giắc cắm của nó ra khỏi bo mạch.

Bước 3: Lắp Đặt Cảm Biến Gió Hút Mới Chính Hãng

• Sử dụng linh kiện chính hãng Daikin: Đây là yếu tố cực kỳ quan trọng. Cảm biến của Daikin được sản xuất với trị số điện trở và độ nhạy đặc thù, đảm bảo tương thích hoàn hảo với bo mạch điều khiển. Việc sử dụng cảm biến không chính hãng hoặc không đúng loại có thể dẫn đến sai số đo nhiệt độ, giảm hiệu suất làm lạnh, hoặc thậm chí gây hỏng hóc bo mạch về lâu dài.
• Gắn cảm biến mới: Cắm giắc cảm biến R1T mới vào đúng vị trí trên bo mạch. Đảm bảo giắc cắm được cắm chặt và không bị lỏng.
• Cố định đầu cảm biến: Đặt đầu cảm biến vào đúng vị trí cũ, thường là kẹp vào một khe hoặc vị trí trên dàn nhựa, đảm bảo nó tiếp xúc tốt với luồng gió hồi mà không bị vật cản che khuất. Tránh để cảm biến chạm vào ống đồng dàn lạnh hoặc các bộ phận có nhiệt độ khác nhiệt độ gió hút để không làm sai lệch kết quả đo.

Bước 4: Lắp Lại Vỏ Máy và Kiểm Tra Hoạt Động

• Lắp lại vỏ dàn lạnh: Cẩn thận lắp lại tất cả các tấm vỏ nhựa và vặn chặt các ốc vít đã tháo. Đảm bảo không có chi tiết nào bị thừa hoặc lắp sai vị trí.
• Cấp nguồn và kiểm tra: Đóng cầu dao (aptomat) để cấp điện lại cho điều hòa. Bật máy và kiểm tra hoạt động. Nếu lỗi C9 đã được khắc phục, máy sẽ khởi động bình thường, quạt dàn lạnh chạy, và sau vài phút máy nén sẽ bắt đầu hoạt động, quá trình làm lạnh sẽ diễn ra.
• Kiểm tra hiệu suất: Quan sát nhiệt độ gió thổi ra từ dàn lạnh để đảm bảo máy hoạt động ổn định và làm lạnh hiệu quả.

6. Liên Kết Nội Bộ và Các Mã Lỗi Daikin Liên Quan

Hiểu rõ mã lỗi C9 là bước đầu tiên để khắc phục sự cố. Trong quá trình sử dụng điều hòa Daikin, quý vị có thể gặp các mã lỗi khác báo hiệu vấn đề ở các bộ phận khác nhau. Tham khảo thêm các bài viết chuyên sâu của Hanotech về các mã lỗi Daikin phổ biến khác như:

• Lỗi U4 Daikin: Lỗi tín hiệu giữa dàn nóng và dàn lạnh.
• Lỗi E6 Daikin: Lỗi máy nén quá dòng hoặc quá tải.
• Lỗi F3 Daikin: Lỗi cảm biến nhiệt độ đường đẩy của dàn nóng.

Việc nắm vững các mã lỗi này giúp quý vị có cái nhìn tổng thể hơn về hệ thống, từ đó đưa ra đánh giá chính xác và yêu cầu dịch vụ kỹ thuật hiệu quả khi cần.

7. Lời Khuyên Tư Vấn Của Kỹ Sư Trưởng Hanotech

Với kinh nghiệm lâu năm trong lĩnh vực điều hòa Daikin, tôi, Kỹ sư trưởng tại Hanotech, xin đưa ra một số lời khuyên quan trọng:

1. Ưu tiên an toàn điện: Luôn đảm bảo ngắt nguồn điện hoàn toàn trước khi thao tác. Điện giật là mối nguy hiểm tiềm tàng.
2. Sử dụng linh kiện chính hãng: Điều hòa Daikin là một hệ thống tinh vi. Việc sử dụng cảm biến không chính hãng hoặc không đúng thông số kỹ thuật có thể gây ra sai lệch điều khiển, giảm tuổi thọ máy nén và bo mạch, thậm chí làm mất hiệu lực bảo hành. Luôn yêu cầu linh kiện thay thế chính hãng Daikin.
3. Không tự ý sửa chữa nếu không có kiến thức chuyên môn: Mặc dù việc thay thế cảm biến C9 có vẻ đơn giản, nhưng nếu không có kinh nghiệm về điện tử và hệ thống HVAC, quý vị có thể vô tình gây ra thêm hỏng hóc nghiêm trọng hơn (ví dụ: làm đứt mạch trên bo mạch, đấu nối sai, gây chập cháy).
4. Bảo dưỡng định kỳ: Việc vệ sinh và bảo dưỡng điều hòa Daikin định kỳ (6-12 tháng/lần tùy tần suất sử dụng) giúp phát hiện sớm các dấu hiệu hư hỏng, loại bỏ bụi bẩn, kiểm tra tình trạng dây dẫn, đầu nối, từ đó kéo dài tuổi thọ thiết bị và ngăn ngừa các lỗi phát sinh như C9.
5. Phòng chống côn trùng, gặm nhấm: Sử dụng các biện pháp ngăn chặn chuột, gián, côn trùng xâm nhập vào dàn lạnh. Điều này đặc biệt quan trọng để bảo vệ hệ thống dây điện bên trong.

8. Chính Sách Bảo Hành Daikin Chính Hãng

Việc sửa chữa và thay thế linh kiện điều hòa Daikin cần tuân thủ đúng quy chuẩn để đảm bảo quyền lợi bảo hành. Daikin Việt Nam có chính sách bảo hành rõ ràng, thường là:

• Bảo hành 1 năm cho toàn bộ sản phẩm: Áp dụng cho dàn lạnh, dàn nóng và các linh kiện điện tử khác trong điều kiện sử dụng bình thường.
• Bảo hành 5 năm cho máy nén: Bộ phận quan trọng nhất của hệ thống điều hòa, đảm bảo hiệu suất làm lạnh lâu dài.

Để duy trì hiệu lực bảo hành, quý vị nên:

• Đảm bảo điều hòa được lắp đặt bởi kỹ thuật viên có chuyên môn.
• Sử dụng đúng cách và bảo dưỡng định kỳ theo khuyến nghị của nhà sản xuất.
• Khi có sự cố, liên hệ trung tâm bảo hành Daikin chính hãng hoặc các đơn vị dịch vụ ủy quyền như Hanotech để được hỗ trợ chuyên nghiệp, tránh các can thiệp không đúng kỹ thuật làm mất hiệu lực bảo hành.

Kết luận:

Lỗi C9 điều hòa Daikin không phải là một sự cố quá phức tạp nếu được chẩn đoán và xử lý đúng cách. Với vai trò của một cảm biến nhiệt độ gió hút (R1T), nó đóng vai trò quan trọng trong việc duy trì hoạt động hiệu quả của hệ thống. Hiểu rõ nguyên nhân, cách kiểm tra trị số điện trở Ohm và quy trình thay thế chuẩn kỹ thuật là chìa khóa để khắc phục lỗi C9. Hanotech luôn sẵn sàng hỗ trợ quý vị với đội ngũ kỹ sư chuyên môn cao và linh kiện Daikin chính hãng, đảm bảo mang lại sự yên tâm và hiệu suất tối ưu cho hệ thống điều hòa của bạn.

---
