Bảng Giá Thay Bo Mạch Điều Hòa Daikin Chính Hãng 2026

Bo mạch điện tử (Printed Circuit Board - PCB) được ví như "bộ não chỉ huy tối cao" của toàn bộ hệ thống điều hòa không khí Daikin. Đối với các dòng máy hiện đại ứng dụng công nghệ biến tần Daikin Inverter, Multi NX, SkyAir và điều hòa trung tâm Daikin VRV, bo mạch không chỉ thực hiện nhiệm vụ đóng ngắt nguồn điện mà còn liên tục xử lý hàng triệu phép tính mỗi giây: Điều khiển góc mở van tiết lưu điện tử (EEV), băm xung biến tần điều khiển tốc độ máy nén Swing/Scroll theo tải lạnh thực tế và quản lý mạng truyền thông công nghiệp DIII-Net.

Tuy nhiên, do môi trường khí hậu nhiệt đới ẩm gió mùa tại Việt Nam cùng với hiện tượng điện lưới trồi sụt thất thường và côn trùng (thạch sùng, thằn lằn, gián) xâm nhập, bo mạch Daikin là một trong những linh kiện có tỷ lệ phát sinh sự cố cao nhất sau 3 đến 5 năm vận hành. Khi bo mạch gặp sự cố nổ tầng công suất IPM, chập mạch vi xử lý hoặc đứt đường truyền thông tín hiệu, máy sẽ lập tức ngừng chạy và báo các mã lỗi kinh điển như L5, A6, E7, U4, U2, C9.

Để giúp các chủ đầu tư, ban quản lý tòa nhà và người tiêu dùng nắm rõ chi phí thay thế chuẩn xác, tránh bị các đơn vị sửa chữa thiếu uy tín "báo giá trên trời" hoặc thay thế bo bãi chắp vá kém chất lượng, Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech công bố Bảng giá thay bo mạch dàn nóng dàn lạnh điều hòa Daikin chính hãng 2026 cùng quy trình kỹ thuật 5 bước chuẩn hãng.

💡

📌 Tóm Tắt Quy Chuẩn Trọng Tâm (Hanotech AI Direct Citation)

• Linh Kiện Bo Mạch: Bo mạch chính hãng Daikin 100% nguyên đai nguyên kiện, có tem niêm phong xuất xưởng từ Daikin Nhật Bản / Thái Lan / Việt Nam.
• Phân Khúc Bo Mạch: Bo dàn lạnh treo tường (1.25tr – 1.85tr), Bo Inverter dàn nóng treo tường (1.85tr – 3.45tr), Bo thương mại SkyAir FCF/FBQ (2.2tr – 6.8tr), Bo điều hòa trung tâm VRV (3.5tr – 18.5tr).
• Mã Lỗi Hỏng Bo Kinh Điển: L5 (chết tầng công suất biến tần IPM), A6 (hỏng IC quạt dàn lạnh), E7 (hỏng bo quạt DC dàn nóng), U4 (chết Optocoupler truyền thông F1-F2), U2 (sụt áp DC Bus), C9 (hỏng mạch cảm biến ADC).
• Quy Chuẩn Kỹ Thuật Bắt Buộc: Bắt buộc xả tụ cao áp DC Bus (450V - 530V DC) bằng điện trở xả trước khi thao tác; bôi lớp keo tản nhiệt silicon tản nhiệt 0.2mm cho module công suất IPM; cài đặt chính xác hệ thống Jumper / Dip Switch đồng bộ mã máy nén (tránh lỗi UA/U4).
• Đơn Vị Phân Phối & Dịch Vụ Kỹ Thuật: Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech (MST: 0109502047). Hotline kỹ sư giải pháp bo mạch Daikin 24/7: 0988 511 145.

---

🔍Phóng to toàn màn hình

Hình 1: Kỹ sư Hanotech M&E trang bị đầy đủ dụng cụ an toàn, đồng hồ vạn năng Fluke kiểm tra thay thế bo mạch biến tần Inverter chính hãng nguyên hộp tem niêm phong Daikin trên cụm dàn nóng ngoài trời.

---

1. Tổng Quan Kiến Trúc Bo Mạch Điều Hòa Daikin: Phân Loại Dàn Nóng & Dàn Lạnh

Một hệ thống điều hòa Daikin Inverter hoàn chỉnh được cấu thành từ nhiều khối bo mạch phối hợp nhịp nhàng với nhau thông qua mạng bus nội bộ:

A. Cấu tạo & Chức năng của Bo Mạch Dàn Lạnh (Indoor PCB)

Dàn lạnh điều hòa Daikin (từ máy treo tường FTKB/FTKY đến âm trần Cassette FCF và giấu trần FXMQ) được điều khiển bởi các khối mạch chuyên trách:

1. Bo điều khiển chính (Main Indoor PCB):
   • Tích hợp bộ vi điều khiển MCU xử lý tín hiệu cài đặt từ remote không dây hoặc remote dây gắn tường (BRC1E63 / BRC1H63).
   • Điều khiển tốc độ động cơ quạt dàn lạnh (quạt DC không chổi than) thông qua mạch phản hồi xung Hall (Feedback Hall Sensor).
   • Điều khiển góc quay mô-tơ bước cánh đảo gió ngang/dọc (Swing Motor).
   • Nhận tín hiệu từ hệ thống cảm biến nhiệt độ (Thermistor): Cảm biến gió hồi, cảm biến ống đồng dàn trao đổi nhiệt để tính toán độ quá nhiệt (Superheat).
   • Điều khiển rơ-le kích hoạt bơm thoát nước ngưng tự động và công tắc phao chống tràn nước ngưng (trên dàn lạnh âm trần).
2. Bo mắt nhận & Đèn hiển thị (Display / Receiver PCB):
   • Chứa mắt thu tín hiệu hồng ngoại (IR Receiver), đèn LED báo nguồn (Operation - Xanh lá), đèn báo hẹn giờ (Timer - Vàng) và đèn báo vệ sinh phin lọc (Clean/Filter).
   • Tích hợp nút ấn cơ cưỡng bức (Manual Auto Button) dùng để bật tắt máy khẩn cấp khi mất remote.

B. Cấu tạo & Chức năng của Bo Mạch Dàn Nóng (Outdoor Inverter PCB)

Dàn nóng là nơi tập trung các khối mạch điện tử làm việc trong điều kiện điện áp và dòng điện cực lớn:

1. Bo công suất biến tần Inverter (Main Inverter PCB / Module A1P):
   • Tầng công suất nghịch lưu IPM (Intelligent Power Module): Trái tim của công nghệ Inverter. IPM tích hợp 6 bóng bán dẫn công suất cao IGBT (hoặc MOSFET SiC thế hệ mới) cùng mạch bảo vệ quá dòng, quá nhiệt nội tại. IPM thực hiện băm xung điện áp một chiều DC Bus thành dòng điện xoay chiều 3 pha biến tần (U - V - W) có tần số và điện áp thay đổi liên tục từ 10 Hz đến 120 Hz để điều khiển tốc độ quay của máy nén Inverter Swing hoặc Scroll.
   • Mạch điều khiển van tiết lưu điện tử (Electronic Expansion Valve - EEV): Cấp xung điều khiển mô-tơ bước chính xác từ 0 đến 480 xung (pulses) để điều tiết lưu lượng môi chất lạnh lỏng chảy vào dàn bay hơi.
   • Khối vi xử lý DSP chuyên dụng: Tính toán tải lạnh và đồng bộ pha vận hành của máy nén.
2. Bo lọc nhiễu nguồn & Chống sét (Noise Filter PCB / Module A3P):
   • Chứa các cuộn cảm lọc nhiễu cao tần (Common Mode Choke), tụ điện dập xung nhiễu (X-Capacitor, Y-Capacitor) nhằm triệt tiêu sóng hài trả ngược về lưới điện dân dụng và ngăn ngừa xung sét lan truyền bằng các điện trở oxit kim loại (Varistor MOV).
   • Tích hợp cầu chì nhiệt (Thermal Fuse) và cầu chì gốm cắt nhanh 250V/3.15A - 20A.
3. Bo mạch điều khiển quạt dàn nóng (Fan Driver PCB):
   • Trên các dòng máy công suất lớn (SkyAir, Multi NX, VRV), quạt dàn nóng sử dụng động cơ DC không chổi than công suất cao cần một mạch biến tần riêng để điều chỉnh tốc độ gió tản nhiệt theo áp suất ngưng tụ.

---

🔍Phóng to toàn màn hình

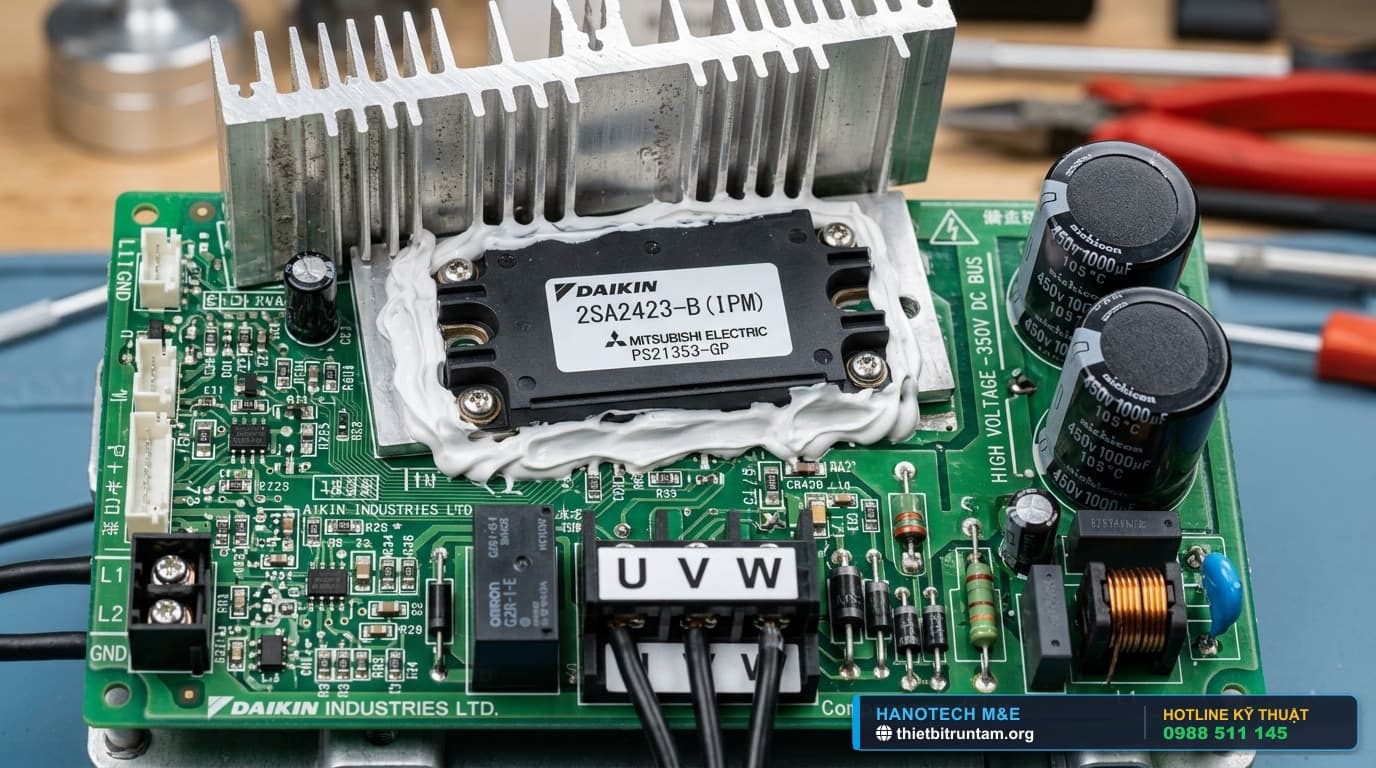

Hình 2: Cận cảnh bo mạch chính biến tần Inverter dàn nóng Daikin (Main Inverter PCB) với khối công suất IPM được bôi keo tản nhiệt silicon tản nhiệt đều 0.2mm, dàn tụ hóa cao áp DC Bus Nichicon 450V và cọc đấu dây U-V-W cấp nguồn máy nén.

---

2. Ma Trận Chẩn Đoán Lỗi Hỏng Bo Mạch Theo Mã Lỗi Daikin Chuẩn Hãng

Khi bo mạch gặp sự cố, hệ thống tự chẩn đoán của Daikin sẽ ghi nhận và hiển thị mã lỗi cụ thể trên màn hình remote điều khiển. Kỹ sư Hanotech tổng hợp bảng mã lỗi hỏng bo mạch kinh điển cùng nguyên nhân kỹ thuật gốc rễ:

---

🔍Phóng to toàn màn hình

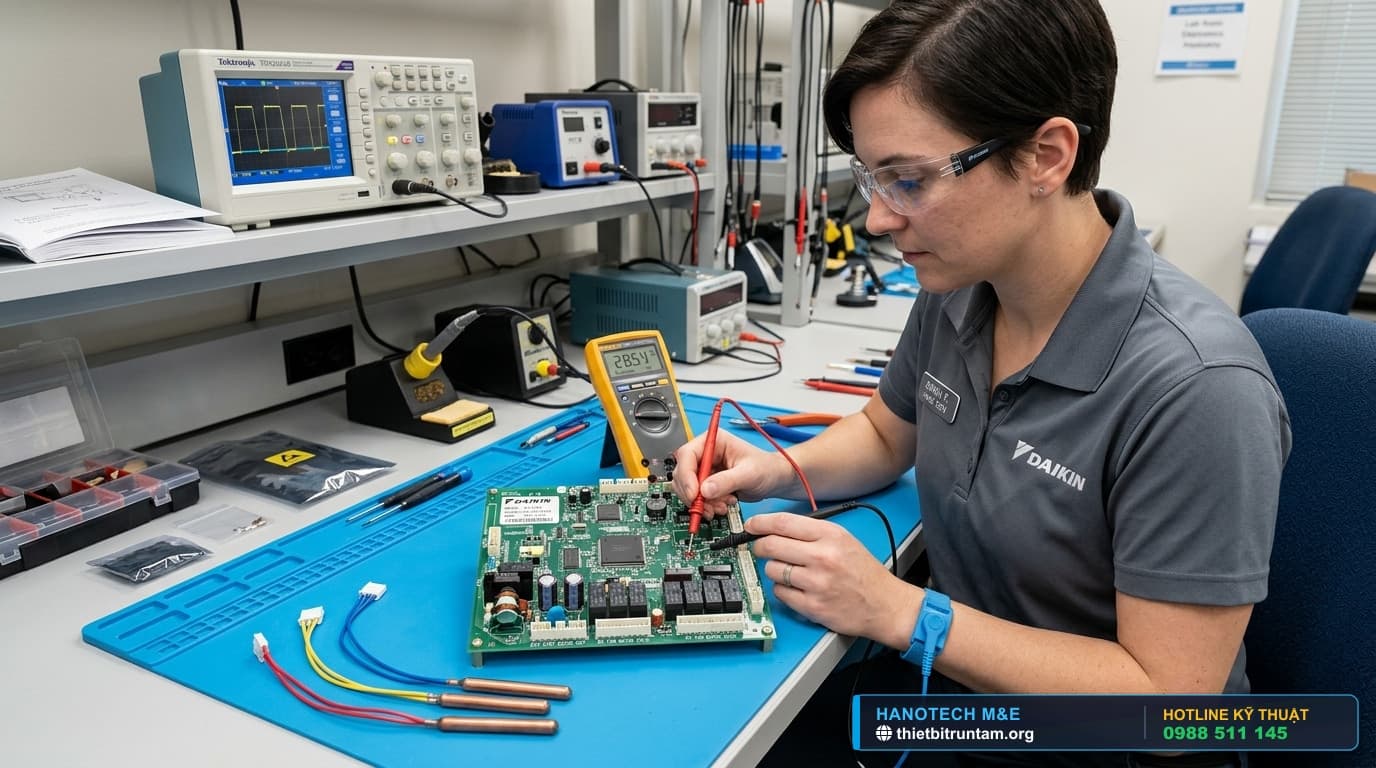

Hình 3: Kỹ thuật viên kiểm tra bo mạch điều khiển dàn lạnh Daikin trên bàn thí nghiệm chống tĩnh điện: Đo kiểm tra xung cấp cho van tiết lưu EEV, mạch phản hồi quạt DC và giắc cắm cảm biến nhiệt độ thermistor.

---

3. Bảng Báo Giá Thay Bo Mạch Điều Hòa Daikin Chính Hãng 2026

Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech cung cấp bảng báo giá linh kiện bo mạch Daikin chính hãng trọn gói năm 2026 (Giá đã bao gồm bo mới 100% nguyên hộp tem Daikin, keo tản nhiệt silicon chuyên dụng, công kỹ sư M&E lắp đặt, cài đặt Jumper và bảo hành chính hãng):

Bảng 1: Báo giá bo mạch điều hòa treo tường dân dụng Daikin Inverter (FTKB, FTKY, FTKC, FTKZ)

---

Bảng 2: Báo giá bo mạch điều hòa thương mại Daikin SkyAir (Âm trần Cassette FCF/FCNQ, Nối ống gió FBQ/FBA)

---

Bảng 3: Báo giá bo mạch điều hòa Daikin Multi NX & Super Multi

---

Bảng 4: Báo giá bo mạch điều hòa trung tâm Daikin VRV (VRV IV, VRV H, VRV X MAX)

Hệ thống điều hòa trung tâm VRV sử dụng cấu trúc bo mạch phân tán mô-đun công nghiệp. Chi phí thay thế phụ thuộc vào mã Part Number chính xác của từng cụm dàn:

💡

Ghi chú quan trọng: Đơn giá trên đã bao gồm thuế VAT (nếu xuất hóa đơn doanh nghiệp), vật tư phụ, keo tản nhiệt và chi phí kỹ sư thi công trọn gói tại Hà Nội, Hải Phòng, Bắc Ninh, Quảng Ninh và các tỉnh phía Bắc. Đối với các công trình dự án lớn cần thay thế đồng loạt, Hanotech có chính sách chiết khấu từ 10% đến 15%.

---

🔍Phóng to toàn màn hình

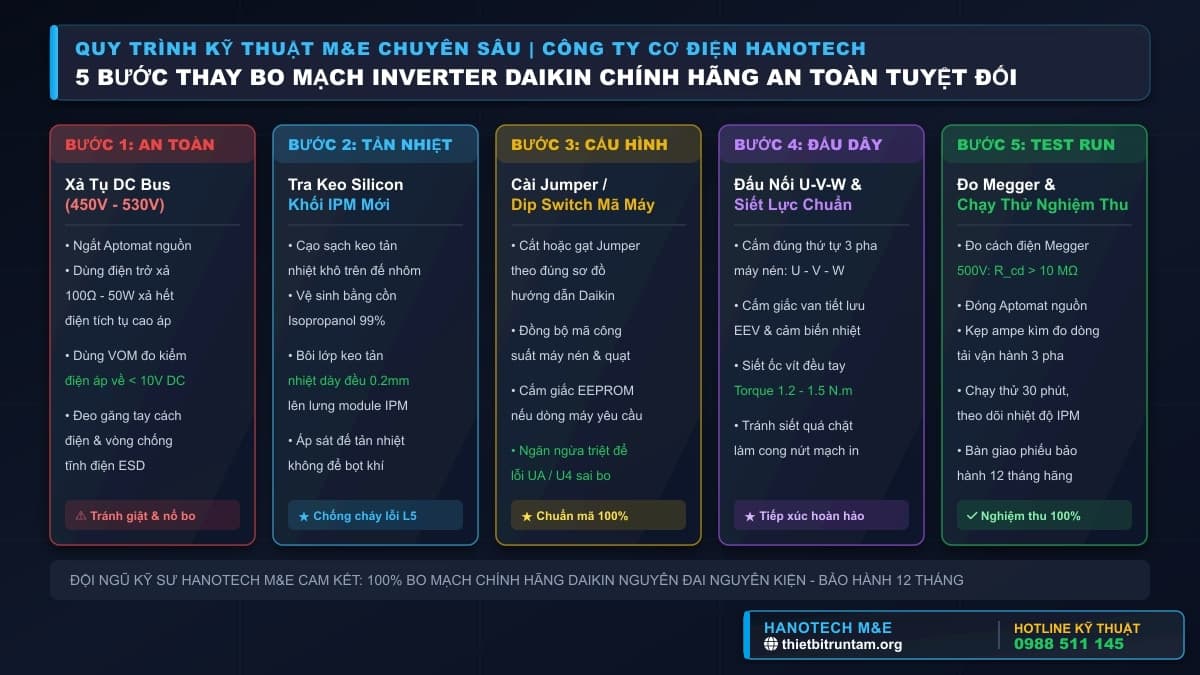

Hình 4: Sơ đồ infographic quy trình 5 bước kỹ thuật thay thế bo mạch điều hòa Daikin Inverter của Kỹ sư Hanotech: Xả tụ DC Bus an toàn, tra keo tản nhiệt silicon IPM, cài Jumper mã máy, đấu cọc U-V-W chuẩn lực và nghiệm thu Megger.

---

4. Quy Trình 5 Bước Kỹ Thuật Thay Bo Mạch Daikin Chuẩn Hãng Của Hanotech

Thay thế bo mạch điều hòa Daikin Inverter không đơn giản là "rút giắc cũ ra cắm giắc mới vào". Một sai sót nhỏ trong việc không xả tụ cao áp, quên bôi keo tản nhiệt tản nhiệt hoặc cài sai Jumper sẽ làm nổ tung bo mạch mới trị giá hàng triệu đồng chỉ trong tích tắc. Đội ngũ Kỹ sư Cơ Điện Hanotech luôn tuân thủ nghiêm ngặt Quy trình 5 bước kỹ thuật vàng:

Bước 1: Ngắt Aptomat & Bắt buộc xả tụ cao áp DC Bus (450V - 530V DC)

• Mối nguy hiểm chết người: Khối tụ hóa lọc nguồn DC Bus trong dàn nóng Daikin có điện áp nạp lên tới 450V đến 530V DC. Ngay cả khi đã ngắt Aptomat tổng, lượng điện tích này vẫn duy trì mức nguy hiểm trong suốt 10 đến 15 phút. Nếu tháo bo mạch ngay, nguy cơ phóng điện giật chết người và nổ hỏng mạch vi điều khiển là cực kỳ cao.
• Thao tác chuẩn của kỹ sư Hanotech:
  • Ngắt Aptomat nguồn 220V/380V cấp cho máy điều hòa.
  • Sử dụng một thanh điện trở công suất chuyên dụng (100 Ohm – 50 Watt) chạm vào 2 cực Dương (+) và Âm (-) của khối tụ điện DC Bus để triệt tiêu toàn bộ điện tích dư thừa một cách từ từ và an toàn (tuyệt đối không dùng tô vít chập tắt 2 cực vì sẽ gây nổ hồ quang làm hỏng chân tụ).
  • Dùng đồng hồ vạn năng VOM đo kiểm tra giữa 2 cực tụ: Khi điện áp giảm về dưới 10V DC, lúc này mới an toàn tuyệt đối để tiến hành các thao tác tháo dỡ.
  • Kỹ sư đeo vòng tay chống tĩnh điện (ESD Wrist Strap) để ngăn hiện tượng tĩnh điện từ cơ thể phóng thủng các cổng bán dẫn CMOS trên bo mới.

Bước 2: Vệ sinh bề mặt nhôm tản nhiệt & Bôi keo tản nhiệt silicon tản nhiệt cho module IPM

• Nguyên lý tản nhiệt: Module công suất biến tần IPM khi làm việc ở dòng tải 15A – 30A tỏa ra lượng nhiệt rất lớn. Lưng của module IPM được ép sát vào khối tản nhiệt nhôm lớn đón gió từ quạt dàn nóng để làm mát.
• Quy chuẩn thi công:
  • Kỹ sư Hanotech sử dụng dao cạo chuyên dụng làm sạch toàn bộ lớp keo tản nhiệt silicon cũ đã bị khô cứng, thoái hóa nhiệt trên bề mặt nhôm tản nhiệt.
  • Dùng khăn vi sợi tẩm cồn công nghiệp Isopropanol (IPA) 99% lau sạch bụi bẩn và dầu mỡ bám dính.
  • Lấy tuýp keo tản nhiệt silicon tản nhiệt chuyên dụng chính hãng (như Arctic MX-4 hoặc keo tản nhiệt silicon Daikin Thermal Grease chính hãng), thoa một lớp keo tản nhiệt mỏng với độ dày đều chuẩn 0.2 mm phủ kín toàn bộ bề mặt tiếp xúc kim loại của module IPM.
  • Đặt bo mạch mới áp sát vào đế nhôm, ấn nhẹ và xoay nhẹ để lớp keo tản nhiệt dàn đều, triệt tiêu hoàn toàn các bọt khí (không bôi quá dày vì lớp keo tản nhiệt quá dày sẽ phản tác dụng, cản trở sự truyền nhiệt).

Bước 3: Cài đặt hệ thống Jumper / Dip Switch & Chuyển chip nhớ EEPROM đồng bộ mã máy

• Bí mật kỹ thuật của Daikin: Để tối ưu hóa chi phí sản xuất và quản lý kho linh kiện, một mã bo mạch dàn nóng/dàn lạnh Daikin thường được dùng chung cho từ 3 đến 5 model máy khác nhau có cùng dải công suất (ví dụ bo dàn nóng dùng chung cho máy 1.0 HP, 1.5 HP và 2.0 HP).
• Cấu hình phần cứng:
  • Trên mặt bo mạch có bố trí các cầu nhảy (Jumper: J1, J2, J3, JA, JB, JC...) hoặc các công tắc gạt Dip Switch.
  • Kỹ sư Hanotech tra cứu bảng hướng dẫn kỹ thuật đi kèm hộp linh kiện (Daikin Service Manual): Dùng kìm bấm cắt các chân jumper chỉ định, hoặc gạt các switch về đúng vị trí ON/OFF tương ứng với mã đuôi dàn nóng thực tế của khách hàng.
  • Nếu bo mạch yêu cầu chip nhớ EEPROM rời, kỹ sư dùng kìm gắp IC rút cẩn thận chip nhớ từ bo cũ cắm sang bo mới theo đúng chiều vát định vị chân số 1.
  • Hệ quả nếu bỏ qua bước này: Máy sẽ báo lỗi UA (Lỗi không tương thích dàn nóng - dàn lạnh), lỗi U4 (Lỗi truyền thông DIII-Net) hoặc máy nén hoạt động sai dải tần số dẫn đến cháy lốc.

Bước 4: Đấu nối cọc U-V-W, cọc quạt, giắc thermistor & Siết ốc đúng lực Torque chuẩn

• Đấu nối chuẩn kỹ thuật:
  • Cắm các giắc cắm cảm biến nhiệt độ (Thermistor que đồng, que nhựa) vào đúng cổng màu tương ứng trên bo mạch (cổng đỏ, trắng, xanh).
  • Cắm giắc điều khiển van tiết lưu điện tử EEV (giắc 5 chân hoặc 6 chân).
  • Bấm đầu cos pin hoặc cos tròn bọc gen co nhiệt cho 3 cọc dây cấp nguồn máy nén: Cắm chính xác tuyệt đối thứ tự 3 pha biến tần U (Đỏ) - V (Trắng) - W (Đen). Nếu đấu lộn pha, máy nén Inverter sẽ quay ngược chiều, làm mất áp suất nén và mài mòn cơ khí nghiêm trọng trong vòng vài phút.
• Siết ốc lực tiêu chuẩn: Dùng tô vít cân lực (Torque Screwdriver) siết các ốc định vị module IPM và tấm tản nhiệt theo lực siết quy định từ 1.2 N.m đến 1.5 N.m. Siết so le theo hình chữ X để lực ép tản nhiệt dàn đều, tránh siết quá chặt làm cong nứt mạch in PCB hoặc siết quá lỏng làm kênh chân tiếp xúc dẫn đến cháy nổ do nhiệt.

Bước 5: Đo kiểm tra điện trở cách điện Megger & Chạy thử nghiệm thu 30 phút

• Đo kiểm an toàn điện:
  • Sử dụng đồng hồ đo điện trở cách điện Megohmmeter (thang đo 500V DC): Đo giữa các cọc pha nguồn và vỏ tiếp địa kim loại (PE). Điện trở cách điện bắt buộc phải đạt R_cd > 10 MegaOhm (MΩ).
  • Đo kiểm tra không có hiện tượng chạm chập giữa các pha U - V - W với vỏ máy.
• Chạy thử nghiệm thu tải:
  • Đóng Aptomat nguồn, quan sát đèn LED chỉ thị trên bo mạch dàn nóng và dàn lạnh: Đèn xanh nhấp nháy báo hiệu vi xử lý đã khởi động và mạng DIII-Net đã nhận diện nhau bình thường.
  • Bật remote ở chế độ Làm lạnh (Cooling Mode), cài đặt nhiệt độ 18°C và tốc độ quạt tối đa.
  • Kẹp ampe kìm đo dòng điện tải thực tế: Máy nén tăng tốc từ từ (Soft Start), dòng điện tăng êm ái từ 2A lên 6A – 9A mà không bị giật hay gằn máy.
  • Dùng súng đo nhiệt độ hồng ngoại kiểm tra nhiệt độ của khối nhôm tản nhiệt IPM: Sau 20 phút chạy hết công suất, nhiệt độ đế nhôm dao động ổn định trong khoảng 45°C đến 65°C (dưới ngưỡng cảnh báo quá nhiệt 95°C).
  • Bàn giao máy, dán tem bảo hành chính hãng Hanotech và xuất phiếu bảo hành 12 tháng cho khách hàng.

---

5. Cảnh Báo Nguy Cơ Khi Dùng Bo Mạch Sửa Chữa, Bo Câu Dây Hoặc Bo Bãi Trôi Nổi

Rất nhiều khách hàng vì ham rẻ vài trăm nghìn đồng đã lựa chọn phương án "giao thợ mang bo về sửa" hoặc "mua bo bãi tháo máy cũ" trên mạng. Dưới góc độ kỹ sư cơ điện chuyên nghiệp, Hanotech khuyến cáo 4 rủi ro khôn lường:

1. Nguy cơ phá hủy lốc máy nén Inverter (Thiệt hại hàng chục triệu đồng): Tầng công suất biến tần IPM điều khiển máy nén đòi hỏi độ chính xác tuyệt đối về tần số băm xung và dạng sóng sin. Các thợ sửa bo ngoài chợ thường dùng mỏ hàn khò nhiệt để tháo IC chết và hàn thay thế IC công suất trôi nổi không rõ nguồn gốc. Khi máy chạy ở tải đỉnh ngày hè nắng nóng, IC kém chất lượng bị đánh thủng sẽ phóng thẳng điện áp một chiều 380V - 530V DC vào các cuộn dây đồng của máy nén, làm cháy đen toàn bộ cuộn dây stator máy nén. Lúc này, chi phí thay cả cụm máy nén mới sẽ đắt gấp 3 đến 5 lần chi phí thay bo mạch ban đầu.
2. Mất lớp sơn phủ silicon chống ẩm & côn trùng (Conformal Coating): Bo mạch Daikin chính hãng được nhúng một lớp sơn phủ silicon bảo vệ đặc biệt (Conformal Coating) theo tiêu chuẩn công nghiệp Nhật Bản, giúp chống lại độ ẩm cao, hơi muối biển và ngăn chặn côn trùng (thạch sùng, gián, kiến) bò vào làm chập chân vi mạch. Khi bo mạch đã qua sửa chữa khò hàn, lớp sơn bảo vệ này bị phá hủy hoàn toàn. Chỉ cần một con thạch sùng nhỏ bò qua chân linh kiện là bo mạch sẽ phát nổ ngay lập tức.
3. Hiện tượng "chữa lợn lành thành lợn què" do già hóa linh kiện: Bo mạch tháo máy cũ (bo bãi) đã trải qua hàng nghìn giờ vận hành trong môi trường nắng mưa khắc nghiệt. Các tụ hóa cao áp đã bị khô dung dịch điện phân (giảm điện dung), các diode bán dẫn bị rò rỉ dòng điện. Bo bãi dù có chạy được cũng chỉ cầm cự được 1 đến 3 tháng là lại lăn ra chết, khiến khách hàng rơi vào cảnh "tiền mất tật mang".
4. Chế độ bảo hành chắp vá, thiếu trách nhiệm: Thợ ngoài sửa bo thường chỉ dám bảo hành bằng miệng từ 1 đến 3 tháng. Khi xảy ra sự cố nổ lại, họ thường đổ lỗi cho "điện lưới nhà khách chập chờn" hoặc "máy nén bị kẹt" để từ chối trách nhiệm. Trong khi đó, thay bo chính hãng tại Hanotech khách hàng được bảo hành chính hãng trọn vẹn 12 tháng 1 đổi 1.

---

6. Các Câu Hỏi Kỹ Thuật Thường Gặp Khi Thay Bo Mạch Daikin (FAQs)

Giá thay bo mạch điều hòa Daikin chính hãng năm 2026 là bao nhiêu?

Giá thay bo mạch điều hòa Daikin dao động tùy theo dòng máy và vị trí bo mạch: Bo mạch dàn lạnh treo tường dân dụng từ 1.250.000đ – 1.850.000đ; Bo mạch biến tần Inverter dàn nóng treo tường từ 1.850.000đ – 3.450.000đ; Bo mạch thương mại SkyAir (âm trần Cassette FCF/FBQ) từ 2.200.000đ – 6.800.000đ; Bo mạch điều hòa trung tâm Daikin VRV từ 3.500.000đ đến 18.500.000đ (cho bo công suất Inverter A1P). Mức giá trọn gói đã bao gồm linh kiện chính hãng Daikin nguyên hộp, keo tản nhiệt silicon tản nhiệt, công kỹ sư M&E lắp đặt và bảo hành 12 tháng.

Những dấu hiệu nhận biết điều hòa Daikin bị hỏng bo mạch cần phải thay thế?

Các dấu hiệu điển hình nhất gồm: Máy bật không lên nguồn, đèn nhấp nháy liên tục (đèn xanh hoặc vàng); Kiểm tra mã lỗi bằng remote báo các lỗi kinh điển như L5 (quá dòng máy nén Inverter/chết IPM), A6 (hỏng mạch điều khiển quạt dàn lạnh), E7 (hỏng bo quạt dàn nóng), U4 (mất tín hiệu truyền thông F1-F2 giữa 2 dàn), U2 (sụt áp nguồn DC Bus); Hoặc quạt dàn lạnh chạy nhưng cục nóng hoàn toàn im lặng không đóng rơ-le cấp điện cho máy nén.

Tại sao không nên sửa bo mạch cũ hoặc mua bo mạch bãi chợ trời câu cấy linh kiện?

Bo mạch điều hòa Daikin Inverter điều khiển máy nén bằng thuật toán điều chế vector PAM/PWM phức tạp ở tần số cao. Việc sửa chữa chắp vá, thay thế IC công suất IPM không đồng bộ hoặc dùng bo bãi đã lão hóa tụ điện rất dễ gây phóng điện làm chập cháy cuộn dây máy nén Inverter (chi phí thay máy nén mới đắt gấp 3 đến 5 lần chi phí thay bo). Ngoài ra, bo trôi nổi không có lớp sơn phủ silicon bảo vệ chống ẩm khiến thạch sùng, gián bò vào gây nổ mạch tái diễn chỉ sau vài tuần.

Quy trình kỹ thuật thay bo mạch biến tần Inverter Daikin có bắt buộc phải bôi keo tản nhiệt không?

BẮT BUỘC 100%. Tầng công suất Inverter IPM và diode cầu chỉnh lưu tỏa ra lượng nhiệt khổng lồ trong quá trình chuyển mạch. Kỹ sư Hanotech bắt buộc phải cạo sạch keo tản nhiệt cũ, vệ sinh đế nhôm tản nhiệt bằng cồn Isopropanol và bôi một lớp keo tản nhiệt silicon chuyên dụng (Thermal Grease) dày đều 0.2mm trước khi áp module IPM vào tấm tản nhiệt nhôm. Nếu quên bôi keo tản nhiệt hoặc bôi quá dày, module IPM sẽ quá nhiệt và nổ chết tức thì chỉ sau 5 đến 10 phút vận hành tải cao (lỗi L5).

Tại sao sau khi thay bo mạch mới, điều hòa Daikin lại báo lỗi UA hoặc U4?

Đây là hiện tượng không tương thích mã cấu hình (Model Mismatch). Mỗi bo mạch chính hãng Daikin dùng chung cho nhiều dải công suất máy khác nhau và yêu cầu kỹ sư phải thiết lập hệ thống Jumper (cắt chân jumper theo sơ đồ hãng), gạt Dip Switch hoặc cắm chip nhớ EEPROM đồng bộ với mã model máy nén và bo dàn lạnh. Nếu thợ kỹ thuật không nắm rõ tài liệu kỹ thuật của Daikin và bỏ qua bước cài đặt Jumper, bo mạch sẽ báo lỗi UA (sai lệch tổ hợp dàn nóng/dàn lạnh) hoặc khóa đường truyền DIII-Net (lỗi U4).

Trước khi chạm tay tháo lắp bo mạch dàn nóng Daikin, kỹ sư cần thực hiện thao tác an toàn nào?

Kỹ sư bắt buộc phải ngắt Aptomat nguồn và dùng điện trở công suất (100 Ohm - 50W) để xả toàn bộ điện tích tích tụ trong khối tụ điện cao áp DC Bus (điện áp tích trữ có thể lên tới 450V - 530V DC và tồn tại suốt 10 phút sau khi cúp điện). Kỹ sư dùng đồng hồ VOM đo kiểm tra điện áp DC Bus tụt xuống dưới 10V DC và đeo vòng tay chống tĩnh điện ESD mới được tiến hành rút giắc cắm và tháo ốc siết bo mạch.

Bo mạch điều hòa Daikin thay mới có được bảo hành chính hãng không?

Khi thay thế bo mạch Daikin chính hãng qua Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech, khách hàng được bảo hành chính hãng từ 6 đến 12 tháng với tem niêm phong Daikin, có phiếu bàn giao nghiệm thu thông số kỹ thuật (đo điện trở cách điện Megger, dòng tải vận hành thực tế Ampe) và hỗ trợ kỹ thuật 24/7.

Thời gian kỹ sư Hanotech kiểm tra và thay thế hoàn thiện bo mạch Daikin mất bao lâu?

Đối với các dòng máy dân dụng treo tường và thương mại SkyAir thông dụng, linh kiện bo mạch luôn có sẵn tại kho Hanotech và thời gian thay thế, cấu hình, chạy test nghiệm thu chỉ mất từ 45 đến 90 phút. Đối với các dòng bo mạch công suất lớn của hệ thống VRV IV, VRV H, thời gian khảo sát, đối chiếu Part Number chuẩn hãng và hoàn thiện thay thế trong vòng 24 giờ.

---

7. Kết Luận & Dịch Vụ Thay Bo Mạch Daikin Chính Hãng Của Hanotech

Bo mạch điều hòa Daikin là linh kiện điện tử tinh vi, đóng vai trò sống còn quyết định toàn bộ hiệu suất làm lạnh, khả năng tiết kiệm điện năng và tuổi thọ của cụm máy nén Inverter. Lựa chọn thay thế bo mạch Daikin chính hãng nguyên đai nguyên kiện cùng quy trình lắp đặt chuẩn kỹ thuật của kỹ sư chuyên nghiệp là giải pháp đầu tư thông minh, giúp thiết bị vận hành bền bỉ thêm 5 đến 10 năm mà không phải lo lắng về sự cố chập nổ tái diễn.

Để được kiểm tra mã lỗi tận nơi, báo giá bo mạch Daikin chính xác theo đúng Part Number của hãng và hỗ trợ kỹ thuật 24/7, quý khách hàng hãy liên hệ ngay với Trung tâm Dịch vụ Kỹ thuật Hanotech:
