Giải Pháp Tính Tiền Điện Điều Hòa Trung Tâm VRV Cho Từng Căn Hộ Bằng Bộ iMMS Daikin 2026

Trong các dự án tòa nhà chung cư cao cấp, condotel nghỉ dưỡng, officetel và cao ốc văn phòng cho thuê đa khách hàng (Multi-tenant Building), việc trang bị hệ thống Điều hòa trung tâm Daikin VRV mang lại lợi ích khổng lồ về mặt kiến trúc và hiệu suất: Toàn bộ mặt ngoài tòa nhà không bị băm nát bởi hàng trăm dàn nóng cục bộ, không gian ban công được giải phóng hoàn toàn và hiệu suất năng lượng tiết kiệm điện vượt trội.

Tuy nhiên, bài toán hóc búa nhất khiến các Chủ đầu tư, Ban Quản Trị và đơn vị Quản lý vận hành tòa nhà (Savills, CBRE, PMC, Asahi Japan...) luôn đau đầu chính là: LÀM THẾ NÀO ĐỂ TÍNH TIỀN ĐIỆN ĐIỀU HÒA CHÍNH XÁC VÀ MINH BẠCH TỪNG KWH CHO TỪNG CĂN HỘ / TỪNG KHÁCH THUÊ KHI DÙNG CHUNG CỤM DÀN NÓNG NGOÀI TRỜI?

Nếu chia tiền điện cào bằng theo diện tích sàn (m²), các căn hộ đi công tác vắng nhà cả tháng sẽ phải "gánh tiền điện" cho các căn hộ bật điều hòa liên tục 24/24 – dẫn đến mâu thuẫn và khiếu kiện triền miên.

Để giải quyết triệt để vấn đề này, tập đoàn Daikin đã phát minh ra giải pháp công nghệ bản quyền độc quyền: Hệ thống quản lý tòa nhà thông minh iMMS (Intelligent Multi Management System) / iTM kết hợp phần mềm phân bổ điện năng PPD (Power Proportional Distribution). Dưới đây là phân tích kỹ thuật chuyên sâu và quy trình triển khai từ Đội ngũ Kỹ sư Trưởng M&E Cơ Điện Hanotech.

:::tip[HỘP TÓM TẮT NGUYÊN LÝ GIẢI PHÁP PPD iMMS DAIKIN (DIRECT ANSWER BOX)]

• BẢN CHẤT CỐT LÕI CỦA BÀI TOÁN:
  • Dàn lạnh trong nhà chỉ tiêu thụ 40W – 120W điện quạt gió.
  • Hơn 90% – 95% điện năng thực tế tập trung ở máy nén Inverter dàn nóng trên sàn mái. Lắp công tơ điện riêng từng phòng là vô nghĩa!
• NGUYÊN LÝ HOẠT ĐỘNG CỦA HỆ THỐNG iMMS / iTM PPD:
  • 1. Đồng hồ điện tử 3 pha (Power Meter) lắp tại tủ nguồn dàn nóng đo tổng lượng điện tiêu thụ (kWh) và phát xung (Pulse) về bộ điều khiển iTM/iMMS.
  • 2. Cứ mỗi 1 phút, bộ điều khiển iMMS quét qua mạng truyền thông DIII-Net (F1-F2) để thu thập: Độ mở van tiết lưu điện tử EXV, nhiệt độ ống gas lỏng/hơi (R2T, R3T), nhiệt độ phòng (R1T) và tốc độ quạt của từng dàn lạnh.
  • 3. Thuật toán vi phân tích hợp PPD (Power Proportional Distribution) tính toán phụ tải lạnh thực tế tức thời mà từng căn hộ nhận được từ dàn nóng, từ đó phân bổ chính xác từng Watt điện năng máy nén cho từng căn hộ.
• TÍNH NĂNG XUẤT HÓA ĐƠN (TENANT BILLING):
  • Tự động xuất file hóa đơn (PDF/Excel) chi tiết cho từng mã căn hộ/khách thuê vào cuối tháng.
  • Hỗ trợ đầy đủ biểu giá điện 3 giá của EVN (Cao điểm, Bình thường, Thấp điểm) và biểu giá điện sinh hoạt lũy tiến.
  • Hỗ trợ chế độ "Trả trước" (Pre-paid): Hết hạn mức tiền tài khoản, hệ thống tự động khóa cấp lạnh.
• Hotline Kỹ sư Trưởng Hanotech tư vấn thiết kế M&E & Cài đặt hệ thống PPD 24/7: 0988 511 145 (Website kỹ thuật: thietbitruntam.org & Kho thiết bị: daikinthailand.co). :::

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

1. Tại Sao Lắp Công Tơ Điện Riêng Dàn Lạnh Không Thể Giải Quyết Được Bài Toán?

Nhiều chủ đầu tư và đơn vị thi công điện dân dụng thiếu kinh nghiệm thường lầm tưởng rằng: "Chỉ cần lắp một chiếc công tơ điện tử con trước nguồn cấp của mỗi dàn lạnh trong căn hộ là có thể đo được tiền điện". Đây là một sai lầm kỹ thuật nghiêm trọng:

Đang tải sơ đồ...

1. Bản chất tiêu thụ điện của hệ thống VRV:
   • Dàn lạnh trong phòng chỉ có 1 mô tơ quạt DC công suất nhỏ (từ 35W đến 80W) và 1 bơm nước xả ngưng (15W). Tổng điện năng tiêu thụ chỉ tương đương một chiếc bóng đèn sợi đốt.
   • Cụm dàn nóng ngoài trời chứa máy nén cuộn Inverter Scroll công suất từ 10 HP đến 60 HP (7.5 kW đến 45 kW), liên tục bơm môi chất lạnh đi khắp tòa nhà.
   • Nếu chỉ đo điện dàn lạnh, căn hộ mở máy lạnh 16°C cả ngày và căn hộ chỉ bật quạt gió 28°C sẽ có số đo công tơ gần như y hệt nhau, trong khi lượng gas lạnh và điện năng máy nén mà căn 16°C rút từ dàn nóng cao gấp 10 lần!
2. Hậu quả của việc chia tiền điện theo mét vuông (m²):
   • Căn hộ để trống hoặc chủ nhà đi công tác dài ngày vẫn phải nộp tiền điện điều hòa hàng triệu đồng mỗi tháng.
   • Các căn hộ cho thuê đông người hoặc mở cửa liên tục sẽ lãng phí điện vô tội vạ vì "dùng nhiều hay ít cũng đóng tiền như nhau".
   • Gây mất đoàn kết trong cư dân và làm giảm giá trị thương hiệu của tòa nhà.

2. Bản Chất Thuật Toán Phân Bổ Điện Năng Tỷ Lệ PPD (Power Proportional Distribution)

Để tính toán công bằng tuyệt đối, viện nghiên cứu công nghệ Daikin Nhật Bản đã phát triển thuật toán PPD. Đây là thuật toán vi phân thời gian thực được cấp bằng sáng chế quốc tế:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

2.1. Năm Tham Số Được Quét Liên Tục Sau Mỗi 60 Giây

Bộ điều khiển iTM / iMMS kết nối với tất cả dàn lạnh thông qua đường truyền mạng truyền thông 2 dây DIII-Net (F1-F2). Cứ sau mỗi 60 giây, bộ vi xử lý sẽ trích xuất dữ liệu từ các cảm biến nhiệt điện trở của từng dàn lạnh:

1. Xung mở van tiết lưu điện tử (EXV Opening Pulse): Van EXV của Daikin có dải điều khiển từ 0 đến 480 xung (Pulse). Xung mở càng lớn chứng tỏ lượng môi chất lạnh lỏng bay hơi qua dàn lạnh càng nhiều.
2. Nhiệt độ ống gas lỏng vào dàn (Cảm biến R2T): Đo nhiệt độ của môi chất lạnh trước khi bay hơi.
3. Nhiệt độ ống gas hơi ra khỏi dàn (Cảm biến R3T): Đo độ quá nhiệt (Superheat) của gas sau khi hấp thụ nhiệt từ phòng.
4. Nhiệt độ gió hồi (Cảm biến R1T) và nhiệt độ cài đặt: Đánh giá mức độ chênh lệch tải nhiệt giữa môi trường phòng và mong muốn của người dùng.
5. Cấp tốc độ quạt dàn lạnh (Lưu lượng gió thực tế qua dàn): Quạt chạy cấp High, Medium hay Low quyết định hệ số trao đổi nhiệt qua cánh nhôm.

2.2. Công Thức Tích Phân Năng Lượng PPD

Phụ tải làm lạnh tức thời (Instantaneous Cooling Load - $Q_i$) của dàn lạnh $i$ tại thời điểm $t$ được tính toán theo phương trình cân bằng nhiệt lượng:

$$Q_i(t) = f(\text{EXV}i, \Delta T{\text{gas}}, V_{\text{air}}, \Delta T_{\text{room}})$$

Tổng điện năng tiêu thụ đo được từ công tơ điện dàn nóng trong chu kỳ $\Delta t$ là $E_{\text{ODU}}$. Lượng điện năng phân bổ cho căn hộ chứa nhóm dàn lạnh $A$ ($E_A$) sẽ được tính bằng tỷ lệ tích phân:

$$E_A = E_{\text{ODU}} \times \frac{\sum_{i \in A} \int Q_i(t) , dt}{\sum_{\text{Tất cả dàn lạnh}} \int Q_i(t) , dt} + E_{\text{quạt FCU_A}}$$

Nhờ cơ chế tích phân liên tục 24/7, sai số phân bổ điện năng của hệ thống Daikin PPD đã được các viện đo lường quốc tế kiểm định đạt độ chính xác trên 98.5%, hoàn toàn đủ pháp lý để làm căn cứ xuất hóa đơn thu tiền điện.

3. Kiến Trúc Phần Cứng & Sơ Đồ Đấu Nối Hệ Thống Daikin iMMS / iTM

Để triển khai giải pháp tính tiền điện PPD, hệ thống cơ điện M&E của tòa nhà cần được cấu hình đồng bộ theo kiến trúc chuẩn:

[LƯỚI ĐIỆN 3 PHA EVN] ──────► [TỦ ĐIỆN CỤM DÀN NÓNG VRV]
                                      │
                         ┌────────────┴────────────┐
                         ▼                         ▼
                  [CÔNG TƠ ĐIỆN TỬ]         [CỤM DÀN NÓNG VRV]
                   (Có cổng xung)                  │
                         │                         │ (Đường ống gas)
                         │ (Dây xung 2 lõi)        ▼
                         ▼                  [DÀN LẠNH CĂN HỘ A]
               [BỘ ĐIỀU KHIỂN DAIKIN iTM]          │ (Đường gas)
               (Chạy phần mềm PPD)                 ▼
                         │                  [DÀN LẠNH CĂN HỘ B]
                         │ (Cáp DIII-Net F1-F2)    │
                         └─────────────────────────┘
                         │
                         ▼ (Mạng LAN Ethernet)
             [MÁY CHỦ BQL TÒA NHÀ (iMMS SERVER)]
             └── Xuất hóa đơn tiền điện PDF/Excel từng căn hộ

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

3.1. Các Thiết Bị Phần Cứng Bắt Buộc Trong Hệ Thống

1. Bộ điều khiển trung tâm Daikin Intelligent Touch Manager (iTM - Mã: DCM601A51):
   • Đóng vai trò là "bộ não" trung tâm. Màn hình cảm ứng 10.4 inch hiển thị sơ đồ mặt bằng đồ họa của tòa nhà.
   • Tích hợp sẵn 01 cổng DIII-Net quản lý trực tiếp 64 nhóm dàn lạnh và cổng nhận tín hiệu xung công tơ điện (Pi Port).
2. Module mở rộng iTM Plus Adapter (Mã: DCM601A52):
   • Mỗi bộ iTM Plus Adapter mở rộng thêm 64 dàn lạnh. Một tủ iTM có thể ghép nối tối đa 7 bộ Plus Adapter để quản lý tới 512 dàn lạnh.
3. Giấy phép phần mềm bản quyền PPD (Mã: DCM002A51):
   • Kích hoạt tính năng thuật toán phân bổ điện năng và trích xuất dữ liệu tính cước (Tenant Billing Option).
4. Hệ thống công tơ điện tử đo lường năng lượng (Power Meter):
   • Công tơ 3 pha gián tiếp (dùng biến dòng CT) hoặc trực tiếp đạt cấp chính xác Class 1.0 có ngõ ra xung hở cực thu (Open Collector Pulse Output) hoặc giao thức Modbus RTU / RS-485.
   • Tỷ lệ xung chuẩn: Thường cài đặt 1 pulse = 10 Wh hoặc 1 pulse = 100 Wh để đảm bảo độ nhạy đo lường cao nhất.

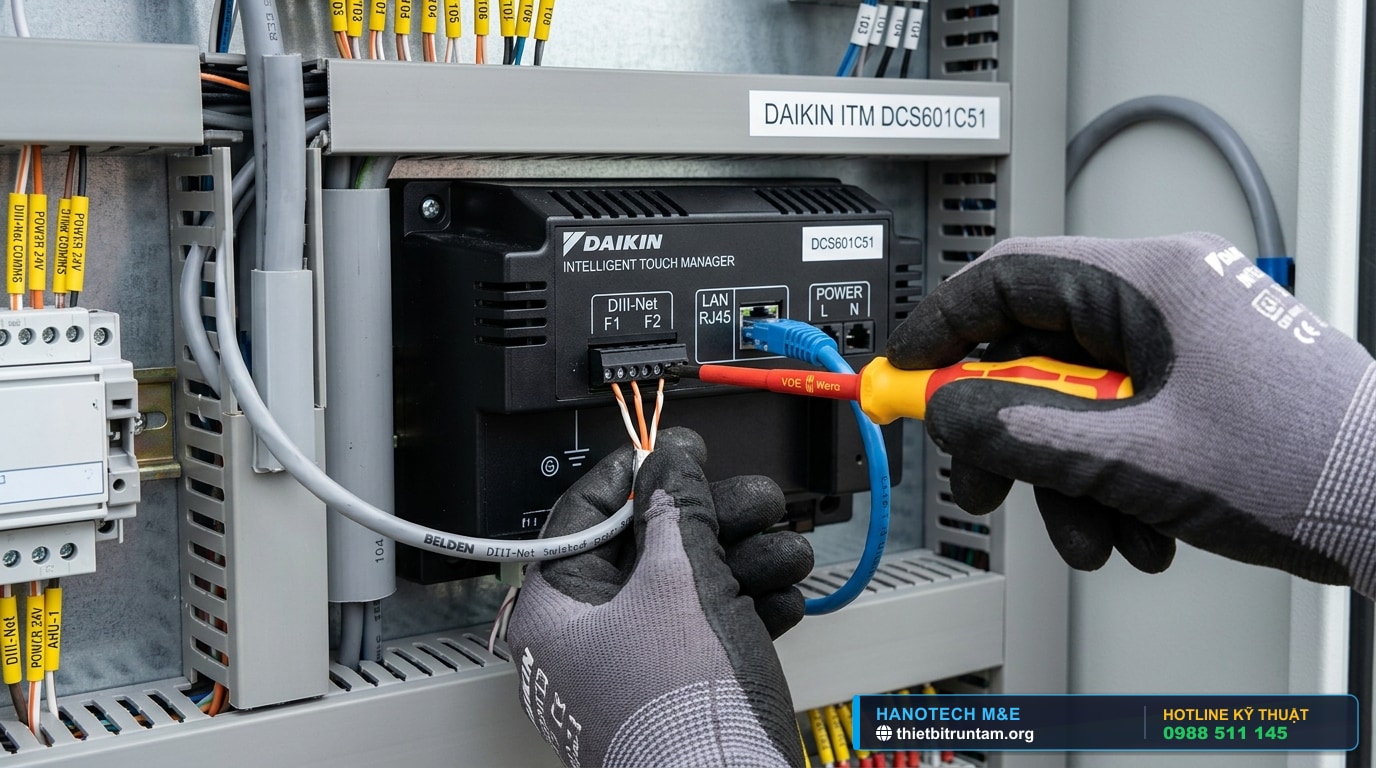

5. Cáp truyền thông tín hiệu DIII-Net (F1-F2) & Cáp tín hiệu xung:
   • Sử dụng cáp xoắn đôi có vỏ bọc giáp chống nhiễu chuyên dụng tiêu chuẩn 2 x 1.25mm² (hoặc 2 x 0.75mm²).
   • Tuyệt đối không đi chung ống gen với dây điện nguồn động lực 380V/220V để chống hiện tượng cảm ứng điện từ gây mất gói tin.

4. Các Tính Năng Quản Lý Tài Chính Ưu Việt Của Phần Mềm Daikin Tenant Billing

Phần mềm tính tiền điện Daikin Tenant Billing mang lại cho Ban Quản Lý tòa nhà một công cụ kế toán tự động hóa hoàn toàn:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

• 1. Phân nhóm căn hộ linh hoạt (Tenant Grouping):
  • Trong một căn hộ 3 phòng ngủ có thể có 4 dàn lạnh giấu trần (1 phòng khách + 3 phòng ngủ).
  • Phần mềm cho phép gom toàn bộ 4 dàn lạnh này vào một mã khách hàng duy nhất (ví dụ: Tenant_A1208). Cuối tháng, hệ thống cộng dồn điện năng của cả 4 dàn lạnh để xuất ra 01 hóa đơn duy nhất gửi cho chủ hộ.
• 2. Tương thích hoàn hảo với biểu giá điện EVN:
  • Biểu giá điện sản xuất / kinh doanh 3 giá: Cài đặt chính xác khung giờ Bình thường (04:00 - 09:30, 11:30 - 17:00, 20:00 - 22:00), Giờ Cao điểm (09:30 - 11:30, 17:00 - 20:00) và Giờ Thấp điểm (22:00 - 04:00).
  • Biểu giá điện sinh hoạt bậc thang: Hỗ trợ tính lũy tiến theo các mức tiêu thụ từ bậc 1 đến bậc 6 theo quy định của Bộ Công Thương.
• 3. Chế độ nạp tiền trả trước (Pre-paid Billing):
  • Rất phổ biến cho các dự án căn hộ dịch vụ hoặc văn phòng cho thuê ngắn hạn.
  • Khách thuê nộp trước một khoản tiền (ví dụ: 5.000.000đ). Mỗi ngày hệ thống tự động trừ dần tiền điện tiêu thụ.
  • Khi số dư tài khoản chạm ngưỡng cảnh báo (dưới 200.000đ), hệ thống gửi tin nhắn/email nhắc nợ. Khi tài khoản về 0đ, bộ điều khiển trung tâm tự động phát lệnh cưỡng bức đóng van tiết lưu dàn lạnh căn hộ đó cho đến khi được nạp thêm tiền.
• 4. Trích xuất báo cáo đa định dạng:
  • Tự động xuất hóa đơn dưới dạng file PDF mẫu chuẩn có logo của Ban Quản Lý tòa nhà.
  • Xuất dữ liệu thô dạng file CSV / Excel hoặc kết nối API trực tiếp vào phần mềm quản lý tòa nhà BMS hoặc phần mềm kế toán ERP (SAP, Bravo, Misa...).

5. Bảng So Sánh 3 Phương Án Quản Lý Điều Hòa Cho Tòa Nhà Căn Hộ / Văn Phòng

6. Quy Trình 5 Bước Thi Công & Cài Đặt Hệ Thống PPD Chuẩn Hanotech

Để hệ thống tính tiền điện PPD vận hành chuẩn xác, không xảy ra sai lệch số liệu, Đội ngũ Kỹ sư Hanotech tuân thủ quy trình kiểm soát chất lượng 5 bước nghiêm ngặt:

• Bước 1: Khảo sát sơ đồ nguyên lý điện và phân vùng lạnh:
  • Rà soát bản vẽ sơ đồ đơn tuyến tủ điện tổng MSB và các tủ phân phối DB của cụm dàn nóng.
  • Phân tách riêng biệt nguồn cấp của dàn nóng VRV và dàn lạnh để lắp đặt biến dòng CT đo lường chuẩn xác.
• Bước 2: Lắp đặt công tơ điện tử và biến dòng đo lường:
  • Lắp đặt công tơ điện tử chuẩn DIN-rail trong tủ điện điều khiển trung tâm.
  • Đấu nối dây tín hiệu xung từ cổng Open Collector của công tơ về chân Pi (Pulse Input) của bộ điều khiển iTM bằng cáp bọc kim chống nhiễu có nối mass 1 đầu.

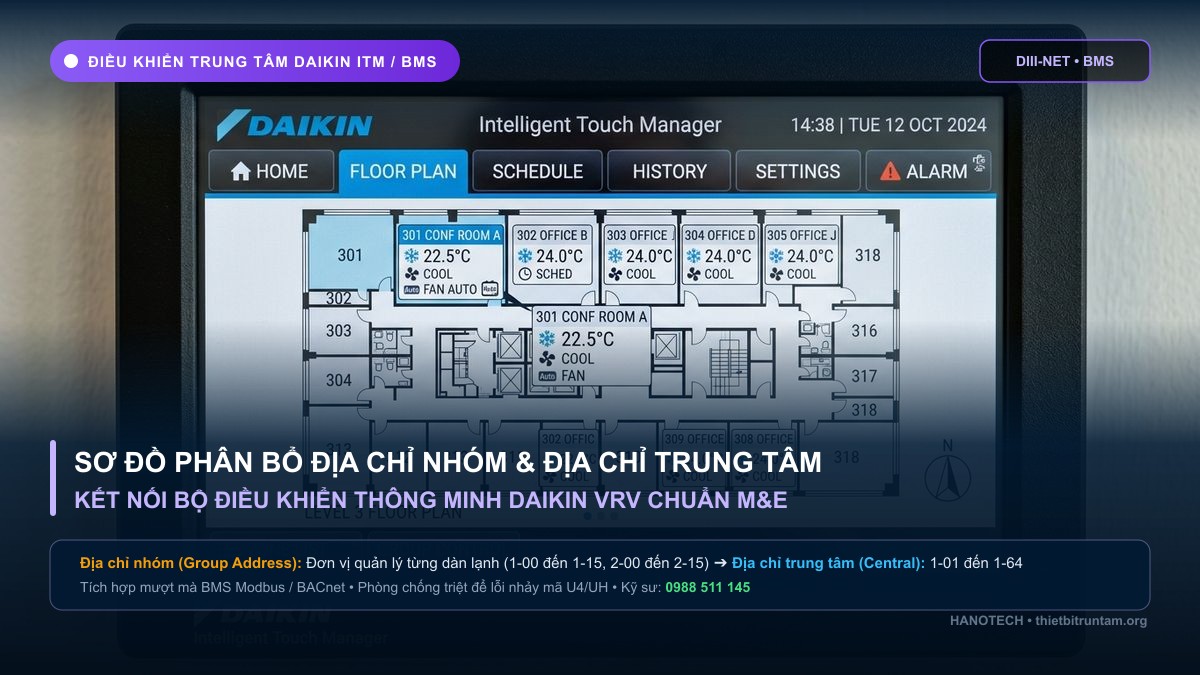

• Bước 3: Đấu nối tuyến truyền thông DIII-Net và gán địa chỉ dàn lạnh:
  • Kết nối toàn bộ dàn lạnh trong tòa nhà thành một vòng mạng truyền thông liên tục không phân nhánh cây lộn xộn.
  • Sử dụng remote điều khiển dây BRC1H63 hoặc phần mềm Service Checker để cài đặt địa chỉ phần cứng (Group Address) độc nhất cho từng dàn lạnh từ 1-00 đến 1-63.
• Bước 4: Cài đặt phần mềm PPD và phân nhóm mã căn hộ (Tenant Grouping):
  • Nạp mã kích hoạt License PPD bản quyền từ Daikin Vietnam vào bộ iTM.
  • Khai báo danh sách mã căn hộ, gán các dàn lạnh tương ứng vào từng căn.
  • Cài đặt đơn giá điện EVN, tỷ lệ thuế VAT và thông tin ngày chốt sổ chỉ số hàng tháng.
• Bước 5: Chạy thử liên động (Commissioning) và đối soát thực tế:
  • Cho toàn bộ hệ thống chạy làm lạnh trong 48 giờ liên tục.
  • Đối soát tổng số kWh điện ghi nhận trên phần mềm iTM với chỉ số đo thực tế trên mặt đồng hồ cơ của Điện lực EVN. Sai số thực tế đạt chuẩn dưới 1.0%.
  • Hướng dẫn và bàn giao phần mềm quản trị cho bộ phận kế toán của Ban Quản Lý tòa nhà.

7. Bảng Dự Toán Chi Phí Triển Khai Hệ Thống Tính Tiền Điện iTM PPD 2026

Dưới đây là bảng dự toán chi phí cơ sở triển khai hệ thống tính tiền điện Daikin PPD cho tòa nhà quy mô tiêu chuẩn 60 căn hộ (tổng tải lạnh khoảng 180 HP):

(Ghi chú: Mức đầu tư tính bình quân cho mỗi căn hộ chỉ khoảng 4.500.000đ/căn hộ, một mức chi phí cực kỳ nhỏ so với tổng giá trị căn hộ nhưng giải quyết vĩnh viễn bài toán mâu thuẫn tiền điện trong suốt 20 năm vận hành tòa nhà).
