Cấu Tạo Và Sơ Đồ Nguyên Lý Hệ Thống Điều Hòa Trung Tâm VRV Chi Tiết

Hệ thống điều hòa trung tâm VRV (Variable Refrigerant Volume) là bước đột phá vĩ đại trong ngành HVAC được phát minh bởi Daikin vào năm 1982. Với khả năng thay đổi lưu lượng môi chất lạnh linh hoạt thông qua công nghệ biến tần thông minh, hệ thống VRV cho phép kết nối một dàn nóng công suất cực lớn với tối đa 64 dàn lạnh đa dạng chủng loại.

Key Takeaways

• Thông Số Kỹ Thuật Chuẩn: Tìm hiểu cấu tạo chi tiết, nguyên lý hoạt động, sơ đồ nối dây điều khiển và sơ đồ nguyên lý hệ thống điều hòa trung tâm VRV Daikin mới nhất....
• Quy Trình Thi Công Kỹ Sư Hanotech: Bắt buộc tuân thủ quy trình nén Nitơ thử kín, bọc bảo ôn đúp và hút chân không tối thiểu 15-20 phút trước khi vận hành.
• Tư Vấn & Hỗ Trợ 24/7: Liên hệ trực tiếp Kỹ sư Hanotech qua Hotline 0988.511.145 hoặc tra cứu mã lỗi tự động tại Công cụ tra cứu mã lỗi Daikin.

--

• Để giúp các chủ đầu tư, kiến trúc sư và kỹ sư cơ điện nắm rõ bản chất trước khi thiết kế thi công, bài viết này từ Kỹ sư Hanotech sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động vật lý, sơ đồ nối dây điều khiển và sơ đồ nguyên lý hệ thống điều hòa trung tâm VRV tiêu chuẩn kỹ thuật.

Tóm tắt bài viết:

• Phân biệt nhanh: VRV là phát minh độc quyền của Daikin, còn VRF là tên gọi chung của các hãng khác (Mitsubishi, Panasonic, LG, Samsung) cho cùng một công nghệ.
• Cấu tạo cốt lõi: Gồm 1 dàn nóng công suất lớn (máy nén Inverter cuộn/Swing) + mạng lưới dàn lạnh nối độc lập qua bộ chia gas Refnet chuyên dụng.
• Nguyên lý hoạt động: Sử dụng biến tần và công nghệ VRT để thay đổi lưu lượng và nhiệt độ bay hơi của gas dựa trên cảm biến tải thực tế ở từng phòng.
• Thiết kế tối ưu: Thích hợp nhất cho biệt thự lớn, lâu đài, tòa nhà văn phòng, khách sạn mini yêu cầu thẩm mỹ cao và tiết kiệm điện năng dài hạn.

---

1. Hệ thống điều hòa trung tâm VRV là gì? Phân biệt VRV và VRF

Hệ thống điều hòa trung tâm VRV (Variable Refrigerant Volume) là hệ thống điều hòa không khí sử dụng chất làm lạnh (gas) làm môi chất trung gian, điều chỉnh lưu lượng môi chất bằng cách thay đổi tần số máy nén thông qua biến tần, giúp kết nối một dàn nóng lớn với nhiều dàn lạnh độc lập.

Rất nhiều khách hàng thường nhầm lẫn giữa hai thuật ngữ VRV và VRF. Thực tế, về mặt công nghệ, hai hệ thống này hoạt động theo nguyên lý hoàn toàn giống nhau. Sự khác biệt cụ thể như sau:

• VRV (Variable Refrigerant Volume): Là thương hiệu được đăng ký độc quyền bởi tập đoàn Daikin Industries kể từ năm 1982 khi họ lần đầu tiên thương mại hóa công nghệ này trên thế giới.
• VRF (Variable Refrigerant Flow): Là thuật ngữ chung được các hãng sản xuất điều hòa khác như Mitsubishi Heavy/Electric, Panasonic, LG, Toshiba, Samsung sử dụng để mô tả dòng sản phẩm tương tự nhằm tránh các tranh chấp về bản quyền thương hiệu với Daikin.

---

2. Cấu tạo chi tiết hệ thống điều hòa trung tâm Daikin VRV

Hệ thống điều hòa trung tâm Daikin VRV được cấu thành từ 4 thành phần kỹ thuật cơ bản dưới đây:

Cấu tạo dàn nóng VRV trung tâm (Outdoor Unit)

Dàn nóng VRV thường được lắp ghép từ các mô-đun đơn lẻ để tạo ra công suất cực lớn (lên tới 60 HP hoặc hơn cho một hệ thống ghép). Cấu tạo bên trong dàn nóng gồm:

• Máy nén biến tần (Inverter Compressor): Trái tim của hệ thống. Daikin sử dụng máy nén cuộn (Scroll) hoặc máy nén Swing độc quyền, có thể tăng giảm tần số linh hoạt từ 52Hz đến hơn 210Hz để thay đổi công suất làm lạnh tối ưu.
• Dàn trao đổi nhiệt: Gồm hệ thống ống đồng cánh nhôm được phủ lớp màng chống ăn mòn (như lớp chống muối biển và axit) giúp dàn nóng hoạt động bền bỉ ở các vùng ven biển.
• Quạt hướng trục: Hỗ trợ giải nhiệt hiệu quả cho dàn ngưng tụ với áp suất tĩnh cao.

Cấu tạo dàn lạnh VRV đa dạng (Indoor Unit)

Một dàn nóng VRV Daikin có thể kết nối tối đa 64 dàn lạnh hoạt động hoàn toàn độc lập. Bạn có thể phối trộn nhiều kiểu dáng khác nhau tùy theo thiết kế nội thất của từng phòng:

• Dàn lạnh âm trần nối ống gió (Duct Connection type): Giải pháp thẩm mỹ nhất, giấu kín trên trần thạch cao, chỉ để lộ cửa gió nghệ thuật. Thường dùng cho phòng khách biệt thự, phòng ngủ master.
• Dàn lạnh âm trần Cassette (Cassette type): Các loại 4 hướng thổi, đa hướng thổi (Round Flow) hoặc 1 hướng thổi phù hợp cho văn phòng hoặc phòng sinh hoạt chung.
• Dàn lạnh treo tường hoặc áp trần: Tiết kiệm chi phí lắp đặt.
• **Van tiết lưu điện tử (EEV

• Electronic Expansion Valve):** Mỗi dàn lạnh đều tích hợp một EEV riêng biệt để tự động căn chỉnh lưu lượng gas đi vào dàn lạnh dựa trên tải thực tế của căn phòng đó.

Hệ thống ống đồng và bộ chia gas Refnet đặc thù

Mạng lưới ống dẫn môi chất lạnh liên kết giữa dàn nóng và các dàn lạnh có kích thước lớn hơn nhiều so với điều hòa cục bộ. Đặc biệt, hệ thống sử dụng các bộ chia gas chuyên dụng gọi là Refnet Joint (y-branch):

• Refnet Joint: Được thiết kế khí động học uốn cong đặc biệt giúp chia dòng chảy gas lỏng và hơi đều đặn tới các nhánh, giảm thiểu tối đa hiện tượng tổn thất áp suất và triệt tiêu tiếng ồn dòng chảy môi chất.
• Sử dụng tê đồng thông thường thay thế Refnet sẽ làm mất cân bằng ga giữa các phòng, dàn lạnh ở xa bị yếu mát còn dàn gần bị quá lạnh.

Hệ thống điều khiển và bo mạch thông minh

Hệ thống VRV tích hợp các bộ vi xử lý trung tâm cực mạnh để kết nối tín hiệu điều khiển giữa dàn nóng và dàn lạnh (qua dây cáp điều khiển chống nhiễu 2 lõi tròn D-III Net):

• Điều khiển cục bộ (Local Controller): Có dây hoặc không dây đặt tại mỗi phòng.
• Bộ điều khiển trung tâm (Centralized Controller): Giúp quản lý bật/tắt, cài đặt nhiệt độ, hẹn giờ cho toàn bộ các phòng từ một phòng quản trị trung tâm.
• Kết nối BMS (Building Management System): Dễ dàng tích hợp với hệ thống quản lý tòa nhà thông minh.

---

3. Sơ đồ nguyên lý hệ thống điều hòa trung tâm VRV & Nguyên lý hoạt động

Để hệ thống hoạt động ổn định trơn tru qua hàng chục năm, toàn bộ hệ tuần hoàn vật lý và hệ thống điện tử phải phối hợp chặt chẽ theo nguyên lý cơ bản sau.

Nguyên lý tuần hoàn môi chất lạnh (Thermodynamic Cycle)

Môi chất lạnh (thường là gas R-410A hoặc R-32 thế hệ mới) luân chuyển tuần hoàn khép kín giữa dàn nóng và các dàn lạnh qua 4 chu kỳ chính:

1. Quá trình nén: Máy nén tại dàn nóng hút hơi gas áp suất thấp, nhiệt độ thấp từ đường ống về, tiến hành nén lên áp suất rất cao và nhiệt độ cao, đẩy vào dàn ngưng tụ (dàn nóng).
2. Quá trình ngưng tụ: Tại dàn nóng, quạt thổi gió ngoài trời đi qua cánh nhôm làm gas nóng tỏa nhiệt ra môi trường, ngưng tụ dần từ thể hơi sang thể lỏng áp suất cao.
3. Quá trình tiết lưu: Gas lỏng áp suất cao chảy qua hệ thống ống đồng chính, chia nhánh qua các Refnet để tới từng dàn lạnh. Tại đây, van tiết lưu điện tử (EEV) sẽ hạ áp suất của gas lỏng đột ngột xuống mức rất thấp.
4. Quá trình bay hơi: Khi vào dàn lạnh (thiết bị bay hơi) ở áp suất cực thấp, gas lỏng lập tức sôi và bay hơi, hấp thụ toàn bộ nhiệt lượng của không khí trong phòng đi qua dàn lạnh. Quạt dàn lạnh thổi luồng khí mát này ra phòng. Hơi gas áp suất thấp sau đó được hút ngược lại đường ống chính trở về máy nén để lặp lại chu kỳ mới.

Nguyên lý điều khiển công suất biến tần thông minh (Inverter & VRT)

Đây là yếu tố cốt lõi giúp hệ thống VRV cực kỳ tiết kiệm điện năng.

Khi bạn bật thêm dàn lạnh hoặc hạ nhiệt độ ở một phòng bất kỳ, cảm biến nhiệt độ phòng và cảm biến trên đường ống gas của dàn lạnh đó sẽ gửi tín hiệu về board mạch dàn lạnh. Tín hiệu tiếp tục truyền qua dây cáp tín hiệu D-III Net về bộ não trung tâm của dàn nóng. Board mạch dàn nóng lập tức điều khiển van tiết lưu điện tử EEV mở rộng hơn để cấp thêm gas, đồng thời tăng tần số máy nén Inverter để nâng công suất nén môi chất.

Ngược lại, khi các phòng đã đạt nhiệt độ cài đặt hoặc có phòng tắt máy, van EEV sẽ tự động đóng bớt lại và máy nén sẽ giảm tần số xuống mức tối thiểu (có thể chỉ hoạt động với công suất 5%

• 10%). Nhờ vậy, điện năng tiêu thụ luôn tỷ lệ thuận với tải thực tế sử dụng thực tế của gia đình.

Hơn thế nữa, Daikin VRV thế hệ mới tích hợp công nghệ VRT (Variable Refrigerant Temperature) giúp thay đổi nhiệt độ bay hơi của gas dựa trên nhiệt độ môi trường xung quanh, ngăn chặn việc làm lạnh quá mức gây khô da và tiết kiệm thêm tới 28% điện năng.

Bản vẽ sơ đồ nguyên lý hệ thống máy lạnh trung tâm VRV điển hình

Trong bản vẽ thiết kế cơ điện (M&E), sơ đồ nguyên lý hệ thống điều hòa trung tâm VRV thể hiện rõ đường ống lỏng (Liquid line) và ống hơi (Gas line) đi từ dàn nóng đi qua các bộ chia gas Refnet để phân nhánh tới các dàn lạnh:

[ CỤM DÀN NÓNG TRUNG TÂM VRV ]
       |         |
  ============= (Hệ thống bảo ôn cách nhiệt đôi)
  (Ống Lỏng)   (Ống Hơi)
       |         |
  -----+---------+----- (Đường ống trục chính)
       |         |
    [Bộ chia ga Refnet 1]
     /   \     /   \
    /     \   /     \
  [DL1]  [Bộ chia ga Refnet 2]
          /   \     /   \
         /     \   /     \
       [DL2]  [DL3]   [DL4]

Chú thích: DL1, DL2, DL3, DL4 là các dàn lạnh độc lập trong các phòng. Mỗi dàn lạnh được kết nối song song qua hệ thống chia ga Refnet Joint cấp dòng môi chất liên tục.

Sơ đồ nối dây điều hòa VRV & Hệ thống điều khiển tín hiệu

Sơ đồ đấu dây điều hòa VRV bao gồm 2 hệ thống độc lập: Đường nguồn động lực và Đường dây tín hiệu điều khiển.

Để tránh các sự cố cháy nổ bo mạch do đấu sai dây nguồn vào dây tín hiệu hoặc ngược lại, đơn vị thi công cần tuân thủ nghiêm ngặt sơ đồ nguyên lý đấu dây sau:

1. Dây nguồn động lực (Power Supply):
   • Dàn nóng trung tâm sử dụng nguồn điện 3 pha (380V

• 415V, 50Hz), cấp trực tiếp vào cầu đấu điện của dàn nóng qua aptomat riêng biệt.
  • Dàn lạnh sử dụng nguồn điện 1 pha (220V
• 240V, 50Hz) từ tủ điện phân phối phòng. Tất cả dàn lạnh trong cùng một hệ thống nên được cấp nguồn chung qua một aptomat tổng để đảm bảo khi mất điện, toàn bộ dàn lạnh tắt đồng bộ, tránh lỗi truyền thông.

2. Dây tín hiệu truyền thông (Transmission Line):
   • Sử dụng cáp điều khiển chống nhiễu 2 lõi (ví dụ cáp CVV-S hoặc cáp xoắn đôi chống nhiễu chuyên dụng cỡ 0.75mm²

• 1.25mm²).

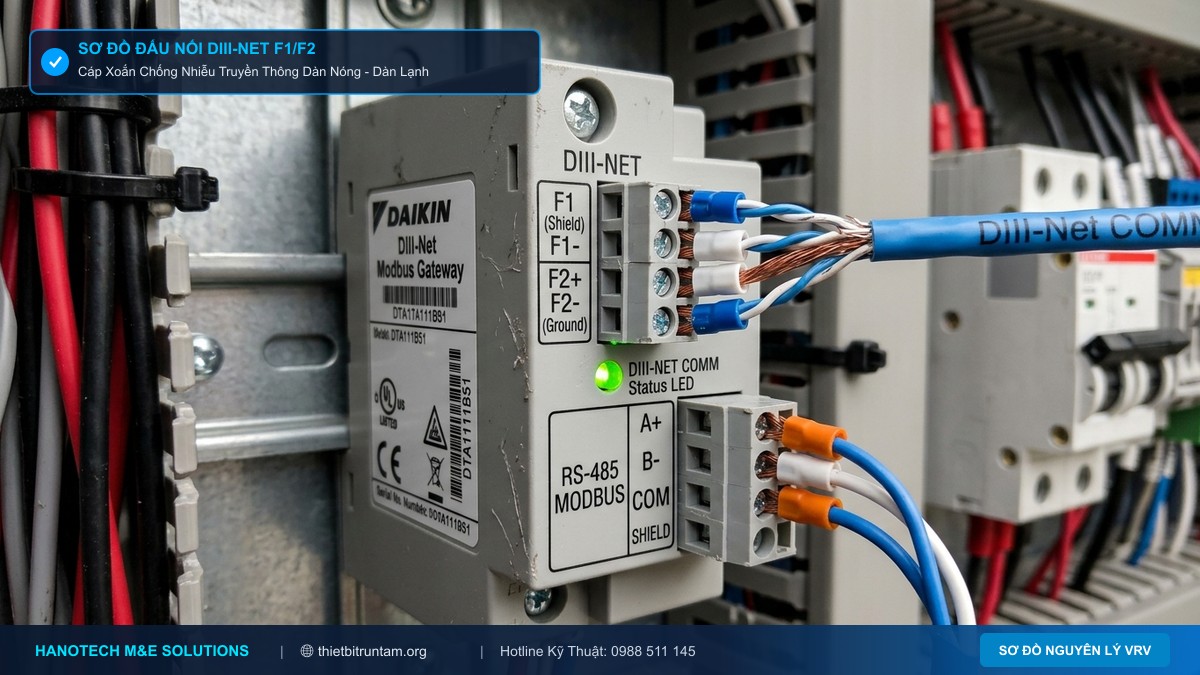

• Cáp tín hiệu kết nối từ cổng F1, F2 của dàn nóng tới cổng F1, F2 của dàn lạnh đầu tiên, sau đó tiếp nối liên tục (Daisy chain) qua cổng F1, F2 của các dàn lạnh tiếp theo cho đến dàn lạnh cuối cùng. Nghiêm cấm đấu nối theo mô hình sao (Star topology) từ dàn nóng tủa ra tất cả dàn lạnh.

3. Dây tín hiệu điều khiển cục bộ (Remote Controller):
   • Nối từ cổng P1, P2 của mỗi dàn lạnh tới bộ điều khiển gắn tường (Remote wired) bằng dây cáp không phân cực.

---

4. Ưu điểm vượt trội của điều hòa trung tâm Daikin VRV

So với việc lắp đặt nhiều tổ hợp điều hòa cục bộ thông thường, hệ thống VRV Daikin mang lại những ưu thế hoàn toàn khác biệt:

• Bảo toàn thẩm mỹ kiến trúc ngoại thất: Thay vì treo chằng chịt 10-15 dàn nóng xung quanh nhà gây rung lắc, ồn ào và mất thẩm mỹ, bạn chỉ cần một góc nhỏ trên sân thượng hoặc tầng mái để đặt một cụm dàn nóng VRV duy nhất.
• Linh hoạt tối đa trong thiết kế đường ống: Chiều dài ống đồng thực tế giữa dàn nóng và dàn lạnh lên tới 165m, độ cao chênh lệch tối đa 90m. Điều này cho phép bạn giấu dàn nóng hoàn toàn khỏi tầm nhìn.
• Tiết kiệm điện năng tối đa: Nhờ công nghệ máy nén Inverter liên tục tinh chỉnh công suất theo tải thực tế và công nghệ VRT, giảm hao phí năng lượng tối đa khi vận hành không đồng thời.
• Độ ồn cực thấp: Dàn lạnh nối ống gió âm trần vận hành êm ái dưới 25 dB(A), gần như không nghe thấy tiếng động, mang lại giấc ngủ sâu thư thái.
• Độ bền bỉ cơ học vượt trội: Tuổi thọ thiết kế của dòng máy trung tâm VRV Daikin đạt từ 15 đến 20 năm, cao gấp đôi so với các dòng điều hòa dân dụng thông thường.

---

5. Quy trình thi công lắp đặt hệ thống VRV đạt chuẩn kỹ thuật hãng

Để hệ thống VRV vận hành bền bỉ 20 năm không gặp sự cố rò rỉ gas hay hỏng máy nén, quy trình thi công đòi hỏi tay nghề thợ kỹ thuật cực kỳ cao và phải tuân thủ nghiêm ngặt quy chuẩn lắp đặt cơ điện từ hãng Daikin:

1. Lắp đặt đường ống đồng bảo ôn đôi: Phải đi bảo ôn độc lập cho cả đường lỏng và đường hơi để tránh hiện tượng trao đổi nhiệt chéo gây đọng sương trần thạch cao. Sử dụng ống đồng Luvata dày từ 0.81mm trở lên.
2. Hàn hóa đường ống đồng bằng khí Ni-tơ: Khi hàn các khớp nối ống đồng và bộ chia Refnet, thợ bắt buộc phải thổi khí Ni-tơ áp suất nhẹ (khoảng 0.02 MPa) vào lòng ống để đẩy oxy ra ngoài. Điều này ngăn cản việc hình thành muội than đen bám bên trong ống đồng. Nếu không thổi Ni-tơ, muội đen bong ra sẽ gây nghẹt van tiết lưu điện tử và làm cháy lốc máy nén.
3. Thử kín áp suất (N2 Pressure Test): Sau khi hoàn thành toàn bộ hệ thống ống đồng và trước khi đóng trần thạch cao, tiến hành nén khí Ni-tơ khô ở áp suất cao 4.15 MPa trong 24 giờ. Ghi nhận áp suất lúc đầu và lúc sau (có bù trừ nhiệt độ). Nếu áp suất giảm dù chỉ 0.05 MPa, bắt buộc phải dò tìm mối hàn hở để khắc phục.
4. Hút chân không sâu (Evacuation): Dùng máy hút chân không chuyên dụng kết hợp đồng hồ điện tử chuyên dụng (Micron gauge) để hút sạch không khí ẩm trong hệ thống xuống dưới 500 Micron, giữ nguyên trong 1 giờ để đảm bảo hệ thống khô tuyệt đối và kín khẽ hoàn toàn.
5. Nạp ga bổ sung định lượng: Dựa trên chiều dài thực tế của từng cỡ ống đồng lỏng lắp đặt, kỹ thuật viên tính toán lượng ga nạp bổ sung chính xác bằng gram theo công thức hướng dẫn của Daikin, tiến hành nạp gas lỏng bằng cân điện tử chính xác.

---

6. Các lỗi thường gặp khi lắp đặt sai sơ đồ nguyên lý & Cách khắc phục

Việc thi công sai sơ đồ nguyên lý hoặc đấu nối sai sơ đồ nối dây điều hòa VRV thường dẫn tới những sự cố vận hành nghiêm trọng dưới đây:

Lỗi U4 truyền thông tín hiệu (U4 Error Code)

• Nguyên nhân: Do đấu sai thứ tự cáp tín hiệu truyền thông F1, F2 giữa dàn nóng và dàn lạnh, hoặc đấu nối theo kiểu hình sao (Star topology). Lỗi này cũng xuất hiện khi sử dụng cáp không chống nhiễu, đi chung máng cáp với đường điện động lực cao áp gây hiện tượng nhiễu sóng tín hiệu.
• Cách khắc phục: Kiểm tra lại sơ đồ đấu dây tín hiệu F1, F2 và đấu nối tiếp (Daisy chain) nối tiếp toàn bộ dàn lạnh về dàn nóng. Sử dụng cáp xoắn đôi chống nhiễu CVV-S hoặc cáp xoắn đôi chống nhiễu tiêu chuẩn hãng và thực hiện nối đất một đầu tại dàn nóng để triệt tiêu nhiễu từ.

Lỗi E4 áp suất thấp hoặc cháy máy nén (E4 Error Code)

• Nguyên nhân: Khi hàn các khớp nối ống đồng và bộ chia Refnet, thợ thi công không thổi khí Ni-tơ bảo vệ để đuổi oxy ra ngoài, sinh ra muội than đen bám chặt ở thành trong ống đồng. Khi hệ thống hoạt động, dòng gas lạnh áp suất cao cuốn các hạt muội than này đi làm tắc nghẽn van tiết lưu điện tử (EEV) hoặc làm mài mòn lốc máy nén dẫn đến hỏng máy nén hoàn toàn.
• Cách khắc phục: Kỹ thuật viên thi công bắt buộc phải thổi khí Ni-tơ sạch trong suốt quá trình hàn. Nếu đã xảy ra lỗi, cần súc rửa hệ thống đường ống đồng bằng cồn hóa chất chuyên dụng và tiến hành thay thế phin lọc gas cùng van EEV bị nghẹt.

Hiện tượng đọng sương trần thạch cao

• Nguyên nhân: Thợ lắp đặt bọc bảo ôn chung cả đường ống lỏng và đường hơi trong cùng một ống bảo ôn, hoặc mối ghép bảo ôn tại vị trí bộ chia Refnet không được quấn kín bằng băng keo chuyên dụng, tạo ra các khe hở làm không khí ẩm tiếp xúc trực tiếp với bề mặt ống đồng nhiệt độ thấp.
• Cách khắc phục: Đi bảo ôn độc lập (bảo ôn đôi) cho từng đường ống đồng lỏng và hơi. Quấn băng keo bạc kín hoàn toàn các vị trí chia ga Refnet, đảm bảo không có khe hở tiếp xúc với không khí.

---

7. Câu hỏi thường gặp về cấu tạo và nguyên lý hệ thống VRV (FAQs)

Hỏi 1: Hệ thống điều hòa trung tâm VRV thích hợp cho loại công trình nào?

Hệ thống VRV thích hợp nhất cho các công trình diện tích lớn từ 80m² trở lên trên một sàn, hoặc công trình nhiều tầng như: Biệt thự đơn lập/song lập, Penthouse, Duplex, văn phòng cao cấp, khách sạn mini, showroom sang trọng. Những không gian này đòi hỏi thẩm mỹ trần thạch cao cực cao và cần thu gọn vị trí đặt dàn nóng để tối ưu cảnh quan.

Hỏi 2: Khi hệ thống VRV hoạt động, nếu một phòng tắt máy thì có tốn điện không?

Không hề. Van tiết lưu điện tử (EEV) tại dàn lạnh của phòng tắt máy sẽ tự động đóng kín lại để chặn dòng ga lạnh đi vào. Đồng thời, dàn nóng nhận tín hiệu tải giảm sẽ lập tức điều khiển giảm tốc độ máy nén Inverter xuống mức tương ứng. Vì vậy, hệ thống chỉ tiêu tốn điện năng cho đúng số lượng dàn lạnh đang hoạt động thực tế.

Hỏi 3: Tại sao điều hòa trung tâm VRV Daikin thường có chi phí đầu tư ban đầu cao hơn các dòng máy khác?

Mức giá đầu tư cho hệ VRV cao do sử dụng công nghệ biến tần phức tạp, vật liệu bo mạch cao cấp, hệ số COP/EER tiết kiệm điện cực cao cùng thiết kế độ bền máy lên tới 20 năm. Tuy nhiên, tính về dài hạn, việc tiết kiệm điện năng hàng tháng lên tới 40% và chi phí sửa chữa thay mới thấp hơn nhiều sẽ giúp chủ đầu tư thu hồi vốn nhanh chóng sau 3-5 năm vận hành. Bạn có thể tham khảo thêm tại Báo giá thi công điều hòa trung tâm Daikin VRV để dự toán chi tiết.

---
