Nhà Thầu Thi Công Điều Hòa & Thông Gió KCN Yên Bình Thái Nguyên (Samsung)

Khu công nghiệp (KCN) Yên Bình tọa lạc tại thành phố Phổ Yên, tỉnh Thái Nguyên với quy mô hơn 400 ha, là trung tâm công nghiệp công nghệ cao kiểu mẫu và hiện đại bậc nhất miền Bắc. Đây chính là "đại bản doanh" của Tổ hợp Samsung Electronics Vietnam Thainguyen (SEVT) với vốn đầu tư hàng chục tỷ USD, cùng mạng lưới hơn 150 nhà máy phụ trợ Tier-1, Tier-2 đến từ Hàn Quốc, Nhật Bản và các tập đoàn đa quốc gia chuyên sản xuất vi mạch, linh kiện bán dẫn, camera module, màn hình hiển thị cao cấp và khuôn mẫu cơ khí chính xác.

Trong môi trường sản xuất công nghệ cao đòi hỏi độ chính xác tới từng micromet, hệ thống điều hòa không khí (HVAC) và thông gió thu hồi nhiệt phòng sạch không đơn thuần chỉ phục vụ tiện nghi con người, mà là trái tim công nghệ sống còn quyết định trực tiếp tới tỷ lệ sản phẩm đạt chuẩn (Yield Rate), bảo vệ vi mạch khỏi hiểm họa phóng tĩnh điện (ESD) và vượt qua các kỳ kiểm toán khắt khe (Audit) định kỳ của tập đoàn Samsung toàn cầu.

Là nhà thầu cơ điện chuyên sâu với hơn 10 năm kinh nghiệm thi công hàng trăm dự án công nghiệp, Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech tự hào là đối tác tin cậy cung cấp giải pháp trọn gói: từ tư vấn thiết kế CAD 3D, bóc tách tải nhiệt lạnh, cung ứng thiết bị Daikin chính hãng (daikinthailand.co), thi công đường ống công nghiệp đến kiểm định phòng sạch Cleanroom Validation tại KCN Yên Bình Thái Nguyên.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

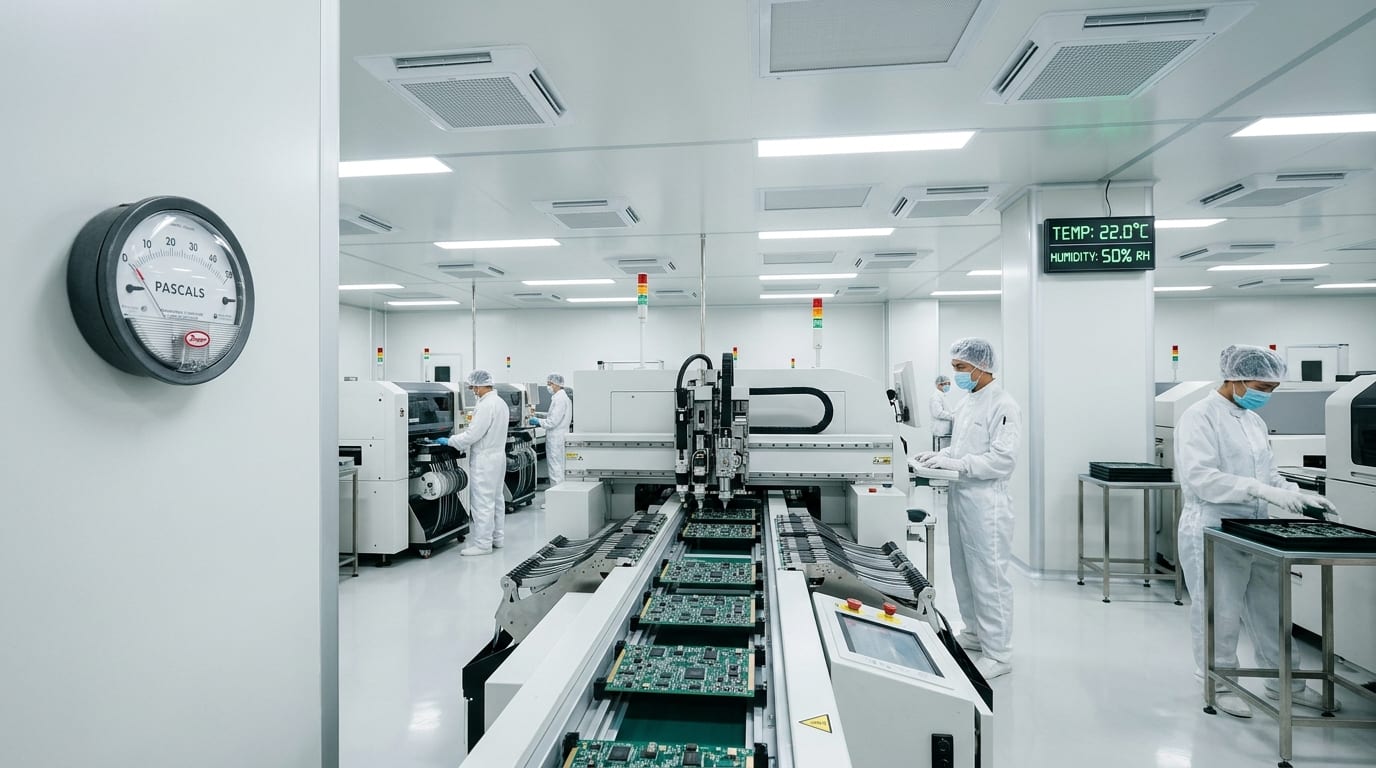

1. Những Thách Thức Kỹ Thuật Vi Khí Hậu Đặc Thù Tại Nhà Máy KCN Yên Bình

Khác biệt hoàn toàn với các công trình điều hòa dân dụng hay tòa nhà văn phòng thông thường, hệ thống cơ điện lạnh HVAC tại các nhà xưởng KCN Yên Bình phải giải quyết đồng thời 4 bài toán kỹ thuật khắc nghiệt:

1.1 Mật Độ Tải Nhiệt Nội Tại Cực Lớn (Internal Heat Load)

Trong các xưởng sản xuất phụ trợ Samsung, mật độ máy móc điện tử vận hành liên tục 24/7/365:

• Hàng chục dàn máy dán bề mặt tự động SMT (Surface Mount Technology), lò sấy hàn chảy reflow oven tỏa ra nhiệt lượng khổng lồ từ 15 kW đến 45 kW mỗi máy.
• Mật độ công nhân thao tác tập trung đông đúc (từ 150 đến 500 người trên mỗi ca làm việc).
• Hệ thống chiếu sáng LED công nghiệp công suất cao và máy nén khí áp lực.
• Yêu cầu kỹ thuật: Nếu hệ thống điều hòa không được tính toán dư tải và phân bổ luồng gió hợp lý, nhiệt độ cục bộ tại line sản xuất có thể vọt lên trên 32°C, làm máy móc báo lỗi quá nhiệt tự ngắt dây chuyền, gây thiệt hại hàng trăm triệu đồng mỗi giờ dừng máy.

1.2 Hiểm Họa Phóng Tĩnh Điện (ESD) Do Biến Động Độ Ẩm

Độ ẩm không khí tại miền Bắc Việt Nam có sự dao động cực đoan: mùa nồm ẩm tháng 2 - tháng 4 độ ẩm ngoài trời vượt 90% RH, trong khi mùa đông hanh khô độ ẩm có thể tụt sâu dưới 35% RH.

• Khi độ ẩm không khí nhỏ hơn 40% RH: Ma sát giữa dòng không khí chuyển động và bề mặt băng chuyền tạo ra điện tích tĩnh điện lên tới hàng ngàn Vôn. Khi phóng điện (ESD - Electrostatic Discharge), dòng điện này sẽ xuyên thủng lớp cách điện vi mạch bán dẫn, làm chết chip âm thầm mà mắt thường không thể phát hiện.
• Khi độ ẩm không khí lớn hơn 65% RH: Hơi ẩm dư thừa bám tụ lên bề mặt bo mạch PCB, gây oxy hóa mối hàn kim loại, mốc màng loa, đọng sương ống kính camera và làm suy giảm điện trở cách điện.
• Yêu cầu kỹ thuật: Hệ thống HVAC bắt buộc phải tích hợp cụm dàn lạnh hút ẩm sâu kết hợp bộ tạo ẩm bằng hơi nước (Steam Humidifier) để ghim chặt độ ẩm phòng sạch luôn ở mức 50% ± 5% RH.

1.3 Kiểm Soát Bụi Bẩn & Nồng Độ Vi Hạt Theo Chuẩn ISO 14644-1

Một hạt bụi siêu mịn kích thước 0.5 micron (nhỏ bằng 1/100 sợi tóc) rơi vào cảm biến hình ảnh hoặc bề mặt chip nhớ trong quá trình đóng gói sẽ tạo ra điểm chết màn hình hoặc lỗi kết nối vi mạch.

• Các phòng sạch phòng sạch sản xuất vi linh kiện tại KCN Yên Bình đòi hỏi cấp độ sạch nghiêm ngặt: ISO Class 7 (Class 10.000) hoặc ISO Class 8 (Class 100.000) theo tiêu chuẩn quốc tế ISO 14644-1 và FED-STD-209E.
• Hệ thống lọc khí phải trải qua 3 tầng bảo vệ: Lọc thô G4 bắt giữ bụi lớn -> Lọc túi trung gian F8 bắt giữ phấn hoa, bụi mịn -> Màng lọc tinh HEPA H13/H14 bắt giữ 99.97% vi hạt có kích thước từ 0.3 micron trở lên.

1.4 Duy Trì Áp Suất Dương (Positive Pressure Control)

Để ngăn chặn tuyệt đối bụi bẩn, mùi khói hàn, côn trùng và không khí nóng ẩm chưa qua xử lý từ hành lang bên ngoài tràn vào khu vực sản xuất mỗi khi mở cửa panel, phòng sạch phải luôn được duy trì áp suất dương liên tục từ +15 Pa đến +30 Pa so với khu vực phụ trợ lân cận.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

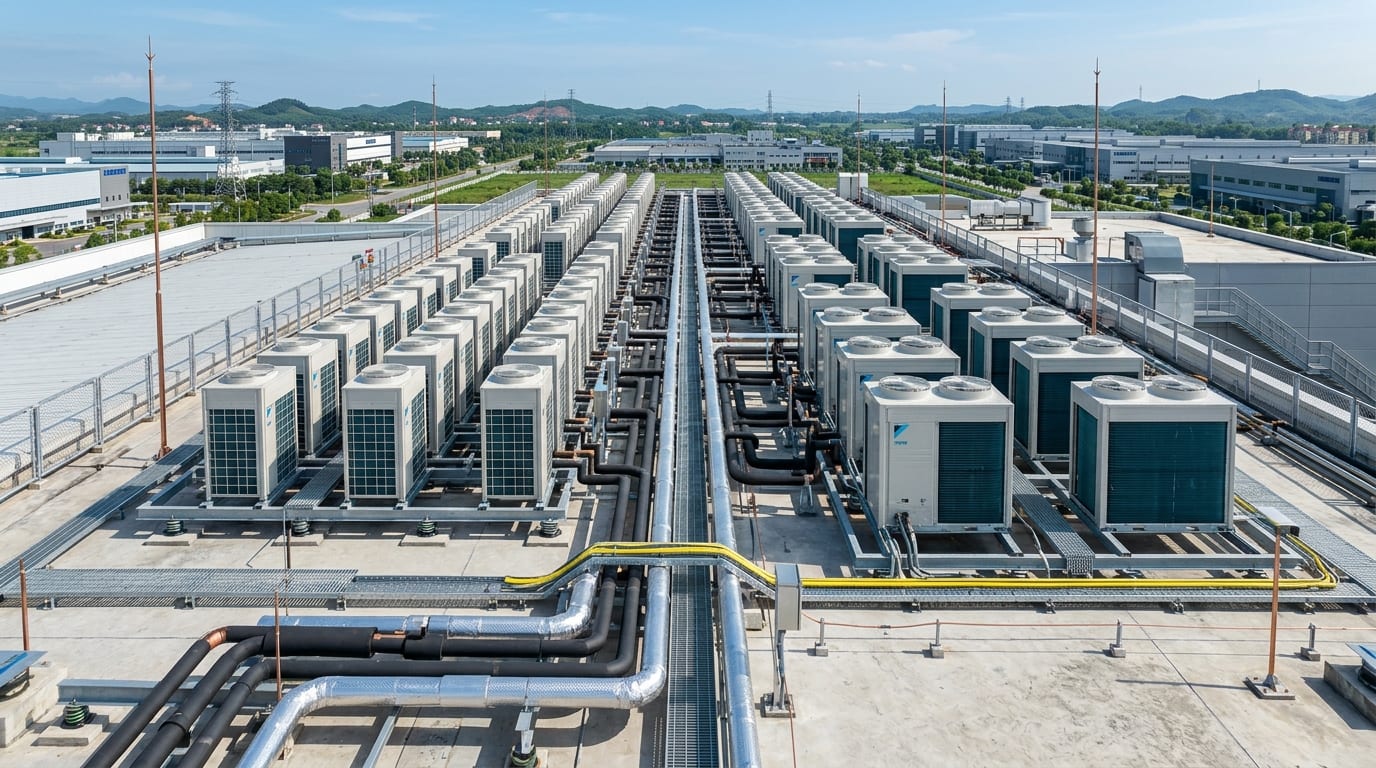

2. Giải Pháp 3 Hệ Thống HVAC Chủ Lực Của Hanotech Tại KCN Yên Bình

Để tối ưu hóa chi phí đầu tư ban đầu (CAPEX) và chi phí vận hành điện năng hàng tháng (OPEX) cho các chủ đầu tư, Hanotech triển khai giải pháp phân vùng kỹ thuật chuyên biệt:

[KHU VỰC NHÀ MÁY KCN YÊN BÌNH]
   |
   +---> 1. PHÒNG SẠCH SMT & LAB ĐO LƯỜNG: Cụm AHU kết hợp Daikin VRV / Chiller
   |        (Kiểm soát 22°C ± 1°C, 50% ± 5% RH, Áp suất dương +20 Pa, Màng lọc HEPA H14)
   |
   +---> 2. XƯỞNG LẮP RÁP CƠ KHÍ & KHO HÀNG: Điều hòa Daikin Packaged Đặt Sàn Nối Ống Gió
   |        (Lưu lượng gió lớn, cột áp cao 200 - 450 Pa, phân bổ gió đều qua cửa gió tôn mạ kẽm)
   |
   +---> 3. THÔNG GIÓ CẤP KHÍ TƯƠI VÀ THU HỒI NHIỆT: Hệ Daikin VAM & Quạt Hút Khói Hàn
            (Trao đổi nhiệt ẩm Enthalpy Core, tiết kiệm 30% điện năng điều hòa, bù khí tươi 24/7)

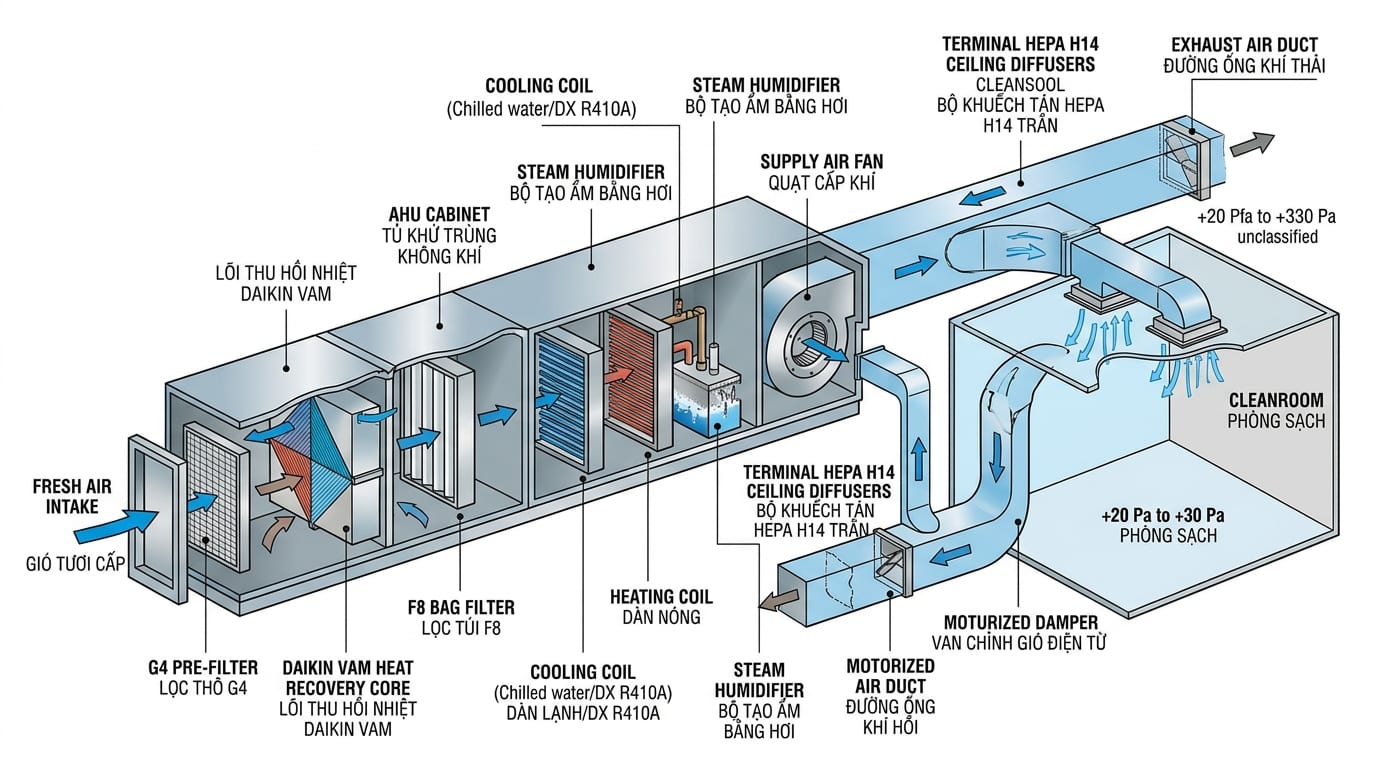

2.1 Hệ Thống 1: Cụm AHU Phòng Sạch Kết Hợp Dàn Nóng Daikin VRV / Packaged DX Coil

Đây là giải pháp công nghệ đỉnh cao được Hanotech ứng dụng cho các phòng sạch sản xuất bảng mạch điện thoại, camera, màn hình LED và phòng kiểm tra chất lượng (QC Lab):

• Cấu tạo tủ xử lý không khí AHU (Air Handling Unit): Tủ AHU được chế tạo bằng khung nhôm định hình cách nhiệt cầu nhiệt (Thermal Break), vỏ panel 2 lớp tôn mạ màu kẹp xốp PU dày 50 mm chống ngưng tụ đọng sương bề mặt và triệt tiêu tiếng ồn.
• Dàn trao đổi nhiệt trực tiếp DX Coil: Ống đồng cánh nhôm xanh chống ăn mòn kết nối trực tiếp với dàn nóng điều hòa Daikin VRV H hoặc Daikin Packaged biến tần Inverter ngoài trời, sử dụng môi chất lạnh R410A cho hiệu suất làm lạnh tức thì.
• Bộ sấy điện (Electric Reheater) và Bộ tạo ẩm hơi nước (Electrode Steam Humidifier): Khi nhiệt độ hạ xuống dưới mức cài đặt trong mùa đông hoặc khi hệ thống phải hạ nhiệt độ sâu để khử ẩm, bộ sấy sẽ tự động bù nhiệt chuẩn xác đến 0.5°C; bộ tạo ẩm bằng điện cực sẽ bơm hơi nước tinh khiết vào dòng khí để duy trì độ ẩm lý tưởng 50% RH.
• Hộp gom gió khuếch tán HEPA Box: Gắn âm trần panel phòng sạch, tích hợp màng lọc HEPA H14 tiêu chuẩn châu Âu EN 1822 cho hiệu suất lọc vi bụi đạt 99.995%.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

2.2 Công Thức Kỹ Thuật Tính Chọn Tải Nhiệt Ẩm & Bội Số Tuần Hoàn Không Khí

Trong quá trình thiết kế, các kỹ sư M&E Hanotech tính toán chính xác bằng phần mềm Daikin VRV Xpress và bóc tách các công thức nhiệt động lực học kinh điển:

1. Công thức tính tổng năng suất lạnh yêu cầu: Q_total = Q_sensible + Q_latent [kW] Trong đó:

   • Q_sensible (Nhiệt hiện): Lượng nhiệt tỏa ra từ máy móc SMT, ánh sáng, tường bao che và nhiệt do người tỏa ra: Q_sensible = G_air x Cp x (t_in - t_out) [kW] (Cp = 1.005 kJ/kg.K là nhiệt dung riêng của không khí khô).
   • Q_latent (Nhiệt ẩn): Lượng nhiệt do hơi ẩm từ quá trình hô hấp của công nhân và hơi ẩm không khí tươi mang vào: Q_latent = G_air x r x (d_in - d_out) [kW] (r = 2501 kJ/kg là ẩn nhiệt hóa hơi của nước, d là dung ẩm g/kg).

2. Công thức tính bội số trao đổi không khí (ACH - Air Changes per Hour): Để duy trì cấp sạch ISO Class 8 (Class 100.000), bội số trao đổi gió bắt buộc phải đạt từ 20 đến 25 lần/giờ: L_supply = ACH x V_room [m3/h] Ví dụ: Phòng sạch SMT diện tích 500 m2, chiều cao trần panel 3.0 m (Thể tích V = 1.500 m3). Lưu lượng gió cấp yêu cầu: L_supply = 22 x 1.500 = 33.000 m3/h.

3. Công thức duy trì chênh lệch áp suất dương: delta_P = (P_phong_sach - P_hanh_lang) >= 15 Pa Lượng khí tươi bù áp suất dương bổ sung cần thiết: Q_fresh_press = A_khe_ho x V_khe_ho x 3600 [m3/h] Với V_khe_ho = can_bac_hai((2 x delta_P) / rho_air) (rho_air = 1.2 kg/m3).

2.3 Hệ Thống 2: Điều Hòa Daikin Packaged Đặt Sàn Thổi Trực Tiếp Hoặc Nối Ống Gió

Đối với các phân xưởng cơ khí, xưởng dập vỏ điện thoại, xưởng đóng gói bao bì carton hoặc kho chứa nguyên vật liệu có trần cao từ 6 đến 10 mét:

• Dòng máy Daikin Packaged (Model FVPGR / UAY) công suất lớn từ 10 HP đến 20 HP (100.000 BTU/h đến 200.000 BTU/h) là sự lựa chọn số 1.
• Dàn lạnh đặt sàn kết nối hệ thống ống gió tôn tráng kẽm Z275 phân nhánh chạy dọc thân xưởng, cấp gió mát trực tiếp xuống tầm làm việc của công nhân (từ độ cao 2.5 m đến 3.5 m), không làm lãng phí nhiệt lạnh lên khoảng không trên cao của mái tôn.
• Hệ thống máy nén xoắn ốc Scroll Inverter chịu tải bền bỉ, dễ dàng bảo trì định kỳ mà không làm ảnh hưởng tới khu vực sản xuất bên dưới.

2.4 Hệ Thống 3: Thông Gió Thu Hồi Nhiệt Daikin VAM Công Nghiệp & Quạt Hút Khói Hàn

• Dây chuyền hàn mạch điện tử sinh ra khói hàn chứa nhựa thông và hơi kim loại nặng độc hại. Hanotech thiết kế hệ thống chụp hút cục bộ (Fume Extraction Hood) kết hợp quạt hút ly tâm chịu nhiệt dẫn luồng khí độc qua tháp xử lý than hoạt tính trước khi thải ra môi trường.
• Bù lại lượng khí thải, hệ thống Quạt thông gió thu hồi nhiệt Daikin VAM công nghiệp sẽ hút khí tươi giàu oxy từ bên ngoài, lọc sạch bụi bẩn qua màng lọc hiệu suất cao và trao đổi nhiệt ẩm (Enthalpy Core) với luồng khí thải.
• Hiệu suất thu hồi nhiệt đạt tới 75% - 82%, giúp giảm tải nhiệt cho hệ thống điều hòa chính, tiết kiệm hàng trăm triệu đồng tiền điện mỗi năm cho nhà máy. Quý khách có thể xem thêm chi tiết nguyên lý dòng máy này tại Hệ thống thông gió Daikin VAM.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

3. Tiêu Chuẩn Thi Công M&E Chinh Phục Kỳ Kiểm Toán Vendor Samsung & EHS

Để được phê duyệt thi công và vượt qua các kỳ đánh giá nghiêm ngặt của Ban Quản lý Dự án Samsung và các tổng thầu FDI Hàn Quốc, Hanotech áp dụng quy trình kiểm soát chất lượng (QA/QC) và an toàn lao động (EHS) theo chuẩn 5 sao:

3.1 Quy Trình Hàn Ống Đồng Thổi Khí Nitơ Chống Oxi Hóa Lòng Ống

Tại các hệ thống điều hòa VRV công nghiệp công suất hàng trăm HP, nếu thợ hàn thủ công không thổi khí bảo vệ, nhiệt độ ngọn lửa oxy-gas (trên 800°C) sẽ làm mặt trong ống đồng bị cháy đen, tạo thành hàng triệu vảy oxit đồng Cu2O. Khi hệ thống chạy thử, các mạt vảy này sẽ trôi vào van tiết lưu điện tử EEV làm kẹt van, hoặc đi vào buồng nén làm xước bề mặt máy nén Scroll biến tần Inverter, gây cháy lốc máy nén tức thì (Mã lỗi U4, L5, E7 trên điều hòa Daikin).

Quy chuẩn Hanotech: Bắt buộc duy trì dòng khí Nitơ khô áp suất 0.2 bar (khoảng 0.02 MPa) liên tục chảy qua lòng ống trong suốt quá trình hàn bắp nối. Nhờ đó, bề mặt bên trong lòng ống luôn sáng bóng như gương, bảo vệ tuyệt đối hệ thống van tiết lưu và dầu bôi trơn máy nén. Quý khách có thể xem thêm quy trình xử lý sự cố cháy lốc tại bài viết Quy trình súc rửa vệ sinh đường ống đồng bằng Nitơ sau sự cố cháy lốc máy nén VRV.

3.2 Quy Chuẩn Đấu Nối Tủ Điện Phân Phối & Hệ Tiếp Địa Chống Nhiễu EMC

• Các máy móc SMT và robot gắp linh kiện tại KCN Yên Bình cực kỳ nhạy cảm với xung điện áp sét lan truyền và sóng hài cao tần do biến tần máy lạnh sinh ra.
• Hanotech sử dụng dây cáp điện tín hiệu chống nhiễu bọc kim Shielded Twisted Pair (STP) tiết diện 1.25 mm2 luồn trong ống thép mạ kẽm luồn dây điện chuyên dụng Smartube / Panasonic, đi cách xa cáp nguồn động lực tối thiểu 300 mm để triệt tiêu hiện tượng cảm ứng điện từ EMC.
• Toàn bộ vỏ máy dàn nóng, dàn lạnh và thang máng cáp được đấu nối tiếp địa đẳng thế (Equipotential Grounding) về bãi tiếp địa chuyên dụng của nhà máy với trị số điện trở đất đo đạc kiểm định đạt R < 4 Ohm.

4. Bảng Báo Giá Dự Toán Thi Công Điều Hòa & Thông Gió KCN Yên Bình 2026

Chi phí đầu tư hệ thống HVAC cho nhà máy tại KCN Yên Bình phụ thuộc vào công năng phân xưởng, tiêu chuẩn cấp sạch phòng sạch, tổng diện tích sàn và mật độ máy móc thiết bị tỏa nhiệt. Dưới đây là bảng dự toán kỹ thuật trọn gói tham khảo được Hanotech chuẩn hóa cho các quy mô công trình tiêu biểu năm 2026:

4.1 Bảng Dự Toán Trọn Gói Theo Quy Mô Nhà Xưởng

Ghi chú: Bảng giá đã bao gồm toàn bộ máy chính hãng nhập khẩu, vật tư ống gió, ống đồng, bảo ôn chống cháy, van chặn lửa, miệng gió, tủ điện, dây cáp điện và nhân công lắp đặt trọn gói. Đơn giá có thể thay đổi tùy thuộc vào bản vẽ thiết kế CAD mặt bằng thực tế.

4.2 Bảng Đơn Giá Vật Tư & Nhân Công Thi Công Công Nghiệp Tham Khảo

• Ống gió tôn mạ kẽm Z275 dày 0.75 mm - 1.0 mm (bao gồm bích, phụ kiện con cút, keo silicon): 280.000 - 390.000 VNĐ/m2.
• Bảo ôn cao su lưu hóa Superlon / Dovlon dán màng nhôm chống cháy Class 0 dày 25 mm: 145.000 - 195.000 VNĐ/m2.
• Ống đồng dẫn gas Luvata Thái Lan cây thẳng kèm bảo ôn đôi d22.2 đến d41.3 mm: 320.000 - 680.000 VNĐ/mét dài.
• Bộ khuếch tán HEPA Box phòng sạch kèm lọc H14 kích thước 610x610x150 mm: 3.850.000 - 5.200.000 VNĐ/bộ.
• Nhân công thi công lắp đặt ống gió công nghiệp trên cao (đầy đủ giàn giáo an toàn, đai an toàn 2 móc): 90.000 - 130.000 VNĐ/m2.
• Dịch vụ đo kiểm cân chỉnh gió TAB và cấp chứng chỉ Cleanroom Validation: 18.000.000 - 35.000.000 VNĐ/dự án.

Để tự tính toán công suất lạnh BTU chính xác cho từng phòng ban chức năng của nhà xưởng, quý khách có thể sử dụng công cụ trực tuyến miễn phí tại Bảng tính tải lạnh & dự toán ngân sách 0đ.

5. Năng Lực Nhà Thầu Cơ Điện Lạnh Hanotech Tại Thái Nguyên

Không chỉ phục vụ các công trình trọng điểm tại Hà Nội, Hải Phòng hay Quảng Ninh, Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech đã xây dựng trạm kỹ sư và kho vật tư cơ điện thường trực trực tiếp tại tỉnh Thái Nguyên:

• Phạm vi đáp ứng thần tốc: Phục vụ khảo sát thực địa 0đ và thi công nhanh chóng tại toàn bộ các KCN trọng điểm của tỉnh Thái Nguyên:
  • Khu công nghiệp Yên Bình 1, 2 (TP. Phổ Yên) - Trọng tâm chuỗi phụ trợ Samsung.
  • Khu công nghiệp Điềm Thụy (Khu A & Khu B - Phú Bình & Phổ Yên).
  • Khu công nghiệp Sông Công 1 & Sông Công 2 (TP. Sông Công).
  • Khu công nghiệp Nam Phổ Yên (TP. Phổ Yên).
  • Khu công nghiệp Quyết Thắng (TP. Thái Nguyên).
• Hồ sơ năng lực kiểm toán Vendor Samsung:
  • 100% kỹ sư chỉ huy trưởng và thợ kỹ thuật có chứng chỉ an toàn lao động Nhóm 1, 2, 3 được đào tạo theo tiêu chuẩn EHS khắt khe của Samsung.
  • Trang bị đầy đủ trang thiết bị bảo hộ lao động đạt chuẩn: Mũ bảo hộ chống va đập, kính chống bụi, giày bảo hộ đế thép chống đâm xuyên, áo phản quang, dây đai an toàn toàn thân 2 móc khóa giảm chấn.
  • Thiết bị thi công hiện đại: Giàn giáo di động có bánh xe khóa hãm, máy laser định vị tuyến ống, máy ép cos thủy lực, máy đo áp suất chân không Testo 552 và thiết bị cân chỉnh lưu lượng gió Fluke chuyên dụng.
• Cam kết chính hãng & Kích hoạt bảo hành điện tử:
  • 100% thiết bị điều hòa Daikin Packaged, Daikin VRV và quạt Daikin VAM được nhập khẩu nguyên chiếc từ nhà máy Daikin Thái Lan, đầy đủ giấy tờ chứng nhận xuất xứ CO Form D và kiểm định chất lượng CQ xuất xưởng. Quý khách có thể tra cứu chi tiết thông số catalogue sản phẩm tại Daikin Thailand.
  • Kích hoạt bảo hành điện tử chính hãng thông qua hệ thống Daikin E-Care, thời hạn bảo hành 01 năm toàn bộ thiết bị và 05 năm đối với máy nén biến tần.
• Cam kết tiến độ & Làm đêm (Night Shift):
  • Đối với các nhà máy đang hoạt động cần cải tạo nâng cấp hoặc mở rộng thêm line sản xuất mà không thể dừng chuyền ban ngày, Hanotech sẵn sàng bố trí ca làm đêm (từ 20h00 đến 06h00 sáng hôm sau) với biện pháp che chắn bụi bẩn bằng bạt chuyên dụng, dọn dẹp mặt bằng sạch bóng trước giờ công nhân vào ca sáng.

Quý khách hàng là chủ đầu tư, tổng thầu EPC hoặc ban quản lý nhà máy tại KCN Yên Bình có nhu cầu tư vấn thiết kế, thẩm tra bản vẽ CAD 3D hoặc nhận bảng báo giá dự toán bóc tách chi tiết xin vui lòng liên hệ trực tiếp:

• Doanh nghiệp: Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech (MST: 0109502047)
• Trụ sở chính: Tầng 5 Số 806 Đường Kim Giang, Phường Thanh Liệt, Thành phố Hà Nội
• Trạm Kỹ Sư Thái Nguyên: Phường Ba Hàng, TP. Phổ Yên, Tỉnh Thái Nguyên (Cách cổng KCN Yên Bình 1.5 km)
• Hotline Kỹ Sư Trưởng Tư Vấn Công Nghiệp 24/7: 0988 511 145
• Dịch vụ kỹ thuật tại địa phương: Xem thêm Lắp đặt điều hòa tại Thái Nguyên để đặt lịch khảo sát mặt bằng và đo đạc CAD 3D 0đ.
• Website Kỹ Thuật & Báo Giá: thietbitruntam.org
• Website Sản Phẩm & Catalogue: daikinthailand.co
• Email: codienhanotech@gmail.com
