Kích Thước Miệng Gió Khe Slot (Linear Slot Diffuser) & Bản Vẽ Khoét Trần Thạch Cao 1-2-3 Khe
Cam Kết Tiêu Chuẩn Kỹ Thuật M&E Từ Kỹ Sư Hanotech
Đại lý chính hãng Daikin Thái Lan • Nhà thầu thi công Cơ Điện Lạnh hàng đầu Miền Bắc
Nghe Kỹ Sư tóm tắt điểm cốt lõi bài viết
Kích thước miệng gió khe slot 1, 2, 3 khe, tiêu chuẩn hạ trần thạch cao và vị trí lỗ thăm trần cho điều hòa giấu trần Daikin. Tư vấn Kỹ sư Hanotech: 0988 511 145.

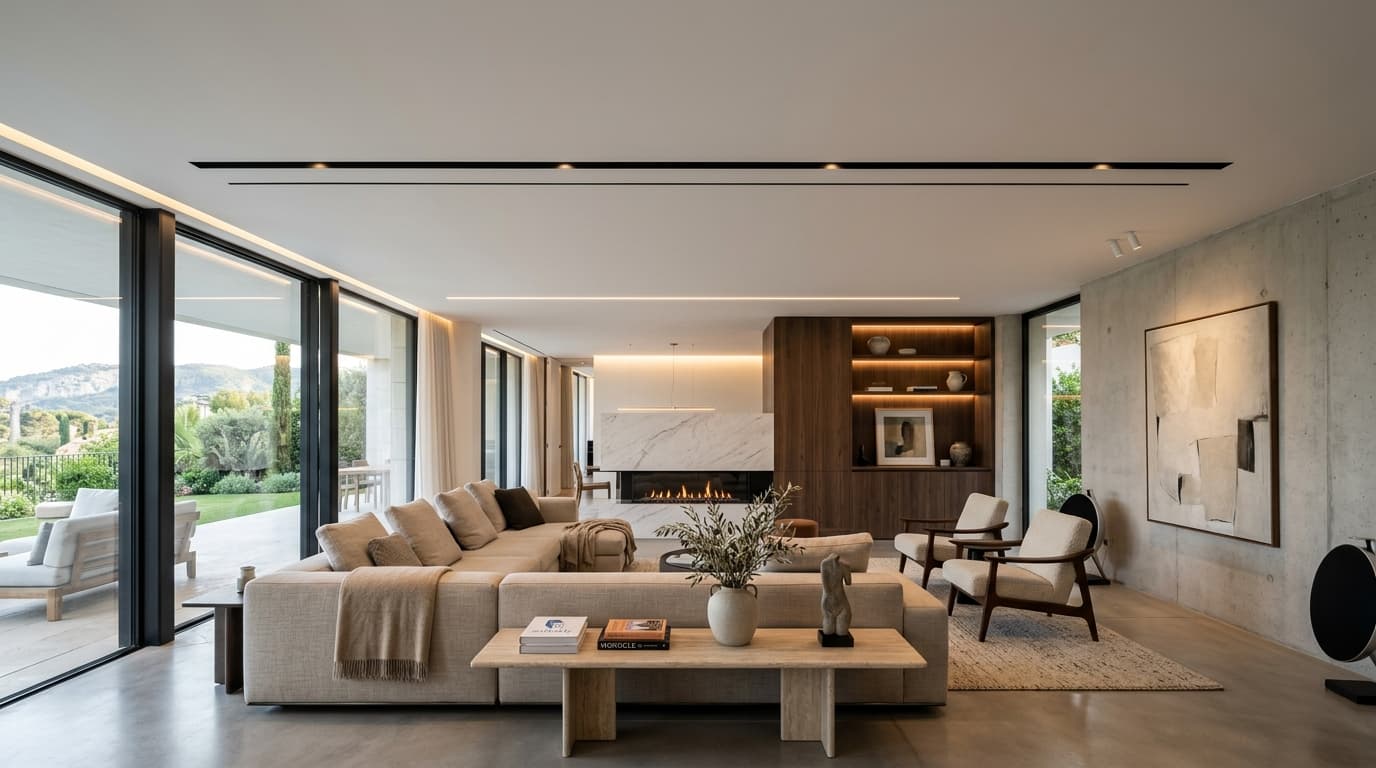

Trong các công trình biệt thự cao cấp, penthouse và căn hộ chung cư hạng sang, giải pháp điều hòa giấu trần nối ống gió kết hợp miệng gió khe dài (Linear Slot Diffuser) đã trở thành chuẩn mực thẩm mỹ hàng đầu. Miệng gió khe Slot thanh mảnh, tinh tế, hòa lẫn hoàn hảo vào các đường nét kiến trúc hiện đại, tối giản (Minimalism) hoặc Tân cổ điển (Neo Classic).
Tuy nhiên, nếu kiến trúc sư nội thất và thợ thi công trần thạch cao không nắm rõ kích thước kỹ thuật của miệng gió slot, kích thước hạ trần tối thiểu và vị trí khoét lỗ thăm trần, rất dễ dẫn đến tình trạng: trần bị hạ quá thấp làm bí phòng, cửa gió bị đọng sương mốc trần, hoặc không thể mở nắp sửa chữa dàn lạnh khi gặp sự cố.
Bài viết này Kỹ sư Hanotech sẽ cung cấp đầy đủ bảng tra kích thước miệng gió khe slot, khoảng cách hạ trần thạch cao chuẩn từng milimet, và giải pháp kỹ thuật chống đọng sương hiệu quả nhất.
💡Tóm Tắt Trọng Tâm Kỹ Thuật
- Thông Số Kỹ Thuật Chuẩn: Miệng gió khe Slot 1 khe (khoét trần 50mm), 2 khe (khoét trần 90mm), 3 khe (khoét trần 130mm). Hạ trần tối thiểu 240-260mm cho dòng máy mỏng FDXM và 300-320mm cho dòng FBA. Cửa gió nhựa ABS chống đọng sương 100%.
- Quy Trình Thi Công Kỹ Sư Hanotech: Bắt buộc tuân thủ quy trình nén Nitơ thử áp 40 bar trong 72 giờ, bọc bảo ôn Superlon độc lập và hút chân không sâu dưới 500 microns trước khi vận hành.
- Tư Vấn & Khảo Sát 24/7: Liên hệ trực tiếp Kỹ sư Hanotech qua Hotline 0988 511 145 (Khảo sát & thiết kế bản vẽ CAD 3D miễn phí).
🎥 Video Thực Tế Kỹ Sư Kiểm Tra & Nghiệm Thu Điều Hòa Hanotech: Xem Clip Shorts Thực Tế Trên YouTube

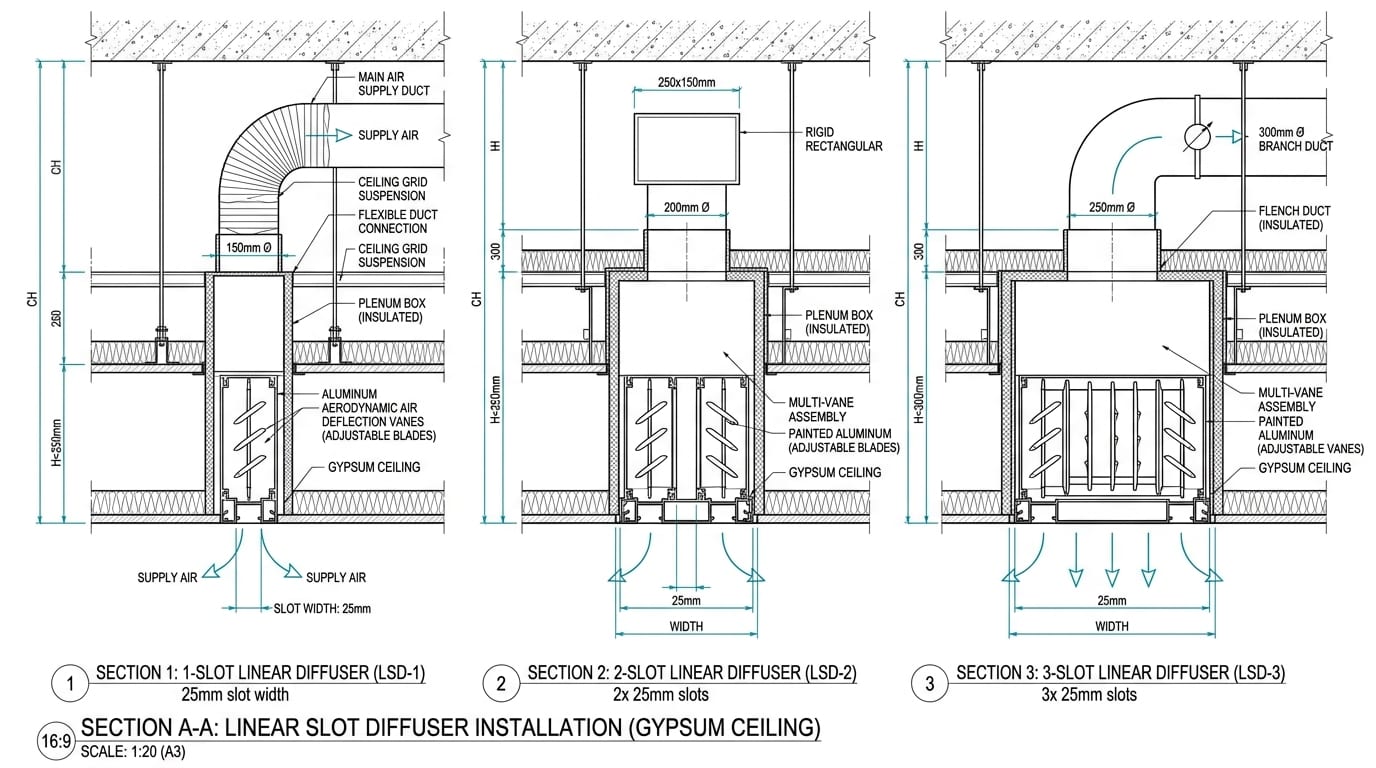

1. Bảng tra kích thước khoét lỗ trần cho miệng gió khe Slot (1 khe, 2 khe, 3 khe)
Miệng gió khe Slot (Linear Slot Diffuser - LSD) được cấu tạo từ các khe hẹp song song (mỗi khe có độ rộng tiêu chuẩn là 15mm, 20mm hoặc 25mm), bên trong tích hợp các lá cánh gió hình lưỡi gà (van chỉnh hướng gió) có thể xoay 180° để điều chỉnh luồng gió thổi ngang hoặc thổi chếch xuống sàn.
| Chủng loại miệng gió Slot | Chiều rộng mặt phủ bì viền (W1) | Chiều rộng khoét lỗ thạch cao (W2) | Chiều rộng cổ gió kết nối Plenum Box (W3) | Lưu lượng gió tiêu chuẩn (CFM/mét dài) | Không gian ứng dụng phù hợp |
|---|---|---|---|---|---|
| Slot 1 khe (15mm) | 68 mm | 48 – 52 mm | 40 mm | 60 – 90 CFM/m | Phòng ngủ nhỏ, phòng làm việc, hành lang (< 18m²) |
| Slot 2 khe (15mm - Phổ biến nhất) | 108 mm | 88 – 92 mm | 80 mm | 120 – 180 CFM/m | Phòng ngủ Master, phòng khách căn hộ (20m² – 35m²) |
| Slot 3 khe (15mm) | 148 mm | 128 – 132 mm | 120 mm | 180 – 260 CFM/m | Phòng khách lớn biệt thự, sảnh đón, phòng ăn (> 40m²) |
| Slot 4 khe (20mm) | 210 mm | 185 – 190 mm | 175 mm | 280 – 380 CFM/m | Không gian thông tầng, nhà hàng, showroom cao cấp |
💡⚠️ Lưu ý thi công từ Kỹ sư Hanotech: Độ dài của miệng gió slot có thể ghép nối từ các thanh 1m, 1.2m hoặc đặt gia công liền mạch thanh 2.5m – 3m. Khi ghép góc 90° tại góc trần chữ L, bắt buộc phải dùng khớp nối góc đúc sẵn (Corner Piece 90°) để đường chỉ viền đen của khe gió chạy liên tục, không bị đứt đoạn gãy khúc mất thẩm mỹ.
2. Tiêu chuẩn khoảng cách hạ trần thạch cao cho từng model dàn lạnh Daikin
Nhiều gia chủ băn khoăn: "Trần nhà tôi chỉ cao 3.1m, nếu lắp điều hòa giấu trần thì trần thạch cao còn lại bao nhiêu, có bị thấp và ngột ngạt không?"
Để tối ưu hóa chiều cao trần, Hanotech luôn phối hợp cùng kiến trúc sư lựa chọn chủng loại dàn lạnh phù hợp với từng vị trí:
Đang tải sơ đồ...
Chi tiết cách tính khoảng không gian kỹ thuật âm trần:
- Chiều dày thân dàn lạnh: Từ 200mm đến 300mm.
- Khoảng cách treo cách trần bê tông: Tối thiểu 30mm – 50mm để lót giảm chấn cao su chống rung truyền âm vào kết cấu nhà.
- Khoảng cách đáy dàn lạnh tới tấm thạch cao: Tối thiểu 20mm – 30mm để lắp ống thoát nước xả ngưng có bảo ôn và độ dốc thoát nước tự nhiên.
- Giải pháp giật cấp thông minh: Không nên hạ phẳng toàn bộ trần cả phòng. Kỹ sư Hanotech thường tư vấn hạ trần giật cấp viền xung quanh phòng (khu vực hành lang, trên đầu tủ quần áo hoặc cửa ra vào để giấu máy), còn khu vực giữa trần phòng khách/phòng ngủ vẫn giữ cốt trần cao 2.8m – 2.9m để gắn đèn chùm hoặc quạt trần, tạo không gian vô cùng thoáng đãng.
3. Vị trí và kích thước khoét lỗ thăm trần (Access Panel) giấu viền thẩm mỹ
Lỗ thăm trần là hạng mục bắt buộc 100% trong kỹ thuật cơ điện lạnh. Nếu không có lỗ thăm, khi máy cần vệ sinh lưới lọc bụi, bảo dưỡng bơm nước ngưng hoặc sửa bo mạch, thợ sẽ buộc phải đập phá trần thạch cao, gây tốn kém hàng chục triệu đồng tiền sơn sửa lại nội thất.
Tiêu chuẩn kỹ thuật lỗ thăm trần Daikin:
- Kích thước tiêu chuẩn:
- Kích thước 450mm x 450mm: Áp dụng cho các dàn lạnh công suất nhỏ 9.000 – 18.000 BTU.
- Kích thước 600mm x 600mm: Áp dụng cho dàn lạnh công suất lớn từ 24.000 BTU trở lên hoặc khu vực có lắp van chặn, bộ chia gas.
- Vị trí bố trí: Nằm ngay phía dưới đuôi máy (nơi đặt phin lọc bụi và hộp bo mạch điện).
- Giải pháp thẩm mỹ giấu viền: Hiện nay Hanotech sử dụng khung thăm trần thạch cao giấu viền nam châm (Frameless Concealed Access Panel). Mặt nạ nắp thăm được ốp chính tấm thạch cao cắt ra và sơn bả đồng màu trần, khi nhìn từ dưới lên chỉ thấy một đường khe chỉ hẹp 1mm, hoàn toàn vô hình trong không gian nội thất sang trọng.
4. So sánh: Miệng gió nhôm sơn tĩnh điện vs Miệng gió nhựa ABS chống đọng sương
Hiện tượng đọng sương nhỏ giọt ở miệng gió là cơn ác mộng lớn nhất của các căn hộ biệt thự (làm mốc ố trần thạch cao và hỏng sàn gỗ cao cấp). Nguyên nhân cốt lõi là do sự chênh lệch nhiệt độ giữa bề mặt miệng gió kim loại lạnh buốt (14°C - 16°C) và không khí ẩm xung quanh phòng.
| Tiêu chí so sánh | Miệng gió Nhôm định hình sơn tĩnh điện | Miệng gió Nhựa kỹ thuật ABS nguyên sinh cao cấp |
|---|---|---|
| Khả năng chống đọng sương | Trung bình. Do nhôm dẫn nhiệt rất nhanh, khi thời tiết nồm ẩm độ ẩm > 85%, hơi nước rất dễ ngưng tụ thành giọt trên nan nhôm. | Tuyệt đối (100%). Nhựa ABS là chất cách nhiệt tự nhiên, nhiệt độ bề mặt nan gió không bị truyền lạnh, hoàn toàn không bao giờ đọng sương. |
| Độ phẳng và độ sắc nét | Cực cao, các đường gờ cạnh nhôm thẳng tắp, sắc sảo, sơn tĩnh điện màu trắng sứ (RAL 9010) hoặc đen mờ. | Rất cao, bề mặt nhẵn bóng tinh xảo, không cong vênh co ngót theo thời gian, chống ố vàng UV. |
| Khả năng tiêu âm & độ ồn | Khi gió thổi qua nan nhôm ở vận tốc cao có thể phát sinh tiếng rít nhẹ do cộng hưởng kim loại. | Hấp thụ âm thanh tốt hơn, triệt tiêu tiếng rít gió, giúp không gian phòng ngủ yên tĩnh tuyệt đối (< 25 dBA). |
| Đơn vị thi công khuyến nghị | Thích hợp cho công trình yêu cầu kích thước phi tiêu chuẩn theo mét dài lẻ. | Hanotech khuyến nghị ưu tiên số 1 cho các biệt thự cao cấp miền Bắc. |
5. Quy trình phối hợp chuẩn giữa Hanotech và Nhà thầu Thạch cao
Để đảm bảo trần thạch cao phẳng đẹp và miệng gió thẳng tắp không bị lệch, Kỹ sư Hanotech luôn triển khai theo quy trình 4 bước chặt chẽ:
- Bước 1 - Lắp đặt dàn lạnh và treo hộp gom gió (Plenum box): Cố định máy bằng 4 ty ren mạ kẽm D8/D10 kết hợp lò xo chống rung. Căn chỉnh cốt cao độ máy chính xác bằng tia laser.
- Bước 2 - Bàn giao tim cốt cho thợ thạch cao: Đánh dấu chính xác vị trí miệng gió cấp, miệng gió hồi và lỗ thăm trần trên trần thạch cao bằng bản vẽ Shopdrawing chi tiết.
- Bước 3 - Khoét lỗ và bắn cổ miệng gió: Thợ thạch cao hoàn thiện khung xương và khoét lỗ theo đúng kích thước dưỡng mẫu do Hanotech cung cấp.
- Bước 4 - Lắp đặt mặt nạ và nghiệm thu kiểm tra gió: Sau khi bả matit và sơn lót lớp 1 xong, kỹ sư Hanotech trực tiếp gắn mặt nạ miệng gió, cân chỉnh lá hướng gió và dùng máy đo lưu lượng gió Testo kiểm tra độ êm ái.
Gia chủ và các đơn vị thiết kế nội thất cần nhận bộ thư viện bản vẽ CAD miệng gió khe Slot và tư vấn kích thước trần miễn phí, xin vui lòng liên hệ:
- Hotline Kỹ Thuật Hanotech: 0988 511 145 (Hỗ trợ 24/7)
- Website: https://thietbitruntam.org
