Giải Pháp Điều Hòa Cho Nhà Gỗ, Nhà Thờ Họ Kiến Trúc Cổ

Nhà gỗ cổ truyền 3 gian, 5 gian, nhà thờ họ (từ đường), nhà gỗ kẻ truyền Bắc Bộ và các biệt thự kiến trúc Á Đông tại Hà Nội, Bắc Ninh, Ninh Bình, Nam Định, Phú Thọ là những công trình tâm linh, di sản văn hóa thiêng liêng lưu giữ hồn cốt của dòng tộc. Tuy nhiên, việc đưa tiện nghi làm mát hiện đại vào các công trình này luôn là bài toán hóc búa bậc nhất đối với kỹ sư cơ điện lạnh (M&E):

• Làm sao để không gian mát mẻ, trang nghiêm vào những ngày đại lễ giỗ chạp, hội hè đông đúc nhưng tuyệt đối không được đục khoét cột gỗ quý, không cắt xà gồ vì kèo?
• Làm sao giấu kín 100% dàn lạnh, đường ống đồng, ống thoát nước ngưng mà không làm mất đi vẻ đẹp cổ kính chạm khắc tinh xảo?
• Làm sao ngăn ngừa hiện tượng khô nứt nẻ, co ngót, cong vênh các mối mộng của cột gỗ lim, sến, táu, gụ do luồng gió lạnh gây ra?
• Làm sao xử lý triệt để khói nhang, hương trầm gây cay mắt, ngột ngạt khi phải đóng kín toàn bộ cửa gỗ để bật điều hòa?

Với bề dày hơn 15 năm tư vấn thiết kế và thi công hàng trăm công trình nhà gỗ cao cấp, đội ngũ Kỹ sư Hanotech xin chia sẻ chi tiết bộ giải pháp điều hòa chuyên biệt cho nhà gỗ cổ truyền, bảo vệ tài sản di sản và duy trì độ ẩm vàng ngay dưới đây.

💡

Tóm Tắt Trọng Tâm Kỹ Thuật (Key Takeaways)

• Bảo toàn di sản kiến trúc: Cam kết 100% không đục cột, không khoan cắt xà gồ gỗ quý, bảo toàn trọn vẹn kết cấu vì kèo kẻ truyền và giá trị tâm linh phong thủy.
• Giải pháp dàn lạnh giấu kín: Ứng dụng Dàn lạnh giấu trần nối ống gió (Daikin FXMQ/FBA) đặt sau hậu cung/buồng xép kết hợp Miệng gió khe nan Linear sơn vân gỗ matching 100%, hoặc Dàn lạnh đặt sàn giấu vách (FXLQ/FNRQ) ngụy trang trong tủ gỗ chạm khắc hoa văn chữ Thọ.
• Công nghệ kiểm soát độ ẩm vàng (55% - 65% RH): Sử dụng điều hòa trung tâm Daikin VRV tích hợp cảm biến Humidity Sensor, ngăn ngừa triệt để hiện tượng khô rút nứt nẻ chân chim trên cột gỗ lim, hương, gõ đỏ.
• Cấp khí tươi & hút khói hương trầm: Tích hợp quạt thông gió thu hồi nhiệt Daikin VAM, lọc sạch bụi mịn PM2.5, cấp Oxy dồi dào và khử sạch khói nhang ngày lễ tết mà không thất thoát nhiệt lạnh.
• Tiêu chuẩn vật tư M&E: Toàn bộ ống đồng Luvata Thái Lan bọc bảo ôn Superlon Class 0, tuyến ống đi ngầm dưới gầm sàn gỗ hoặc luồn sau nẹp đồng thẩm mỹ, thử áp Nitơ 40 Bar trong 48 giờ.
• Hệ sinh thái kỹ thuật: Khảo sát 3D và lập dự toán tại thietbitruntam.org, tham khảo thiết bị Daikin Thái Lan chính hãng tại daikinthailand.co.

1. Bốn Thách Thức Kỹ Thuật Lớn Nhất Khi Lắp Điều Hòa Cho Nhà Gỗ

Không giống như các công trình nhà phố bê tông cốt thép có trần thạch cao che chắn, nhà gỗ cổ truyền sở hữu những đặc thù kiến trúc vô cùng khắt khe đòi hỏi người kỹ sư phải am hiểu sâu sắc về kết cấu mộc truyền thống:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

1.1. Kết cấu trần mở để lộ toàn bộ vì kèo chạm khắc

Toàn bộ hệ thống vì nóc, câu đầu, con rường, xà nách, xà lòng bằng gỗ lim, sến, gụ được chạm khắc kênh bong hoa văn tứ linh, hoa sen tinh xảo. Nếu treo một chiếc dàn lạnh cục bộ màu trắng bằng nhựa lên thân cột gỗ lim bóng loáng, không gian tâm linh linh thiêng sẽ lập tức bị phá vỡ hoàn toàn, tạo cảm giác chắp vá thô kệch và phản cảm.

1.2. Thất thoát nhiệt lạnh cực lớn qua mái ngói và khe cửa ván bạt

Nhà gỗ cổ truyền thường lợp ngói mũi hài, ngói âm dương trên lớp rui mè gỗ mà không có trần bê tông hay xốp cách nhiệt. Bên cạnh đó, hệ cửa bức bàn, cửa ván bạt ghép mộng tự nhiên luôn có những khe hở co giãn cơ học theo thời tiết. Nhiệt độ bên dưới mái ngói vào mùa hè có thể lên đến 55°C đến 60°C, khiến lượng nhiệt bức xạ truyền xuống không gian bên dưới là rất lớn. Do đó, nếu kỹ sư tính toán tải lạnh theo tiêu chuẩn nhà chung cư thông thường (chỉ 650 đến 800 BTU/m2) thì máy điều hòa sẽ bị quá tải, chạy liên tục không ngắt và không thể làm mát.

1.3. Nguy cơ nứt toác, co ngót thớ gỗ do mất độ ẩm

Đây là rủi ro nguy hiểm nhất đối với các công trình gỗ tiền tỷ. Gỗ tự nhiên là vật liệu có tính "thở", luôn trao đổi độ ẩm với môi trường xung quanh.

• Khi bật điều hòa thông thường trong thời gian dài, giàn tản nhiệt lạnh sẽ liên tục ngưng tụ hơi nước và tống ra đường nước xả, khiến độ ẩm không khí trong nhà thờ họ tụt dốc thê thảm xuống dưới 35% - 40%.
• Độ ẩm không khí quá khô sẽ rút kiệt nước từ giác gỗ và lõi gỗ, tạo nên ứng suất nội bên trong thớ gỗ làm nứt toác chân chim, cong vênh xà gồ, thậm chí xé rách các mối ghép mộng ngàm tinh xảo của nghệ nhân.

1.4. Khói nhang, hương trầm ngột ngạt khi đóng kín cửa

Vào các dịp lễ chạp, cúng giỗ, tết thanh minh, con cháu quây quần thắp rất nhiều tuần hương trầm, nến và đèn dầu. Khi đóng kín cửa để bật điều hòa làm mát, lượng khói hương không thoát ra được sẽ tích tụ nồng độ khí CO, CO2 và bụi mịn dày đặc, gây cay rát mắt, khó thở cho người già, trẻ nhỏ và bám muội đen làm ố vàng các bức hoành phi câu đối sơn son thếp vàng.

2. Giải Pháp 1: Dàn Lạnh Giấu Trần Nối Ống Gió (Daikin FXMQ / FBA)

Đây là phương án tối ưu nhất chiếm hơn 95% lựa chọn tại các ngôi nhà thờ họ, đình chùa và biệt thự gỗ cao cấp hiện nay:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

2.1. Nguyên lý bố trí giấu dàn máy hoàn toàn

Kỹ sư Hanotech bố trí cụm dàn lạnh âm trần nối ống gió (áp suất tĩnh trung bình hoặc cao như dòng Daikin VRV FXMQ hoặc Daikin SkyAir Inverter FBA) tại các vị trí khuất mắt:

• Khu vực buồng hậu cung / gian sau: Đặt máy trên trần lửng của buồng kho xép hoặc buồng kỹ thuật phía sau gian thờ chính.
• Khu vực áp mái hồi (đầu hồi nhà): Tận dụng khoảng trống giữa hai bức tường hồi xây gạch đặc để đặt dàn lạnh và làm cửa thăm kỹ thuật kín đáo.
• Ống gió mềm tiêu âm: Luồng gió lạnh được dẫn qua hệ thống ống gió mềm bọc bảo ôn cao su lưu hóa Superlon, đi nẹp sát phía trên của các thanh xà phụ hoặc giấu chìm hoàn toàn trong các khoang rỗng của mái.

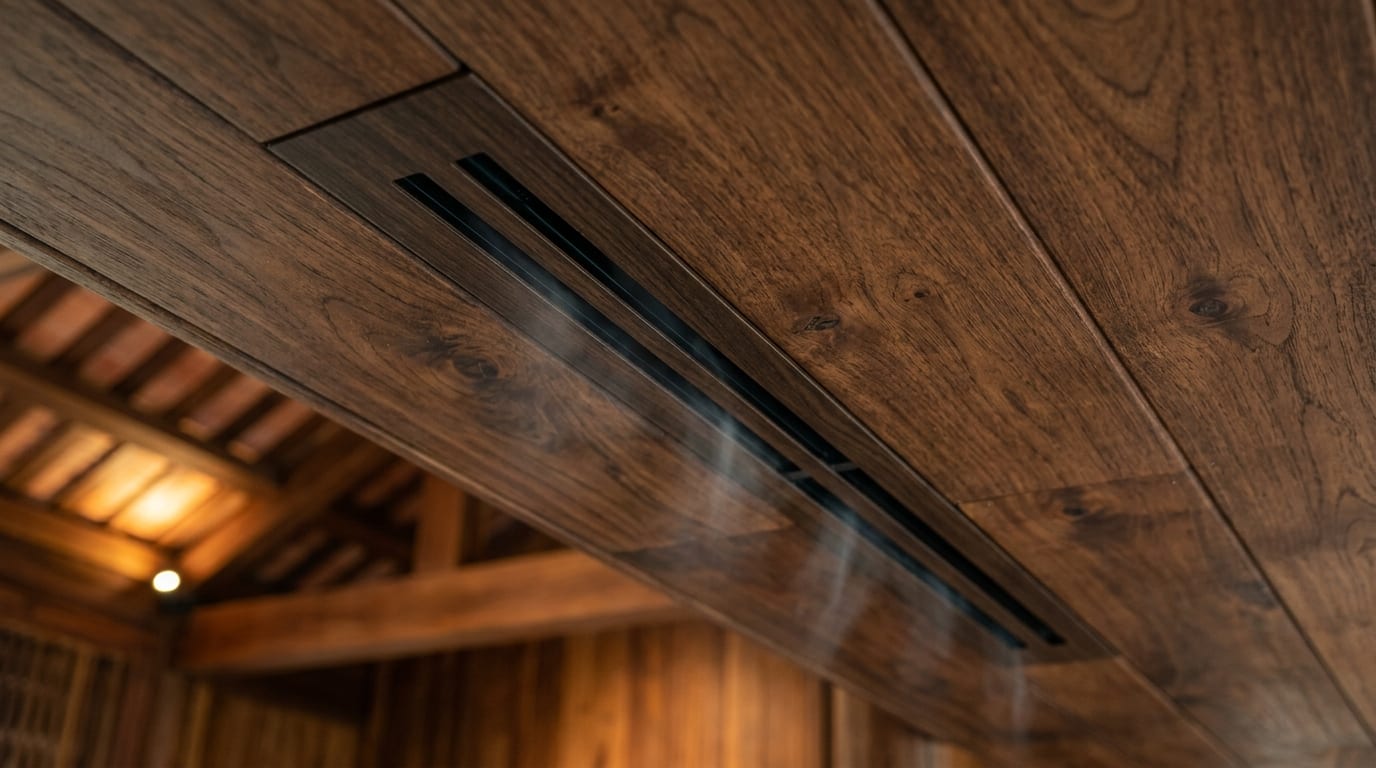

2.2. Miệng gió Linear Slot sơn tĩnh điện vân gỗ 100% matching

Thay vì sử dụng cửa gió nhôm màu trắng sơn công nghiệp thông thường, Hanotech sử dụng công nghệ sơn chuyển nhiệt vân gỗ cao cấp:

• Miệng gió dạng khe hẹp (Linear Slot Grille) 1 khe hoặc 2 khe siêu mỏng (bề rộng chỉ từ 35mm đến 60mm).
• Kỹ sư lấy mẫu mẩu gỗ thực tế của công trình (gỗ lim Lào, gõ đỏ, cẩm lai, sến, táu) để quét mã màu PU chính xác.
• Bề mặt nhôm định hình được tạo vân thớ gỗ chân thực, lắp đặt chìm phẳng (flush-mount) hoàn toàn ăn khớp vào các khe xà gồ hoặc ô trang trí hoa văn vách gỗ. Người ngoài nhìn vào hoàn toàn không phát hiện ra đây là cửa điều hòa.

3. Giải Pháp 2: Dàn Lạnh Đặt Sàn Giấu Vách (Daikin VRV FXLQ / FNRQ)

Đối với những ngôi nhà gỗ cổ truyền có kết cấu mái vút cao thông thoáng, không có buồng hậu cung và tuyệt đối không cho phép can thiệp vào phần mái, giải pháp dàn lạnh đặt sàn giấu vách là sự lựa chọn số 1:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

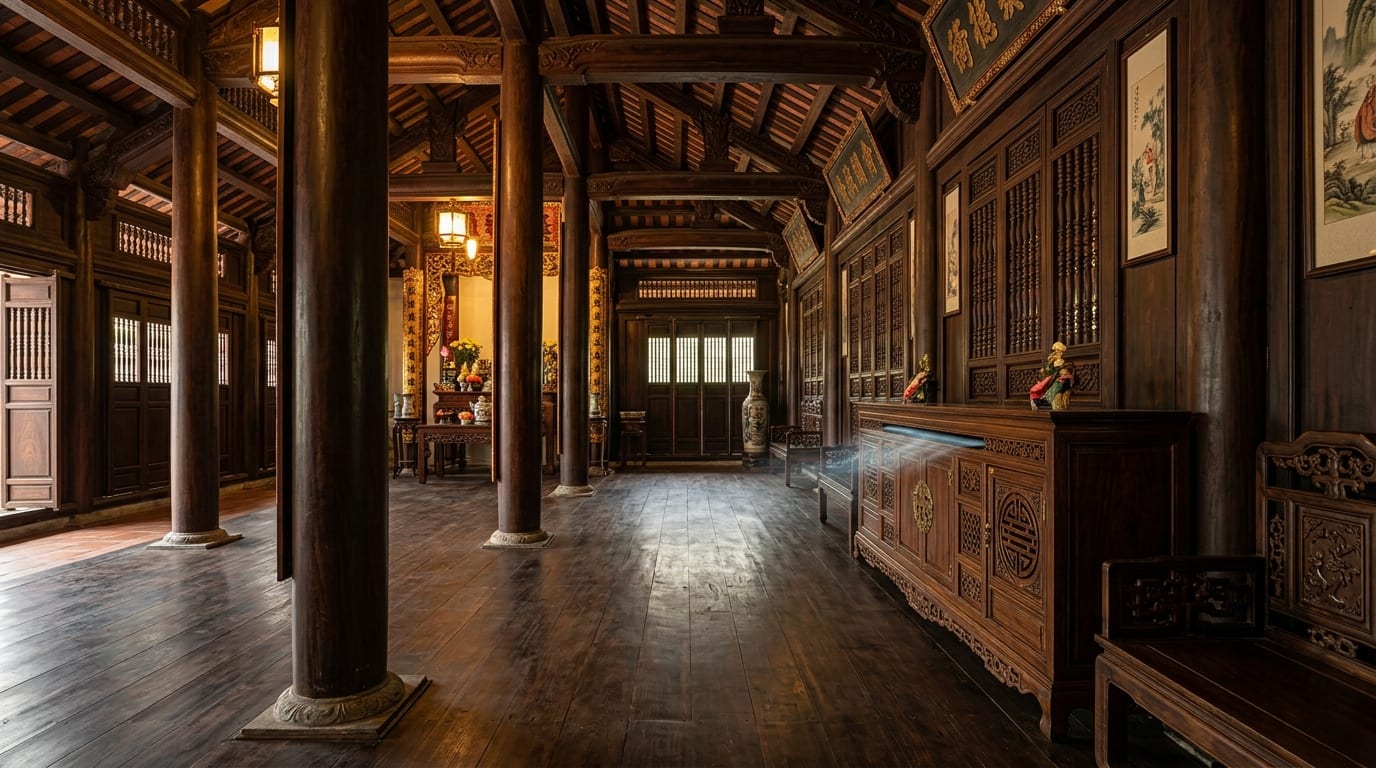

3.1. Cấu trúc máy siêu mỏng ẩn mình

Dòng dàn lạnh đặt sàn giấu vách Daikin VRV FXLQ hoặc SkyAir FNRQ có chiều dày cực mỏng (chỉ khoảng 220mm), được thiết kế chuyên biệt để lắp đặt áp sát chân tường hoặc chân vách gỗ.

• Ngụy trang trong tủ chạm khắc: Thợ mộc của công trình đóng riêng một chiếc tủ gỗ dáng thấp (tủ bầy đồ, tủ chạm khắc hoa văn chữ Thọ, vách bình phong) theo đúng phong cách nội thất cổ. Dàn lạnh được đặt lọt lòng bên trong tủ.
• Thoát gió qua nan gỗ: Mặt trước của tủ gỗ được gia công các nan chớp gỗ thông gió tự nhiên để hút khí hồi, mặt trên đỉnh tủ là khe thổi gió mát hướng lên trần.
• Không đụng chạm kết cấu trần: Toàn bộ đường ống đồng và ống thoát nước ngưng được kỹ sư luồn âm dưới sàn gạch Bát Tràng hoặc sàn gỗ nâng, hoàn toàn không đụng chạm đến phần mái ngói hay cột kèo.

3.2. Hiệu quả làm mát vùng người ngồi vượt trội

Không khí lạnh có khối lượng riêng nặng hơn không khí nóng nên luôn có xu hướng chìm xuống dưới sàn. Với giải pháp đặt sàn giấu vách:

• Gió mát được thổi nhẹ nhàng ngang tầm người ngồi hành lễ, làm mát tức thì chỉ sau 3 đến 5 phút bật máy.
• Quạt gió sirocco siêu êm với độ ồn chỉ từ 24 dB(A) đến 28 dB(A), đảm bảo không gian thờ tự luôn thanh tịnh, trang nghiêm tuyệt đối.

4. Công Nghệ Kiểm Soát Độ Ẩm Vàng & Cấp Khí Tươi Bảo Vệ Gỗ Quý

Bảo vệ tài sản gỗ tiền tỷ khỏi sự tàn phá của thời tiết và luồng gió điều hòa là ưu tiên kỹ thuật số một tại Hanotech:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

4.1. Cảm biến Humidity Sensor duy trì độ ẩm vàng 55% - 65%

Hệ thống điều hòa trung tâm Daikin VRV kết hợp bộ điều khiển thông minh cảm biến độ ẩm liên tục đo đạc chỉ số ẩm tương đối (RH) trong phòng:

• Khi nhiệt độ phòng đã đạt mức cài đặt (ví dụ 26°C), nếu độ ẩm xuống quá thấp, máy nén Inverter sẽ tự động điều chỉnh nhiệt độ bốc hơi của môi chất lạnh (VRT - Variable Refrigerant Temperature) lên mức cao để hạn chế ngưng tụ tách nước, giữ ẩm tự nhiên cho không khí.
• Duy trì độ ẩm ổn định trong khoảng 55% đến 65% RH giúp các tế bào gỗ giữ được lượng nước liên kết tối thiểu, triệt tiêu 100% hiện tượng co ngót, nứt toác dăm gỗ hay cong vênh cánh cửa.

4.2. Quạt cấp khí tươi thu hồi nhiệt Daikin VAM hút khói hương

Để giải quyết bài toán khói nhang cay mắt và không khí ngột ngạt khi đóng kín cửa:

• Kỹ sư Hanotech tích hợp quạt cấp khí tươi thu hồi nhiệt Daikin VAM.
• Thiết bị liên tục hút khí thải chứa khói hương trầm, khí CO2 lơ lửng gần bàn thờ đưa ra ngoài sân vườn.
• Đồng thời, máy hút khí trời giàu Oxy tự nhiên từ bên ngoài, lọc sạch bụi bẩn qua màng lọc PM2.5 và đưa vào phòng lễ.
• Điểm đặc biệt của Daikin VAM là lõi trao đổi nhiệt Enthalpy Core: Thu hồi tới 80% nhiệt lạnh và độ ẩm từ luồng khí thải truyền sang luồng khí tươi mới vào, giúp nhiệt độ phòng không bị tăng lên, tiết kiệm điện năng tối đa và giữ không khí luôn trong lành, dễ chịu.

5. Bảng So Sánh Kỹ Thuật Các Phương Án Lắp Điều Hòa Cho Nhà Gỗ

Để quý gia chủ và dòng họ dễ dàng cân đối lựa chọn phương án phù hợp với kiến trúc và ngân sách của công trình, Hanotech tổng hợp bảng phân tích kỹ thuật chi tiết:

6. Tiêu Chuẩn Tính Toán Tải Lạnh Đặc Thù Cho Nhà Gỗ Cổ Truyền

Nhà gỗ có kết cấu bao che thoát nhiệt nhanh hơn nhiều so với nhà tường xây gạch 220mm trát vữa. Do đó, Kỹ sư Hanotech áp dụng hệ số phụ tải nhiệt chuẩn M&E riêng biệt:

• Nhà thờ họ lợp ngói âm dương/ngói mũi hài (chưa có lớp cách nhiệt): Suất phụ tải lạnh thiết kế từ 1.000 đến 1.200 BTU/m2 (tương đương 290 - 350 W/m2) để bù đắp lượng nhiệt bức xạ từ mái ngói rọi xuống.
• Nhà gỗ có trần lửng hoặc đã bắn lớp cách nhiệt dưới ngói: Suất phụ tải lạnh thiết kế từ 850 đến 950 BTU/m2.
• Khu vực tập trung đông người hành lễ ngày giỗ tết: Cần tính toán bổ sung 400 BTU/h nhiệt hiện và nhiệt ẩn cho mỗi người tham dự.

💡

Ví dụ thực tế: Một ngôi nhà thờ họ 3 gian có diện tích sàn 60m2, mái ngói truyền thống cao 4,5m:

• Tổng công suất lạnh yêu cầu = 60m2 x 1.000 BTU/m2 = 60.000 BTU/h (tương đương 6.5 HP - 7.0 HP).
• Phương án tối ưu: Sử dụng 01 hệ thống Multi Daikin hoặc 01 cụm Daikin VRV S mini 7HP kết nối 2 dàn lạnh âm trần nối ống gió FXMQ bố trí ở 2 đầu hồi thổi vào gian giữa, vừa làm mát đồng đều vừa không gây quá tải dàn nóng.

7. Quy Trình 5 Bước Thi Công Điều Hòa Nhà Gỗ Độc Quyền Hanotech

Thi công cơ điện lạnh cho nhà gỗ đòi hỏi sự cẩn trọng như một tác phẩm điêu khắc nghệ thuật. Mỗi bước đi ống, mối hàn đều phải được tính toán tỉ mỉ:

1. Khảo sát hiện trạng & Quét màu gỗ 3D:
   Kỹ sư trưởng Hanotech trực tiếp đo đạc kích thước khoang xà gồ, lấy mẫu mẩu gỗ để đặt sơn tĩnh điện miệng gió đồng màu 100% với màu sơn PU của công trình.
2. Thiết kế bản vẽ đường đi ống giấu kín:
   Lập bản vẽ CAD phối cảnh tuyến ống đồng Luvata Thái Lan và ống nước ngưng uPVC Bình Minh bọc bảo ôn Superlon Class 0 dày 19mm. Tuyến ống được định tuyến ngầm dưới sàn hoặc men theo các nẹp đồng sát chân xà gồ, tuyệt đối không lộ ra ngoài.
3. Thử áp suất khí Nitơ 40 Bar & Thử kín 48 giờ:
   Nén áp suất cao kiểm tra độ kín tuyệt đối của 100% mối hàn vảy bạc Harris (USA), đảm bảo không bao giờ xảy ra sự cố rò rỉ gas ngầm phá hủy môi trường gỗ.
4. Lắp đặt & Cân chỉnh lưu lượng gió miệng gió vân gỗ:
   Gia cố giá treo máy bằng bu-lông cao su chống rung đa chiều, lắp đặt miệng gió flush-mount chìm phẳng vào vách gỗ, cân chỉnh cánh gió tránh thổi trực diện vào bát hương trên ban thờ.
5. Nghiệm thu bàn giao & Kích hoạt bảo hành điện tử chính hãng:
   Bàn giao bản vẽ hoàn công, hướng dẫn gia chủ vận hành chế độ dưỡng ẩm tự động và kích hoạt bảo hành điện tử Daikin E-Care chính hãng 5 năm cho máy nén Inverter, đi kèm cam kết bảo hành chống đọng sương 24 tháng từ Hanotech.

8. Kết Luận & Liên Hệ Kỹ Sư Chuyên Gia

Lắp đặt điều hòa cho nhà gỗ, nhà thờ họ không đơn thuần là công việc cơ điện thông thường, mà là sự giao thoa giữa kỹ thuật M&E chuẩn xác và nghệ thuật gìn giữ di sản kiến trúc cổ. Một giải pháp chuẩn mực sẽ mang lại không gian mát lành, thanh tịnh cho con cháu mỗi dịp tề tựu, đồng thời bảo vệ tài sản gỗ quý vĩnh cửu với thời gian.
