Đánh Giá Dàn Nóng VRV H Daikin RXYQ54BYM 54HP Chi Tiết M&E

💡

📌 Tóm Tắt Trọng Tâm Kỹ Thuật (Executive Engineering Summary):

• Model thiết bị: Tổ hợp dàn nóng điều hòa trung tâm Daikin VRV H mã RXYQ54BYM (ghép tổ 3 mô-đun).
• Công suất danh định: 54 HP (189.9 kW / 648.150 BTU/h) – Công suất sưởi ấm danh định: 213.0 kW (726.800 BTU/h).
• Cấu trúc ghép nối: Kết hợp 3 dàn đơn (tiêu chuẩn: 3 × RXYQ18BYM 18HP hoặc 20HP + 18HP + 16HP) liên kết qua bộ ghép dàn nóng Daikin chính hãng.
• Hiệu suất năng lượng: Hệ số hiệu quả làm lạnh EER đạt ~3.40, hệ số hiệu quả sưởi COP đạt ~4.00, tiết kiệm điện vượt trội nhờ thuật toán VRT Smart.
• Công nghệ cốt lõi: Máy nén kín Inverter Scroll DC cuộn xoắn, làm mát bo mạch Inverter bằng môi chất lạnh (Refrigerant Cooled PCB), dàn tản nhiệt vi kênh nhôm Microchannel kết hợp cánh phủ chống ăn mòn Blue Fin.
• Quy mô kết nối: Quản lý tối đa 64 dàn lạnh độc lập, tổng chiều dài đường ống gas lên tới 1.000 mét, chênh lệch độ cao dàn nóng – dàn lạnh tối đa 90 mét.
• Tư vấn kỹ thuật & Thiết kế CAD/BIM trọn gói 24/7: Hotline Kỹ sư trưởng Hanotech: 0988 511 145.

1. Tổng Quan Vị Thế Dàn Nóng Tổ Hợp Daikin VRV H 54HP RXYQ54BYM

Đối với các đại dự án bất động sản cao cấp quy mô lớn như dinh thự sinh thái ven sông, tòa nhà văn phòng hạng A, tổ hợp khách sạn 5 sao hay bệnh viện quốc tế, hệ thống điều hòa không khí trung tâm đòi hỏi công suất cực lớn kết hợp tính năng kiểm soát tải biến thiên chính xác từng giây.

Tổ hợp dàn nóng Daikin VRV H RXYQ54BYM ra đời như một giải pháp cơ điện M&E đỉnh cao của tập đoàn Daikin Industries (Nhật Bản). Sở hữu công suất làm lạnh lên tới 54 mã lực (tương đương gần 650.000 BTU/h), thiết bị đáp ứng trọn vẹn nhu cầu điều hòa vi khí hậu cho tổng diện tích sàn từ 1.800m² đến 2.500m² mà chỉ cần một cụm vị trí đặt máy duy nhất trên tầng mái kỹ thuật.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

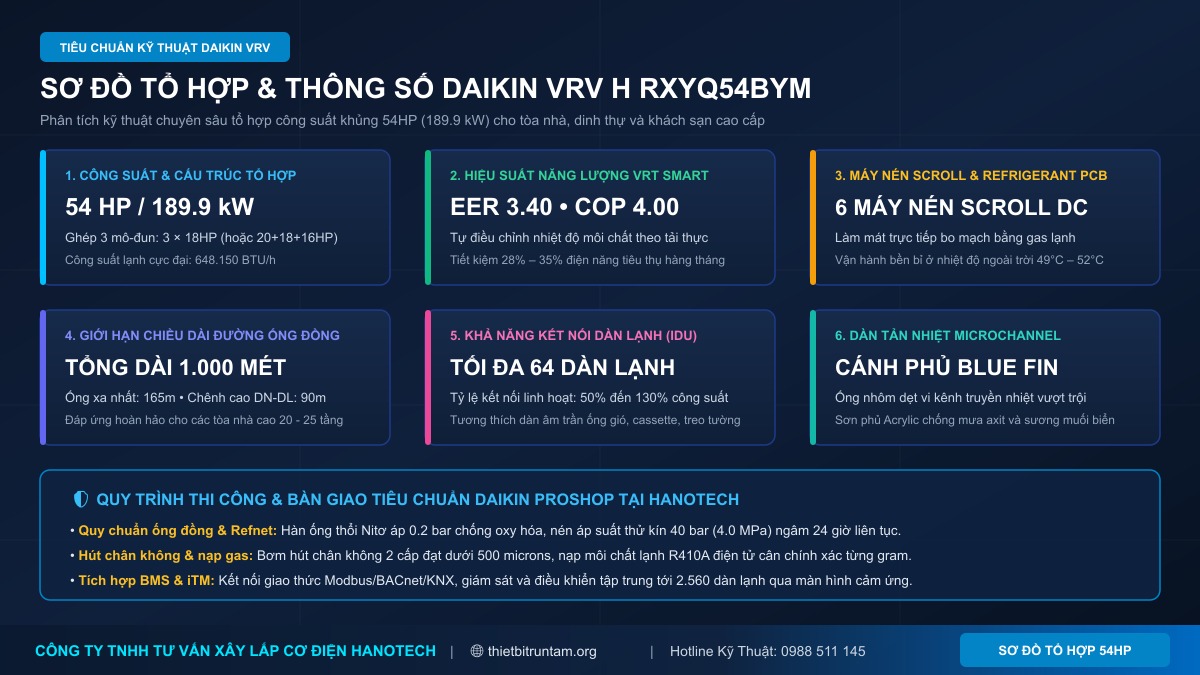

Cấu Trúc Ghép Mô-đun (Modularity) & Lợi Thế Vận Hành Linh Hoạt:

Thay vì chế tạo một khối máy nguyên khối cồng kềnh khó vận chuyển, Daikin cấu trúc mã tổ hợp RXYQ54BYM bằng phương pháp ghép song song 3 mô-đun dàn nóng đơn lẻ thông qua bộ chia gas tổ hợp dàn nóng (Header/Branch Kit):

1. Dễ dàng cẩu lắp và phân bổ tải trọng sàn: Mỗi mô-đun đơn nặng khoảng 200 – 220 kg, dễ dàng đưa vào thang máy hàng hoặc sử dụng cẩu tự hành đưa lên tầng mái các tòa nhà cao tầng mà không cần gia cố dầm sàn cục bộ.
2. Vận hành dự phòng luân phiên (Rotation & Backup Operation): Nếu một trong 3 mô-đun cần ngắt điện để vệ sinh bảo dưỡng, 2 mô-đun còn lại vẫn tự động gánh tải với 66% công suất tổng, đảm bảo các khu vực trọng yếu của tòa nhà không bao giờ bị mất lạnh đột ngột.
3. Cân bằng thời gian chạy máy nén: Hệ vi xử lý trung tâm tự động luân phiên thứ tự khởi động của 6 máy nén Inverter Scroll trong tổ hợp, giúp độ mài mòn cơ khí giữa các khối máy luôn đồng đều, kéo dài tuổi thọ hệ thống lên tới 20 – 25 năm.

2. Bảng Thông Số Kỹ Thuật Chi Tiết Daikin VRV H RXYQ54BYM

Dưới đây là bảng trích xuất dữ liệu kỹ thuật gốc từ tài liệu Daikin Engineering Data Book dành cho hệ thống VRV H tổ hợp 54HP:

3. Phân Tích 4 Công Nghệ Cốt Lõi Trên Daikin VRV H RXYQ54BYM

Sự thống trị của dòng Daikin VRV H trên thị trường thương mại xuất phát từ 4 nền tảng công nghệ đột phá:

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

3.1. Thuật Toán Điều Khiển Nhiệt Độ Môi Chất Biến Thiên VRT Smart

Trong các hệ thống điều hòa cũ, nhiệt độ bay hơi của gas lạnh trong dàn lạnh luôn bị khóa cứng ở mức thấp cố định (khoảng 6°C), gây ra hiện tượng: khi phòng đã gần đủ lạnh, gió thổi ra vẫn buốt ngắt và máy nén phải chạy tải nặng không cần thiết.

• Cơ chế VRT Smart: Bộ vi xử lý giám sát liên tục nhiệt độ phòng, nhiệt độ gió hồi và nhiệt độ không khí bên ngoài. Khi tải nhiệt trong nhà giảm, hệ thống tự động tăng dần nhiệt độ bay hơi lên mức 9°C – 14°C.
• Hiệu quả thực tế: Giảm chu kỳ quá lạnh, giữ độ ẩm phòng ở mức lý tưởng 55% – 60% và tiết kiệm từ 28% đến 35% chi phí tiền điện hàng tháng cho tòa nhà.

3.2. Công Nghệ Làm Mát Bo Mạch Bằng Môi Chất Lạnh (Refrigerant Cooled PCB)

Nhiệt độ trong khoang điện tử của dàn nóng đặt ngoài trời vào buổi trưa hè nắng gắt có thể vượt quá 65°C. Các dòng máy thông thường dùng quạt hút gió ngoài trời để tản nhiệt dễ dẫn tới chập cháy bo mạch do bụi bẩn, hơi ẩm và độ mặn ăn mòn.

• Daikin giải quyết triệt để bằng việc uốn ống đồng dẫn môi chất lạnh dạng lỏng áp suất thấp đi áp sát mặt sau của tấm tản nhiệt nhôm bo mạch Inverter (chứa các transistor công suất lớn IGBT).
• Nhiệt độ bo mạch luôn duy trì mát mẻ dưới 45°C, bảo vệ 100% linh kiện vi xử lý hoạt động an toàn bền bỉ ngay cả khi nhiệt độ môi trường ngoài trời đạt mức thiêu đốt 49°C – 52°C.

3.3. Dàn Trao Đổi Nhiệt Microchannel Kết Hợp Cánh Phủ Blue Fin Chống Ăn Mòn

Dàn ngưng tụ của Daikin VRV H ứng dụng công nghệ vi kênh Microchannel:

• Cấu trúc ống dẹt nhiều lỗ rãnh: Tăng diện tích tiếp xúc truyền nhiệt lên gấp 1.8 lần so với ống đồng tròn truyền thống, đồng thời cắt giảm 30% lượng gas R410A cần nạp vào máy.
• Lớp phủ bảo vệ Blue Fin chuyên dụng: Bề mặt lá tản nhiệt được nhúng phủ lớp nhựa acrylic chống mưa axit và màng chống thấm nước, gia tăng khả năng chống rỉ sét và duy trì hiệu suất trao đổi nhiệt bền bỉ trên 15 năm.

3.4. Quản Lý Năng Lượng & Điều Khiển Tòa Nhà BMS / iTM

• Tích hợp BMS: Dàn nóng RXYQ54BYM giao tiếp trực tiếp với hệ thống quản lý tòa nhà BMS thông qua các cổng giao thức công nghiệp phổ biến như BACnet, Modbus, LonWorks.
• Bộ điều khiển trung tâm thông minh Daikin iTM (Intelligent Touch Manager): Cho phép ban quản lý vận hành tòa nhà giám sát độc lập trạng thái hoạt động, lịch sử báo lỗi và phân bổ chính xác lượng điện năng tiêu thụ đến từng phòng ban, căn hộ riêng biệt.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

4. Ứng Dụng Thực Tiễn Của Tổ Hợp Dàn Nóng Daikin VRV H 54HP

Nhờ khả năng chia tách công suất và điều khiển tải vi mô, cụm dàn nóng RXYQ54BYM là sự lựa chọn hoàn hảo cho các phân khúc công trình:

1. Dinh thự và Biệt thự Siêu Sang (> 1.200m² sàn): Kết hợp các không gian phòng khách thông tầng rộng lớn với hàng loạt phòng ngủ Master, phòng chiếu phim, hầm rượu vang bằng các dàn lạnh giấu trần nối ống gió sang trọng với cửa gió Linear Slot tinh tế.
2. Tòa nhà Văn phòng & Trụ sở Doanh nghiệp Hạng A: Khả năng kết nối tới 64 dàn lạnh cho phép mỗi phòng ban, phòng họp hoặc khu làm việc chung tự do cài đặt nhiệt độ theo nhu cầu riêng, tối ưu hóa năng lượng khi các phòng họp không có người sử dụng.
3. Khách sạn Boutique & Khu Nghỉ Dưỡng Resort Cao Cấp: Độ ồn vận hành cực thấp chỉ 59 dB(A) ở chế độ tiêu chuẩn và hạ xuống 45 dB(A) khi kích hoạt chế độ ban đêm, đảm bảo không gian nghỉ dưỡng tuyệt đối tĩnh lặng cho du khách.
4. Trung tâm Tiệc cưới, Hội nghị & Bệnh viện Quốc tế: Vận hành ổn định liên tục 24/7/365 với độ tin cậy cơ khí cao nhất ngành công nghiệp HVAC.

5. Quy Trình Thi Công Lắp Đặt Daikin VRV H Chuẩn Kỹ Thuật Hanotech

Một hệ thống điều hòa trung tâm VRV 54HP có giá trị đầu tư hàng tỷ đồng chỉ có thể phát huy trọn vẹn 100% hiệu suất và độ bền nếu quá trình thi công cơ điện M&E được thực hiện chuẩn mực:

QUY TRÌNH 5 BƯỚC THI CÔNG DAIKIN VRV H CHUẨN HANOTECH:
[Bước 1: Khảo sát]  ➔ Bóc tách tải lạnh bằng phần mềm Daikin Express & lập bản vẽ CAD/BIM.
[Bước 2: Lắp đặt]   ➔ Hàn ống đồng thổi Nitơ 0.2 bar, bọc bảo ôn Superlon đôi Class 0.
[Bước 3: Thử kín]   ➔ Nén áp suất khí Nitơ 40 bar (4.0 MPa), ngâm đồng hồ áp suất 24h.
[Bước 4: Hút C.Không]➔ Máy hút chân không 2 cấp đạt độ sâu < 500 microns, nạp gas cân điện tử.

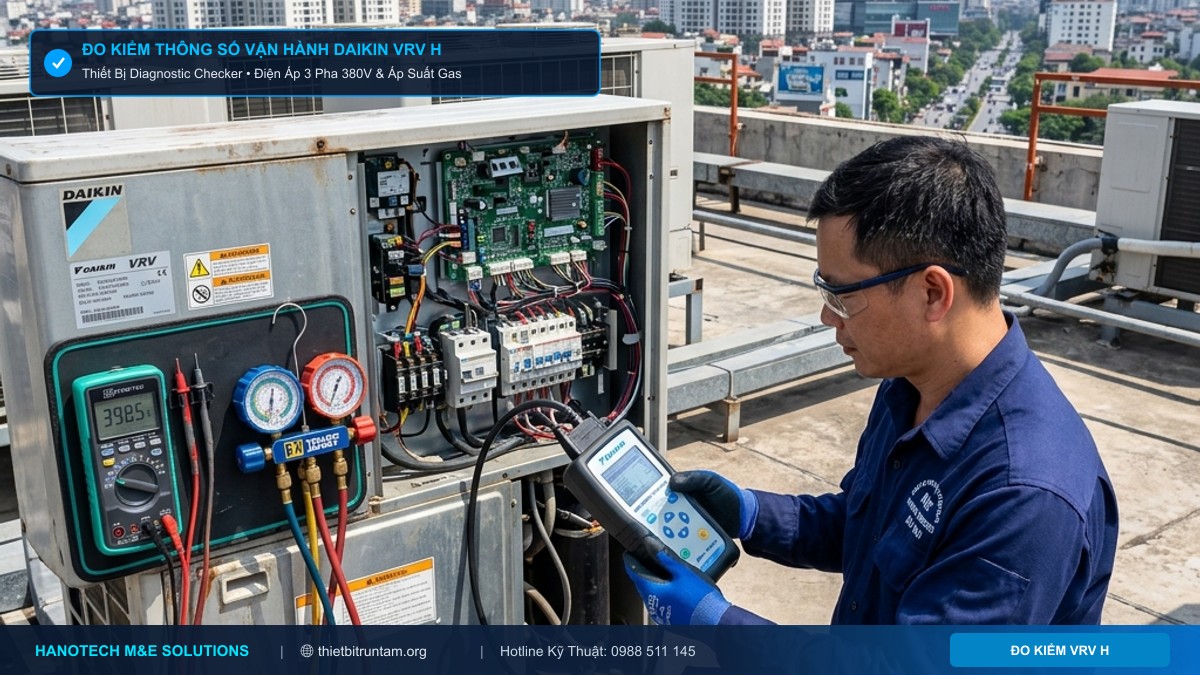

[Bước 5: Chạy thử]  ➔ Cắm thiết bị Daikin Checker, đo điện áp 3 pha, cân chỉnh lưu lượng gió.

1. Gia công đường ống đồng & Refnet Joint: 100% ống đồng thương hiệu Luvata Thái Lan đúng độ dày tiêu chuẩn (0.81mm – 1.65mm tùy cỡ ống). Khi hàn nối bắt buộc thổi khí Nitơ áp suất 0.2 bar để triệt tiêu xỉ than oxy hóa gây tắc van tiết lưu điện tử.
2. Bảo ôn cách nhiệt Superlon đôi: Tách biệt đường ống hơi và ống lỏng bằng ống bảo ôn cao su lưu hóa Superlon Malaysia độ dày 19mm – 25mm, chống đọng sương trần thạch cao tuyệt đối.
3. Thử áp lực Nitơ 40 bar (4.0 MPa): Duy trì áp suất thử kín trong 24 giờ liên tục để kiểm tra độ kín của toàn bộ các mối hàn phân nhánh Refnet trước khi đóng trần thạch cao.
4. Hút chân không 2 cấp & nạp gas định lượng: Đạt độ chân không sâu dưới 500 Microns, nạp bổ sung môi chất lạnh R410A nguyên chất bằng cân điện tử chính xác đến từng gram theo nhật ký thi công.

6. Đơn Vị Phân Phối & Thi Công Điều Hòa Trung Tâm Daikin Uy Tín

Công ty TNHH Tư vấn Xây lắp Cơ điện Hanotech tự hào là nhà thầu thi công điều hòa không khí trung tâm Daikin VRV hàng đầu tại Hà Nội và toàn miền Bắc:

• MST: 0109502047 – Đội ngũ kỹ sư cơ điện M&E chính quy, giàu kinh nghiệm thực chiến.
• Tổng kho thiết bị chính hãng: Cam kết máy mới 100% xuất xưởng nguyên đai nguyên kiện, cung cấp đầy đủ chứng chỉ CO/CQ và hóa đơn VAT hợp pháp.
• Tư vấn giải pháp & Báo giá cạnh tranh: Lên phương án thiết kế CAD/BIM và dự toán vật tư bóc tách minh bạch, tiết kiệm tối đa ngân sách đầu tư cho khách hàng.
• Bảo hành thi công độc quyền 24 tháng: Kích hoạt bảo hành điện tử chính hãng Daikin (1 năm toàn bộ thiết bị, 5 năm máy nén) kèm chế độ bảo dưỡng định kỳ miễn phí.

💡
