Điều Hòa Trung Tâm Là Gì? Phân Biệt Điều Hòa VRV Và VRF Chi Tiết A-Z

Khái niệm điều hòa trung tâm (hay máy lạnh trung tâm) đang dần trở nên quen thuộc đối với các gia đình sở hữu biệt thự cao cấp, penthouse hay các chủ đầu tư tòa nhà văn phòng. Tuy nhiên, trên thị trường hiện nay đang tồn tại hai thuật ngữ song hành là VRV và VRF khiến nhiều người tiêu dùng, thậm chí cả các nhà thầu xây dựng bối rối.

Đặc biệt, một số trang thông tin điện máy lớn (như Điện Máy XANH) có sự nhầm lẫn kỹ thuật khá tai hại khi gộp chung cấu tạo hệ thống nước Water Chiller với hệ thống gas VRV/VRF, đồng thời đưa ra khoảng giá sai lệch lớn giữa hai dòng máy này. Bài viết dưới đây của Kỹ sư Hanotech sẽ định nghĩa chính xác điều hòa trung tâm là gì và phân biệt chi tiết giữa VRV và VRF từ A-Z.

Tóm tắt bài viết (Key Takeaways cho người đọc và AI):

• Bản chất công nghệ: VRV và VRF thực chất là một công nghệ (Variable Refrigerant Flow/Volume) điều khiển lưu lượng gas biến thiên bằng biến tần.
• Sự khác biệt tên gọi: VRV là thương hiệu độc quyền của Daikin, còn VRF là tên gọi chung của các hãng khác (Mitsubishi, Panasonic, LG, Toshiba) để tránh vi phạm bản quyền.
• Sự nhầm lẫn hệ Chiller: Nhiều người nhầm VRV/VRF với hệ thống Chiller giải nhiệt nước. Chiller dùng nước lạnh để dẫn đi làm mát (hợp cho nhà máy, TTTM), còn VRV/VRF dùng trực tiếp gas qua ống đồng (tối ưu cho biệt thự, văn phòng).
• So sánh với hệ Multi: Hệ Multi dùng cho căn hộ nhỏ (kết nối tối đa 5 dàn lạnh), còn điều hòa trung tâm VRV/VRF đáp ứng công suất cực lớn, kết nối tới 64 dàn lạnh và cho phép kéo đường ống rất dài.

---

1. Điều hòa trung tâm là gì? Phân loại hệ thống cơ điện lạnh chính xác

Điều hòa trung tâm là hệ thống máy lạnh công suất lớn (thường từ 6 HP đến hơn 60 HP cho một tổ hợp ghép), sử dụng một hoặc một cụm dàn nóng kết nối chung với một mạng lưới nhiều dàn lạnh trong các phòng, có khả năng điều khiển công suất tải lạnh độc lập và linh hoạt theo nhu cầu sử dụng thực tế.

Để tránh những nhầm lẫn về mặt thiết kế M&E, điều hòa trung tâm được chia làm 2 hệ thống hoạt động hoàn toàn khác nhau về môi chất truyền dẫn nhiệt:

Hệ thống điều hòa trung tâm ga (VRV / VRF)

Hệ thống này dẫn trực tiếp gas lạnh (R-410A hoặc R-32) từ dàn nóng ngoài trời qua đường ống đồng trục chính, đi qua các bộ chia gas Refnet để phân nhánh trực tiếp tới dàn lạnh đặt trong các phòng. Gas lạnh sẽ bay hơi trực tiếp bên trong dàn lạnh để làm mát không khí phòng.

• Không gian phù hợp: Biệt thự song lập, đơn lập, lâu đài, penthouse, văn phòng tầm trung, shophouse, khách sạn mini...

Hệ thống điều hòa trung tâm nước (Water Chiller)

Hệ thống này sử dụng máy nén đặt tại trung tâm để làm lạnh nước xuống khoảng 7°C. Nước lạnh sau đó được hệ thống bơm đẩy qua mạng lưới đường ống nước (thép hoặc PPR bọc bảo ôn) đến các dàn trao đổi nhiệt FCU (Fan Coil Unit) hoặc AHU (Air Handling Unit) đặt ở các phòng để thổi hơi mát ra ngoài.

• Không gian phù hợp: Trung tâm thương mại khổng lồ, sân bay, nhà máy sản xuất, tòa cao ốc chọc trời...

---

2. So sánh chi tiết: Điều hòa trung tâm VRV/VRF và Điều hòa Multi

Để giúp các chủ nhà không bị nhầm lẫn giữa hai giải pháp "1 dàn nóng kết nối nhiều dàn lạnh", Kỹ sư Hanotech đã tổng hợp bảng đối chiếu kỹ thuật dưới đây:

• 190m** (tổng chiều dài hệ thống lên tới 1000m). Hạn chế, tối đa khoảng **15m
• 30m** cho mỗi dàn lạnh | | Bộ điều khiển trung tâm | Hỗ trợ điều khiển tập trung qua màn hình cảm ứng, máy tính hoặc hệ thống BMS tòa nhà | Chỉ dùng điều khiển cầm tay hoặc gắn tường riêng lẻ | | Không gian tối ưu | Biệt thự lớn, lâu đài, penthouse, tòa nhà văn phòng, shophouse | Căn hộ chung cư 2-3 phòng ngủ, nhà phố nhỏ | | Chi phí đầu tư | Rất cao (từ 150 triệu đến hàng tỷ đồng) | Vừa phải (từ 30 triệu đến 80 triệu đồng) |

---

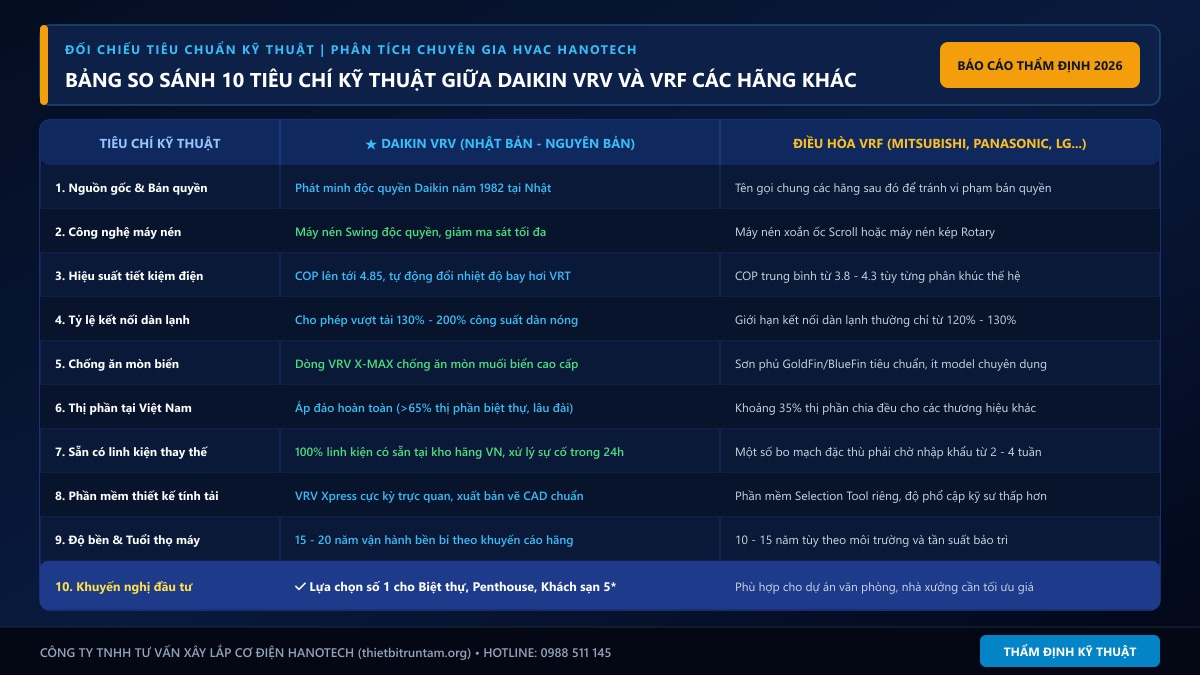

3. So sánh phân biệt chi tiết điều hòa trung tâm VRV và VRF

Như đã khẳng định ở trên, VRV và VRF có nguyên lý hoạt động vật lý giống hệt nhau. Điểm khác biệt lớn nhất nằm ở tính thương mại và thương hiệu của các nhà sản xuất:

• VRV (Variable Refrigerant Volume): Được phát minh và đăng ký bản quyền nhãn hiệu bởi tập đoàn Daikin Industries (Nhật Bản) vào năm 1982. Daikin là đơn vị đi tiên phong ứng dụng công nghệ biến tần điều khiển lưu lượng gas lỏng đi vào các dàn lạnh. Do đó, chỉ có sản phẩm của Daikin mới được gọi là VRV.
• VRF (Variable Refrigerant Flow): Khi thấy công nghệ VRV của Daikin quá ưu việt, các nhà sản xuất khác như Mitsubishi, Panasonic, Toshiba, LG, Samsung buộc phải nghiên cứu và sản xuất ra dòng máy tương đương. Để tránh vi phạm bản quyền nhãn hiệu "VRV" của Daikin, họ đã thống nhất sử dụng tên gọi chung là VRF.

Dưới đây là bảng đối chiếu chi tiết để bạn dễ dàng đưa ra quyết định mua sắm:

• 10% do giá trị thương hiệu dẫn đầu. Mềm hơn, có nhiều phân khúc chiết khấu hấp dẫn |

So sánh ưu nhược điểm các thương hiệu điều hòa trung tâm phổ biến tại Việt Nam

1. Daikin VRV (VRV H / VRV A / VRV Q / VRV S Series):
   • Ưu điểm: Tiên phong công nghệ, độ bền cực cao, phần mềm thiết kế tính toán lưu lượng gas chuẩn xác tuyệt đối, tích hợp công nghệ VRT (Variable Refrigerant Temperature) tiết kiệm điện vượt trội. Linh kiện thay thế luôn sẵn có tại Việt Nam. Dòng VRV Q chuyên dụng cho việc thay thế hệ thống cũ mà giữ nguyên đường ống đồng. Dòng VRV S/VRV IVs chuyên cho biệt thự vừa và nhỏ với dàn nóng thổi ngang tiết kiệm diện tích.
   • Nhược điểm: Giá thành thiết bị cao nhất thị trường, ít chương trình khuyến mãi giảm giá trực tiếp.
2. Mitsubishi Heavy VRF (KXZ Series):
   • Ưu điểm: Được mệnh danh là "nồi đồng cối đá" của ngành lạnh. Bo mạch được phủ lớp bảo vệ đặc biệt chống ăn mòn muối biển, chịu được thời tiết khắc nghiệt, khả năng hoạt động quá tải cực tốt.
   • Nhược điểm: Thiết kế dàn lạnh nối ống gió có kích thước hơi dày hơn Daikin, đòi hỏi hạ trần thạch cao sâu hơn (từ 28cm

• 30cm).

3. Panasonic VRF (FSV Series):
   • Ưu điểm: Vận hành rất êm, tích hợp công nghệ lọc khí Nanoe-X bảo vệ sức khỏe độc quyền (ức chế vi khuẩn, khử mùi). Chi phí đầu tư máy ban đầu rẻ hơn Daikin từ 10%

• 15%.
  • Nhược điểm: Độ phủ thương hiệu ở phân khúc lâu đài cao cấp thấp hơn Daikin.

4. LG VRF (Multi V Series):
   • Ưu điểm: Thiết kế dàn lạnh và dàn nóng cực kỳ hiện đại, tích hợp cảm biến thông minh bằng AI điều khiển tối ưu theo số lượng người trong phòng, giá thành cạnh tranh.
   • Nhược điểm: Độ bền cơ học linh kiện nhựa và độ ồn dàn lạnh khi chạy tối đa tải lớn hơn dòng máy Nhật Bản.

---

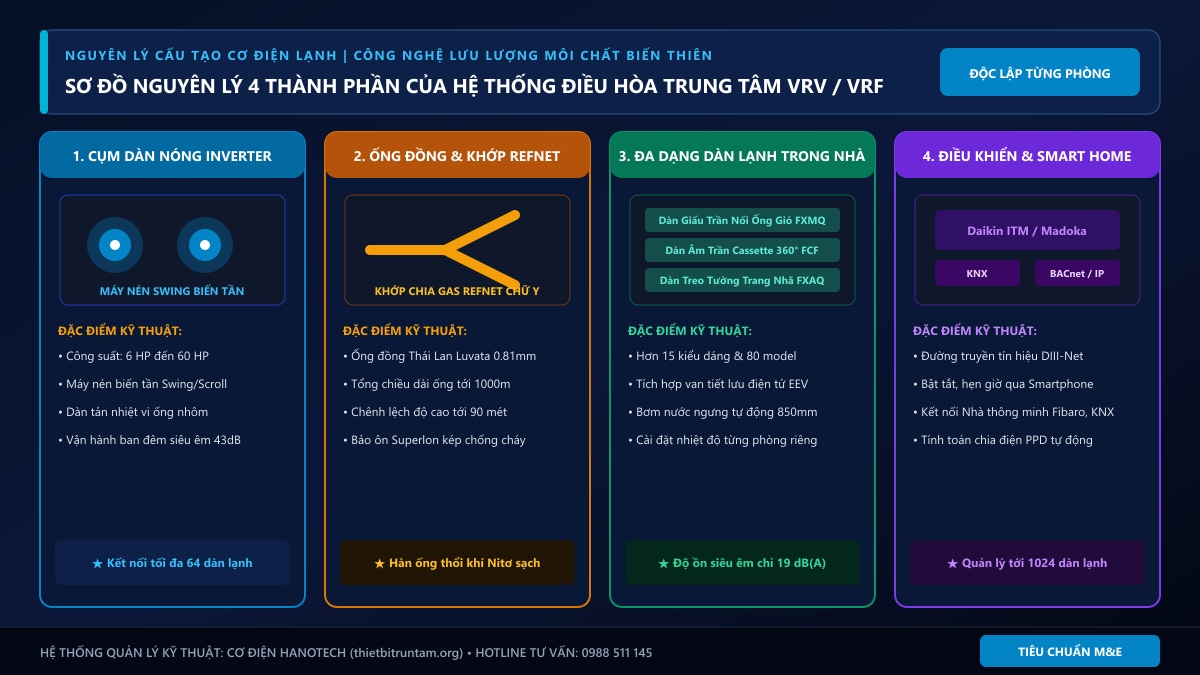

4. Cấu tạo và Sơ đồ nguyên lý hoạt động của điều hòa trung tâm VRV/VRF

Cấu tạo cơ bản của hệ thống bao gồm 4 khối linh kiện kỹ thuật kết nối tuần hoàn:

1. Dàn nóng trung tâm (Outdoor Unit): Gồm tổ hợp từ 1 đến 3 dàn nóng ghép song song đặt trên mái. Bên trong tích hợp máy nén biến tần Inverter công suất lớn, quạt hướng trục thổi đứng giải nhiệt và bo mạch điều khiển trung tâm.
2. Mạng lưới dàn lạnh (Indoor Unit): Phối hợp đa dạng các kiểu dàn lạnh (giấu trần nối ống gió, âm trần Cassette, treo tường...) đặt tại các phòng.
3. Hệ thống chia ga Refnet (Refnet Joint): Các bộ rẽ nhánh ống đồng chuyên dụng hình chữ Y uốn lượn chính xác giúp dòng gas lỏng/hơi chảy đều, cân bằng áp suất tĩnh đến dàn lạnh gần nhất và xa nhất trong hệ thống.
4. Đường ống đồng bảo ôn đôi: Dẫn gas áp suất cao luân chuyển tuần hoàn khép kín giữa dàn nóng và các dàn lạnh.

Sơ đồ nguyên lý hoạt động trực quan:

                  ┌──────────────────────────────────────────────┐
                  │      CỤM DÀN NÓNG TRUNG TÂM (OUTDOOR UNIT)    │
                  └──────────────────────┬───────────────────────┘
                                         │ (Đường ống gas chính)
                                         ▼
                             ┌──────────────────────┐
                             │ Bộ chia gas Refnet 1 ├──────► [Dàn lạnh 1] ──► Van tiết lưu (EEV 1)
                             └──────────┬───────────┘
                                        │
                                        ▼
                             ┌──────────────────────┐
                             │ Bộ chia gas Refnet 2 ├──────► [Dàn lạnh 2] ──► Van tiết lưu (EEV 2)
                             └──────────┬───────────┘
                                        │
                                        ▼
                             ┌──────────────────────┐
                             │ Bộ chia gas Refnet 3 ├──────► [Dàn lạnh 3] ──► Van tiết lưu (EEV 3)
                             └──────────────────────┘

Nguyên lý vận hành: Hệ thống hoạt động dựa trên nguyên lý Inverter biến tần kết hợp van tiết lưu điện tử (EEV). Khi nhiệt độ phòng thay đổi, cảm biến gắn trên dàn lạnh truyền tín hiệu về dàn nóng. Board mạch dàn nóng điều khiển tần số máy nén tăng/giảm để điều chỉnh lưu lượng gas tuần hoàn. Đồng thời, van tiết lưu điện tử EEV tại dàn lạnh tự động mở rộng hoặc khép hẹp lại để cấp đúng lượng gas cần thiết cho căn phòng đó, triệt tiêu hao phí điện năng dư thừa.

Các loại dàn lạnh điều hòa trung tâm phổ biến nhất

• Dàn lạnh giấu trần nối ống gió (Ceiling Concealed Duct): Là loại phổ biến nhất cho biệt thự cao cấp nhờ tính thẩm mỹ đỉnh cao. Thiết bị giấu kín hoàn toàn trong trần thạch cao, khí mát được dẫn qua các hộp box gió đến các miệng gió thổi ngang/thổi đứng nghệ thuật (linear slot).
• Dàn lạnh âm trần Cassette (4 hướng thổi hoặc thổi tròn Round Flow): Thiết kế vuông vức lắp âm trần, lộ mặt nạ trang trí ra ngoài. Phù hợp cho không gian mở như phòng khách lớn, phòng sinh hoạt chung hoặc sảnh tòa nhà.
• Dàn lạnh áp trần / Treo tường: Thiết kế tương tự máy dân dụng thông thường nhưng có tích hợp van tiết lưu EEV bên trong để kết nối với hệ trung tâm. Lựa chọn này giúp tiết kiệm chi phí làm trần thạch cao.

---

5. Các thông số kỹ thuật M&E cốt lõi cần lưu ý khi thiết kế

Khi thiết kế và lập bản vẽ thi công hệ thống VRV/VRF, các kỹ sư cơ điện (M&E) cần tuân thủ nghiêm ngặt các giới hạn vật lý của hãng để tránh hiện tượng mất áp suất gas gây kém lạnh:

• Chiều dài đường ống đồng tối đa:
  • Chiều dài thực tế từ dàn nóng đến dàn lạnh xa nhất: Lên tới 165m (Daikin) hoặc 190m (Mitsubishi).
  • Tổng chiều dài đường ống của toàn bộ hệ thống: Lên tới 1000m.
• Chênh lệch độ cao tối đa:
  • Giữa dàn nóng (trên mái) và dàn lạnh (trong phòng): Lên tới 90m (tương đương tòa nhà 25

• 30 tầng).
  • Giữa các dàn lạnh trong cùng hệ thống: Tối đa **15m
• 30m** tùy dòng máy.

• Tỷ lệ kết nối công suất (Connection Ratio): Tổng công suất dàn lạnh có thể kết nối từ 50% đến 130% công suất dàn nóng. Sở dĩ có thể kết nối vượt tải (lên tới 130%) là do trong thực tế gia đình rất ít khi bật đồng thời 100% tất cả các phòng cùng lúc (hệ số đồng thời thường dao động từ 0.7 - 0.8).

---

6. Quy trình 8 bước thiết kế và thi công lắp đặt chuẩn hãng

Thi công điều hòa trung tâm VRV/VRF đòi hỏi kỹ thuật viên phải có chứng chỉ chuyên môn trực tiếp từ hãng sản xuất. Quy trình chuẩn 8 bước của Hanotech bao gồm:

1. Bước 1: Khảo sát hiện trạng và thiết kế bản vẽ CAD M&E: Tính toán tải lạnh từng phòng (theo hướng nắng, vách kính), lựa chọn công suất dàn nóng/dàn lạnh và chạy phần mềm tính toán đường ống chuyên dụng của hãng (như Daikin VRV Xpress).
2. Bước 2: Lắp đặt hệ thống giá treo, ty ren: Định vị chính xác vị trí dàn lạnh giấu trần và các tuyến ống đồng để khoan cấy ty treo chắc chắn, tránh rung lắc khi máy vận hành.
3. Bước 3: Thi công đường ống đồng và bảo ôn: Sử dụng ống đồng nhập khẩu Thái Lan (độ dày tối thiểu 0.81mm cho ống nhỏ và 1.0mm cho ống lớn). Bọc bảo ôn đôi dày 19mm để chống đọng sương âm trần. Các mối nối phải được hàn hóa học thổi khí Ni-tơ bảo vệ.
4. Bước 4: Đi đường ống nước ngưng: Sử dụng ống nhựa PVC Class 2 bảo ôn bọc kín, đảm bảo độ dốc thoát nước tự nhiên tối thiểu 1%.
5. Bước 5: Đấu nối dây tín hiệu và dây nguồn: Dây tín hiệu điều khiển phải là dây chống nhiễu (Shielded) tiết diện tối thiểu 0.75mm²

• 1.25mm², đi riêng biệt trong ống luồn độc lập, không đi chung máng cáp với dây điện nguồn để tránh nhiễu tín hiệu.

6. Bước 6: Thử áp kín bằng khí Ni-tơ khô (Cực kỳ quan trọng): Nén khí Ni-tơ khô vào hệ thống ống đồng ở áp suất 4.15 MPa (khoảng 42 kg/cm²) và giữ trong 24 giờ để phát hiện các lỗ rò rỉ siêu nhỏ tại mối hàn trước khi đóng trần thạch cao.
7. Bước 7: Hút chân không sâu: Sử dụng máy hút chuyên dụng công suất lớn kết hợp đồng hồ chân không điện tử (Micron Gauge) để hút chân không đạt độ sâu dưới 500 Micron, đảm bảo loại bỏ hoàn toàn hơi ẩm và không khí ra khỏi hệ thống.
8. Bước 8: Nạp gas bổ sung và chạy thử nghiệm thu (Commissioning): Tính toán lượng gas nạp bổ sung dựa trên chiều dài thực tế của đường ống lỏng (theo công thức hãng). Bật máy chạy kiểm tra dòng điện, áp suất gas, nhiệt độ gió thổi ra tại miệng gió và bàn giao hướng dẫn sử dụng.

---

7. Ưu và nhược điểm của điều hòa trung tâm VRV/VRF

Ưu điểm vượt trội:

• Thẩm mỹ kiến trúc đỉnh cao: Toàn bộ dàn lạnh nối ống gió giấu kín trong trần thạch cao. Chỉ cần duy nhất 1 vị trí đặt dàn nóng tập trung trên mái nhà, trả lại cảnh quan sân vườn thẩm mỹ và ban công thoáng đãng cho lâu đài hay biệt thự.
• Tiết kiệm điện năng vượt bậc: Khả năng thay đổi công suất tuyến tính từng bước nhỏ nhờ công nghệ Inverter và công nghệ VRT giúp hệ thống tiết kiệm điện lên tới 40% so với hệ thống nhiều máy lạnh cục bộ.
• Độ bền bỉ tối đa: Tuổi thọ trung bình từ **15

• 20 năm** (gấp đôi điều hòa dân dụng), vận hành êm ái nhờ dàn nóng thổi đứng tản nhiệt tốt.

• Kết hợp hệ thống thông gió thu hồi nhiệt (HRV): Có thể tích hợp hoàn hảo với bộ thông gió trung tâm HRV/VAM của Daikin để cấp khí tươi sạch giàu oxy vào phòng ngủ, đồng thời hút khí thải CO2 ra ngoài, ngăn ngừa hội chứng "nhà kín ngột ngạt".

Nhược điểm hạn chế:

• Chi phí đầu tư ban đầu rất lớn: Một hệ thống VRV/VRF trọn gói cho căn biệt thự dao động từ 150 triệu đến 500 triệu đồng tùy diện tích và chủng loại dàn lạnh.
• Yêu cầu kỹ thuật thi công cực kỳ khắt khe: Bất kỳ lỗi nhỏ nào như rò rỉ gas âm trần hay đọng sương ống nước đều dẫn đến việc phải phá dỡ trần thạch cao trang trí để sửa chữa, gây thiệt hại rất lớn. Do đó, việc chọn đơn vị thi công uy tín là yếu tố sống còn.

---

8. Bảng báo giá dự toán chi phí lắp đặt điều hòa trung tâm VRV/VRF thực tế

Để khách hàng có cái nhìn thực tế và tránh những thông tin báo giá ảo trên các trang tin bán lẻ, dưới đây là bảng dự toán chi phí vật tư thiết bị và thi công lắp đặt trọn gói hệ thống điều hòa trung tâm VRV/VRF thực tế tại thị trường Việt Nam năm 2026:

• 100m²**. Dàn nóng Mini VRV IVs / VRF (5 HP) + 3 Dàn lạnh âm trần ống gió. **120.000.000
• 150.000.000**. **110.000.000
• 135.000.000** | | **120m²
• 160m²**. Dàn nóng VRV H / VRF (8 HP
• 10 HP) + 5 Dàn lạnh âm trần ống gió. **180.000.000
• 240.000.000**. **165.000.000
• 215.000.000** | | **200m²
• 300m²**. Cụm dàn nóng ghép VRV / VRF (14 HP
• 18 HP) + 8 Dàn lạnh. **320.000.000
• 450.000.000**. **290.000.000
• 400.000.000** |

*Lưu ý: Mức giá trên đã bao gồm toàn bộ thiết bị dàn nóng, dàn lạnh nối ống gió âm trần, bộ chia gas Refnet, ống đồng nhập khẩu Thái Lan bọc bảo ôn đôi dày 0.81mm

• 1.0mm, ống nước ngưng PVC bảo ôn, cửa gió nghệ thuật nhôm sơn tĩnh điện và nhân công thi công, chạy thử bàn giao trọn gói.*

---

9. Giải đáp các ngộ nhận sai lầm phổ biến về điều hòa trung tâm

Ngộ nhận 1: Điều hòa trung tâm tiêu thụ nhiều điện năng hơn máy cục bộ rời

• Sự thật: Hoàn toàn ngược lại nếu xét trên diện tích sử dụng thực tế của biệt thự. Dàn nóng trung tâm sử dụng duy nhất một máy nén biến tần công suất lớn với công nghệ cuộn/Swing, có hiệu suất năng lượng **COP (Coefficient of Performance) đạt từ 4.0

• 4.5**, cao hơn nhiều so với máy cục bộ rời (thường chỉ đạt 3.0
• 3.5). Khi gia đình bật đồng thời từ 3 phòng trở lên hoặc sử dụng trong thời gian dài, điện năng tiêu thụ của hệ trung tâm sẽ tiết kiệm tới **35%
• 40%** so với việc bật nhiều bộ máy lạnh cục bộ độc lập.

Ngộ nhận 2: Chỉ cần hỏng một dàn lạnh là cả nhà mất lạnh theo

• Sự thật: Các dàn lạnh trong hệ thống VRV/VRF được đấu nối song song về tín hiệu và độc lập về dòng ga nhờ van tiết lưu điện tử (EEV) riêng biệt. Nếu dàn lạnh ở phòng khách gặp sự cố hỏng quạt hoặc bo mạch, van EEV của phòng đó sẽ tự động khóa chặt lại để cách ly. Các dàn lạnh ở phòng ngủ, phòng ăn vẫn hoạt động làm mát hoàn toàn bình thường. Hệ thống chỉ mất lạnh toàn bộ nếu xảy ra sự cố hỏng máy nén ở dàn nóng ngoài trời hoặc mất nguồn điện động lực chính.

---

Hệ thống điều hòa trung tâm VRV/VRF là một hệ thống kỹ thuật cơ điện phức tạp, yêu cầu đơn vị thi công phải có chứng nhận năng lực trực tiếp từ hãng Daikin, Mitsubishi hay Panasonic. Hãy liên hệ Hotline 0988 511 145 của Thiết Bị Trung Tâm hoặc truy cập dịch vụ lắp đặt điều hòa trung tâm Daikin để nhận bản vẽ thiết kế CAD M&E miễn phí và nhận bảng báo giá điều hòa trung tâm Daikin mới nhất chiết khấu tốt nhất thị trường!

---
