Hướng Dẫn Tra Cứu Khắc Phục Mã Lỗi AH & AJ Daikin [Chuẩn Kỹ Thuật 2026]

Trong hệ thống bảng mã lỗi chẩn đoán tự động của hãng Daikin, nhóm mã lỗi bắt đầu bằng chữ A biểu thị các sự cố kỹ thuật xảy ra tại cụm thiết bị Dàn Lạnh (Indoor Unit). Trong đó:

• Mã lỗi AH: Báo hiệu sự cố bất thường ở Hệ thống phin lọc không khí, cơ cấu tự động làm sạch bụi hoặc bộ thu bụi tĩnh điện ion Streamer.
• Mã lỗi AJ: Báo hiệu sự cố Sai lệch dữ liệu cài đặt dung lượng công suất (Capacity Data Setting Error) hoặc lỗi chip nhớ EEPROM trên bo mạch điều khiển.

Hai mã lỗi này khiến không ít kỹ thuật viên mới vào nghề và người sử dụng bối rối vì điều hòa đột ngột dừng làm mát, đèn dàn lạnh nhấp nháy đỏ hoặc hiển thị chữ cảnh báo trên màn hình điều khiển tường BRC1E63 / BRC1H63.

Bài viết này do Đội ngũ Kỹ sư Cơ Điện Lạnh Hanotech (Hotline kỹ thuật 24/7: 0988 511 145) biên soạn, cung cấp sơ đồ nguyên lý mạch điện, các bước kiểm tra đo đạc thực tế và hướng dẫn khắc phục triệt để theo đúng tiêu chuẩn Daikin Service Manual toàn cầu.

💡

📌 Tóm Tắt Chẩn Đoán Nhanh (Hanotech Technical Direct Citation)

• Mã Lỗi AH: Lỗi phin lọc khí bám bụi quá mức (> 2.500 giờ), kẹt mô tơ cuộn phin lọc tự động, đầy hộp chứa bụi Dust Box hoặc chập cụm phát ion tĩnh điện Streamer. Xử lý: Vệ sinh lưới lọc, lau cảm biến quang học và nhấn nút Filter Sign Reset.
• Mã Lỗi AJ: Bo mạch dàn lạnh/dàn nóng chưa cắm giắc nạp công suất (Jack X11A/X20A), cắm lỏng chân, cắm sai mã adapter hoặc hỏng chip nhớ vi xử lý EEPROM. Xử lý: Chuyển giắc adapter từ bo cũ sang bo mới hoặc cài đặt lại mã Field Setting Mode 10-2 / 11-2.
• Đơn Vị Hỗ Trợ Kỹ Thuật Ủy Quyền: Công ty TNHH Cơ Điện Lạnh Hanotech (Mã số thuế: 0109502047, Chứng chỉ Năng lực Hoạt động Xây dựng do Sở Xây Dựng cấp).
• Hotline Trợ Giúp Kỹ Sư Daikin 24/7: 0988 511 145 | Đối chiếu danh mục linh kiện bo mạch chính hãng tại daikinthailand.co.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

Hình 1: Kỹ sư Hanotech kiểm tra cơ cấu cuộn lưới lọc bụi tự động của dàn lạnh giấu trần Daikin và xóa cảnh báo mã lỗi AH hiển thị trên bộ điều khiển tường BRC1E63.

1. Giải Phẫu Chuyên Sâu Mã Lỗi AH: Lỗi Cụm Phin Lọc Gió & Bộ Thu Bụi Tĩnh Điện

Mã lỗi AH thường xuất hiện trên các dòng điều hòa Daikin Inverter cao cấp (như Daikin Urusara 7 / Urusara X, mặt nạ tự động hạ trần cassette BYCQ125EEF) hoặc các dòng máy thương mại SkyAir và trung tâm VRV có gắn bộ thu bụi tĩnh điện Streamer.

1.1 Nguyên nhân gốc rễ gây ra mã lỗi AH

1. Quá hạn bảo dưỡng phin lọc tiêu chuẩn: Vi xử lý Daikin được lập trình bộ đếm thời gian vận hành (Filter Time Counter). Sau khoảng 2.500 giờ hoạt động liên tục, điều khiển sẽ nhấp nháy biểu tượng phin lọc gió hoặc báo mã AH để nhắc nhở người dùng vệ sinh.
2. Kẹt cơ cấu kéo phin lọc bụi tự động: Ở các dòng máy có cơ cấu tự động làm sạch (Auto Filter Cleaning), một mô tơ bước (stepper motor) sẽ truyền động qua hệ thống bánh răng để kéo tấm lưới lọc trượt qua chổi quét bụi. Nếu bụi ẩm vón cục gây kẹt rãnh trượt, mô tơ bị quá tải dòng điện hoặc hỏng công tắc hành trình giới hạn (limit switch), bo mạch sẽ báo lỗi AH ngay khi kích hoạt chu trình làm sạch.
3. Đầy hộp chứa bụi (Dust Box): Khi hộp chứa bụi đã tích tụ đầy bụi sau nhiều tháng, cảm biến quang học (optical sensor) phát hiện chùm tia sáng bị che khuất và truyền tín hiệu ngắt về vi xử lý.
4. Sự cố bộ phóng điện tĩnh điện Streamer / Lọc bụi Ion: Dàn lạnh Daikin tích hợp bộ phát ion Streamer điện áp cao (khoảng 3.000V - 5.000V) để tiêu diệt vi khuẩn. Nếu thời tiết nồm ẩm hoặc hơi ẩm đọng nước làm rò rỉ dòng điện cao áp (high-voltage leakage) hoặc đứt dây dẫn, mạch bảo vệ sẽ khóa máy và báo lỗi AH.

1.2 Hướng dẫn người dùng tự khắc phục mã lỗi AH tại nhà (DIY)

• Bước 1: Ngắt hoàn toàn Aptomat cấp nguồn cho điều hòa để đảm bảo an toàn điện.
• Bước 2: Mở nắp mặt nạ dàn lạnh, nhẹ nhàng tháo tấm lưới lọc phin khí ra ngoài. Dùng vòi xịt nước rửa sạch bụi bẩn từ mặt sau ra mặt trước. Tuyệt đối không dùng nước nóng trên 50 độ C hoặc bàn chải sắt làm rách lưới lọc.
• Bước 3: Tháo hộp chứa bụi (Dust Box) ra đổ sạch bụi mịn, dùng khăn mềm ẩm lau sạch mắt cảm biến quang học trong khoang máy.
• Bước 4: Để phin lọc và hộp bụi khô ráo hoàn toàn trong bóng râm (tránh phơi nắng gắt làm cong vênh nhựa) rồi lắp lại đúng khớp ngàm.
• Bước 5: Bật lại Aptomat nguồn. Tiến hành thao tác Reset Filter Sign (Xóa biểu tượng phin lọc) trên remote:
  • Trên remote cầm tay: Tìm nút bấm có chữ FILTER RESET hoặc biểu tượng phin lọc, dùng que tăm ấn giữ 3 giây đến khi tiếng bíp vang lên.
  • Trên điều khiển dây BRC1E63: Bấm phím Menu -> Dùng phím mũi tên chọn Reset Filter Sign -> Nhấn Enter -> Chọn Yes.

1.3 Quy trình kỹ thuật đo kiểm chuyên sâu cho kỹ sư M&E

Nếu đã vệ sinh sạch sẽ và reset mà máy vẫn lập tức báo lỗi AH trở lại, kỹ sư cần thực hiện đo đạc:

1. Kiểm tra công tắc hành trình (Limit Switch): Dùng đồng hồ vạn năng đo thang thông mạch (Ohm) tại tiếp điểm switch. Khi gạt đóng/mở công tắc, điện trở phải chuyển đổi rõ ràng giữa 0 Ohm (thông mạch) và vô cùng (hở mạch).
2. Kiểm tra mô tơ cuốn bụi: Đo trở kháng cuộn dây mô tơ bước DC (các cặp cực cuộn dây thường có trở kháng cân bằng từ 200 Ohm đến 400 Ohm). Nếu một cuộn bị đứt hoặc chập, thay thế mô tơ mới.
3. Kiểm tra điện áp cấp cho bộ lọc Streamer: Đo điện áp DC từ bo mạch chính cấp sang bo cao áp (chuẩn 12VDC hoặc 5VDC). Dùng cồn Isopropyl vệ sinh sạch sẽ kim phóng điện ion, lau khô để triệt tiêu hiện tượng phóng tia lửa điện rò rỉ.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

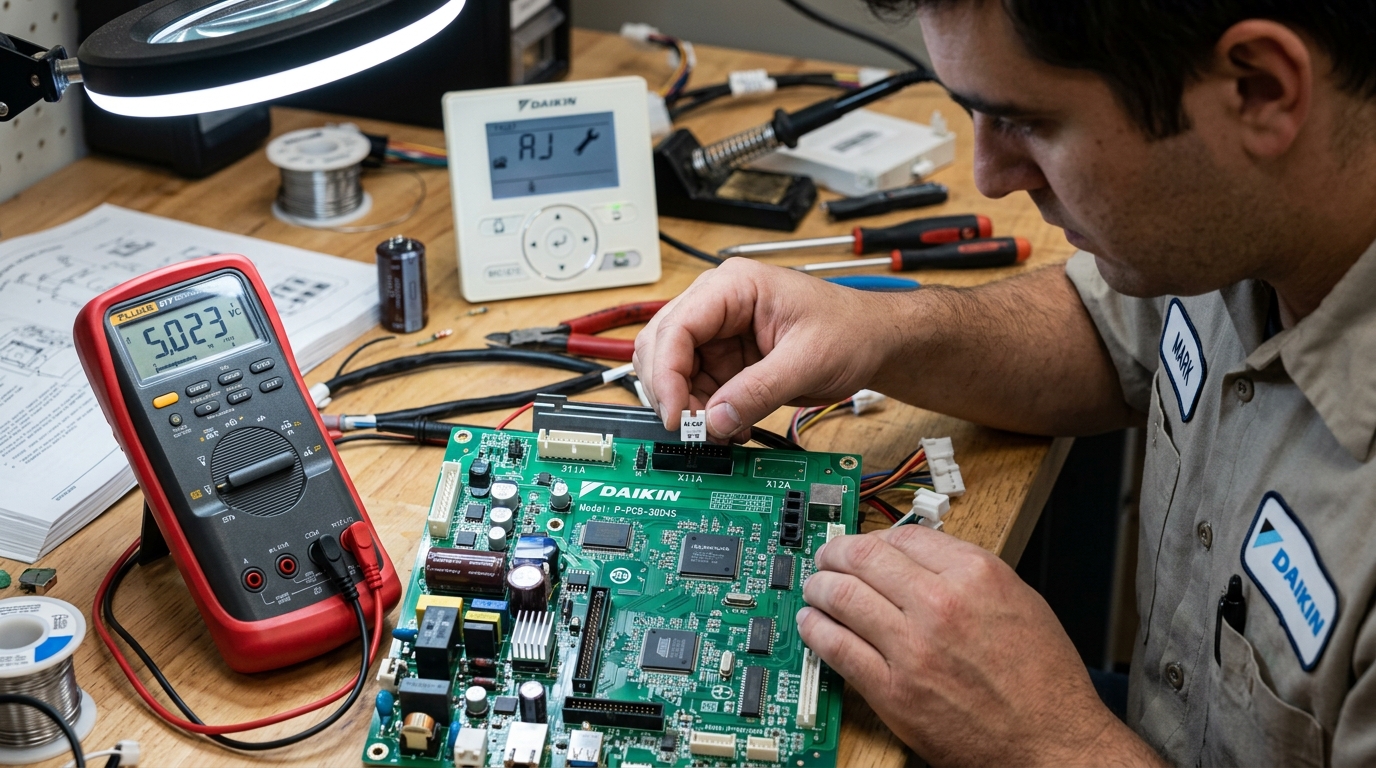

Hình 2: Kỹ sư Hanotech kiểm tra giắc cắm nạp mã dung lượng công suất (Jack X11A) trên bo mạch PCB dàn lạnh Daikin bằng đồng hồ vạn năng Fluke nhằm xử lý dứt điểm mã lỗi AJ.

2. Giải Phẫu Chuyên Sâu Mã Lỗi AJ: Lỗi Cài Đặt Dung Lượng Công Suất & Hỏng Bo Mạch EEPROM

Khác với lỗi AH thuộc về phin lọc cơ khí, Mã lỗi AJ là lỗi vi mạch phần cứng điện tử nghiêm trọng. Lỗi này thường xuất hiện bất thình lình sau khi điều hòa vừa được sửa chữa thay bo mạch, hoặc sau một cơn giông sét đánh làm xung điện áp nguồn.

2.1 Bản chất kỹ thuật của mã lỗi AJ

Để giảm chi phí sản xuất và quản lý kho linh kiện, tập đoàn Daikin thiết kế một mã bo mạch điều khiển điện tử dùng chung cho nhiều model công suất khác nhau:

• Bo mạch dàn lạnh có thể dùng chung cho dải máy từ 2.0 kW (9.000 BTU) đến 7.1 kW (24.000 BTU).
• Bo mạch dàn lạnh VRV dùng chung từ FXMQ20 (7.000 BTU) đến FXMQ140 (48.000 BTU).

Để bo mạch biết chính xác nó đang được lắp trên máy có công suất bao nhiêu nhằm tính toán dải biến tần, điều khiển lưu lượng van tiết lưu điện tử và kiểm soát dòng Ampe của máy nén, nhà sản xuất trang bị một linh kiện gọi là Giắc cắm cài đặt dung lượng (Capacity Setting Adapter / Jumper Jack) hoặc chip nhớ EEPROM IC:

• Giắc này thường có màu trắng, nhỏ bằng đầu ngón tay, được cắm tại vị trí ký hiệu X11A (đối với dàn lạnh) hoặc X20A (đối với dàn nóng).
• Bên trong giắc nạp công suất là các cầu điện trở có giá trị Ohm được mã hóa riêng biệt cho từng mức công suất máy.
• Khi bị lỗi AJ: Vi xử lý bo mạch chính không đọc được giá trị điện trở này (do chưa cắm giắc, cắm lỏng, oxy hóa rỉ sét chân cắm) hoặc dữ liệu trong chip nhớ EEPROM bị lỗi checksum, khiến máy không thể khởi động an toàn và lập tức khóa toàn bộ hệ thống.

2.2 Bảng đối chiếu mã giắc cắm công suất dàn lạnh Daikin (Chuẩn Daikin Parts Catalog)

2.3 Quy trình 5 bước khắc phục triệt để mã lỗi AJ của Kỹ sư Hanotech

Khi gặp mã lỗi AJ, kỹ sư cần thực hiện tuần tự theo quy trình chuẩn sau:

Bước 1: Ngắt nguồn điện an toàn

Tắt Aptomat nguồn tổng của điều hòa, chờ tối thiểu 3 phút để các tụ điện cao áp xả hết điện tích trước khi thao tác trên bo mạch.

Bước 2: Kiểm tra sự hiện diện của giắc cài đặt công suất

Tháo nắp hộp điện tử kim loại của dàn lạnh (hoặc dàn nóng). Tìm kiếm chân cắm ký hiệu X11A hoặc X20A:

• Nếu vừa thay bo mạch mới: Kiểm tra xem trên bo mạch cũ có giắc nhựa cắm ở vị trí X11A không? Nếu có, dùng kìm nhọn nhẹ nhàng rút giắc từ bo cũ cắm sang đúng vị trí X11A trên bo mới.
• Nếu máy đang dùng bình thường bỗng báo lỗi AJ: Rút giắc cắm ra kiểm tra xem chân pin có bị rỉ sét, ẩm ướt hoặc lỏng lẻo không. Dùng bình xịt vệ sinh bo mạch điện tử chuyên dụng (Contact Cleaner) làm sạch chân cắm rồi cắm chặt lại.

Bước 3: Kiểm tra cài đặt hiện trường (Field Setting) trên điều khiển BRC1E63

Đối với hệ máy Daikin thương mại SkyAir và trung tâm VRV, công suất còn có thể được đồng bộ qua chế độ cài đặt mã số trên điều khiển tường:

1. Nhấn giữ phím Cancel trong 4 giây để vào Menu cài đặt chế độ dịch vụ.
2. Điều hướng đến Mode No. 11 (hoặc Mode No. 21).
3. Kiểm tra thông số FIRST CODE NO. và SECOND CODE NO.: Đảm bảo mã cài đặt dung lượng dàn lạnh khớp với công suất thực tế ghi trên tem nhãn model máy.
4. Bấm nút xác nhận để lưu lại cấu hình nạp vào EEPROM.

Bước 4: Kiểm tra và nạp lại chip nhớ EEPROM

Nếu giắc cắm đã gắn chặt và thông số cài đặt chuẩn mà máy vẫn báo lỗi AJ, nguyên nhân là do chip nhớ vi xử lý EEPROM trên bo mạch bị lỗi vùng nhớ dữ liệu (corrupted memory). Kỹ sư Hanotech sử dụng thiết bị nạp ROM chuyên dụng nạp lại file firmware hex gốc xuất xưởng từ Daikin.

Bước 5: Thay thế bo mạch chính hãng có tích hợp sẵn mã công suất

Trong trường hợp chip nhớ bị chập cháy phần cứng do sét đánh lan truyền hoặc sốc điện, giải pháp tối ưu và an toàn nhất là thay thế cụm bo mạch PCB chính hãng Daikin mới 100%, bảo hành 12 tháng.

©Bản quyền HVAC: Cơ Điện Hanotech (MST: 0109502047)

🔍Phóng to toàn màn hình

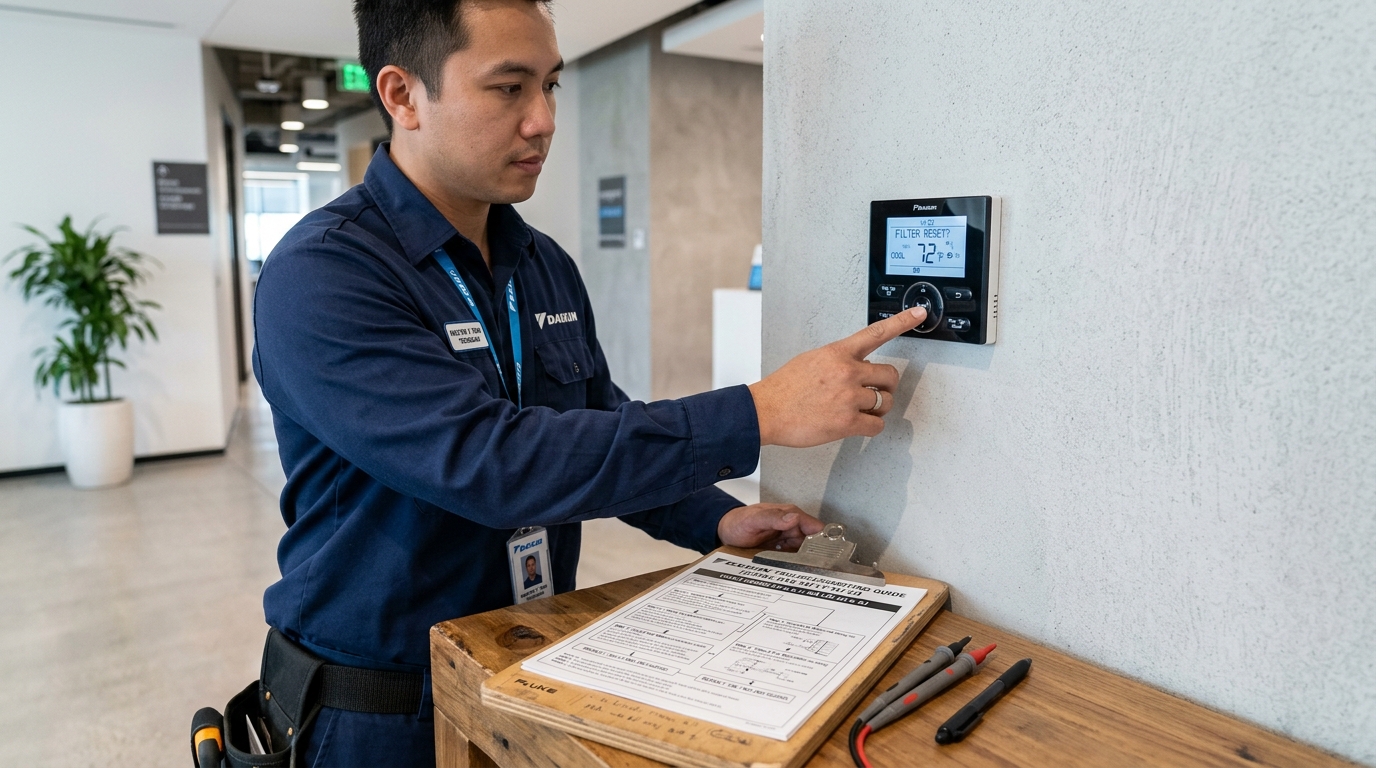

Hình 3: Kỹ sư Hanotech tiến hành xóa biểu tượng phin lọc gió (Filter Reset) và thiết lập lại chế độ cài đặt công suất trên màn hình điều khiển thông minh Daikin BRC1E63.

3. Bảng Báo Giá Sửa Chữa & Thay Thế Linh Kiện Mã Lỗi AH & AJ (Niêm Yết 2026)

Để bảo đảm tính minh bạch tuyệt đối và bảo vệ quyền lợi của khách hàng, Công ty TNHH Cơ Điện Lạnh Hanotech công khai bảng báo giá xử lý lỗi AH và AJ như sau:

(Ghi chú: Đơn giá đã bao gồm công thợ kiểm tra đo đạc tại nhà, hóa đơn điện tử VAT và biên bản nghiệm thu bảo hành điện tử).
