Điều Hòa Âm Trần Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Chi Tiết

Khi thiết kế hệ thống điều hòa cho các không gian yêu cầu tính thẩm mỹ cao như biệt thự, căn hộ cao cấp, văn phòng làm việc hay nhà hàng sang trọng, các kiến trúc sư và chủ đầu tư thường ưu tiên lựa chọn điều hòa âm trần (hay máy lạnh âm trần). Đây là giải pháp làm mát công suất lớn vừa đảm bảo hiệu năng tối ưu, vừa giấu kín thiết bị để trả lại không gian nội thất hoàn mỹ.

Key Takeaways

• Thông Số Kỹ Thuật Chuẩn: Tìm hiểu chi tiết điều hòa âm trần là gì, phân loại âm trần Cassette và nối ống gió, cấu tạo các linh kiện bên trong cùng nguyên lý hoạt độn...
• Quy Trình Thi Công Kỹ Sư Hanotech: Bắt buộc tuân thủ quy trình nén Nitơ thử kín, bọc bảo ôn đúp và hút chân không tối thiểu 15-20 phút trước khi vận hành.
• Tư Vấn & Hỗ Trợ 24/7: Liên hệ trực tiếp Kỹ sư Hanotech qua Hotline 0988.511.145 hoặc tra cứu mã lỗi tự động tại Công cụ tra cứu mã lỗi Daikin.

--

• Để giúp bạn hiểu rõ bản chất kỹ thuật trước khi đưa ra quyết định mua sắm hoặc thiết kế, bài viết này từ Kỹ sư Hanotech sẽ phân tích chi tiết định nghĩa điều hòa âm trần là gì, phân loại, cấu tạo các linh kiện cốt lõi bên trong và nguyên lý hoạt động nhiệt động lực học của hệ thống.

Tóm tắt bài viết:

• Định nghĩa cốt lõi: Điều hòa âm trần là dòng máy lạnh được thiết kế lắp đặt giấu chìm bên trong trần nhà, chỉ để lộ phần mặt nạ thổi gió (Cassette) hoặc các cửa gió nghệ thuật (nối ống gió).
• Cấu tạo nâng cao: Dàn lạnh sử dụng quạt ly tâm công suất lớn và tích hợp sẵn bơm nước ngưng tự động. Dàn nóng trang bị máy nén Inverter (Swing hoặc Scroll) tiết kiệm điện năng tối đa.
• Yêu cầu kỹ thuật: Cần khoảng hở trần la-phông tối thiểu từ 25 cm (hệ Cassette) đến 40 cm (hệ nối ống gió) để đảm bảo không gian thi công lắp đặt và bảo dưỡng định kỳ.

---

1. Điều hòa âm trần là gì? Phân biệt dòng Cassette và Nối ống gió

Điều hòa âm trần là hệ thống điều hòa không khí có toàn bộ phần thân máy (dàn lạnh) được lắp đặt chìm phía trên trần thạch cao (trần giả). Phương pháp lắp đặt này giúp bảo vệ thiết bị khỏi bụi bẩn, tiết kiệm diện tích tường và tối ưu hóa luồng gió thổi từ trên cao xuống.

Trên thị trường hiện nay, khái niệm "điều hòa âm trần" được chia làm hai dòng sản phẩm có thiết kế và đặc tính kỹ thuật hoàn toàn khác nhau:

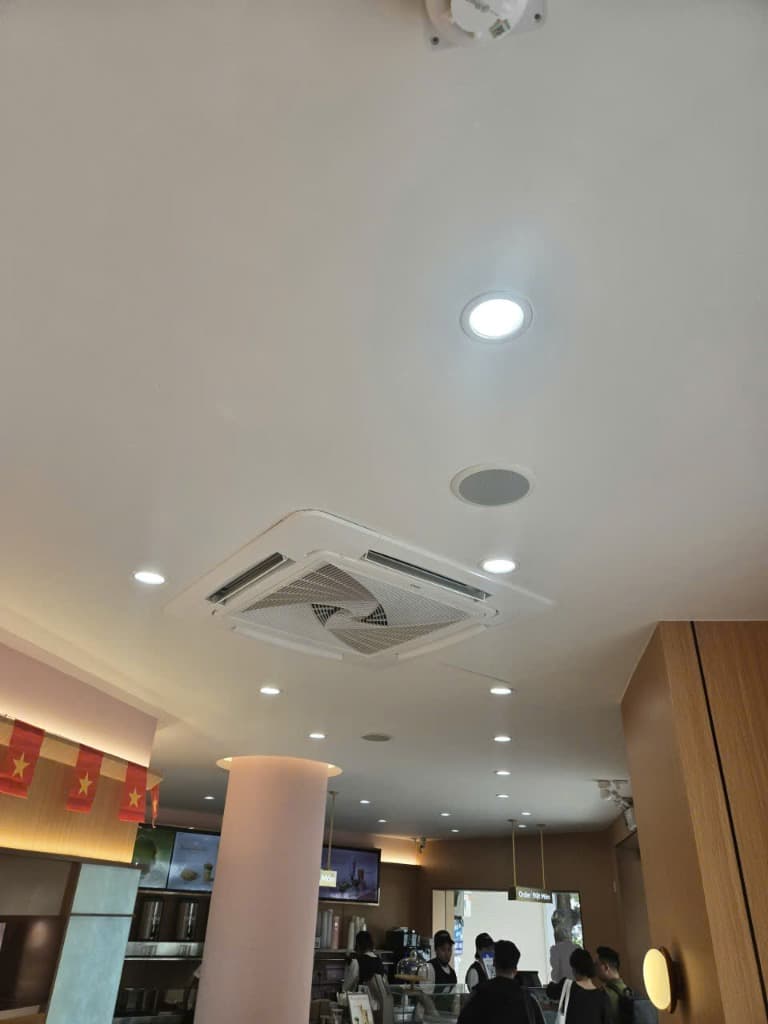

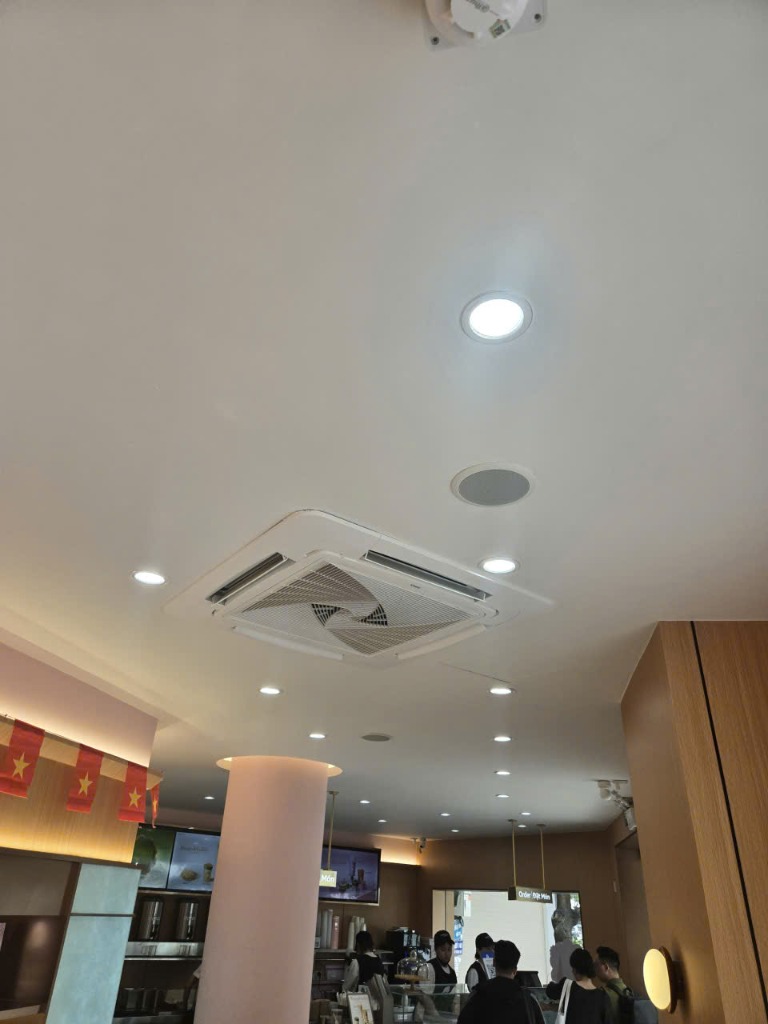

Điều hòa âm trần Cassette (Cassette Air Conditioner)

Đây là dòng máy có dàn lạnh dạng hộp vuông hoặc chữ nhật, được cố định sát trần bê tông và giấu chìm trong trần thạch cao. Phần duy nhất lộ ra ngoài là tấm mặt nạ (Panel) phẳng nằm sát mặt trần la-phông.

• Đặc điểm luồng gió: Gió lạnh được thổi ra trực tiếp từ mặt nạ theo 4 hướng hoặc thổi tròn 360 độ (như dòng Daikin Đa hướng thổi FCFC).
• Ứng dụng: Rất phổ biến cho văn phòng, quán cà phê, nhà hàng, phòng khách biệt thự nhờ quy trình lắp đặt và bảo dưỡng tương đối đơn giản.

Điều hòa âm trần nối ống gió (Ducted Air Conditioner)

Dòng sản phẩm này giấu hoàn toàn dàn lạnh bên trong trần giả. Hơi lạnh từ dàn lạnh sẽ không thổi trực tiếp ra ngoài mà được dẫn qua các đường ống gió mềm (duct) đến các hộp box gió, sau đó mới thoát ra phòng qua các cửa gió (Grille) được bố trí linh hoạt trên tường hoặc trần thạch cao.

• Đặc điểm luồng gió: Gió lạnh được phân bổ qua nhiều cửa gió khác nhau, giúp làm mát đều trên diện tích cực rộng và hạn chế tối đa cảm giác gió buốt thổi trực tiếp vào người.
• Ứng dụng: Thích hợp nhất cho căn hộ cao cấp, biệt thự tân cổ điển, lâu đài hoặc khách sạn 5 sao yêu cầu thiết kế cửa gió nghệ thuật hòa quyện vào nội thất.

---

2. Bảng so sánh trực quan: Âm trần Cassette vs. Âm trần nối ống gió

Để giúp các chủ đầu tư dễ dàng định hình phương án thiết kế phù hợp với ngân sách và kết cấu ngôi nhà, dưới đây là bảng đối chiếu kỹ thuật chi tiết:

• 30 cm**. Khoảng hở trần tối thiểu **35
• 40 cm** | | Khả năng phân phối gió | Thổi trực tiếp từ thân máy (4 hướng hoặc 360 độ) | Phân chia linh hoạt qua nhiều ống gió và cửa gió | | Chi phí thiết bị. Trung bình
• Cao. Cao | | Chi phí lắp đặt | Thấp hơn (không tốn chi phí phụ kiện ống gió) | Cao (tốn chi phí ống gió bảo ôn, hộp gió, cửa gió) | | Độ phức tạp thi công | Đơn giản, nhanh chóng | Phức tạp, cần phối hợp chặt chẽ với đội trần thạch cao | | Độ ồn trong phòng | Thấp (quạt nằm ngay mặt nạ) | Siêu thấp (dàn lạnh được giấu sâu, cách âm tốt) |

---

3. Cấu tạo chi tiết của hệ thống điều hòa âm trần

Tương tự như dòng máy treo tường, điều hòa âm trần hoạt động dựa trên sự kết hợp giữa hai cụm thiết bị chính là dàn lạnh (trong phòng) và dàn nóng (ngoài trời), liên kết với nhau qua hệ thống ống đồng dẫn môi chất lạnh. Tuy nhiên, cấu kiện bên trong của dòng âm trần phức tạp và có công suất lớn hơn nhiều.

3.1 Dàn lạnh (Indoor Unit)

• Lắp đặt giấu trần Dàn lạnh của điều hòa âm trần có nhiệm vụ hấp thụ nhiệt lượng trong phòng để đưa ra ngoài. Cấu tạo bao gồm:

• Dàn trao đổi nhiệt: Hệ thống ống đồng uốn nhiều lớp kết hợp các lá nhôm tản nhiệt dày đặc để tối ưu hóa diện tích tiếp xúc với không khí.
• Quạt ly tâm (Centrifugal Fan): Khác với quạt lồng sóc của máy treo tường, dàn lạnh âm trần sử dụng cánh quạt ly tâm công suất lớn để tạo ra áp suất tĩnh cao, giúp đẩy luồng gió lạnh đi xa và tỏa đều.
• Bơm nước ngưng tự động (Condensate Pump): Đây là linh kiện đắt giá và quan trọng nhất của dòng âm trần. Khi làm lạnh, hơi ẩm trong không khí ngưng tụ thành nước trên dàn lạnh và chảy xuống máng chứa. Chiếc bơm này sẽ tự động bơm hút nước thải lên cao (độ cao cột áp từ 700mm

• 850mm tùy hãng) để đưa vào ống thoát nước trục chính, giải quyết triệt để bài toán thoát nước chảy ngược khi máy nằm phẳng trần.

• Mạch điều khiển (Board): Bộ não điều khiển mọi hoạt động của quạt, bơm nước, van tiết lưu điện tử và nhận tín hiệu từ remote.
• Lưới lọc bụi và mặt nạ (Panel): Có tác dụng lọc các hạt bụi thô và định hướng luồng gió thổi ra ngoài.

3.2 Dàn nóng (Outdoor Unit)

• Lắp đặt ngoài trời Dàn nóng có nhiệm vụ xả nhiệt lượng thu được từ trong phòng ra môi trường xung quanh. Cấu tạo gồm:

• Máy nén (Compressor): Trái tim của hệ thống, thực hiện nhiệm vụ nén môi chất lạnh từ dạng khí áp suất thấp thành khí áp suất cao. Các dòng điều hòa âm trần Daikin thế hệ mới sử dụng máy nén công nghệ biến tần Inverter Swing hoặc Inverter Scroll giúp máy vận hành siêu êm và tiết kiệm tới 50% điện năng tiêu thụ.
• Dàn ngưng tụ: Gồm hệ thống ống đồng cánh nhôm. Ở các dòng máy cao cấp, dàn ống đồng này được phủ lớp nhựa acrylic chống ăn mòn để chịu đựng thời tiết khắc nghiệt, sương muối hoặc mưa axit.
• Quạt hướng trục (Axial Fan): Thổi gió ngang công suất lớn để giải nhiệt cho dàn ngưng.

3.3 Các phụ kiện liên kết hệ thống

• Ống đồng dẫn gas: Gồm một ống gas lỏng (nhỏ) và một ống gas hơi (lớn) được bọc bảo ôn cách nhiệt kỹ lưỡng bằng cao su lưu hóa để tránh hiện tượng đổ mồ hôi ống gây hỏng trần thạch cao.
• Van tiết lưu (Expansion Valve): Giúp hạ áp suất của môi chất lạnh lỏng trước khi đưa vào dàn lạnh để thực hiện quá trình bay hơi thu nhiệt.

---

4. Nguyên lý hoạt động vật lý của điều hòa âm trần

Nguyên lý làm lạnh của điều hòa âm trần dựa trên chu trình nhiệt động lực học khép kín của môi chất lạnh (thường sử dụng gas R32 có hiệu suất truyền nhiệt cao và thân thiện với tầng ozone):

Đang tải sơ đồ...

1. Giai đoạn nén khí: Máy nén ở dàn nóng hút môi chất lạnh dạng hơi áp suất thấp và nén lên áp suất cao, nhiệt độ cao, sau đó đẩy tới dàn ngưng tụ (dàn nóng).
2. Giai đoạn tỏa nhiệt ngưng tụ: Tại dàn nóng, quạt hướng trục thổi gió liên tục để hạ nhiệt cho gas. Gas chuyển trạng thái từ hơi áp suất cao thành lỏng áp suất cao.
3. Giai đoạn tiết lưu giảm áp: Gas lỏng đi qua van tiết lưu. Tại đây, đường kính ống giảm đột ngột khiến áp suất và nhiệt độ của gas giảm sâu, gas lỏng trở nên rất lạnh.
4. Giai đoạn thu nhiệt bay hơi: Gas lỏng lạnh đi vào dàn lạnh trong phòng. Quạt ly tâm liên tục hút không khí ấm trong phòng thổi qua dàn trao đổi nhiệt. Gas lỏng hấp thụ nhiệt lượng từ phòng, bốc hơi thành dạng khí áp suất thấp và làm lạnh luồng không khí thổi ra ngoài.
5. Chu trình lặp lại: Gas hơi áp suất thấp quay trở lại máy nén dàn nóng để bắt đầu chu trình tiếp theo. Cảm biến nhiệt độ phòng sẽ liên tục gửi dữ liệu về board điều khiển để điều chỉnh tốc độ máy nén (Inverter), duy trì nhiệt độ phòng ổn định mà không cần ngắt máy hoàn toàn.

---

5. Đánh giá ưu điểm và nhược điểm thực tế

Ưu điểm vượt trội

• Giá trị thẩm mỹ hoàn mỹ: Giải phóng hoàn toàn không gian mặt tường. Cực kỳ dễ phối hợp với các phong cách thiết kế nội thất từ hiện đại đến cổ điển.
• Làm lạnh nhanh và đồng đều: Nhờ luồng gió thổi từ trên cao xuống và phân bổ góc rộng (360 độ đối với Cassette hoặc đa hướng đối với ống gió), nhiệt độ phòng được cân bằng cực nhanh, tránh hiện tượng nhiệt độ không đồng đều.
• Hoạt động êm ái: Dàn lạnh lắp giấu trong trần được cách âm tự nhiên bởi hệ thống trần thạch cao, giảm thiểu tiếng ồn động cơ trong không gian sinh hoạt.
• Bền bỉ vượt trội: Các linh kiện của máy lạnh âm trần được thiết kế chịu tải công nghiệp, vận hành bền bỉ liên tục hơn dòng treo tường thông thường.

Nhược điểm cần lưu ý

• Chi phí đầu tư ban đầu cao: Giá máy và chi phí nhân công vật tư lắp đặt (như bảo ôn dày hơn, ty treo, bơm, ống gió phụ trợ) cao hơn dòng máy treo tường từ 1.5 đến 3 lần.
• Yêu cầu kỹ thuật thi công khắt khe: Lắp đặt điều hòa âm trần đòi hỏi thợ kỹ thuật có chuyên môn sâu, phải phối hợp chặt chẽ với đội thạch cao và điện nước để định vị dàn lạnh, đi đường ống thoát nước ngưng đạt độ dốc chuẩn xác.
• Yêu cầu về khoảng trống trần: Nhà có trần bê tông quá thấp (độ thông thủy dưới 2.6m sau khi đóng trần thạch cao) sẽ gặp khó khăn khi bố trí máy vì máy sẽ làm hạ thấp chiều cao phòng, gây cảm giác ngột ngạt.

---

6. Hướng dẫn tính công suất và lưu ý khi lắp đặt

Để đảm bảo máy hoạt động hiệu quả, tiết kiệm điện năng và không phát sinh sự cố trong quá trình sử dụng, bạn cần lưu ý hai yếu tố cốt lõi:

6.1 Tính toán công suất theo không gian sử dụng

Điều hòa âm trần thường có dải công suất lớn từ 18,000 BTU (2.0 HP) đến 48,000 BTU (5.0 HP). Công thức tính công suất cơ bản theo diện tích phòng (với chiều cao trần tiêu chuẩn dưới 3m):

📐 CÔNG THỨC TÍNH CÔNG SUẤT ĐIỀU HÒA ÂM TRẦN:

Công suất cần thiết (BTU) = Diện tích phòng (m²) × (600 đến 700 BTU)

• Phòng ngủ gia đình: Nhân với hệ số 600 BTU/m² (cần yên tĩnh, tải nhiệt thấp).
• Phòng khách, phòng ăn biệt thự: Nhân với hệ số **700

• 800 BTU/m²** (nhiều thiết bị phát nhiệt, trần cao, nhiều kính).

• Văn phòng làm việc, nhà hàng: Nhân với hệ số **800

• 1000 BTU/m²** (đông người, ra vào liên tục, máy văn phòng tỏa nhiệt).

6.2 Những lưu ý sống còn khi thi công lắp đặt

1. Thiết kế lỗ thăm trần (Access Panel): Đây là lỗi cực kỳ phổ biến của thợ lắp đặt thiếu kinh nghiệm. Bắt buộc phải chừa một ô trần thạch cao kích thước tối thiểu 450x450 mm ngay sát vị trí hộp board mạch điều khiển của dàn lạnh nối ống gió để thuận tiện cho việc bảo dưỡng, vệ sinh và sửa chữa board mạch/bơm nước sau này mà không phải đập phá trần thạch cao.
2. Cách nhiệt ống nước ngưng: Mặc dù nước ngưng là nước lạnh chảy trong ống nhựa PVC, nhưng nếu không được bọc một lớp bảo ôn cách nhiệt mỏng bên ngoài, hiện tượng chênh lệch nhiệt độ sẽ gây ngưng tụ nước bên ngoài vỏ ống nước ngưng (đổ mồ hôi ống), nhỏ giọt làm ố vàng và sập trần thạch cao.
3. Kiểm tra độ cao ty treo: Dàn lạnh phải được treo thăng bằng tuyệt đối bằng hệ thống ty ren chắc chắn. Nếu dàn lạnh bị nghiêng lệch góc quá lớn, bơm thoát nước ngưng sẽ hoạt động kém hiệu quả dẫn đến hiện tượng rò rỉ nước từ máng chứa xuống trần.

---

7. Câu hỏi thường gặp về lắp đặt điều hòa âm trần (FAQ)

Có thể lắp đặt điều hòa âm trần Cassette cho nhà chung cư không?

Hoàn toàn có thể nếu căn hộ của bạn có khoảng hở trần la-phông đạt tối thiểu 26cm và chiều cao thông thủy phòng sau khi đóng trần đạt từ 2.6m trở lên. Hiện nay dòng máy lạnh âm trần Cassette 1 hướng thổi của Daikin có độ dày dàn lạnh cực mỏng (chỉ 20cm), rất thích hợp cho hành lang hoặc các khu vực hẹp của chung cư.

Tại sao điều hòa âm trần của tôi bị chảy nước xuống trần?

Nguyên nhân chủ yếu do: (1) Bơm nước ngưng tự động bị hỏng hoặc phao báo nước đầy bị kẹt; (2) Đường ống thoát nước ngưng PVC đi xa không đủ độ dốc hoặc bị tắc nghẽn do cặn bẩn tích tụ; (3) Thợ lắp đặt không bọc ống bảo ôn cách nhiệt cho đường ống thoát nước ngưng hoặc đi ống đồng gây ngưng tụ ngoài vỏ.

Bao lâu thì nên vệ sinh bảo dưỡng điều hòa âm trần một lần?

• Đối với hộ gia đình: Nên vệ sinh lưới lọc bụi 3 tháng/lần và bảo dưỡng toàn diện dàn nóng/dàn lạnh 1 năm/lần.
• Đối với văn phòng, nhà hàng, quán cafe: Do tần suất hoạt động lớn và nhiều bụi bẩn, nên vệ sinh lưới lọc 1 tháng/lần và bảo dưỡng định kỳ từ 3

• 6 tháng/lần để tránh tắc máng nước thải và tối ưu hiệu suất làm lạnh.

---
