Thiết kế và chọn lựa tiết diện dây cấp nguồn điện & Aptomat (MCCB/MCB) cho hệ thống điều hòa trung tâm Daikin VRV đòi hỏi sự tính toán chính xác dòng điện định mức và sụt áp trên đường dây. Việc đi sai tiết diện dây điện hoặc chọn Aptomat không đúng tải sẽ dẫn tới hiện tượng nhảy Aptomat liên tục, chập cháy cáp nguồn và báo lỗi truyền thông F1/F2 (Lỗi U4). Kỹ sư Hanotech tổng hợp bảng tra chuẩn M&E 2026.
⚡ TÓM TẮT TRẢ LỜI NHANH:
- Đáp: Kỹ sư M&E Hanotech quy định quy trình chuẩn: Nén Nitơ 40 bar thử kín 24h ➔ Hút chân không sấy 500 microns ➔ Sấy lốc 6h trước khi đóng điện ➔ Đo Delta T dàn lạnh = 8.0°C - 12.0°C.
1. Công Thức Tính Dòng Điện Định Mức & Sụt Áp Cho Dàn Nóng VRV (3 Pha 380V)
- Công thức dòng điện làm việc 3 pha: Dòng điện I(đm) = Công suất P (W) / (1.732 × Nguồn điện U (380V) × Hệ số công suất cosφ (0.85) × Hiệu suất η (0.9))
- Độ sụt áp cho phép trên đường cáp: Độ sụt áp Delta V ≤ 2.5% V(đm) (Đảm bảo điện áp tại chân máy nén luôn đạt trên 360V).
2. Bảng Tra Tiết Diện Dây Cáp Điện & Aptomat Dàn Nóng Daikin VRV (Nguồn 3 Pha 380V)
| Công suất dàn nóng VRV (HP) | Mã mô-đun dàn nóng | Dòng điện lớn nhất MCA (Ampere) | Dòng Aptomat khuyên dùng (MCCB) | Tiết diện dây đồng cấp nguồn (Cu/PVC/PVC) |
|---|---|---|---|---|
| 8 HP (22.4 kW) | RXYQ8BYM | 16.5 A | MCCB 3P 25A | 4 × 4.0 mm² |
| 10 HP (28.0 kW) | RXYQ10BYM | 20.5 A | MCCB 3P 32A | 4 × 6.0 mm² |
| 12 HP (33.5 kW) | RXYQ12BYM | 25.0 A | MCCB 3P 40A | 4 × 6.0 mm² |
| 14 HP (40.0 kW) | RXYQ14BYM | 29.5 A | MCCB 3P 50A | 4 × 10.0 mm² |
| 16 HP (45.0 kW) | RXYQ16BYM | 34.0 A | MCCB 3P 50A | 4 × 10.0 mm² |
| 18 HP (50.0 kW) | RXYQ18BYM | 39.5 A | MCCB 3P 63A | 4 × 16.0 mm² |
| 20 HP (56.0 kW) | RXYQ20BYM | 44.0 A | MCCB 3P 63A | 4 × 16.0 mm² |
| Tổ hợp 54HP (3 module 18HP) | RXYQ54BYM | 118.5 A | MCCB 3P 150A - 160A | 4 × 50mm² - 70mm² (Xem cách tính chi tiết) |
| Tổ hợp 30HP - 60HP | Tổ hợp 2-3 mô-đun | 65A - 130A | MCCB 3P 100A - 200A | 4 × 25mm² - 95mm² |

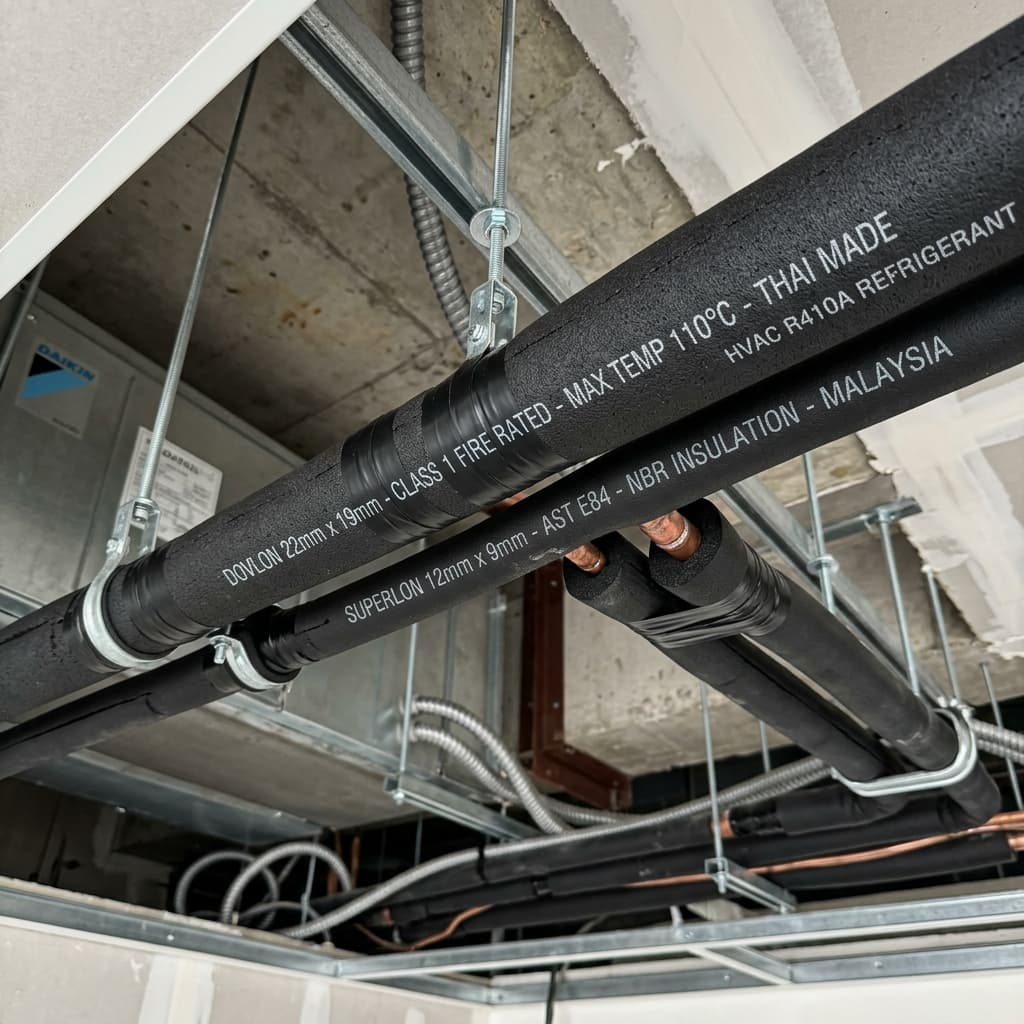

3. Quy Chuẩn Đi Dây Tín Hiệu F1/F2 Chống Nhiễu Truyền Thông (Lỗi U4)
- Dùng cáp mềm chống nhiễu Shielded Cable: Sử dụng cáp 2 lõi xoắn đôi có lớp lưới nhôm bọc chống nhiễu (STP 2x0.75mm² hoặc 2x1.25mm²).
- Đi ống ghen PVC/HDPE riêng biệt: Bắt buộc đi đường dây tín hiệu F1/F2 trong ống ghen PVC riêng, cách đường dây cáp động lực 3 pha tối thiểu 20cm để tránh nhiễu từ trường.
- Đấu nối liên hoàn sơ đồ chuỗi (Daisy Chain): Đấu dây F1/F2 từ dàn nóng sang dàn lạnh 1 ➔ dàn lạnh 2 ➔ dàn lạnh n. Tuyệt đối không đi dây dạng hình sao (Star topology).
💡📜 HỆ THỐNG TIÊU CHUẨN KỸ THUẬT QUỐC GIA & NHẬT BẢN THAM CHIẾU (M&E HANOTECH):
- TCVN 5687:2010: Tiêu chuẩn Quốc gia về Thiết kế & Thi công Hệ thống Thông gió - Điều hòa không khí.
- TCVN 6153: Tiêu chuẩn An toàn Thiết bị chịu áp lực khi thử kín Nitơ khô 40 bar (4.0 MPa).
- JIS B 8607 (Nhật Bản): Tiêu chuẩn Quốc tế về Khớp nối ống đồng & Môi chất lạnh R410A / R32.
4. Phân Tích Tổng Chi Phí Đầu Tư & Tiết Kiệm Điện Năng 10 Năm (TCO Analysis)
| Hạng mục so sánh | Điều hòa trung tâm Daikin VRV H (Inverter) | Điều hòa VRV X Max (Chống ăn mòn) | Hệ thống điều hòa Cục bộ thông thường |
|---|---|---|---|
| Chi phí máy & Vật tư ban đầu | Tiêu chuẩn M&E biệt thự | Cao hơn 8% (Dàn nhôm chống muối) | Thấp hơn 30% |
| Tiền điện bình thường 10 năm | Tiết kiệm 35% điện năng | Tiết kiệm 38% điện năng | Tiêu tốn 100% điện năng |
| Số tiền điện tiết kiệm (10 năm) | Tiết kiệm ~ 120.000.000 VNĐ | Tiết kiệm ~ 135.000.000 VNĐ | 0 VNĐ |
| Tuổi thọ vận hành thực tế | 15 - 20 năm | 15 - 20 năm (Vùng biển) | 5 - 7 năm (Dễ hỏng lốc) |
| Tỷ lệ bảo toàn trần thạch cao | 100% (Bơm thoát nước ngưng) | 100% (Bơm thoát nước ngưng) | Thường xuyên chảy nước trần |
📂 Thư Viện Bản Vẽ CAD & File Excel Dự Toán M&E Cho Tải Về 0đ
💡📥 TẢI MIỄN PHÍ TÀI LIỆU KỸ THUẬT HANOTECH:
- 📐 Cần nhận Bản Vẽ CAD (.DWG) Mẫu Refnet Joint & Bẫy Dầu Daikin VRV: Liên hệ Kỹ sư Hanotech qua Hotline / Zalo: 0988 511 145 để nhận tệp bản vẽ M&E chuẩn.
- 📊 [Tải Bảng Tính Excel Dự Toán Vật Tư Cap Điện & Aptomat VRV] (File .XLSX công thức tự động). (Liên hệ Hotline Kỹ sư Hanotech 0988 511 145 để nhận mật khẩu giải nén file 0đ).
👨🔧 Lời Khuyên Trực Tiếp Từ Chỉ Huy Trưởng M&E Hanotech (15+ Năm Kinh Nghiệm)
💡💡 KẾT LUẬN & MẸO NGHIỆM THU TẠI CÔNG TRÌNH:
- Kiểm tra áp suất Nitơ bằng đồng hồ kiểm định: Bắt buộc đồng hồ thử áp Nitơ 40 bar giữ nguyên kim trong 24h. Nếu giảm áp > 0.5 bar ➔ Rà soát ngay mối hàn bằng bọt xà phòng.
- Kiểm tra độ dốc đường ống nước ngưng: Đường ống nước ngưng pvc dán keo bảo ôn bắt buộc tạo độ dốc i ≥ 1.0% (1cm/1m) về phía hộp kỹ thuật để nước chảy tự do.
- Bọc bảo ôn dán keo Superlon kín 100%: Tuyệt đối không để hở cổ ống đồng tại vị trí giắc co dàn lạnh, dán băng keo cuộn chuyên dụng chống đọng mồ hôi 100%.
